Technical datasheet
GN 484Anbau-Laschen-Klemmhalter
Anbau-Laschen-Klemmhalter
Aluminium
GN 484
|
Katalog
|

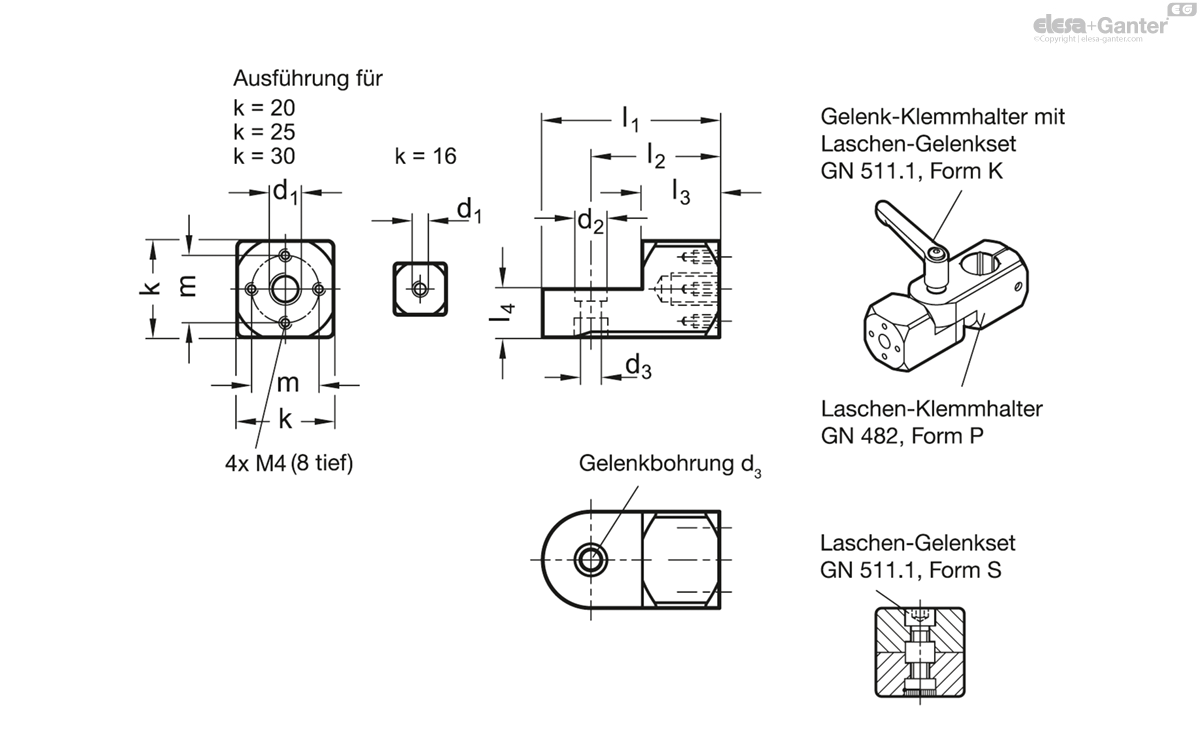

d1
|
k
|
d2
|
d3
|
l1
|
l2
|
l3
|
l4
|
m
|
Clamping kit for d3 Type S
|
Clamping kit for d3 Type K
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 484-M5-16-ELS
|
M 5
|
16
|
7
|
4.5
|
30
|
22
|
13
|
8
|
-
|
GN 511.1-M4-16-S
|
GN 511.1-M4-16-K
|
13
|
|
GN 484-M5-16-MT
|
M 5
|
16
|
7
|
4.5
|
30
|
22
|
13
|
8
|
-
|
GN 511.1-M4-16-S
|
GN 511.1-M4-16-K
|
13
|
|
GN 484-M6-16-ELS
|
M 6
|
16
|
7
|
4.5
|
30
|
22
|
13
|
8
|
-
|
GN 511.1-M4-16-S
|
GN 511.1-M4-16-K
|
12
|
|
GN 484-M6-16-MT
|
M 6
|
16
|
7
|
4.5
|
30
|
22
|
13
|
8
|
-
|
GN 511.1-M4-16-S
|
GN 511.1-M4-16-K
|
12
|
|
GN 484-M8-16-ELS
|
M 8
|
16
|
7
|
4.5
|
30
|
22
|
13
|
8
|
-
|
GN 511.1-M4-16-S
|
GN 511.1-M4-16-K
|
12
|
|
GN 484-M8-16-MT
|
M 8
|
16
|
7
|
4.5
|
30
|
22
|
13
|
8
|
-
|
GN 511.1-M4-16-S
|
GN 511.1-M4-16-K
|
12
|
|
GN 484-M6-20-ELS
|
M 6
|
20
|
8.5
|
5.5
|
38
|
28
|
17
|
10
|
14
|
GN 511.1-M5-20-S
|
GN 511.1-M5-20-K
|
24
|
|
GN 484-M6-20-MT
|
M 6
|
20
|
8.5
|
5.5
|
38
|
28
|
17
|
10
|
14
|
GN 511.1-M5-20-S
|
GN 511.1-M5-20-K
|
24
|
|
GN 484-M8-20-ELS
|
M 8
|
20
|
8.5
|
5.5
|
38
|
28
|
17
|
10
|
14
|
GN 511.1-M5-20-S
|
GN 511.1-M5-20-K
|
24
|
|
GN 484-M8-20-MT
|
M 8
|
20
|
8.5
|
5.5
|
38
|
28
|
17
|
10
|
14
|
GN 511.1-M5-20-S
|
GN 511.1-M5-20-K
|
24
|
|
GN 484-M8-25-MT
|
M 8
|
25
|
10
|
6.5
|
46
|
33.5
|
20
|
12.5
|
17
|
GN 511.1-M6-25-S
|
GN 511.1-M6-25-K
|
46
|
|
GN 484-M8-25-ELS
|
M 8
|
25
|
10
|
6.5
|
46
|
33.5
|
20
|
12.5
|
17
|
GN 511.1-M6-25-S
|
GN 511.1-M6-25-K
|
46
|
|
GN 484-M10-25-MT
|
M 10
|
25
|
10
|
6.5
|
46
|
33.5
|
20
|
12.5
|
17
|
GN 511.1-M6-25-S
|
GN 511.1-M6-25-K
|
45
|
|
GN 484-M10-25-ELS
|
M 10
|
25
|
10
|
6.5
|
46
|
33.5
|
20
|
12.5
|
17
|
GN 511.1-M6-25-S
|
GN 511.1-M6-25-K
|
45
|
|
GN 484-M8-30-MT
|
M 8
|
30
|
10
|
6.5
|
55
|
40
|
24
|
15
|
20
|
GN 511.1-M6-30-S
|
GN 511.1-M6-30-K
|
84
|
|
GN 484-M8-30-ELS
|
M 8
|
30
|
10
|
6.5
|
55
|
40
|
24
|
15
|
20
|
GN 511.1-M6-30-S
|
GN 511.1-M6-30-K
|
84
|
|
GN 484-M10-30-ELS
|
M 10
|
30
|
10
|
6.5
|
55
|
40
|
24
|
15
|
20
|
GN 511.1-M6-30-S
|
GN 511.1-M6-30-K
|
82
|
|
GN 484-M10-30-MT
|
M 10
|
30
|
10
|
6.5
|
55
|
40
|
24
|
15
|
20
|
GN 511.1-M6-30-S
|
GN 511.1-M6-30-K
|
82
|
|
GN 484-M12-30-ELS
|
M 12
|
30
|
10
|
6.5
|
55
|
40
|
24
|
15
|
20
|
GN 511.1-M6-30-S
|
GN 511.1-M6-30-K
|
80
|
|
GN 484-M12-30-MT
|
M 12
|
30
|
10
|
6.5
|
55
|
40
|
24
|
15
|
20
|
GN 511.1-M6-30-S
|
GN 511.1-M6-30-K
|
80
|

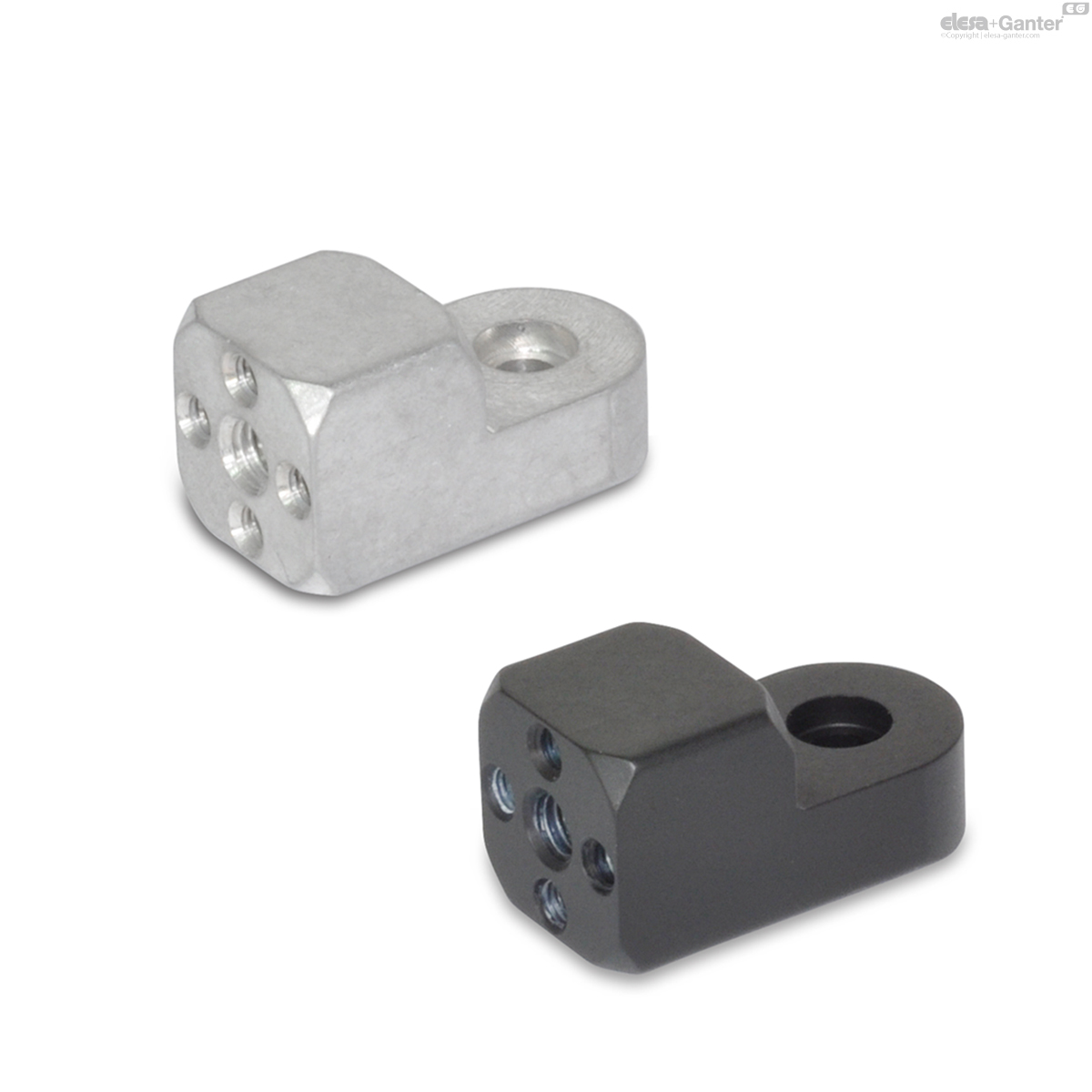

Aluminium
- matt, gleitgeschliffen MT
- eloxiert schwarz ELS
Anbau-Laschen-Klemmhalter GN 484 sind unter anderem vorgesehen zur Montage von Sensorhaltern GN 479 Halteblechen GN 479.1 . Sie besitzen ein Zentralgewinde und ab der Größe k = 20 ein zusätzliches Bohrbild 4 x M4.

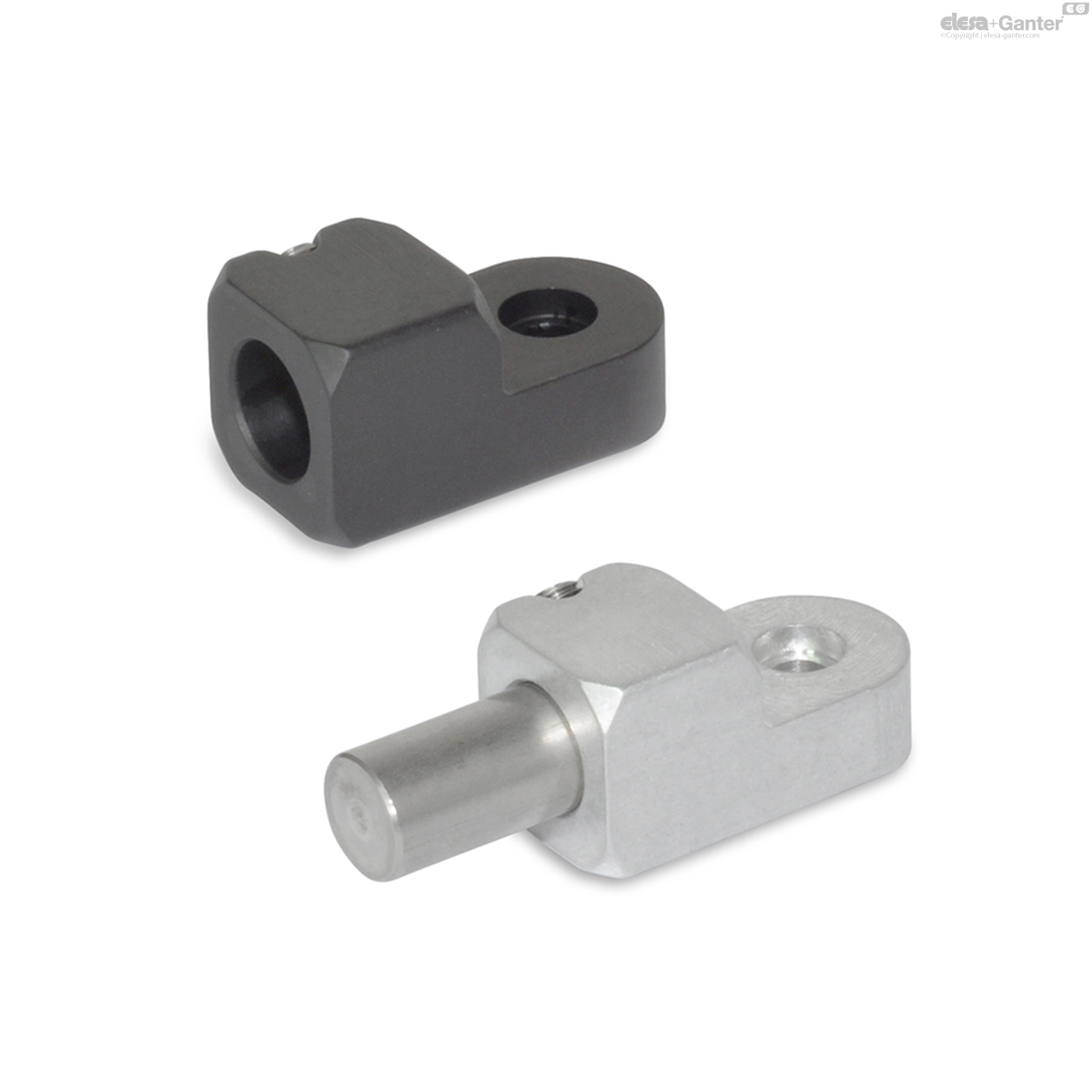

Sie lassen sich verwenden mit Laschen-Klemmhalter GN 482 sowie T-Laschen-Klemmhalter GN 483 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. GN 484 gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Dazu stehen Laschengelenksets GN 511.1 mit Schraube, Form S und verstellbarem Klemmhebel, Form K zur Verfügung (Bestellbezeichnung siehe Maßtabelle).
