Technical datasheet
GN 479Sensorhalter
Sensorhalter
für Anbau-Klemmhalter GN 478 / GN 484
|
Katalog
|

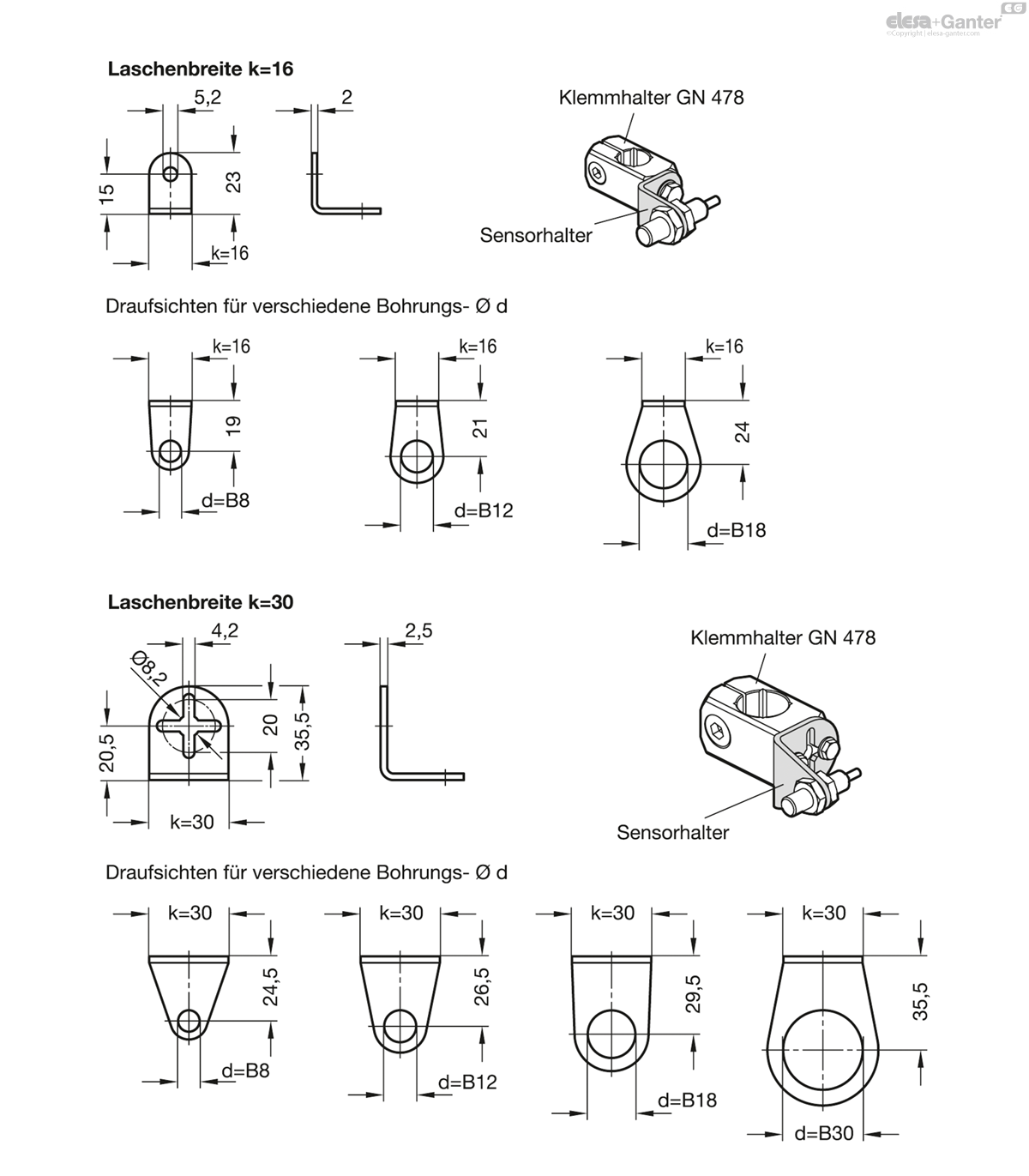

d
|
k
|
|
|---|---|---|---|
|
|
|
|
|
|
GN 479-B8-16
|
B 8
|
16
|
9
|
|
GN 479-B8-30
|
B 8
|
30
|
20
|
|
GN 479-B12-16
|
B 12
|
16
|
10
|
|
GN 479-B12-30
|
B 12
|
30
|
26
|
|
GN 479-B18-16
|
B 18
|
16
|
13
|
|
GN 479-B18-30
|
B 18
|
30
|
30
|
|
GN 479-B30-30
|
B 30
|
30
|
36
|
Edelstahl 1.4305
matt, gestrahlt

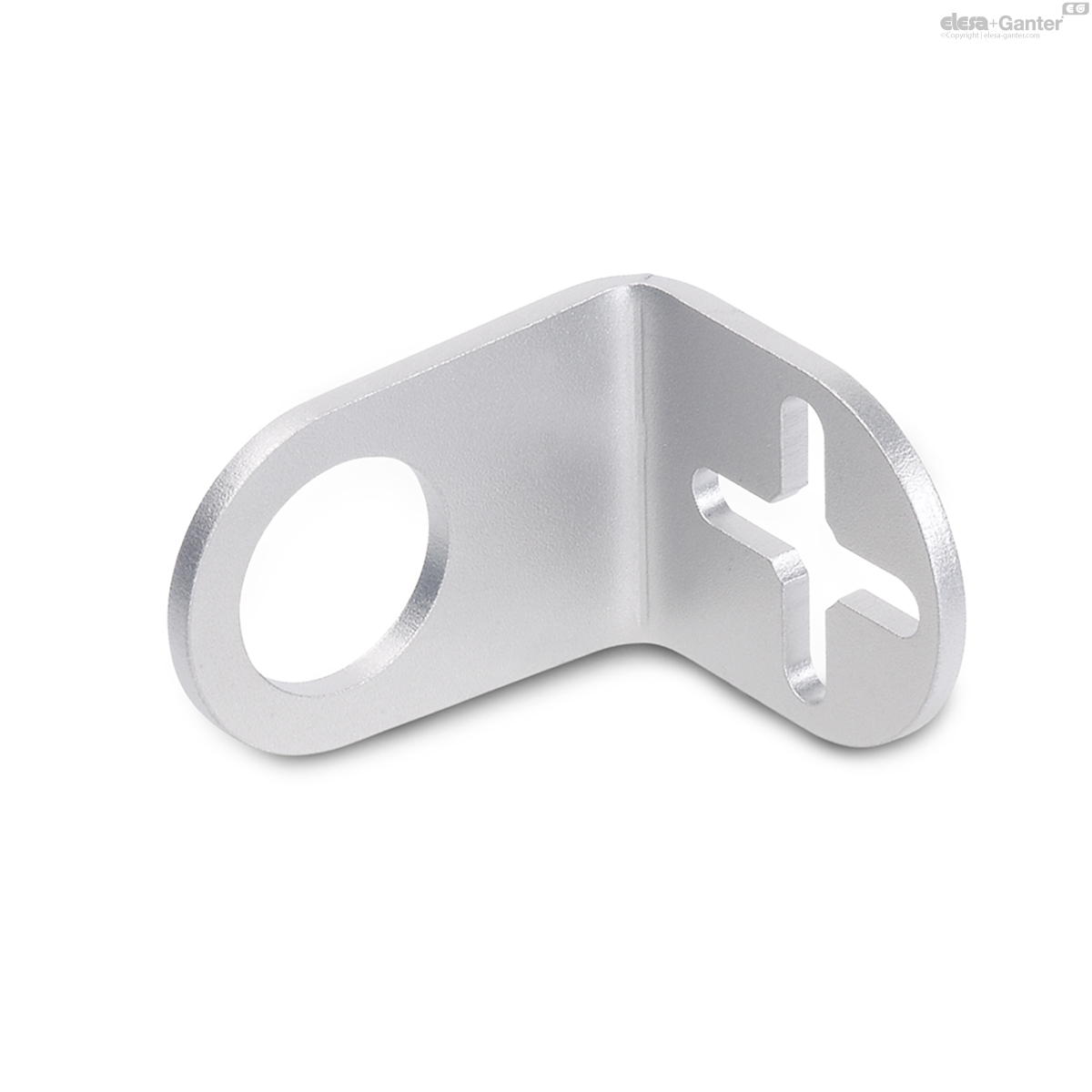

Die Sensorhalter GN 479 dienen zur Aufnahme von Sensoren, die mit zwei Kontermuttern befestigt werden.
Die Befestigungsbohrung ist abgestimmt auf die Zentralgewinde von Anbau-Klemmhaltern GN 478 Anbau-Laschen-Klemmhalter GN 484 . Bei k=30 erlauben die kreuzförmig angeordneten Langlöcher eine zusätzliche Justierbarkeit und die Verwendung von zwei Befestigungsschrauben.
Befestigungsschrauben gehören nicht zum Lieferumfang.
