GN 483T-Laschen-Klemmhalter
T-Laschen-Klemmhalter
Aluminium
GN 483
|
Katalog
|
d1
|
d2
|
k
|
d3
|
d4
|
d5
|
l1
|
l2
|
l3
|
l4
|
l5
|
l6
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 483-B8-16-A-ELS
|
B 8
|
-
|
16
|
7
|
4.5
|
M 4
|
30
|
22
|
13
|
8
|
5.5
|
16
|
|
GN 483-B8-16-A-MT
|
B 8
|
-
|
16
|
7
|
4.5
|
M 4
|
30
|
22
|
13
|
8
|
5.5
|
16
|
|
GN 483-B10-20-A-MT
|
B 10
|
-
|
20
|
8.5
|
5.5
|
M 5
|
38
|
28
|
17
|
10
|
7
|
17
|
|
GN 483-B10-20-A-ELS
|
B 10
|
-
|
20
|
8.5
|
5.5
|
M 5
|
38
|
28
|
17
|
10
|
7
|
17
|
|
GN 483-B12-20-A-ELS
|
B 12
|
-
|
20
|
8.5
|
5.5
|
M 5
|
38
|
28
|
17
|
10
|
8
|
19
|
|
GN 483-B12-20-A-MT
|
B 12
|
-
|
20
|
8.5
|
5.5
|
M 5
|
38
|
28
|
17
|
10
|
8
|
19
|
|
GN 483-B15-25-A-MT
|
B 15
|
-
|
25
|
10
|
6.5
|
M 6
|
46
|
33.5
|
20
|
12.5
|
10
|
21
|
|
GN 483-B15-25-A-ELS
|
B 15
|
-
|
25
|
10
|
6.5
|
M 6
|
46
|
33.5
|
20
|
12.5
|
10
|
21
|
|
GN 483-B16-25-A-ELS
|
B 16
|
-
|
25
|
10
|
6.5
|
M 6
|
46
|
33.5
|
20
|
12.5
|
11
|
24
|
|
GN 483-B16-25-A-MT
|
B 16
|
-
|
25
|
10
|
6.5
|
M 6
|
46
|
33.5
|
20
|
12.5
|
11
|
24
|
|
GN 483-B20-30-A-ELS
|
B 20
|
-
|
30
|
10
|
6.5
|
M 6
|
55
|
40
|
24
|
15
|
12
|
26
|
|
GN 483-B20-30-A-MT
|
B 20
|
-
|
30
|
10
|
6.5
|
M 6
|
55
|
40
|
24
|
15
|
12
|
26
|
|
GN 483-8-16-W-ELS
|
-
|
8
|
16
|
7
|
4.5
|
M 4
|
30
|
22
|
13
|
8
|
5.5
|
16
|
|
GN 483-8-16-W-MT
|
-
|
8
|
16
|
7
|
4.5
|
M 4
|
30
|
22
|
13
|
8
|
5.5
|
16
|
|
GN 483-10-20-W-ELS
|
-
|
10
|
20
|
8.5
|
5.5
|
M 5
|
38
|
28
|
17
|
10
|
7
|
17
|
|
GN 483-10-20-W-MT
|
-
|
10
|
20
|
8.5
|
5.5
|
M 5
|
38
|
28
|
17
|
10
|
7
|
17
|
|
GN 483-12-20-W-MT
|
-
|
12
|
20
|
8.5
|
5.5
|
M 5
|
38
|
28
|
17
|
10
|
8
|
19
|
|
GN 483-12-20-W-ELS
|
-
|
12
|
20
|
8.5
|
5.5
|
M 5
|
38
|
28
|
17
|
10
|
8
|
19
|
|
GN 483-15-25-W-ELS
|
-
|
15
|
25
|
10
|
6.5
|
M 6
|
46
|
33.5
|
20
|
12.5
|
10
|
21
|
|
GN 483-15-25-W-MT
|
-
|
15
|
25
|
10
|
6.5
|
M 6
|
46
|
33.5
|
20
|
12.5
|
10
|
21
|
|
GN 483-16-25-W-ELS
|
-
|
16
|
25
|
10
|
6.5
|
M 6
|
46
|
33.5
|
20
|
12.5
|
11
|
24
|
|
GN 483-16-25-W-MT
|
-
|
16
|
25
|
10
|
6.5
|
M 6
|
46
|
33.5
|
20
|
12.5
|
11
|
24
|
|
GN 483-20-30-W-MT
|
-
|
20
|
30
|
10
|
6.5
|
M 6
|
55
|
40
|
24
|
15
|
12
|
26
|
|
GN 483-20-30-W-ELS
|
-
|
20
|
30
|
10
|
6.5
|
M 6
|
55
|
40
|
24
|
15
|
12
|
26
|

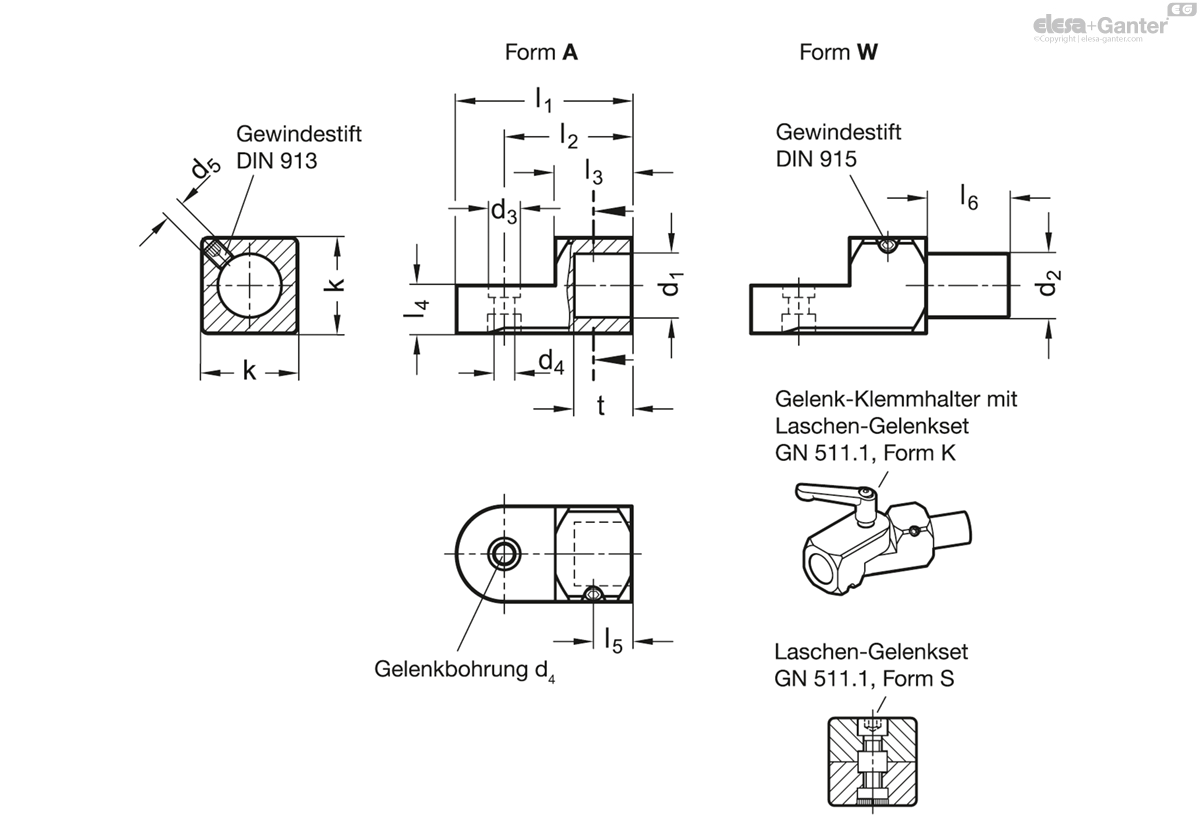

Form
- A: mit Bohrung
- W: mit Bolzen
Aluminium
- matt, gleitgeschliffen MT
- eloxiert schwarz ELS
Bolzen (Form W)
Stahl verzinkt, blau chromatiert
Gewindestift DIN 913 (Form A)
Edelstahl 1.4301
Madenschraube DIN 915 (Form W)
Edelstahl 1.4301

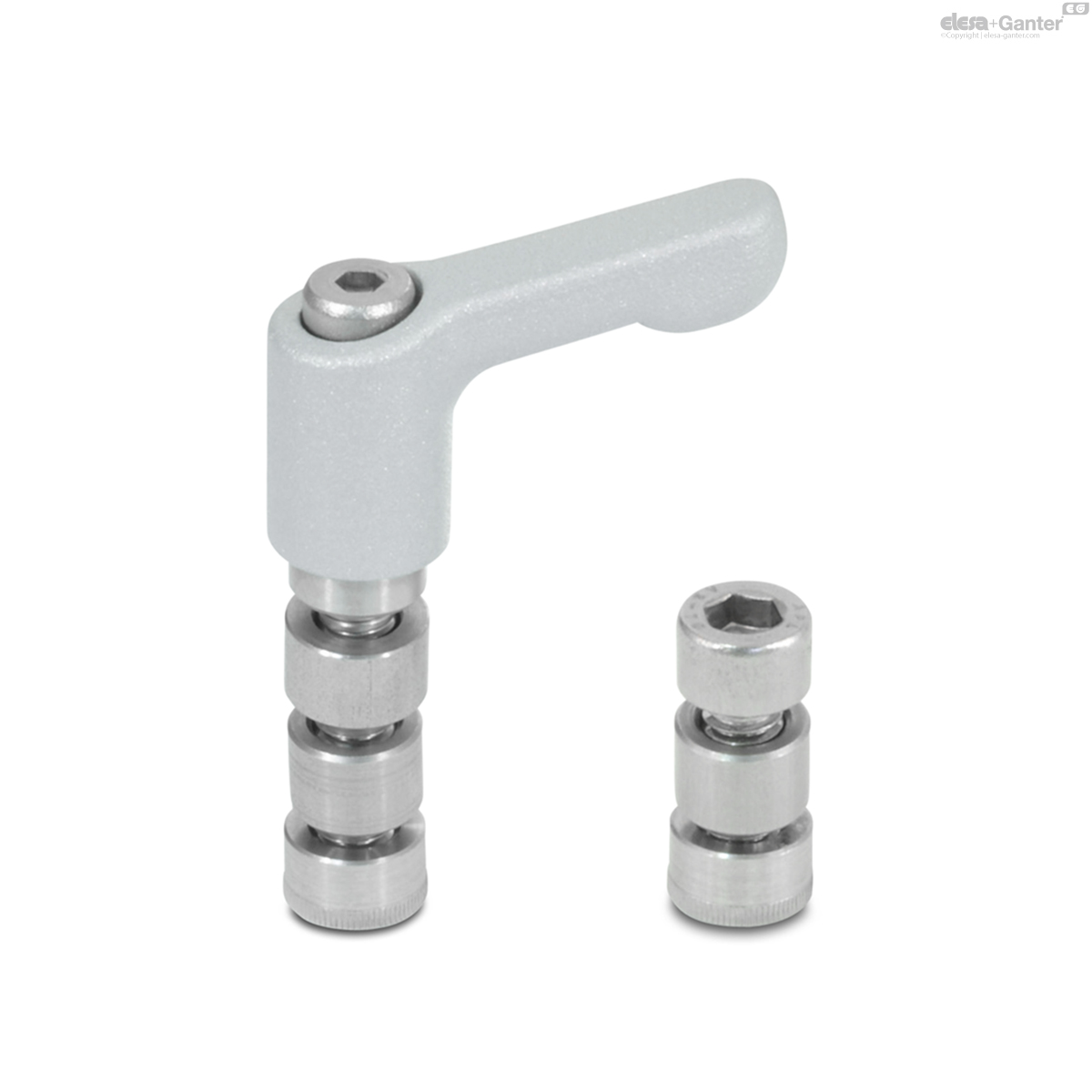

T-Laschen-Klemmhalter GN 483 lassen sich kombinieren mit Laschen-Klemmhalter GN 482 sowie Anbau-Laschen-Klemmhalter GN 484 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Laschengelenksets GN 511.1 mit Schraube, Form S und verstellbarem Klemmhebel, Form K zur Verfügung (Bestellbezeichnung siehe Maßtabelle).
