GN 343.5Edelstahl-Gelenkfüße

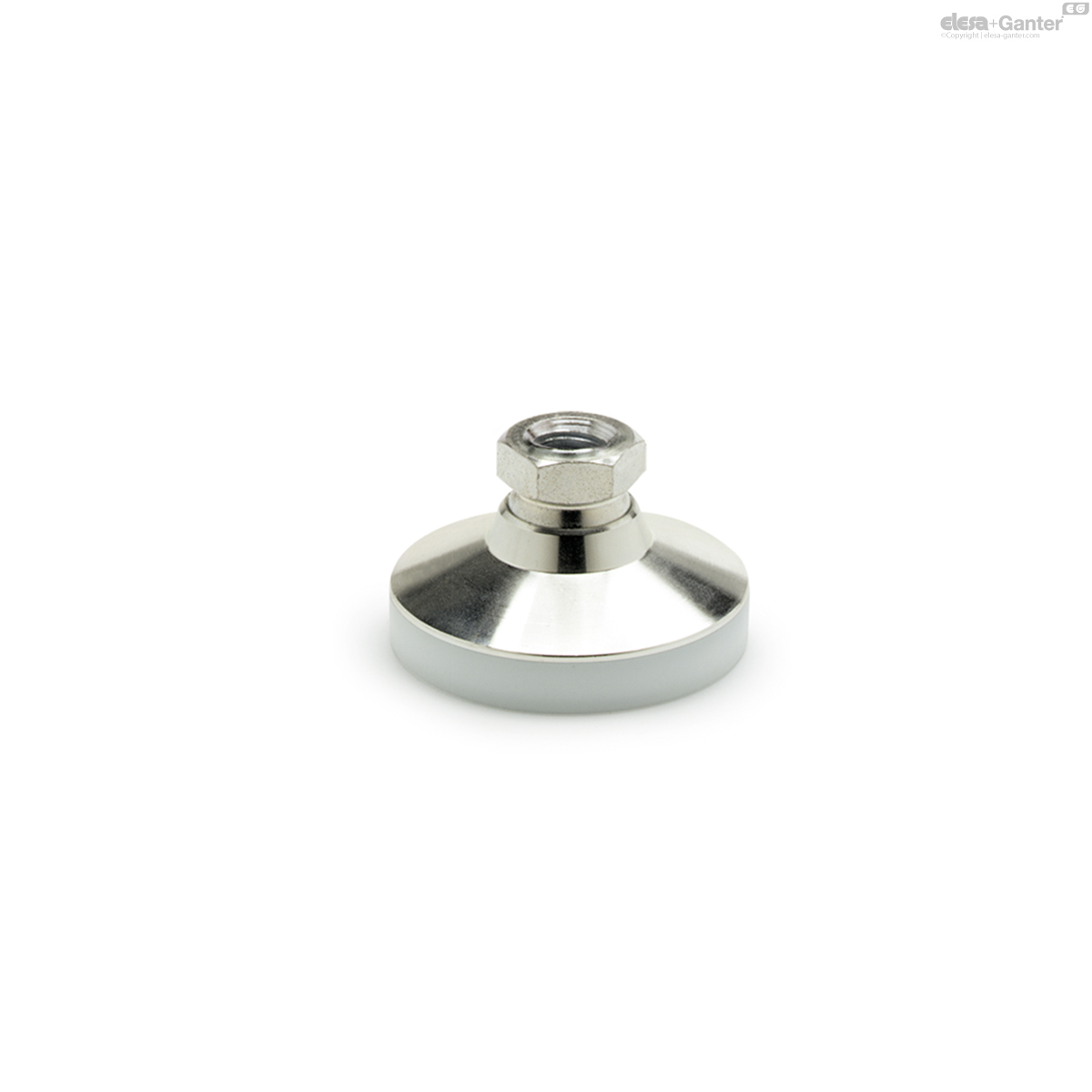

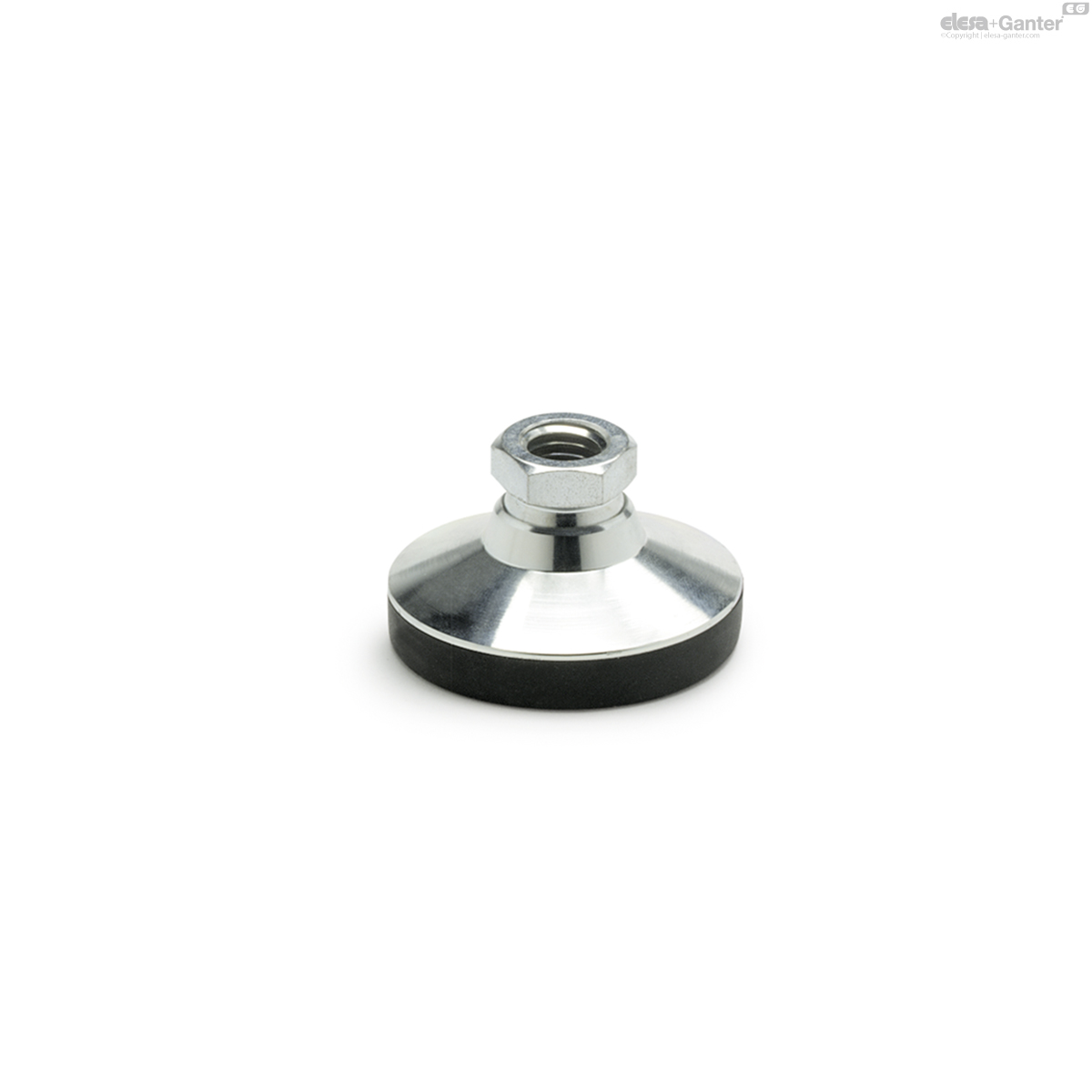

Edelstahl-Gelenkfüße

mit Gewindebuchse

  • Icons/__logo__INOX__.png
  • Icons/__logo__ESD__.png
  • Icons/__logo__RoHS__.png
Edelstahl-Gelenkfüße
Edelstahl-Gelenkfüße

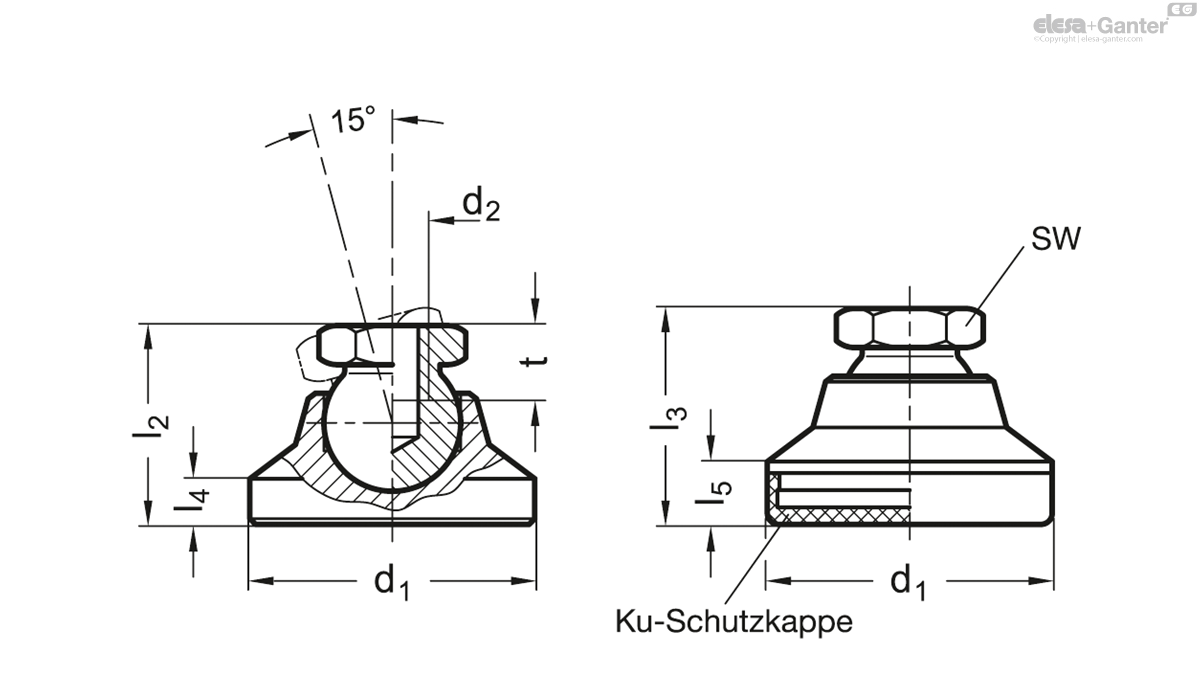

GN 343.5

Katalog
d1
d2
l2
l3
l4
l5
A/F
t min.
25
M 6
-
20.5
-
5.5
12
9
31
25
M 8
-
20.5
-
5.5
12
9
30
32
M 8
-
24.5
-
6.5
12
9
57
32
M 10
-
24.5
-
6.5
15
10.5
59
40
M 10
-
27.5
-
7.5
15
10.5
101
40
M 12
-
27.5
-
7.5
17
11.5
99
50
M 10
-
29.5
-
8.5
15
10.5
165
50
M 12
-
29.5
-
8.5
17
11.5
162
60
M 12
-
37.5
-
10
17
11.5
315
60
M 16
-
37.5
-
10
24
16
295
25
M 6
-
20.5
-
5.5
12
9
33
25
M 8
-
20.5
-
5.5
12
9
31
32
M 8
-
24.5
-
6.5
12
9
57
32
M 10
-
24.5
-
6.5
15
10.5
60
40
M 10
-
27.5
-
7.5
15
10.5
102
40
M 12
-
27.5
-
7.5
17
11.5
101
50
M 10
-
29.5
-
8.5
15
10.5
166
50
M 12
-
29.5
-
8.5
17
11.5
163
60
M 12
-
37.5
-
10
17
11.5
319
60
M 16
-
37.5
-
10
24
16
299
25
M 6
-
20.5
-
5.5
12
9
34
25
M 8
-
20.5
-
5.5
12
9
32
32
M 8
-
24.5
-
6.5
12
9
60
32
M 10
-
24.5
-
6.5
15
10.5
63
40
M 10
-
27.5
-
7.5
15
10.5
107
40
M 12
-
27.5
-
7.6
17
11.5
106
50
M 10
-
29.5
-
8.5
15
10.5
177
50
M 12
-
29.5
-
8.5
17
11.5
172
60
M 12
-
37.5
-
10
17
11.5
338
60
M 16
-
37.5
-
10
24
16
320
25
M 6
-
20.5
-
5.5
12
9
33
25
M 8
-
20.5
-
5.5
12
9
32
32
M 8
-
24.5
-
6.5
12
9
60
32
M 10
-
24.5
-
6.5
15
10.5
63
40
M 10
-
27.5
-
7.5
15
10.5
107
40
M 12
-
27.5
-
7.5
17
11.5
105
50
M 10
-
29.5
-
8.5
15
10.5
177
50
M 12
-
29.5
-
8.5
17
11.5
172
60
M 12
-
37.5
-
10
17
11.5
338
60
M 16
-
37.5
-
10
24
16
319
25
M 6
19
-
4
-
12
9
33
25
M 8
19
-
4
-
12
9
30
32
M 8
23
-
5
-
12
9
60
32
M 10
23
-
5
-
15
10.5
64
40
M 10
26
-
6
-
15
10. 5
100
40
M 12
26
-
6
-
17
11.5
100
50
M 10
28
-
7
-
15
10.5
180
50
M 12
28
-
7
-
17
11.5
177
60
M 12
36
-
8.5
-
17
11.5
340
60
M 16
36
-
8.5
-
24
16
325

Form

  • OS: ohne Kunststoffkappe
  • KS: mit Kunststoffkappe, gleitfähig
  • KR: mit Kunststoffkappe, rutschfest
  • KSE: mit Kunststoffkappe, gleitfähig, elektrisch leitend (antistatisch)
  • KRE: mit Kunststoffkappe, rutschfest, elektrisch leitend (antistatisch)

Edelstahl nichtrostend, 1.4305

Form KS / KSE

Kunststoffkappe Polyacetal (POM)

KS: cremeweiß RAL 9001

KSE: schwarz, elektrisch leitend

Oberflächenwiderstand: < 106 Ω

Volumenwiderstand: < 107 Ω

DIN EN 61340-5-1 / 61340-2-3

Form KR / KRE

Kunststoffkappe Elastomer (TPE), 78 Shore A ≈

KR: schwarz

KRE: schwarz, elektrisch leitend

Oberflächenwiderstand: < 106 Ω

Volumenwiderstand: < 107 Ω

DIN EN 61340-5-1 / 61340-2-3

Die statische Belastbarkeit der Edelstahl-Gelenkfüße GN 343.5 ergibt sich aus der zulässigen Belastbarkeit der Gelenkkugel (Werkstoff 1.4305).

Dabei gehen die in der Tabelle angegebenen Werte (nur gültig für Form OS, KS und KSE) von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus. Die in der Praxis häufig auftretenden zusätzlichen Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Schraube und müssen entsprechend berücksichtigt werden.

Gelenkfüße GN 343.5 sind nicht demontierbar.
