Technical datasheet
LSQ.A-SSTGelenkfüße

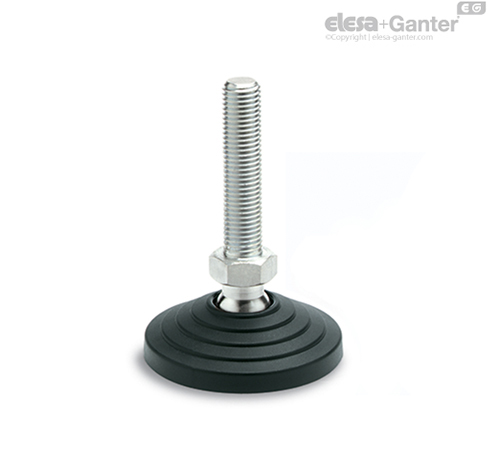

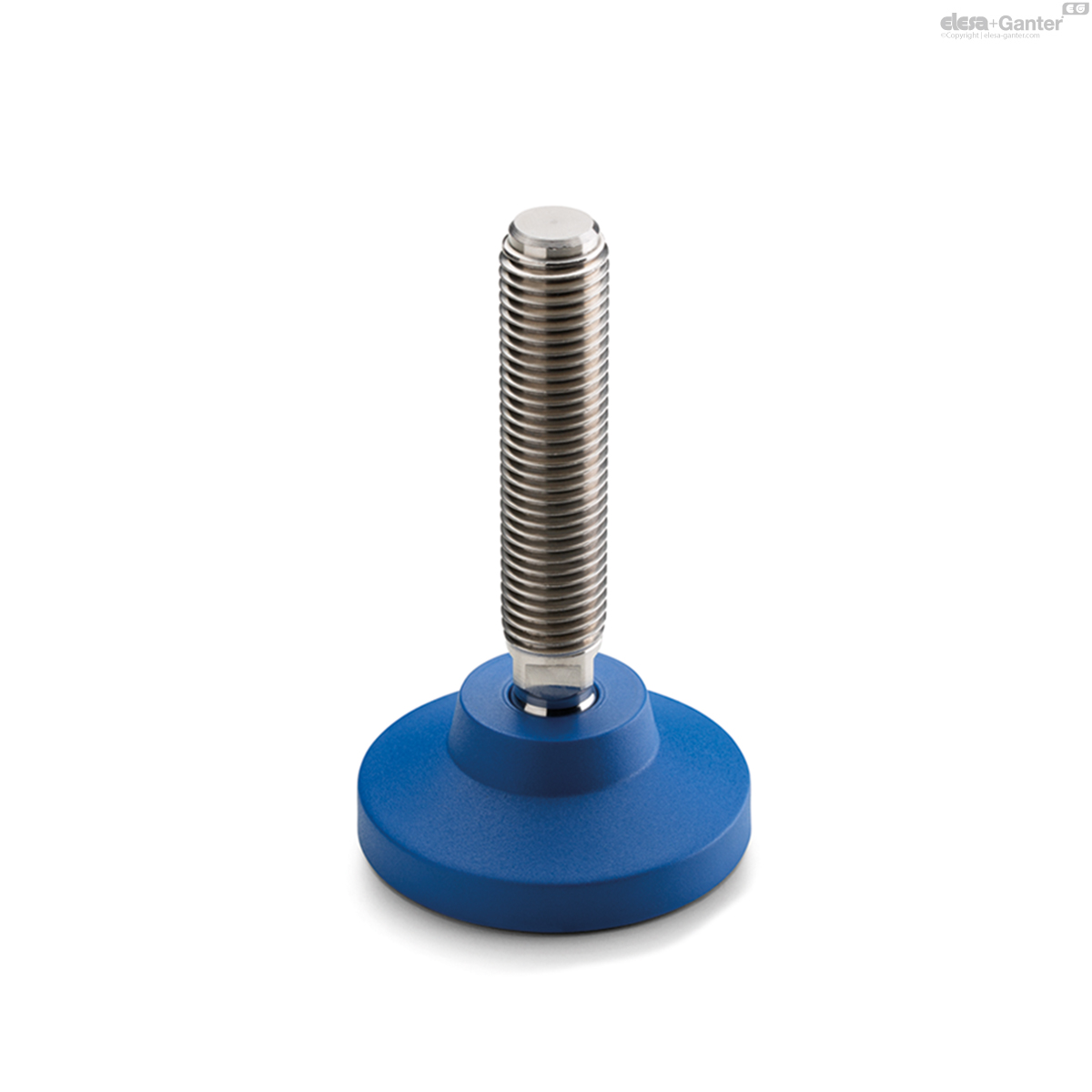

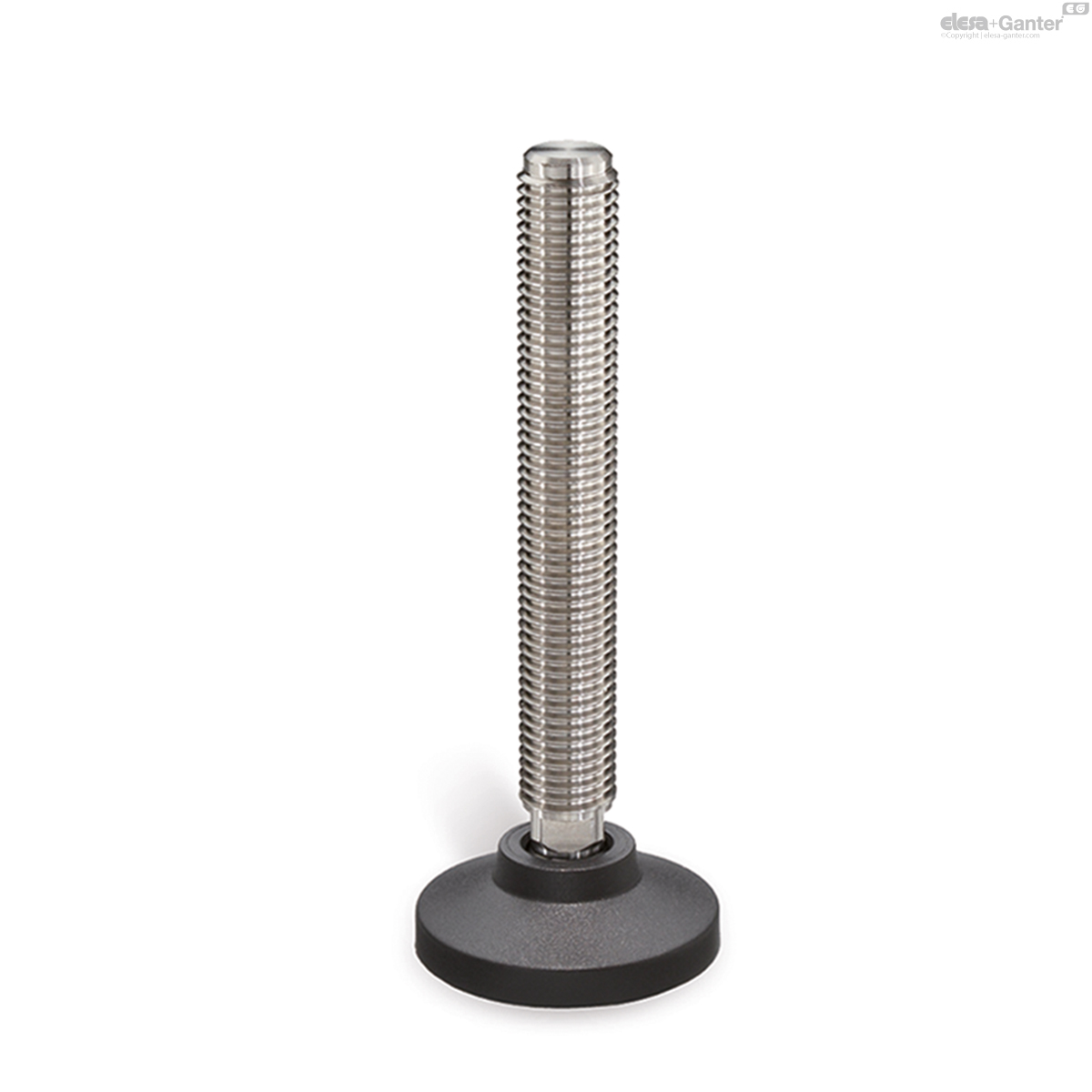

Ohne rutschfeste Gummiauflage
Fuß Kunststoff Thermoplast, Spindel Edelstahl

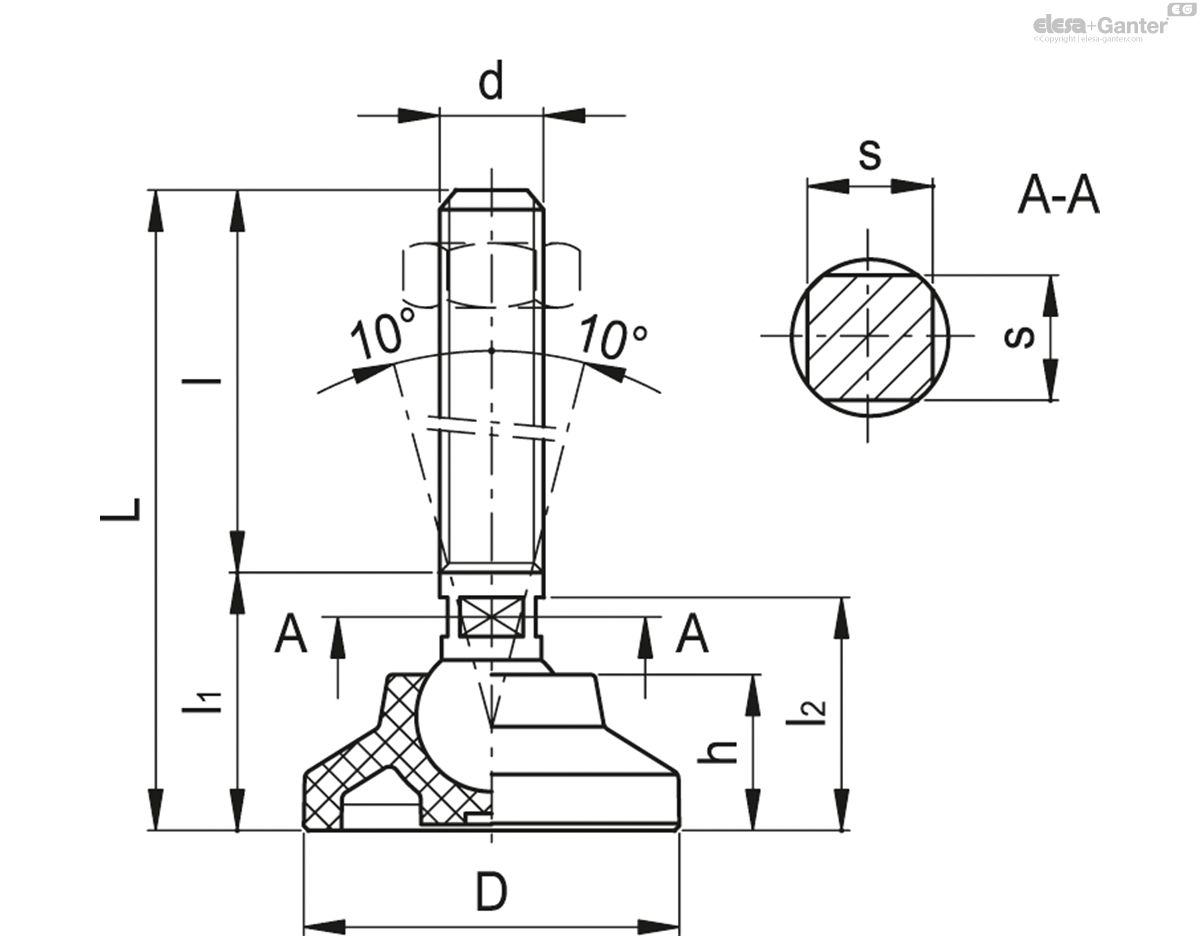

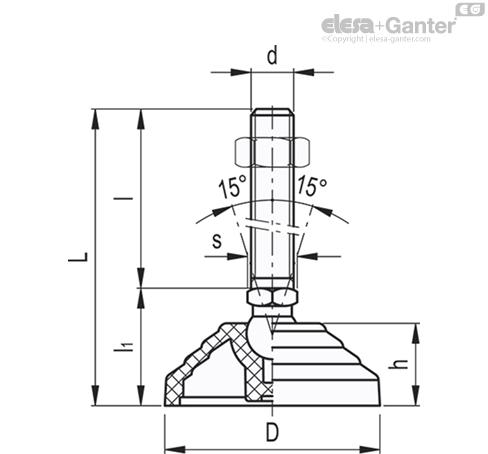

LSQ.A-SST
|
Katalog
|
Beschreibung
|
D
|
d
|
L
|
l
|
l1
|
l2
|
h
|
s
|
Articulation
Ø |
Max. limit static load*
[N] |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
359991
|
LSQ.A-25-8.5-SST-M8x48
|
25
|
M8
|
68
|
48
|
20
|
18.5
|
12
|
7
|
8.5
|
5000
|
24
|
|
359993
|
LSQ.A-25-8.5-SST-M8x73
|
25
|
M8
|
93
|
73
|
20
|
18.5
|
12
|
7
|
8.5
|
5000
|
34
|
|
360001
|
LSQ.A-25-8.5-SST-M10x48
|
25
|
M10
|
68
|
48
|
20
|
18.5
|
12
|
7
|
8.5
|
5000
|
31
|
|
360003
|
LSQ.A-25-8.5-SST-M10x73
|
25
|
M10
|
93
|
73
|
20
|
18.5
|
12
|
7
|
8.5
|
5000
|
47
|
|
360005
|
LSQ.A-25-8.5-SST-M10x103
|
25
|
M10
|
123
|
103
|
20
|
18.5
|
12
|
7
|
8.5
|
5000
|
65
|
|
360011
|
LSQ.A-25-8.5-SST-M12x48
|
25
|
M12
|
68
|
48
|
20
|
18.5
|
12
|
9
|
8.5
|
5000
|
42
|
|
360013
|
LSQ.A-25-8.5-SST-M12x73
|
25
|
M12
|
93
|
73
|
20
|
18.5
|
12
|
9
|
8.5
|
5000
|
64
|
|
360015
|
LSQ.A-25-8.5-SST-M12x103
|
25
|
M12
|
123
|
103
|
20
|
18.5
|
12
|
9
|
8.5
|
5000
|
95
|
|
360031
|
LSQ.A-25-14-SST-M16x68
|
25
|
M16
|
92
|
68
|
24
|
22.5
|
12
|
12
|
14
|
5000
|
100
|
|
360033
|
LSQ.A-25-14-SST-M16x108
|
25
|
M16
|
132
|
108
|
24
|
22.5
|
12
|
12
|
14
|
5000
|
164
|
|
360035
|
LSQ.A-25-14-SST-M16x148
|
25
|
M16
|
172
|
148
|
24
|
22.5
|
12
|
12
|
14
|
5000
|
228
|
|
360037
|
LSQ.A-25-14-SST-M16x168
|
25
|
M16
|
192
|
168
|
24
|
22.5
|
12
|
12
|
14
|
5000
|
260
|
|
360091
|
LSQ.A-32-8.5-SST-M8x48
|
32
|
M8
|
71
|
48
|
23
|
21.5
|
15
|
7
|
8.5
|
6000
|
28
|
|
360093
|
LSQ.A-32-8.5-SST-M8x73
|
32
|
M8
|
96
|
73
|
23
|
21.5
|
15
|
7
|
8.5
|
6000
|
38
|
|
360101
|
LSQ.A-32-8.5-SST-M10x48
|
32
|
M10
|
71
|
48
|
23
|
21.5
|
15
|
7
|
8.5
|
6000
|
35
|
|
360103
|
LSQ.A-32-8.5-SST-M10x73
|
32
|
M10
|
96
|
73
|
23
|
21.5
|
15
|
7
|
8.5
|
6000
|
51
|
|
360105
|
LSQ.A-32-8.5-SST-M10x103
|
32
|
M10
|
126
|
103
|
23
|
21.5
|
15
|
7
|
8.5
|
6000
|
69
|
|
360111
|
LSQ.A-32-8.5-SST-M12x48
|
32
|
M12
|
71
|
48
|
23
|
21.5
|
15
|
9
|
8.5
|
6000
|
46
|
|
360113
|
LSQ.A-32-8.5-SST-M12x73
|
32
|
M12
|
96
|
73
|
23
|
21.5
|
15
|
9
|
8.5
|
6000
|
68
|
|
360115
|
LSQ.A-32-8.5-SST-M12x103
|
32
|
M12
|
126
|
103
|
23
|
21.5
|
15
|
9
|
8.5
|
6000
|
99
|
|
360131
|
LSQ.A-32-14-SST-M16x68
|
32
|
M16
|
92
|
68
|
24
|
22.5
|
15
|
12
|
14
|
7000
|
104
|
|
360133
|
LSQ.A-32-14-SST-M16x108
|
32
|
M16
|
132
|
108
|
24
|
22.5
|
15
|
12
|
14
|
7000
|
168
|
|
360135
|
LSQ.A-32-14-SST-M16x148
|
32
|
M16
|
172
|
148
|
24
|
22.5
|
15
|
12
|
14
|
7000
|
232
|
|
360137
|
LSQ.A-32-14-SST-M16x168
|
32
|
M16
|
192
|
168
|
24
|
22.5
|
15
|
12
|
14
|
7000
|
264
|
|
360191
|
LSQ.A-40-8.5-SST-M8x48
|
40
|
M8
|
73
|
48
|
25
|
23.5
|
17
|
7
|
8.5
|
7000
|
33
|
|
360193
|
LSQ.A-40-8.5-SST-M8x73
|
40
|
M8
|
98
|
73
|
25
|
23.5
|
17
|
7
|
8.5
|
7000
|
43
|
|
360201
|
LSQ.A-40-8.5-SST-M10x48
|
40
|
M10
|
73
|
48
|
25
|
23.5
|
17
|
7
|
8.5
|
7000
|
40
|
|
360203
|
LSQ.A-40-8.5-SST-M10x73
|
40
|
M10
|
98
|
73
|
25
|
23.5
|
17
|
7
|
8.5
|
7000
|
56
|
|
360205
|
LSQ.A-40-8.5-SST-M10x103
|
40
|
M10
|
128
|
103
|
25
|
23.5
|
17
|
7
|
8.5
|
7000
|
74
|
|
360211
|
LSQ.A-40-8.5-SST-M12x48
|
40
|
M12
|
73
|
48
|
25
|
23.5
|
17
|
9
|
8.5
|
7000
|
51
|
|
360213
|
LSQ.A-40-8.5-SST-M12x73
|
40
|
M12
|
98
|
73
|
25
|
23.5
|
17
|
9
|
8.5
|
7000
|
73
|
|
360215
|
LSQ.A-40-8.5-SST-M12x103
|
40
|
M12
|
128
|
103
|
25
|
23.5
|
17
|
9
|
8.5
|
7000
|
104
|
|
360231
|
LSQ.A-40-14-SST-M16x68
|
40
|
M16
|
93
|
68
|
25
|
23.5
|
17
|
12
|
14
|
10000
|
109
|
|
360233
|
LSQ.A-40-14-SST-M16x108
|
40
|
M16
|
133
|
108
|
25
|
23.5
|
17
|
12
|
14
|
10000
|
173
|
|
360235
|
LSQ.A-40-14-SST-M16x148
|
40
|
M16
|
173
|
148
|
25
|
23.5
|
17
|
12
|
14
|
10000
|
237
|
|
360237
|
LSQ.A-40-14-SST-M16x168
|
40
|
M16
|
193
|
168
|
25
|
23.5
|
17
|
12
|
14
|
10000
|
269
|
|
360291
|
LSQ.A-50-8.5-SST-M8x48
|
50
|
M8
|
75
|
48
|
27
|
25.5
|
19
|
7
|
8.5
|
7000
|
39
|
|
360293
|
LSQ.A-50-8.5-SST-M8x73
|
50
|
M8
|
100
|
73
|
27
|
25.5
|
19
|
7
|
8.5
|
7000
|
49
|
|
360301
|
LSQ.A-50-8.5-SST-M10x48
|
50
|
M10
|
75
|
48
|
27
|
25.5
|
19
|
7
|
8.5
|
7000
|
46
|
|
360303
|
LSQ.A-50-8.5-SST-M10x73
|
50
|
M10
|
100
|
73
|
27
|
25.5
|
19
|
7
|
8.5
|
7000
|
62
|
|
360305
|
LSQ.A-50-8.5-SST-M10x103
|
50
|
M10
|
130
|
103
|
27
|
25.5
|
19
|
7
|
8.5
|
7000
|
80
|
|
360311
|
LSQ.A-50-8.5-SST-M12x48
|
50
|
M12
|
75
|
48
|
27
|
25.5
|
19
|
9
|
8.5
|
7000
|
57
|
|
360313
|
LSQ.A-50-8.5-SST-M12x73
|
50
|
M12
|
100
|
73
|
27
|
25.5
|
19
|
9
|
8.5
|
7000
|
79
|
|
360315
|
LSQ.A-50-8.5-SST-M12x103
|
50
|
M12
|
130
|
103
|
27
|
25.5
|
19
|
9
|
8.5
|
7000
|
110
|
|
360331
|
LSQ.A-50-14-SST-M16x68
|
50
|
M16
|
95
|
68
|
27
|
25.5
|
19
|
12
|
14
|
10000
|
115
|
|
360333
|
LSQ.A-50-14-SST-M16x108
|
50
|
M16
|
135
|
108
|
27
|
25.5
|
19
|
12
|
14
|
10000
|
179
|
|
360335
|
LSQ.A-50-14-SST-M16x148
|
50
|
M16
|
175
|
148
|
27
|
25.5
|
19
|
12
|
14
|
10000
|
243
|
|
360337
|
LSQ.A-50-14-SST-M16x168
|
50
|
M16
|
195
|
168
|
27
|
25.5
|
19
|
12
|
14
|
10000
|
275
|
|
360391
|
LSQ.A-60-14-SST-M16X68
|
60
|
M16
|
104
|
68
|
36
|
34.5
|
24
|
12
|
14
|
14000
|
130
|
|
360393
|
LSQ.A-60-14-SST-M16X108
|
60
|
M16
|
144
|
108
|
36
|
34.5
|
24
|
12
|
14
|
14000
|
182
|
|
360401
|
LSQ.A-60-14-SST-M16X148
|
60
|
M16
|
184
|
148
|
36
|
34.5
|
24
|
12
|
14
|
14000
|
235
|
|
360403
|
LSQ.A-60-14-SST-M16X168
|
60
|
M16
|
204
|
158
|
36
|
34.5
|
24
|
12
|
14
|
14000
|
261
|
|
360405
|
LSQ.A-60-14-SST-M20X110
|
60
|
M20
|
151
|
110
|
41
|
38.5
|
24
|
15
|
14
|
14000
|
282
|
|
360411
|
LSQ.A-60-14-SST-M20X150
|
60
|
M20
|
191
|
150
|
41
|
38.5
|
24
|
15
|
14
|
14000
|
362
|
|
360413
|
LSQ.A-60-14-SST-M20X170
|
60
|
M20
|
211
|
170
|
41
|
38.5
|
24
|
15
|
14
|
14000
|
405
|
|
360415
|
LSQ.A-60-14-SST-M20X210
|
60
|
M20
|
251
|
210
|
41
|
38.5
|
24
|
15
|
14
|
14000
|
486
|
* Die max. statische Belastbarkeit ist der Wert ab dem die Belastung auf das Element zu Brüchen im Kunststoff führen kann. Hier sollte jedoch auch ein Sicherheitsfaktor miteinbezogen werden. Dieser sollte sich an der Anwendung und dem Sicherheitsniveau
Fuß
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Gewindespindel
Edelstahl 1.4301 mit Vierkant.
Standardausführungen
- LSQ.A-SST: ohne rutschfeste Gummiauflage.

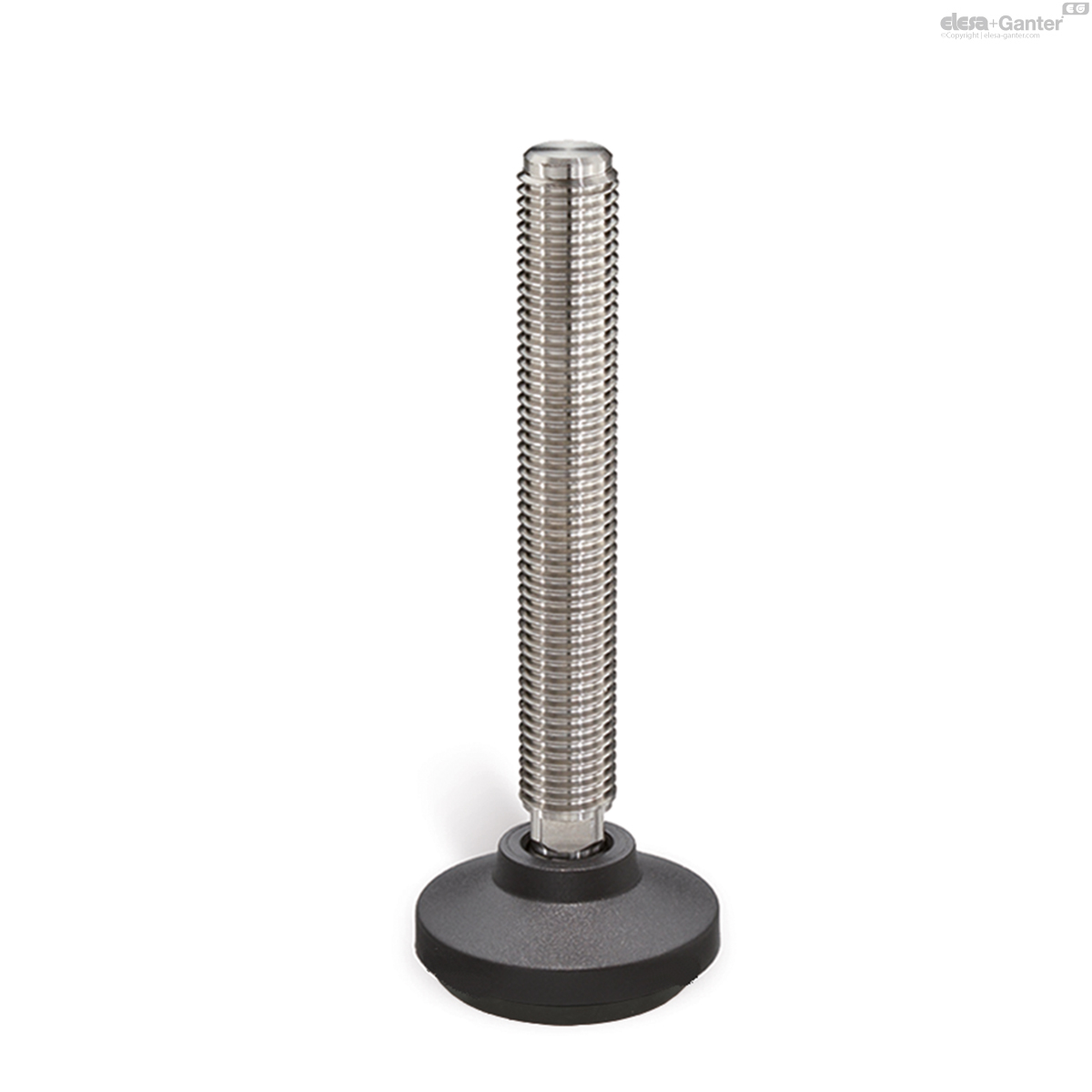

- LSQ.A-AS-SST: mit rutschfester Gummiauflage (NBR), 70 Shore A, schwarz, wird montiert geliefert.
Eigenschaften
Bei Ausführung mit rutschfester Gummiauflage ist diese fest mit dem Stellfuß verbunden. Ein Lösen der Gummiauflage vom Fuß wird somit selbst bei Transporten mit hohen Krafteinwirkungen verhindert (siehe Rutschfeste Gummiauflage ).
Bestellinformation
Die Gelenkfüße werden unmontiert geliefert, um Transport und Lagerung zu vereinfachen. Die Komponenten (Fuß und Spindel) werden in zwei separaten Packungen geliefert: dies benötigt weniger Volumen und bietet besseren Schutz vor Kratzern und Verschmutzung.
Sie haben die Möglichkeit die Füße und Spindel extra zu bestellen, siehe:
- Bezeichnungen der Füße
- Bezeichnungen der Spindeln
Zubehör auf Anfrage

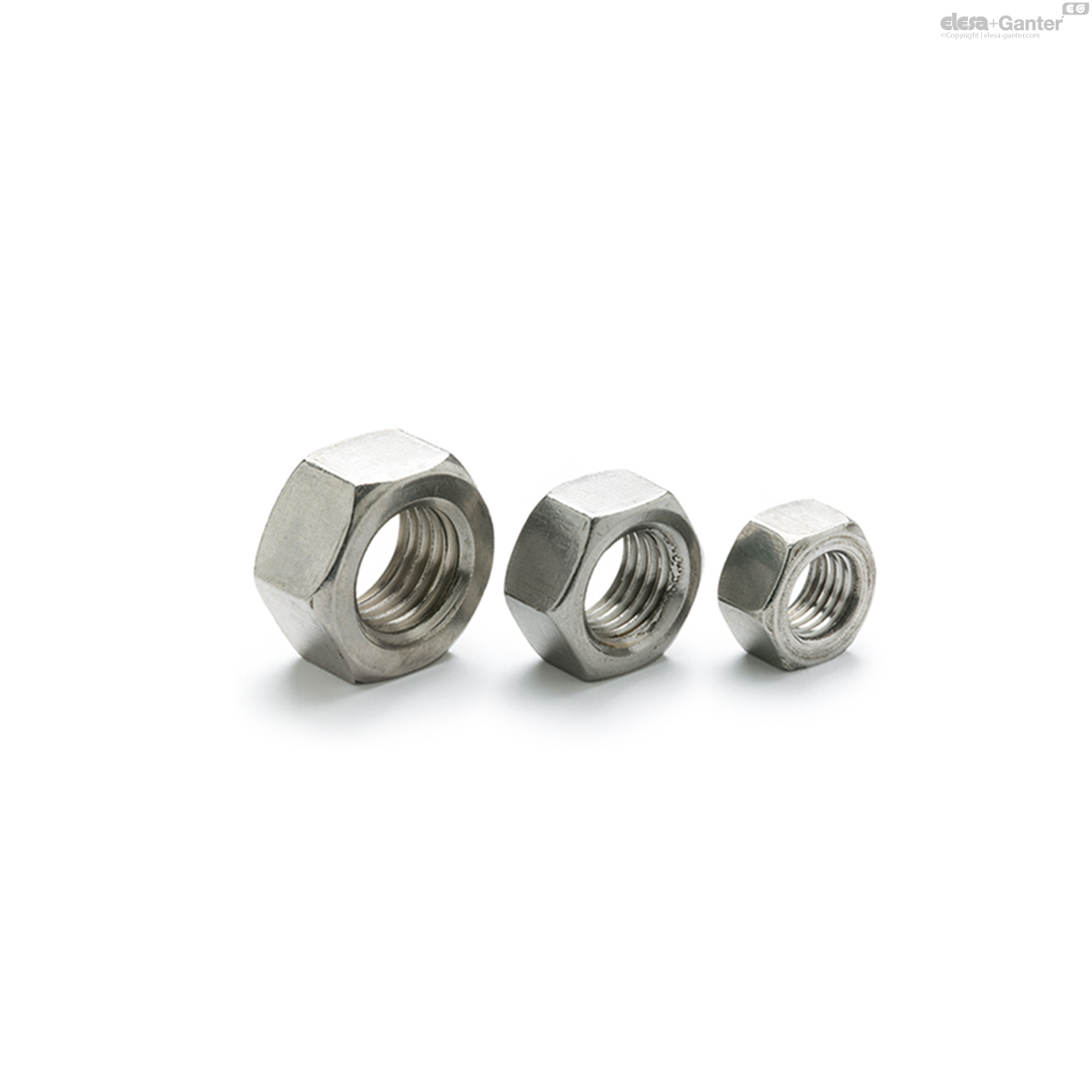

Edelstahl Mutter (siehe Muttern NT. ).
Verwandte Produkte
GN 21-S/SK
Stellfüße
Edelstahl, mit gedrehtem Fußteller, ohne Befestigungsbohrungen
GN 31-S/SK
Stellfüße
Edelstahl, mit Gummiauflage

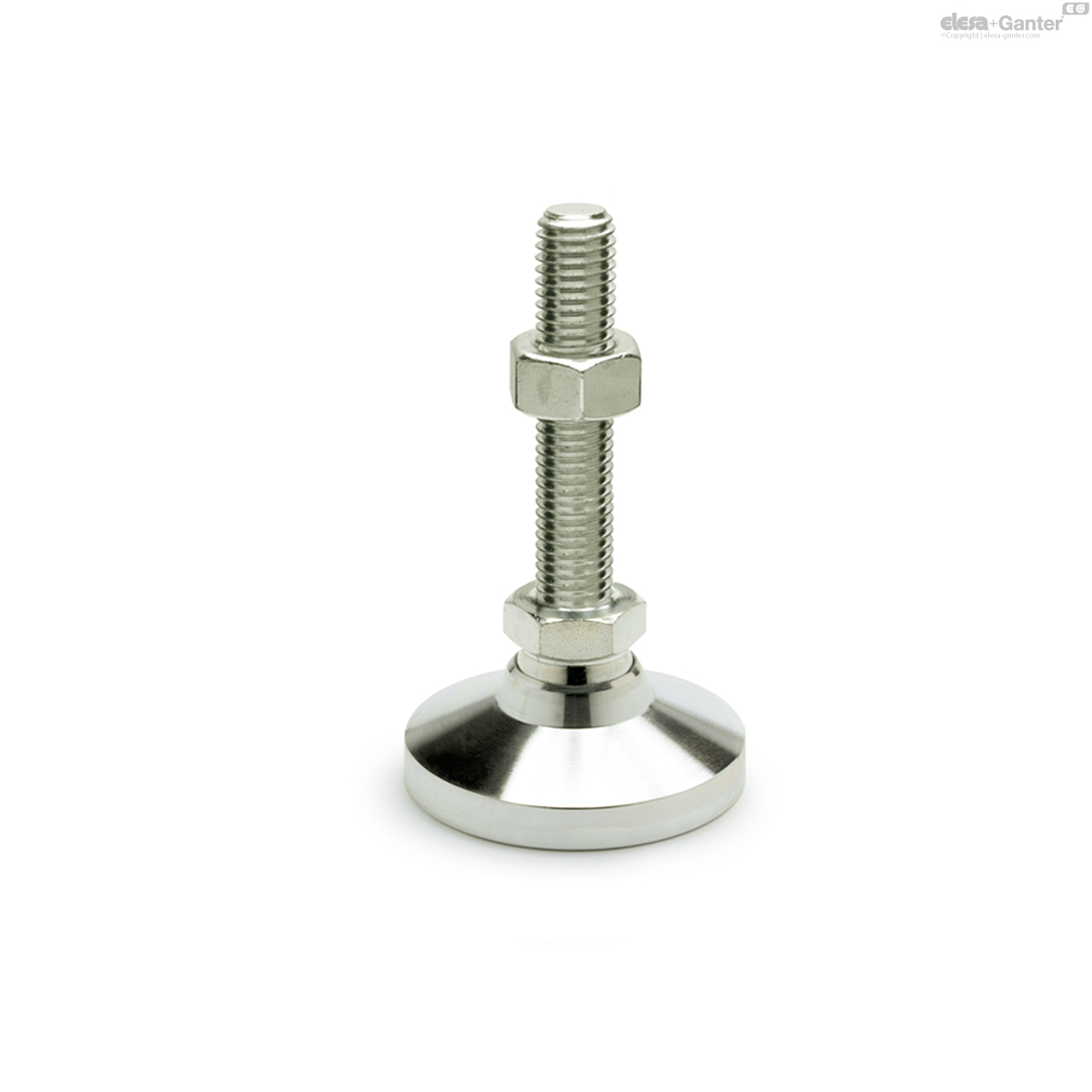

GN 343.6
Edelstahl-Gelenkfüße
mit Verstellspindel
GN 638-ST
Gelenkstücke
Druckstück Kunststoff / Edelstahl, Verstellspindel Stahl / Edelstahl
LS.A+SJF
Stellfüße
Fuß aus Thermoplast, Gelenk aus SUPER-Thermoplast
LS.A-SST
Gelenkfüße
Fuß Kunststoff Thermoplast, Spindel Edelstahl
LSQ.A-SST-VD
Gelenkfüße
Fuß Visually Detectable Kunststoff Thermoplast, Spindel Edelstahl
LV.A-SST
Gelenkfüße
Fuß Kunststoff Thermoplast, Spindel Edelstahl
LX
Gelenkfüße
Fuß Kunststoff Thermoplast, Spindel Stahl
NT
Muttern für Gelenk- und Maschinenfüße
Stahl oder Edelstahl
