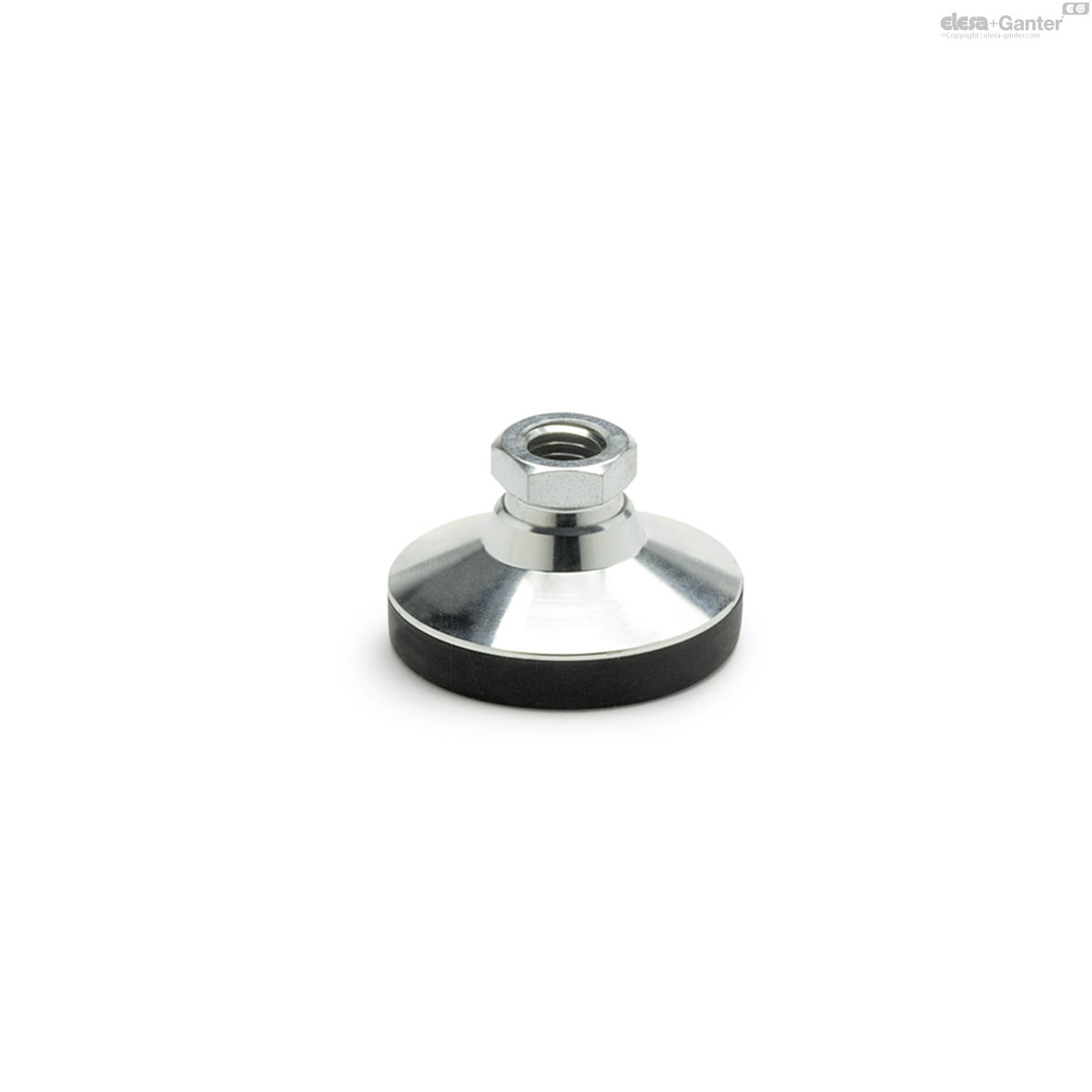

GN 343.1Gelenkfüße

Gelenkfüße

Fuß, Gewindebuchse

  • Icons/__logo__ESD__.png
  • Icons/__logo__RoHS__.png
Gelenkfüße
Gelenkfüße

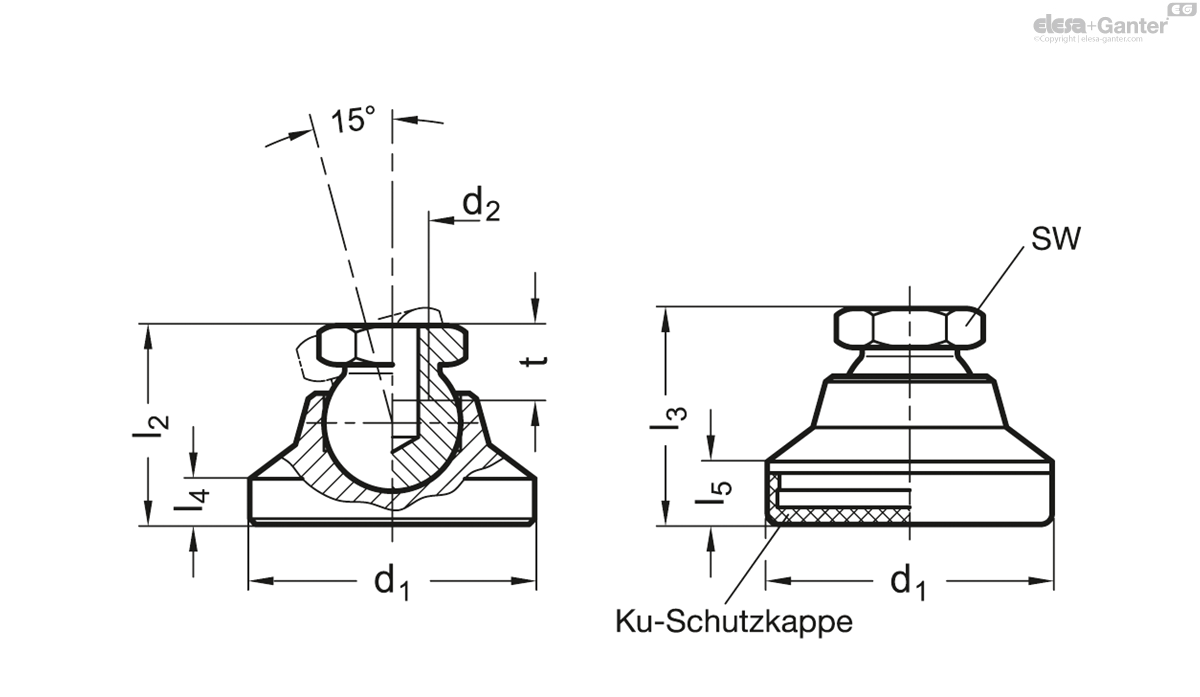

GN 343.1

Katalog
d1
d2
l2
l3
l4
l5
sw
t min.
25
M 6
-
20.5
-
-
12
9
31
25
M 8
-
20.5
-
-
12
9
30
32
M 8
-
24.5
-
-
12
9
57
32
M 10
-
24.5
-
-
15
10.5
59
40
M 10
-
27.5
-
-
15
10.5
101
40
M 12
-
27.5
-
-
17
11.5
97
50
M 10
-
29.5
-
-
15
10.5
165
50
M 12
-
29.5
-
-
17
11.5
160
60
M 12
-
37.5
-
-
17
11.5
313
60
M 16
-
37.5
-
-
24
16
294
25
M 6
-
20.5
-
5.5
12
9
42
25
M 8
-
20.5
-
5.5
12
9
31
32
M 8
-
24.5
-
6.5
12
9
57
32
M 10
-
24.5
-
6.5
15
10.5
60
40
M 10
-
27.5
-
7.5
15
10.5
102
40
M 12
-
27.5
-
7.5
17
11.5
98
50
M 10
-
29.5
-
8.5
15
10.5
166
50
M 12
-
29.5
-
8.5
17
11.5
161
60
M 12
-
37.5
-
10
17
11.5
317
60
M 16
-
37.5
-
10
24
16
298
25
M 6
-
20.5
-
5.5
12
9
43
25
M 8
-
20.5
-
5.5
12
9
32
32
M 8
-
24.5
-
6.5
12
9
60
32
M 10
-
24.5
-
6.5
15
10.5
63
40
M 10
-
27.5
-
7.5
15
10.5
107
40
M 12
-
27.5
-
7.5
17
11.5
103
50
M 10
-
29.5
-
8.5
15
10.5
177
50
M 12
-
29.5
-
8.5
17
11.5
169
60
M 12
-
37.5
-
10
17
11.5
336
60
M 16
-
37.5
-
10
24
16
319
25
M 6
-
20.5
-
5.5
12
9
43
25
M 8
-
20.5
-
5.5
12
9
32
32
M 8
-
24.5
-
6.5
12
9
60
32
M 10
-
24.5
-
6.5
15
10.5
63
40
M 10
-
27.5
-
7.5
15
10.5
107
40
M 12
-
27.5
-
7.5
17
11.5
103
50
M 10
-
29.5
-
8.5
15
10.5
177
50
M 12
-
29.5
-
8.5
17
11.5
170
60
M 12
-
37.5
-
10
17
11.5
336
60
M 16
-
37.5
-
10
24
16
318
25
M 6
19
-
4
5.5
12
9
34
25
M 8
19
-
4
5.5
12
9
30
32
M 8
23
-
5
6.5
12
9
65
32
M 10
23
-
5
6.5
15
10.5
65
40
M 10
26
-
6
7.5
15
10.5
108
40
M 12
26
-
6
7.5
17
11.5
100
50
M 10
28
-
7
8.5
15
10.5
180
50
M 12
28
-
7
8.5
17
11.5
160
60
M 12
36
-
8.5
10
17
11.5
340
60
M 16
36
-
8.5
10
24
16
323

Form

  • OS: ohne Kunststoffkappe
  • KS: mit Kunststoffkappe, gleitfähig
  • KR: mit Kunststoffkappe, rutschfest
  • KSE: mit Kunststoffkappe, gleitfähig, elektrisch leitend (antistatisch)
  • KRE: mit Kunststoffkappe, rutschfest, elektrisch leitend (antistatisch)

Stahl

Festigkeitsklasse 5.8

verzinkt, blau passiviert

Form KS / KSE

Kunststoffkappe Polyacetal (POM)

KS: cremeweiß RAL 9001

KSE: schwarz, elektrisch leitend

Oberflächenwiderstand: < 106 Ω

Volumenwiderstand: < 107 Ω

DIN EN 61340-5-1 / 61340-2-3

Form KR / KRE

Kunststoffkappe Elastomer (TPE), 78 Shore A ≈

KR: schwarz

KRE: schwarz, elektrisch leitend

Oberflächenwiderstand: < 106 Ω

Volumenwiderstand: < 107 Ω

DIN EN 61340-5-1 / 61340-2-3

Die statische Belastbarkeit der Gelenkfüße GN 343.1 / GN 343.2 ist begrenzt durch die zulässige Belastbarkeit der Gelenkkugel mit Verstellspindel (Festigkeitsklasse 5.8). Dabei gehen die in der Tabelle angegebenen Werte (nur gültig für Form OS / KS) von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus. Die in der Praxis häufig auftretenden zusätzlichen Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Verstellspindel und müssen entsprechend berücksichtigt werden.

Gelenkfüße GN 343.1 / GN 343.2 sind nicht demontierbar.

Verwandte Produkte
mit / ohne Mutter, Außensechskant unten

GN 30-S/SK

Stellfüße mit Gummiauflage
Gelenkfüße

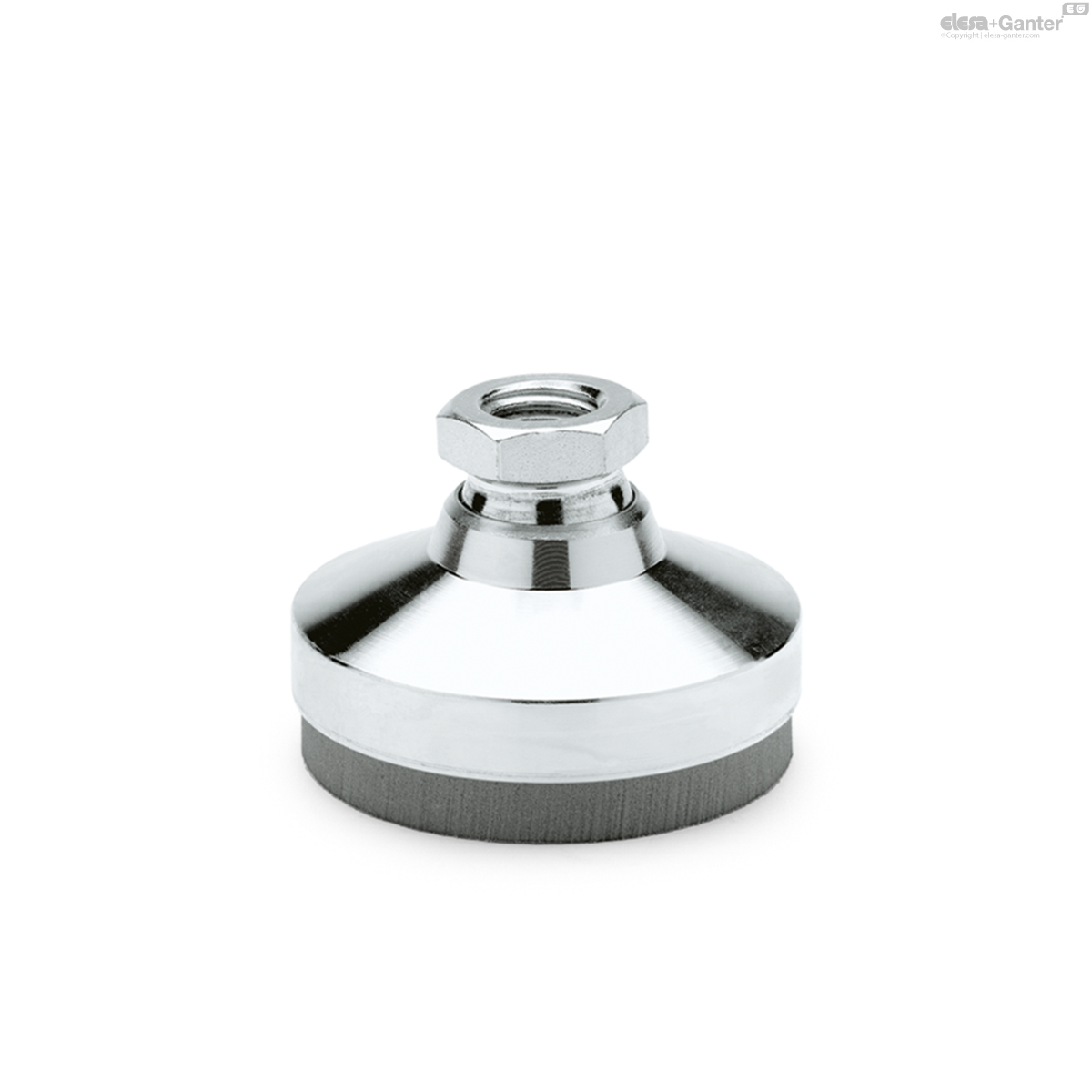

GN 342.1

Gelenkfüße mit Schwingungsdämpfung mit Gewindebuchse
Gelenkfüße

GN 343.3

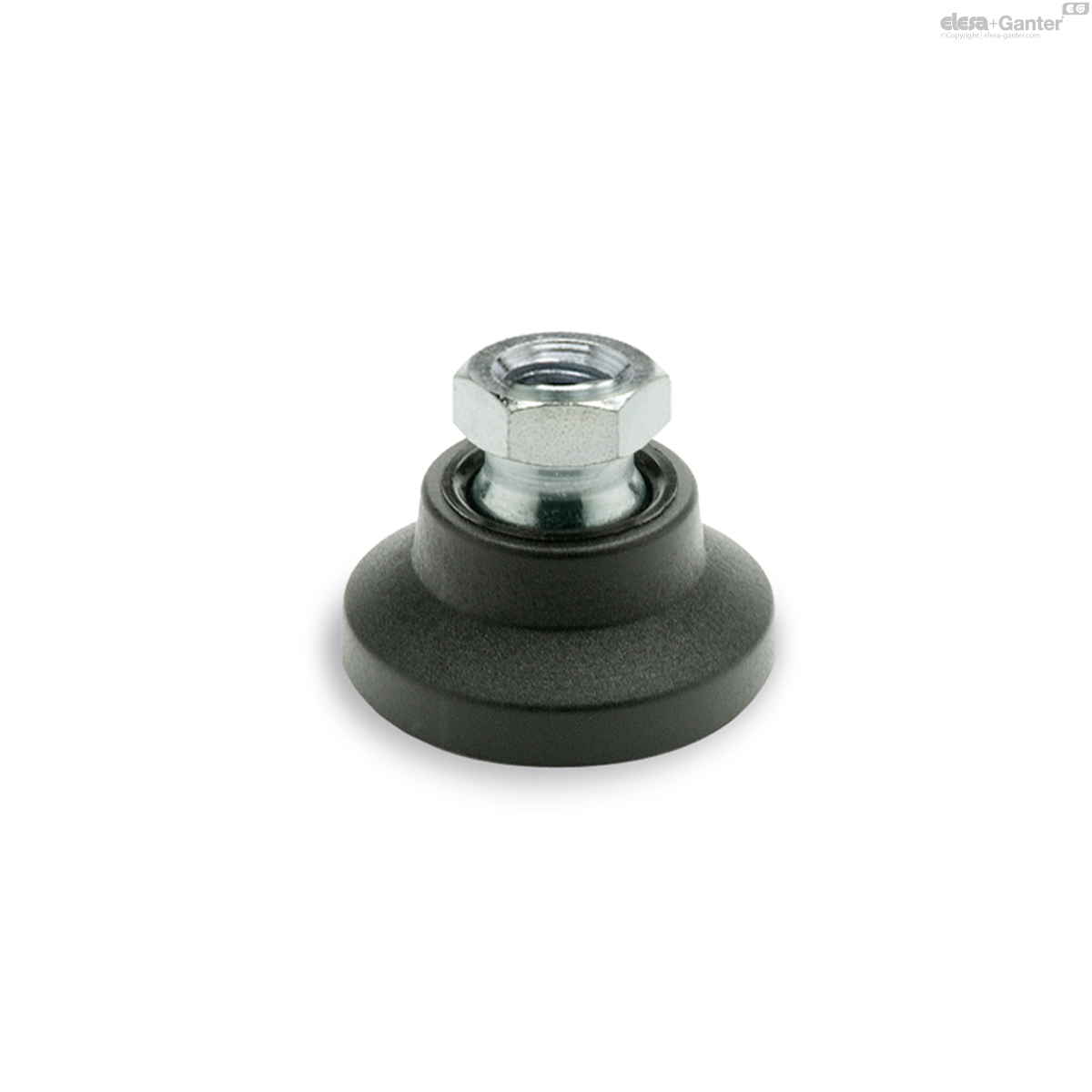

Gelenkfüße Fuß Kunststoff, Gewindebuchse Stahl
mit / ohne Mutter, Außensechskant unten

GN 40-S/SK

Stellfüße Stahl

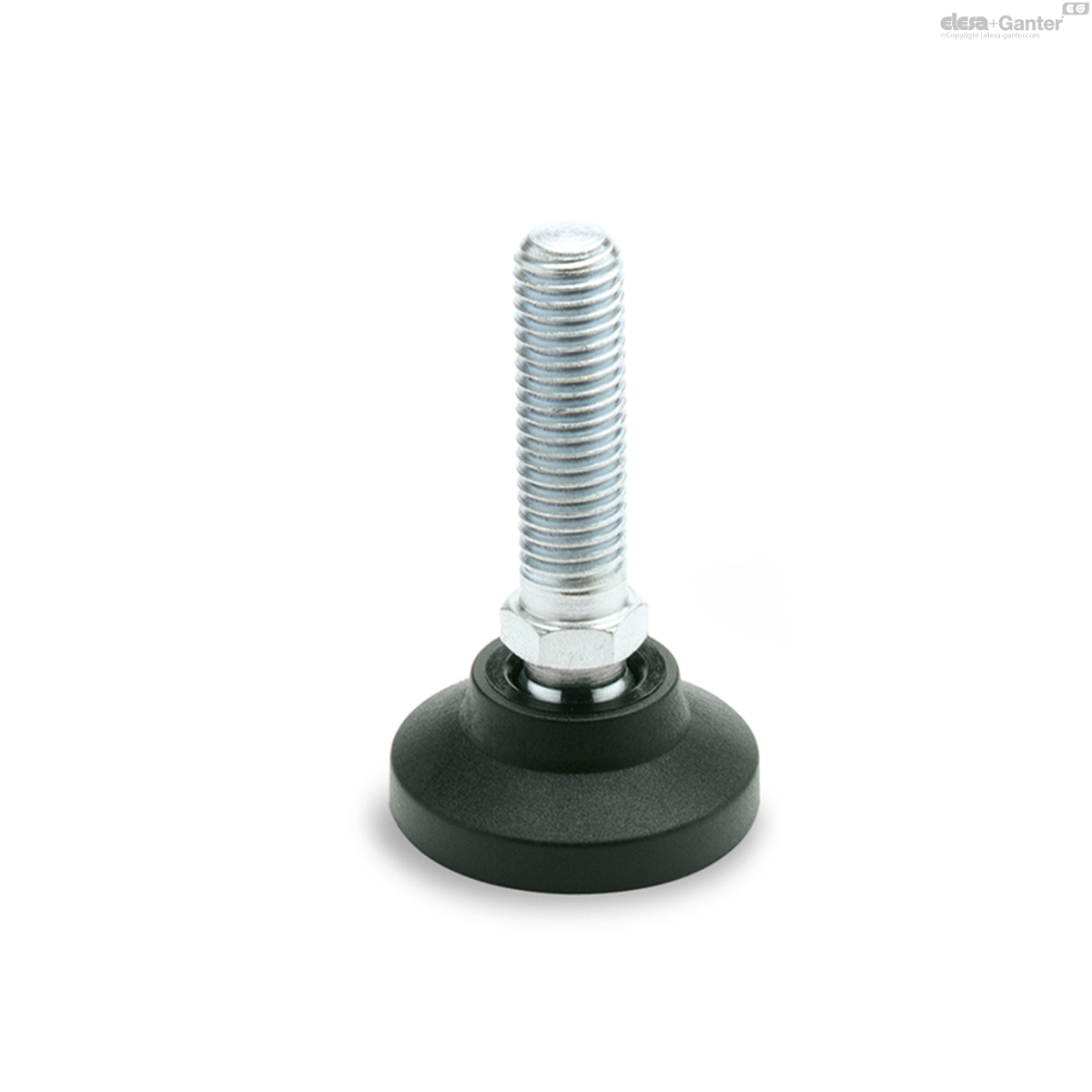

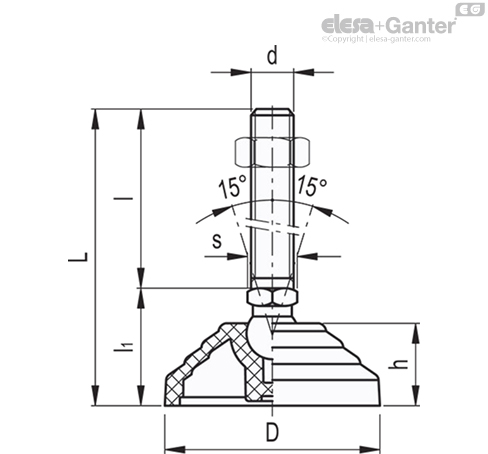

Ohne rutschfeste Gummiauflage
