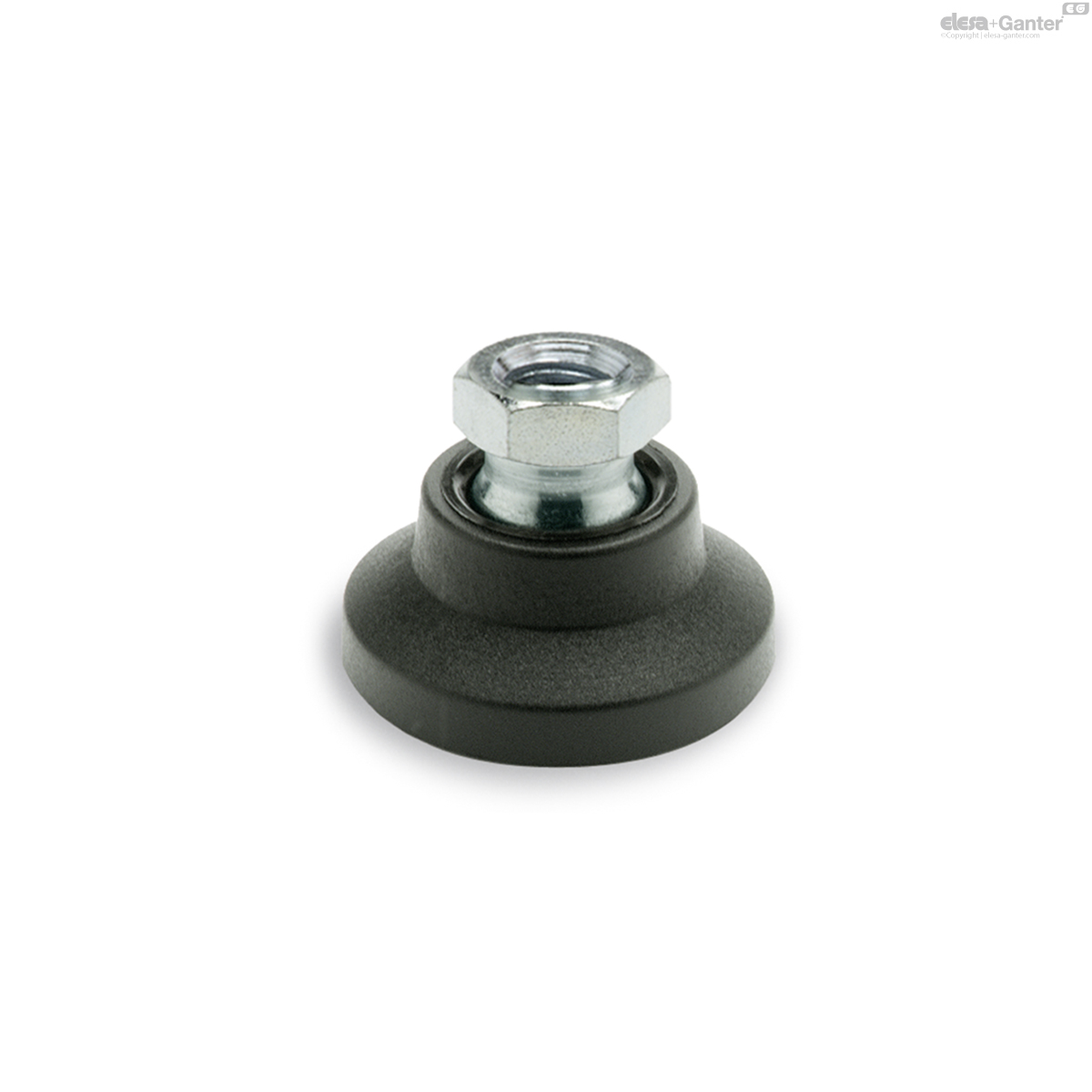

GN 343.3Gelenkfüße

Gelenkfüße

Fuß Kunststoff, Gewindebuchse Stahl

  • RoHS
Gelenkfüße
Gelenkfüße

GN 343.3

Katalog

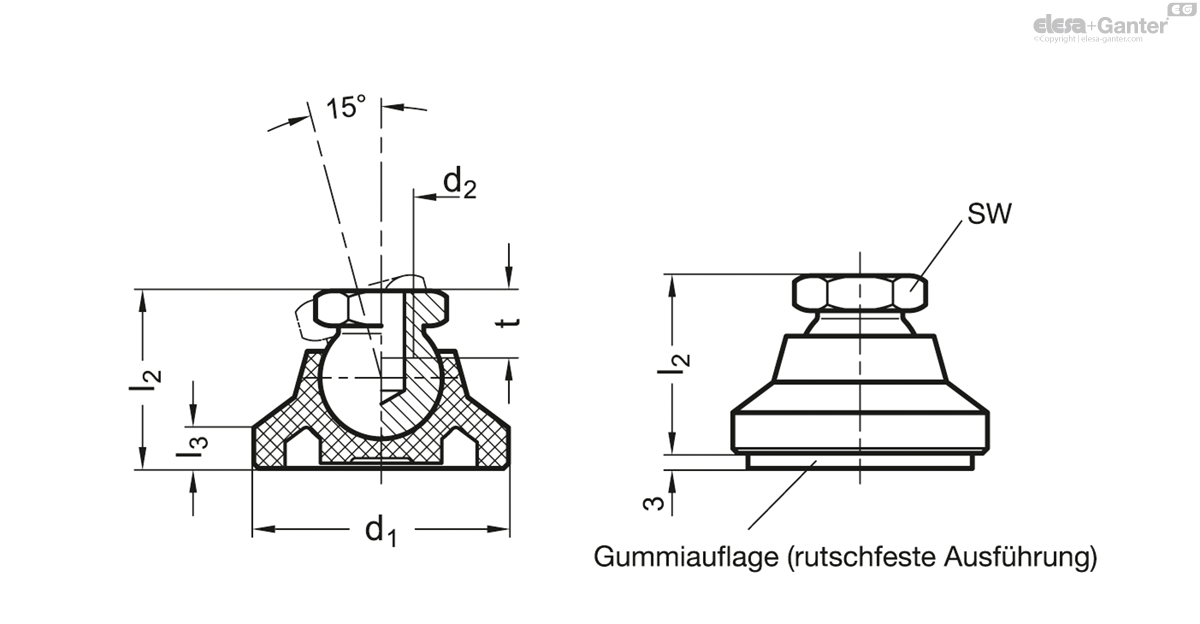

d1
d2
l2
l3
sw
t min.
Statische Last
in kN
weight
25
M 6
18.5
4
12
9
5
14
25
M 8
18.5
4
12
9
5
13
32
M 8
22.5
5
12
9
7
15
32
M 10
22.5
5
15
10.5
7
22
40
M 10
25.5
6
15
10.5
10
26
40
M 12
25.5
6
17
11.5
10
33
50
M 10
27.5
7
15
10.5
10
34
50
M 12
27.5
7
17
11.5
10
39
60
M 12
35.5
8.5
17
11.5
14
52
60
M 16
35.5
8.5
24
16
14
79
25
M 6
18.5
4
12
9
5
16
25
M 8
18.5
4
12
9
5
14
32
M 8
22.5
5
12
9
7
20
32
M 10
22.5
5
15
10.5
7
26
40
M 10
25.5
6
15
10.5
10
26
40
M 12
25.5
6
17
11.5
10
40
50
M 10
27.5
7
15
10.5
10
40
50
M 12
27.5
7
17
11.5
10
50
60
M 12
35.5
8.5
17
11.5
14
57
60
M 16
35.5
8.5
24
16
14
96

Form

  • A: ohne Gummiauflage
  • G: mit Gummiauflage

Fuß: Kunststoff (Polyamide PA)

  • glasfaserverstärkt
  • schwarz, matt
  • temperaturbeständig bis 100 °C

mit Gewindebuchse

Stahl

  • Festigkeitsklasse 5.8
  • verzinkt, blau passiviert

Sechskantmutter ISO 4032

Stahl

verzinkt, blau passiviert

Gummi (NBR)

70 Shore A, schwarz

Gelenkfüße GN 343.3 erzielen ihre hohe statische Belastbarkeit durch die Verwendung eines hochwertigen Kunststoffes und einer Formgebung, welche die Last auf einen großen Bereich verteilt.

Bei Überschreitung der in der Tabelle angegebenen Werte der statischen Belastbarkeit kann es zum Bruch des Kunststofftellers kommen.

Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzte Anzahl von Gelenkfüssen eine begrenzte Zeit durch eine senkrecht zum Teller wirkende, statische Kraft beaufschlagt wurde.

Abhängig vom Einsatz- und Belastungsfall muß jedoch mit einem Sicherheitsfaktor gerechnet werden, so dass die zulässige Belastbarkeit unter der in der Tabelle angegebenen Wert liegt.

Gelenkfüße GN 343.3 werden montiert geliefert, sind aber demontierbar.

  • ESD-Ausführung (leitfähige Kunststoffkappe zur Vermeidung statischer Aufladung)
