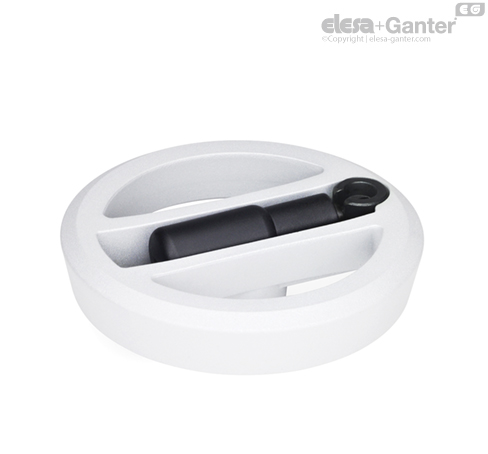

GN 322.3-BUmleggriff-Handräder

ohne Nabennut

Aluminium, Griff arretiert

  • Icons/__logo__RoHS__.png
pdf Other documents
ohne Nabennut
ohne Nabennut
ohne Nabennut

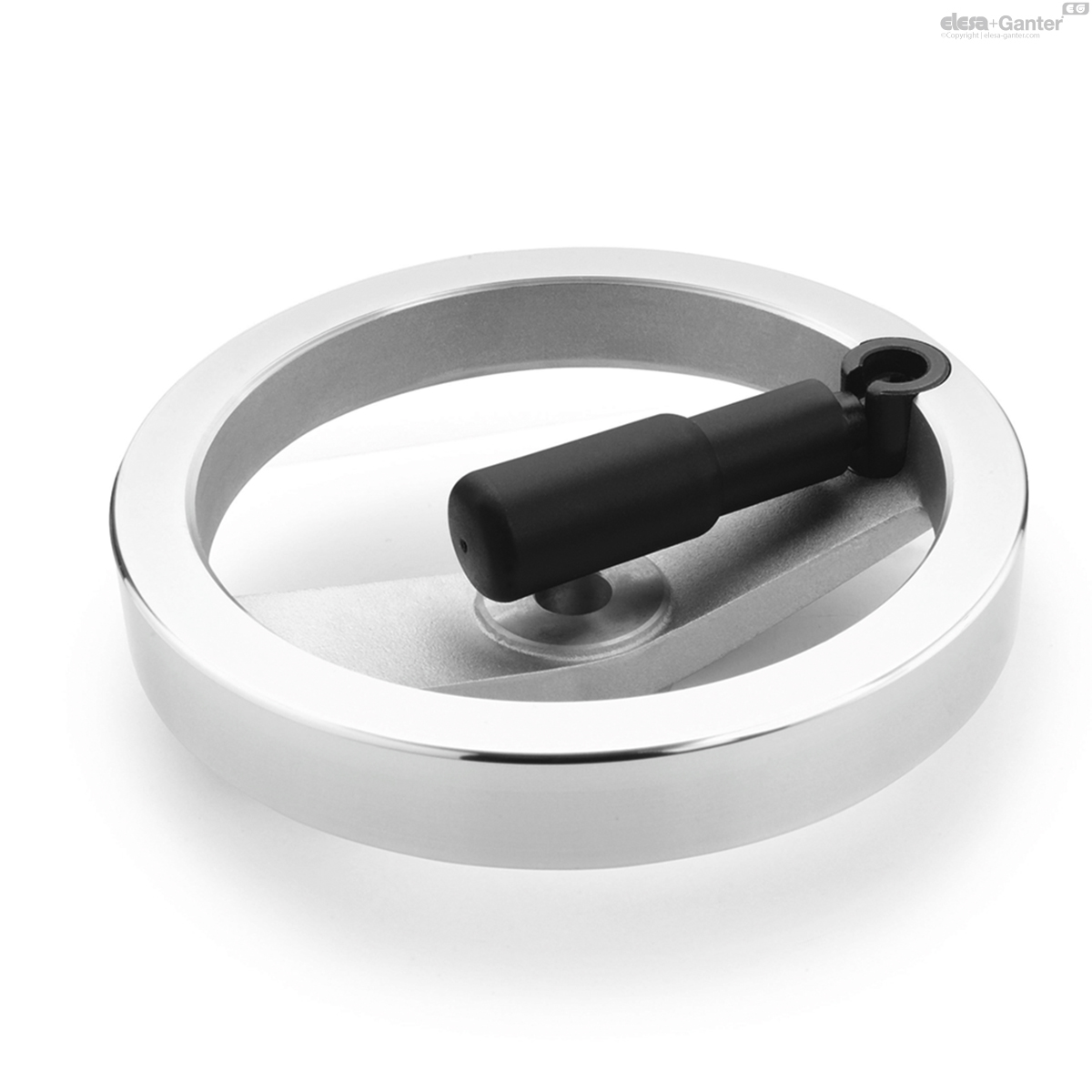

mit Nabennut DIN 6885-1 P9
GN 322.3-K
mit Nabennut DIN 6885-1 P9
ohne Nabennut
GN 322.3-B
ohne Nabennut

GN 322.3-B

Katalog

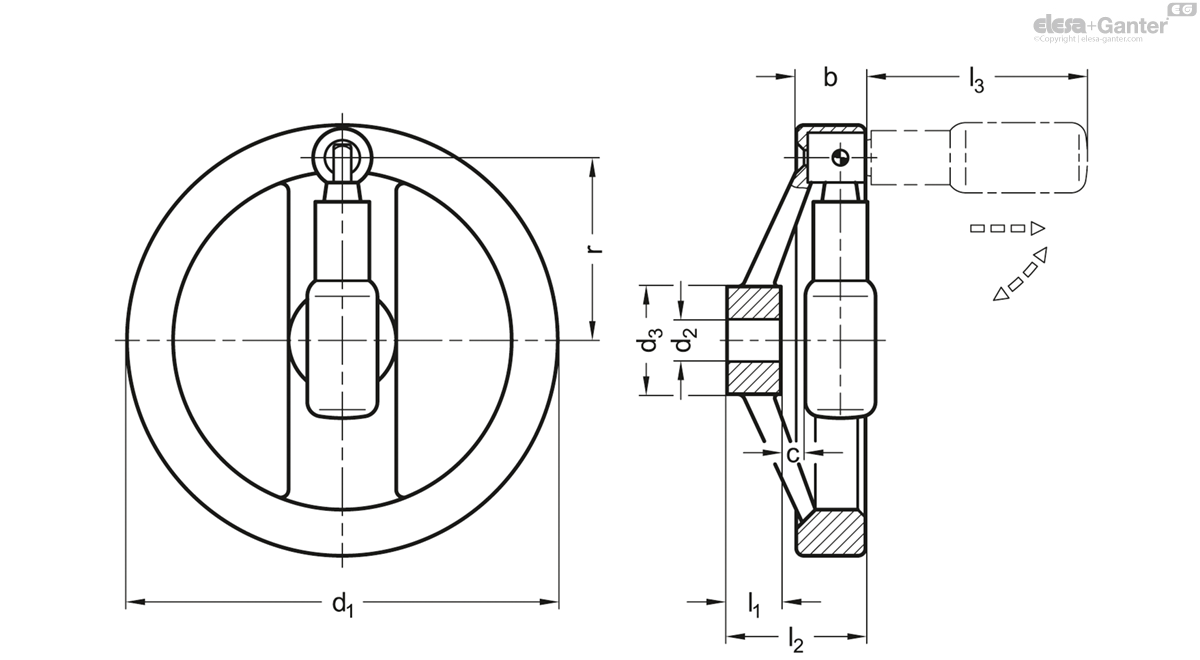

d1
d2H7 Bore
b
c
d3
l1
l2
l3
r
Ø Griff
GN 322.3-125-B12-R
125
12
24.5
6.5
31
18
44
60
50
22
440
GN 322.3-140-B14-R
140
14
24.5
6
36
19
45.5
75
57.5
24
550
GN 322.3-160-B14-R
160
14
25
6.5
36
20
47
75
67.5
24
700
GN 322.3-160-B16-R
160
16
25
6.5
36
20
47
75
67.5
24
649
GN 322.3-200-B18-R
200
18
25
7.5
42
24
52.5
85
84
25
1000
GN 322.3-200-B20-R
200
20
25
7.5
42
24
52.5
85
84
25
949
GN 322.3-250-B22-R
250
22
26.5
12
48
28
61
85
111
25
1364

Bohrungskennzeichen

  • B: ohne Nabennut
  • K: mit Nabennut DIN 6885-1 P9

Form

  • R: mit drehbarem Umleggriff

Radkörper

Aluminium

  • Nabe bearbeitet
  • Radkranz
  • allseitig gedreht
  • hochglanzpoliert
  • Rundlauf- und Planlaufabweichung < 0,4
  • unbearbeitete Fläche gestrahlt

Umleggrifftyp GN 798.3

Kunststoff, Polyamid (PA)

  • schwarz, matt
  • Umlegmechanik
  • Stahl, brüniert

Bei Handrädern GN 322.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.

Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.

Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.

  • GN 184 Vorlegescheiben (zur axialen Befestigung)
Verwandte Produkte
Gusseisen, ohne Nabennut

DIN 950-GG-B

Handräder Gusseisen / Aluminium
Vorlegescheiben

GN 184

Vorlegescheiben Stahl

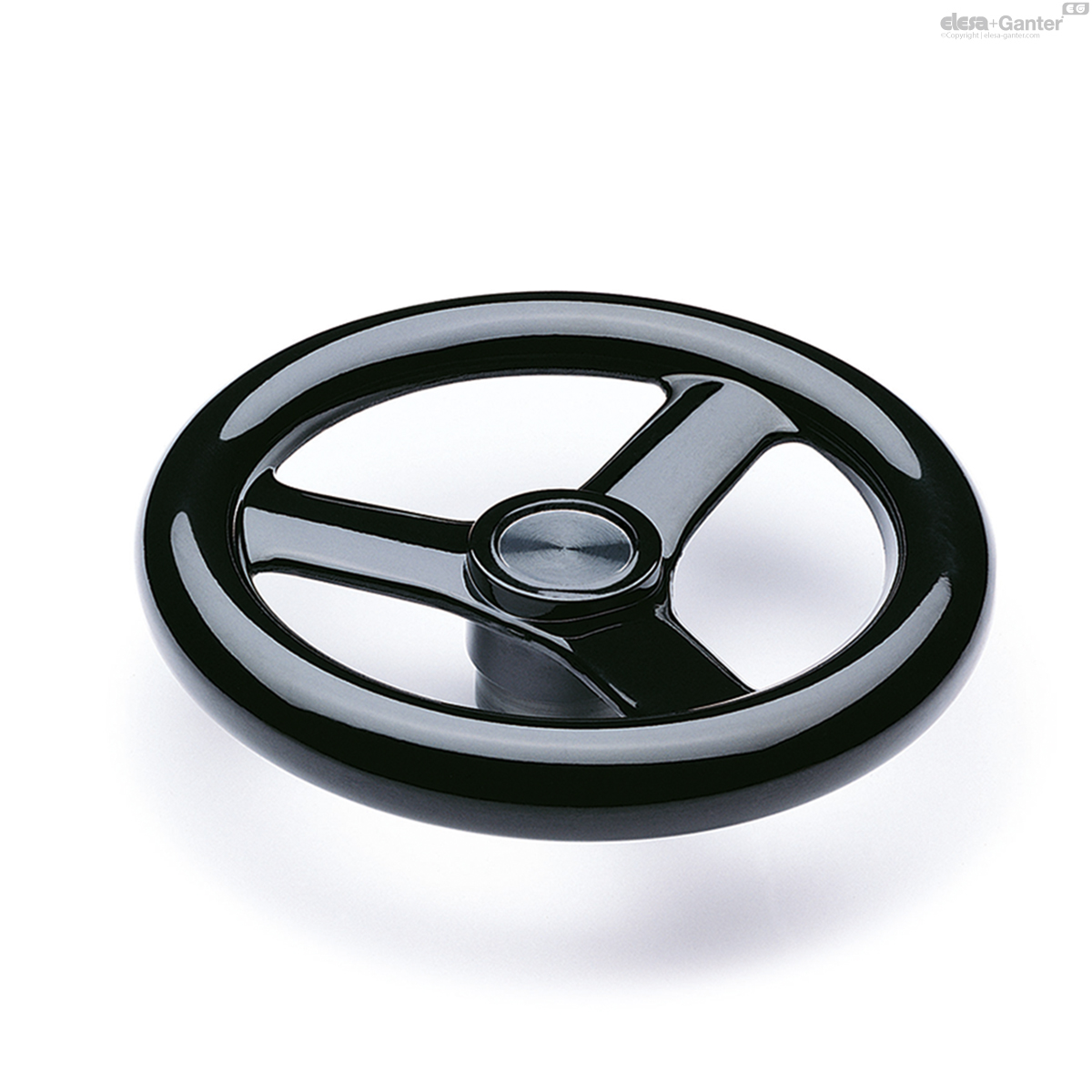

Ohne Griff

GN 322-A

Speichenhandräder Aluminium, blank, Radkranz poliert
ohne Nabennut

GN 924.3-B

Umleggriff-Handräder Aluminum, Griff arretiert

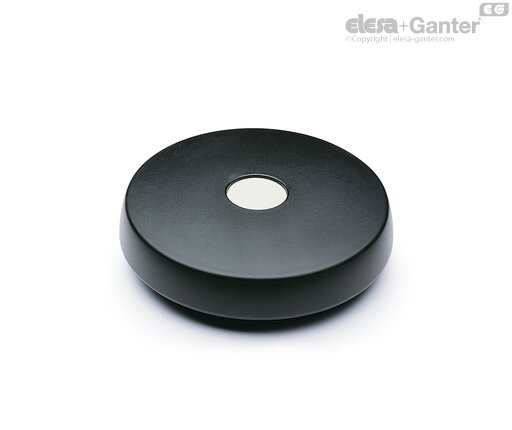

Ohne Griff

VDS.

Scheibenhandräder Kunststoff Thermoplast

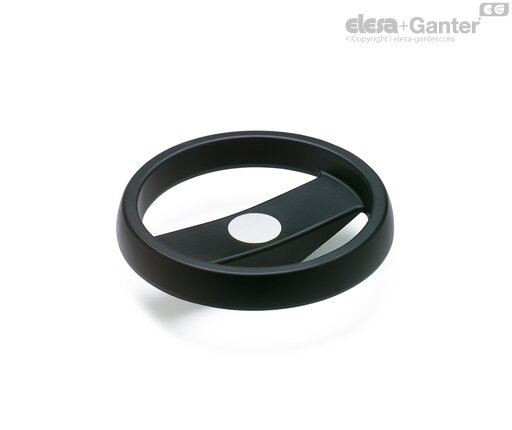

Ohne Griff

VR.FP

Speichenhandräder Duroplast, Nabe nicht gebohrt
ohne Griff, gebohrt

VR.FP-A

Speichenhandräder Duroplast, Nabe nicht gebohrt

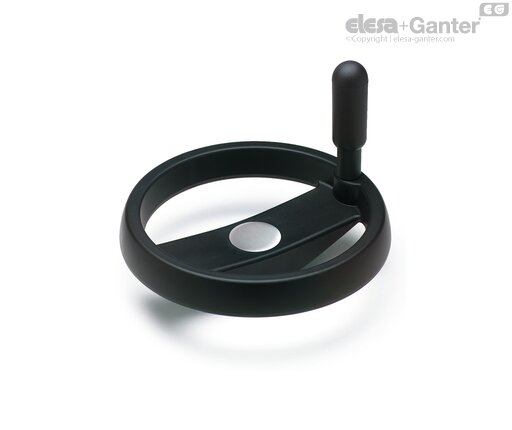

Drehbarer Griff
