322.3-200-B18-R GN 322.3-B ohne Nabennut

322.3-200-B18-R

GN 322.3-B ohne Nabennut

Aluminium, Griff arretiert
  • RoHS

Lt: 1-2 Wochen Alle Größen und Varianten von GN 322.3

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 322.3-200-B18-R
d1
200
d2H7 Bohrung
18
b
25
c
7.5
d3
42
l1
24
l2
52.5
l3
85
r
84
Ø Griff
25
1000

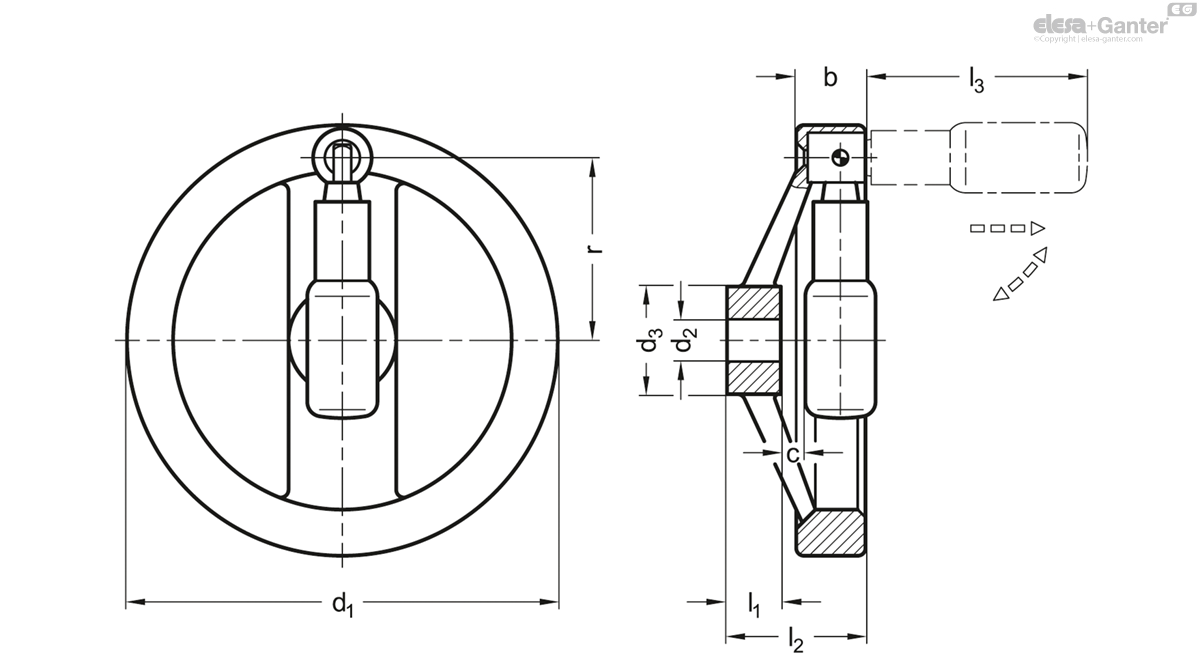

322.3-200-B18-R drawing

Bohrungskennzeichen

  • B: ohne Nabennut
  • K: mit Nabennut DIN 6885-1 P9

Form

  • R: mit drehbarem Umleggriff

Radkörper

Aluminium

  • Nabe bearbeitet
  • Radkranz
  • allseitig gedreht
  • hochglanzpoliert
  • Rundlauf- und Planlaufabweichung < 0,4
  • unbearbeitete Fläche gestrahlt

Umleggrifftyp GN 798.3

Kunststoff, Polyamid (PA)

  • schwarz, matt
  • Umlegmechanik
  • Stahl, brüniert

Bei Handrädern GN 322.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.

Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.

Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.

  • GN 184 Vorlegescheiben (zur axialen Befestigung)
