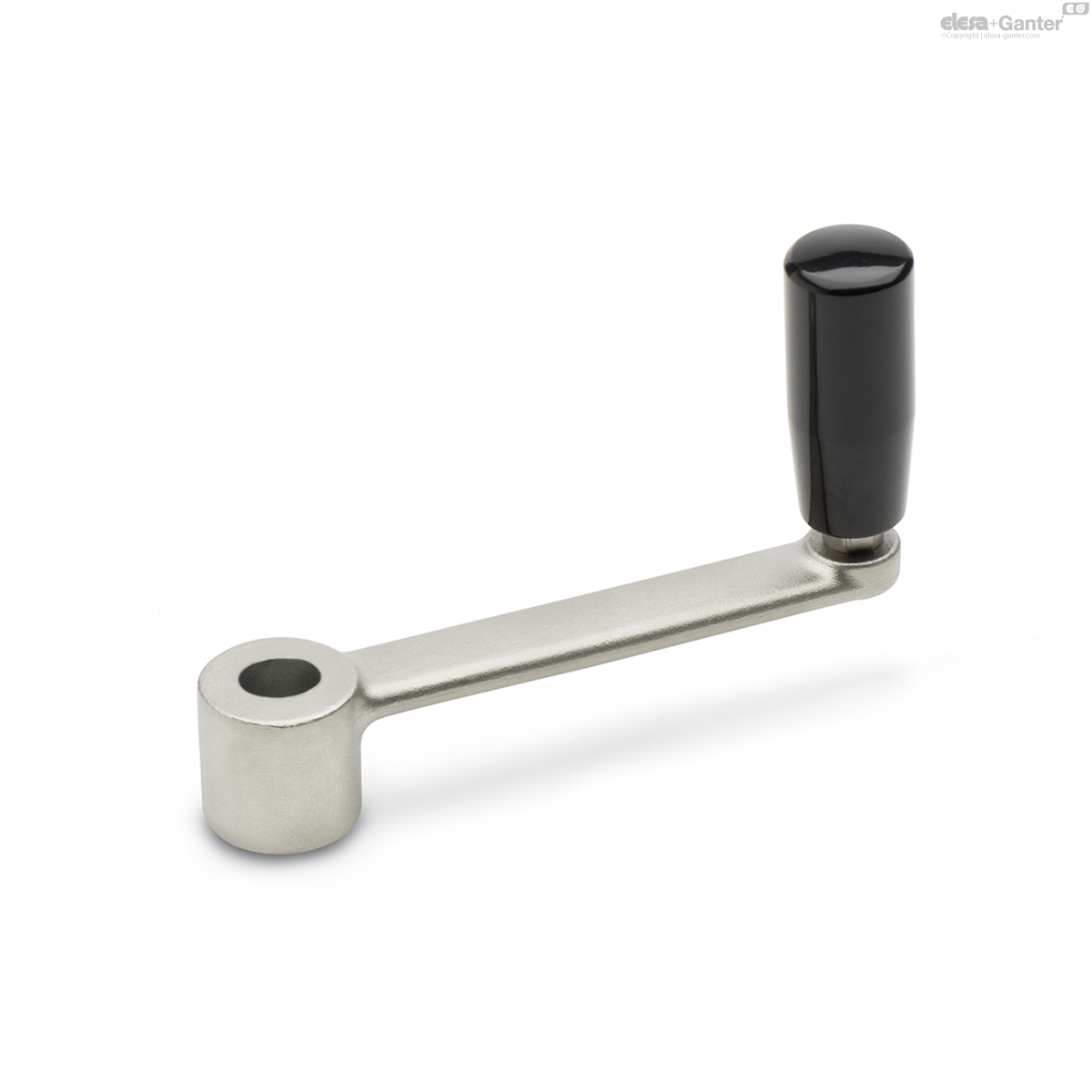

GN 269-BHandkurbeln

Bohrung

Edelstahl

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Bohrung
Bohrung
Bohrung
GN 269-B
Bohrung
Vierkant
GN 269-S
Vierkant

GN 269-B

Katalog

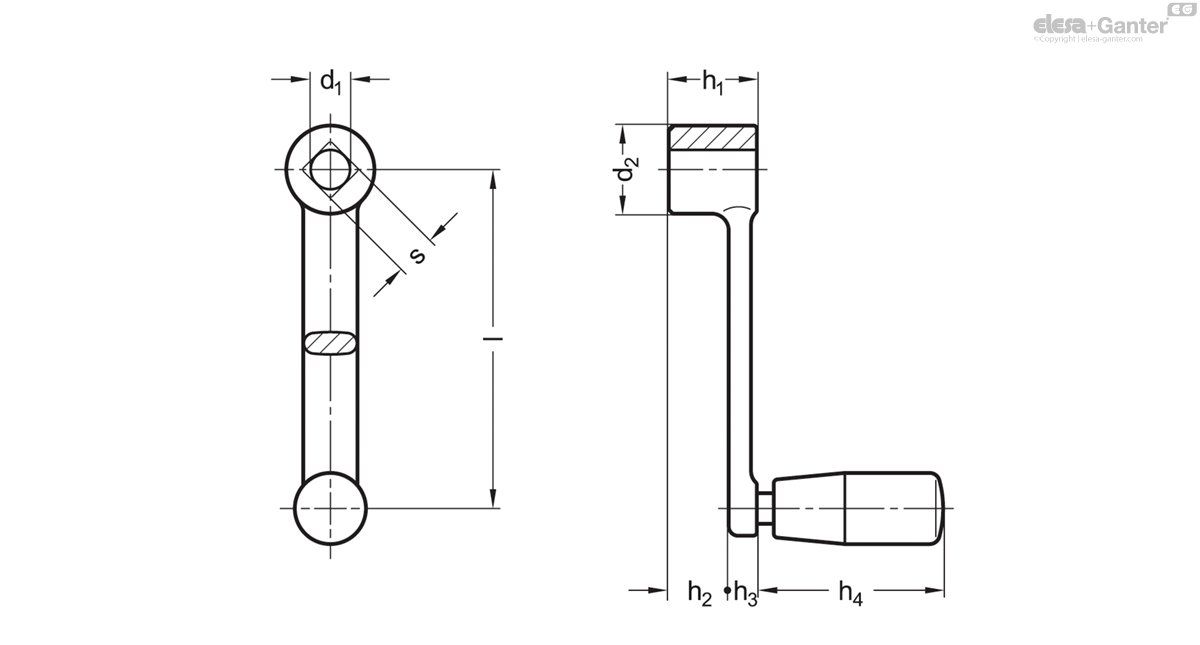

Length l
d1 H9
Bore
d2
h1
h2 ≈
h3
h4 ≈
Ø Griff
80
B 10
22
22
15.4
6.6
45
18
130
100
B 12
26
26
17.7
8.3
55
21
200
125
B 14
28
28
18.8
9.2
71
23
300
160
B 17
32
32
22.6
9.4
71
23
396
200
B 19
38
38
28
9.4
71
23
546
  • Icons/__logo__IF__.png

Kurbelkörper

Edelstahl-Feinguss 1.4308

Planseite der Nabe bearbeitet

Drehbarer Zylindergriff

Kunststoff, Phenolharz (PF)

  • schwarz, glänzend
  • Achsteil
  • Edelstahl 1.4301

Handkurbeln GN 269 sind so gestaltet, dass sie die Anforderungen an eine hygienische Ausführung erfüllen.

Die Zylindergriffe sind aus Phenolharz, was generell eine gute Beständigkeit gegenüber chemischen Einflüssen bedeutet.

Verwandte Produkte
mit festem Griff

DIN 469-F

Handkurbeln Gusseisen

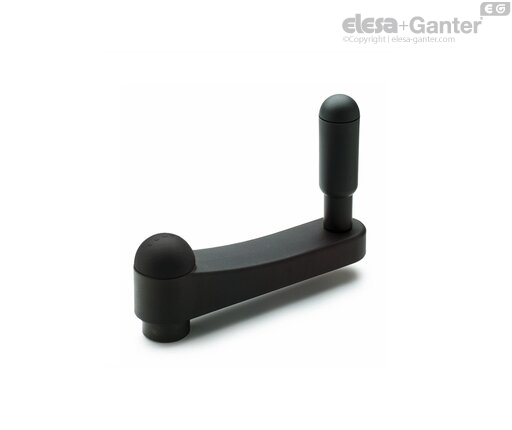

Handkurbeln

EKH.

Handkurbeln Kunststoff Thermoplast
Bohrung

GN 472.3-B

Umleggriff-Handkurbel Aluminium, Umlegmechanik Stahl

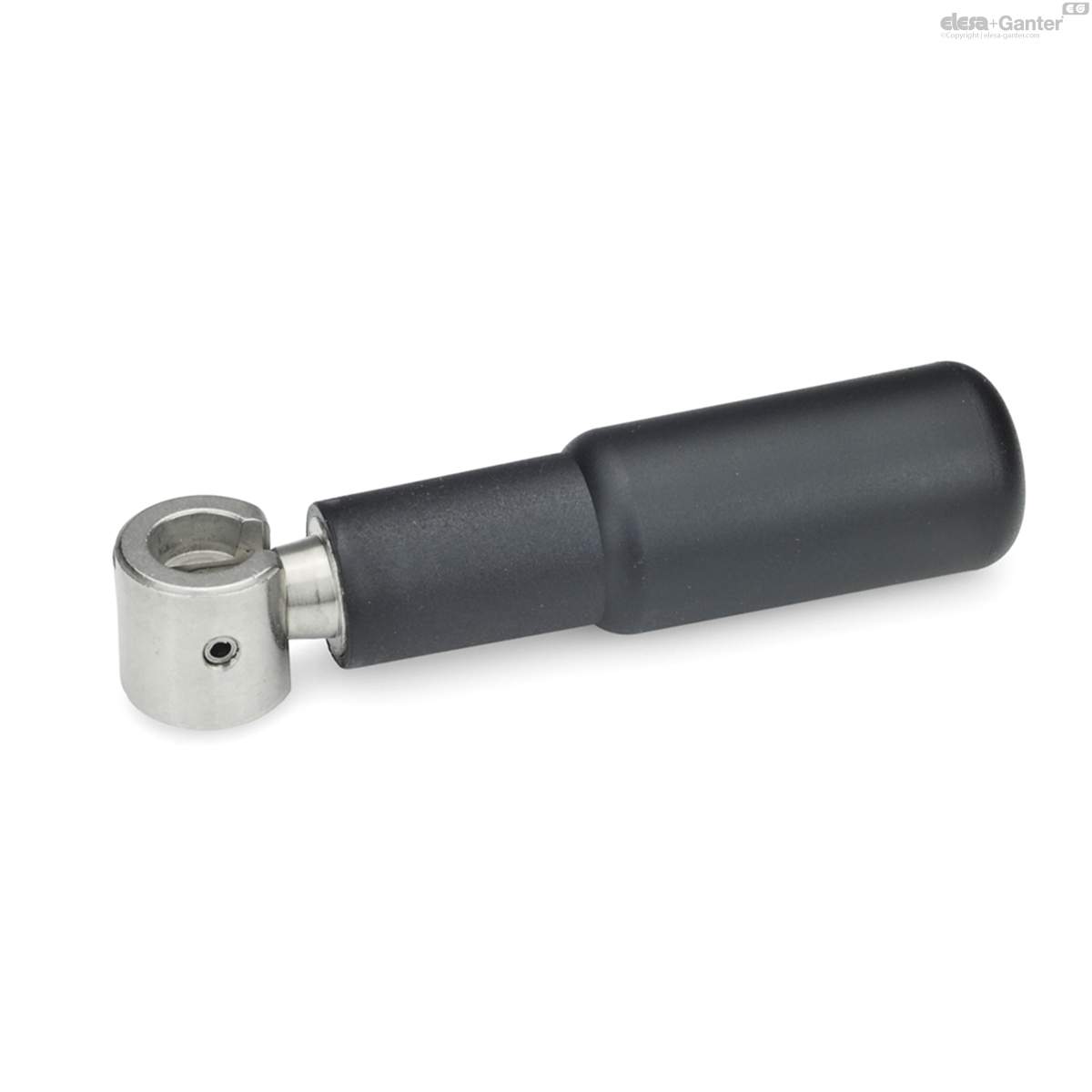

Umleggriffe
