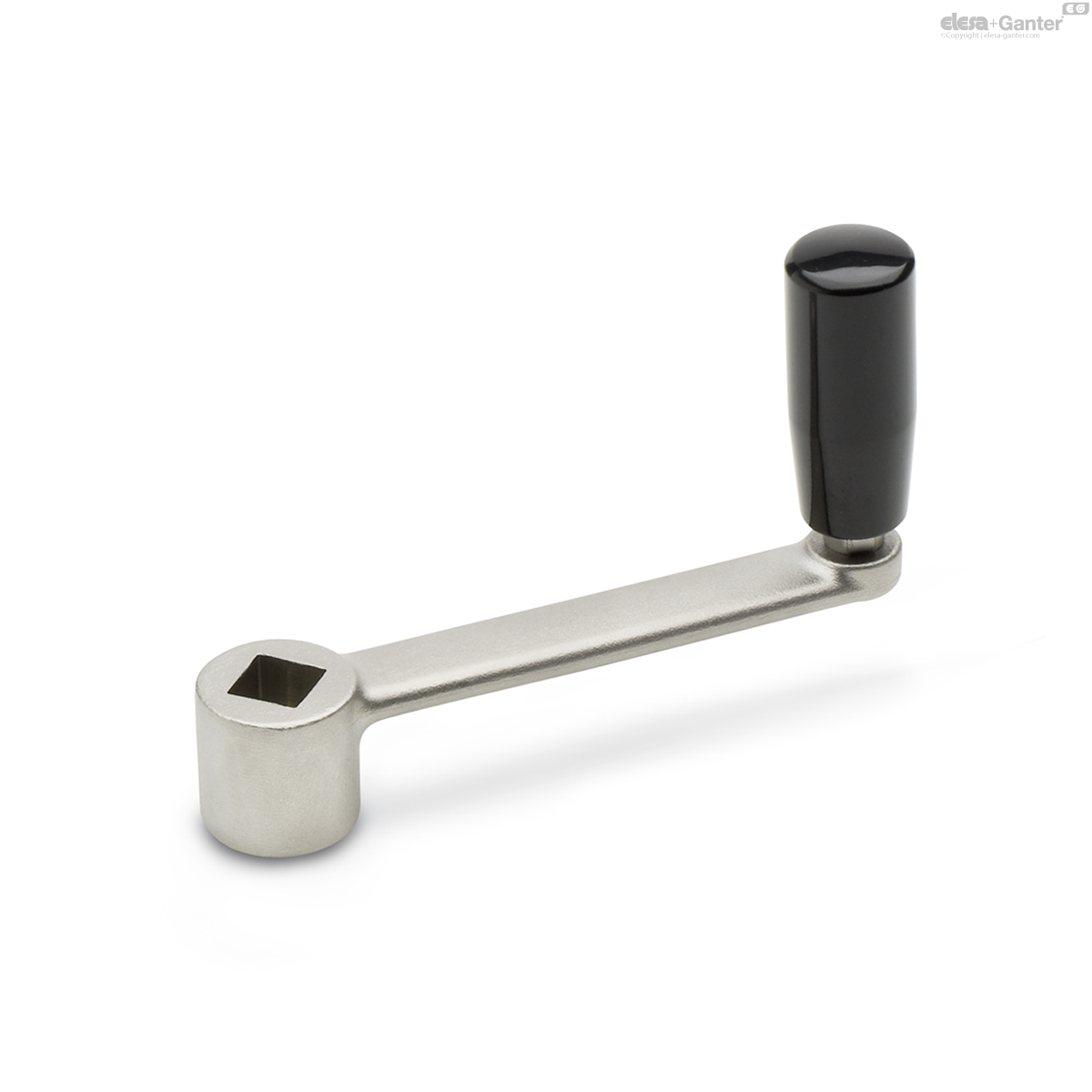

GN 269-SHandkurbeln

Vierkant

Edelstahl

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Vierkant
Vierkant
Bohrung
GN 269-B
Bohrung
Vierkant
GN 269-S
Vierkant

GN 269-S

Katalog

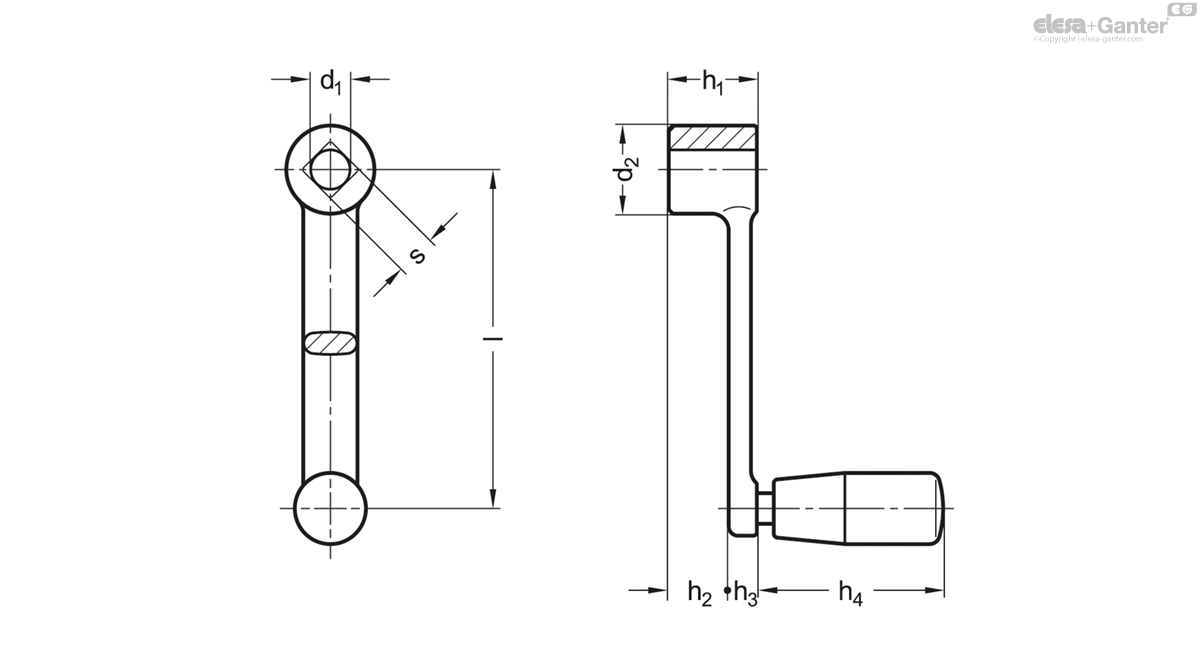

Length l
s H11 Square
d2
h1
h2 ≈
h3
h4 ≈
Ø Griff
80
V 10
22
22
15.4
6.6
45
18
124
100
V 12
26
26
17.7
8.3
55
21
187
125
V 14
28
28
18.8
9.2
71
23
300
160
V 17
32
32
22.6
9.4
71
23
372
200
V 19
38
38
28
9.4
71
23
540
  • Icons/__logo__IF__.png

Kurbelkörper

Edelstahl-Feinguss 1.4308

Planseite der Nabe bearbeitet

Drehbarer Zylindergriff

Kunststoff, Phenolharz (PF)

  • schwarz, glänzend
  • Achsteil
  • Edelstahl 1.4301

Handkurbeln GN 269 sind so gestaltet, dass sie die Anforderungen an eine hygienische Ausführung erfüllen.

Die Zylindergriffe sind aus Phenolharz, was generell eine gute Beständigkeit gegenüber chemischen Einflüssen bedeutet.
