Technical datasheet

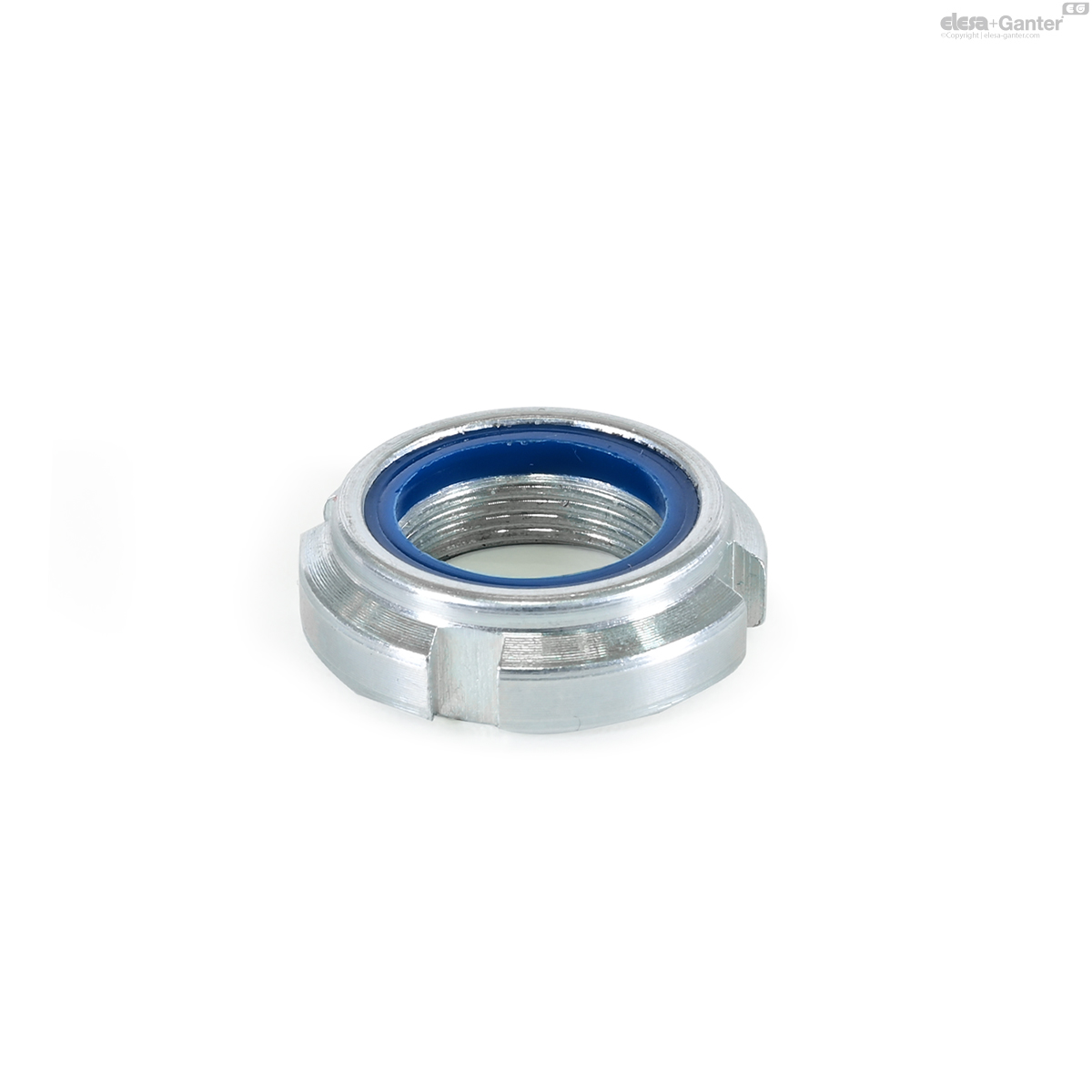

GN 1804.1-STNutmuttern
Stahl
Stahl / Edelstahl, selbstsichernd, mit Polyamideinlage
GN 1804.1-ST
|
Katalog
|

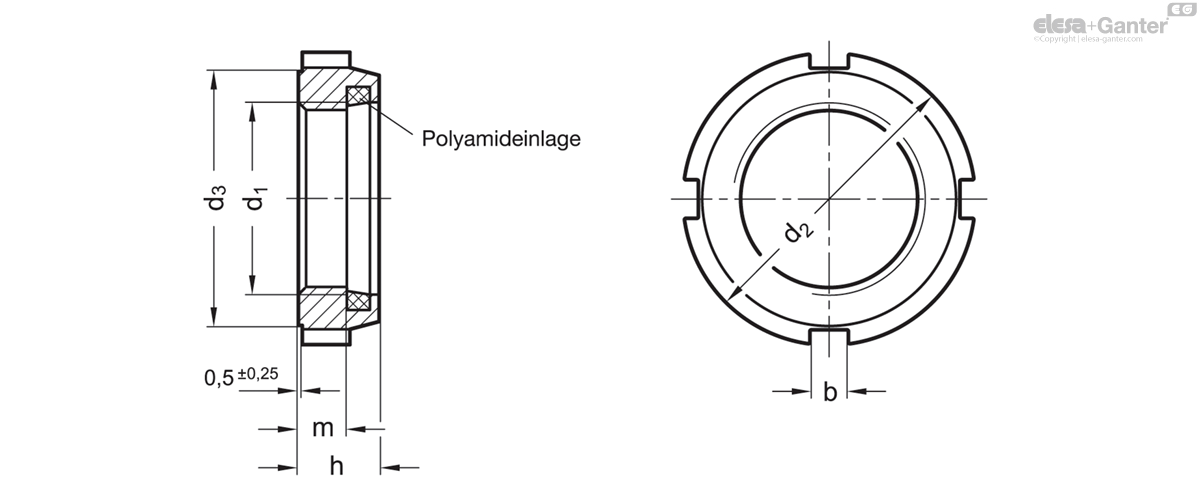

d1 6H
|
d2
|
d3
|
b
|
h
|
m
|
Anzahl der Nuten
|
Hakenschlüssel
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
M 10 x 0.75
|
18
|
15
|
3
|
7.5
|
4.5
|
4
|
DIN 1810-A16-20
|
6
| ||
|
M 10 x 1
|
18
|
15
|
3
|
7.6
|
4.4
|
4
|
DIN 1810-A16-20
|
7
| ||
|
M 12 x 1
|
21
|
18
|
3
|
7.5
|
4.5
|
4
|
DIN 1810-A16-20
|
10
| ||
|
M 12 x 1.5
|
21
|
18
|
3
|
9.2
|
5.7
|
4
|
DIN 1810-A16-20
|
8
| ||
|
M 14 x 1.5
|
24
|
21
|
4
|
10.7
|
6
|
4
|
DIN 1810-A25-28
|
28
| ||
|
M 15 x 1
|
24
|
21
|
4
|
8.5
|
5.5
|
4
|
DIN 1810-A25-28
|
13
| ||
|
M 16 x 1.5
|
28
|
24
|
4
|
10.7
|
6
|
4
|
DIN 1810-A25-28
|
29
| ||
|
M 17 x 1
|
28
|
24
|
4
|
8.5
|
5.5
|
4
|
DIN 1810-A25-28
|
16
| ||
|
M 18 x 1.5
|
28
|
24
|
4
|
10.7
|
7.3
|
4
|
DIN 1810-A25-28
|
30
| ||
|
M 20 x 1
|
32
|
27
|
4
|
9.5
|
6.5
|
4
|
DIN 1810-A30-32
|
24
| ||
|
M 20 x 1.5
|
32
|
27
|
4
|
9.6
|
6
|
4
|
DIN 1810-A30-32
|
31
| ||
|
M 22 x 1.5
|
38
|
33
|
5
|
12.7
|
7
|
4
|
DIN 1810-A40-42
|
44
| ||
|
M 24 x 1.5
|
38
|
33
|
5
|
10.7
|
6.2
|
4
|
DIN 1810-A40-42
|
37
| ||
|
M 25 x 1.5
|
38
|
33
|
5
|
10.5
|
6.5
|
4
|
DIN 1810-A40-42
|
36
| ||
|
M 28 x 1.5
|
44
|
38
|
5
|
11.2
|
6.9
|
4
|
DIN 1810-A45-50
|
52
| ||
|
M 30 x 1.5
|
44
|
38
|
5
|
11
|
6.5
|
4
|
DIN 1810-A45-50
|
45
| ||
|
M 32 x 1.5
|
50
|
44
|
5
|
11.2
|
6.6
|
4
|
DIN 1810-A45-50
|
68
| ||
|
M 35 x 1.5
|
50
|
44
|
5
|
11
|
7
|
4
|
DIN 1810-A45-50
|
58
| ||
|
M 38 x 1.5
|
53
|
47
|
5
|
12.2
|
6.6
|
4
|
DIN 1810-A52-55
|
68
| ||
|
M 40 x 1.5
|
56
|
50
|
6
|
12
|
8.2
|
4
|
DIN 1810-A58-62
|
78
| ||
|
M 42 x 1.5
|
62
|
55
|
6
|
15.2
|
10.6
|
4
|
DIN 1810-A58-62
|
150
| ||
|
M 45 x 1.5
|
62
|
55
|
6
|
12
|
8.2
|
4
|
DIN 1810-A58-62
|
74
| ||
|
M 50 x 1.5
|
68
|
61
|
6
|
13
|
8.5
|
4
|
DIN 1810-A68-75
|
102
| ||
|
M 55 x 2
|
75
|
68
|
7
|
13.5
|
8.5
|
6
|
DIN 1810-A68-75
|
141
| ||
|
M 60 x 2
|
80
|
73
|
7
|
13.5
|
8.5
|
6
|
DIN 1810-A80-90
|
148
|
Mutter
Mutter
- Stahl
- Festigkeitsklasse 5
- verzinkt, blau passiviert
- Edelstahl 1.4301 NI
Einlage
Einlage
Kunststoff, Polyamid (PA)
Einsatztemperatur -30 °C bis +90 °C
Nutmuttern GN 1804.1 sind durch die Polyamideinlage selbstsichernd. Sie sind daher auch als Stellmutter einsetzbar und lassen sich außerdem mehrmals verwenden.
Die Gewindereihe entspricht zum Großteil Wälzlager-Nutmuttern nach DIN 981. Mit den darüber hinaus erhältlichen Abmessungen werden gängige Gewindegrößen im Maschinen- und Vorrichtungsbau abgedeckt.
- DIN 1810 Hakenschlüssel (Artikelnummer siehe Tabelle)
