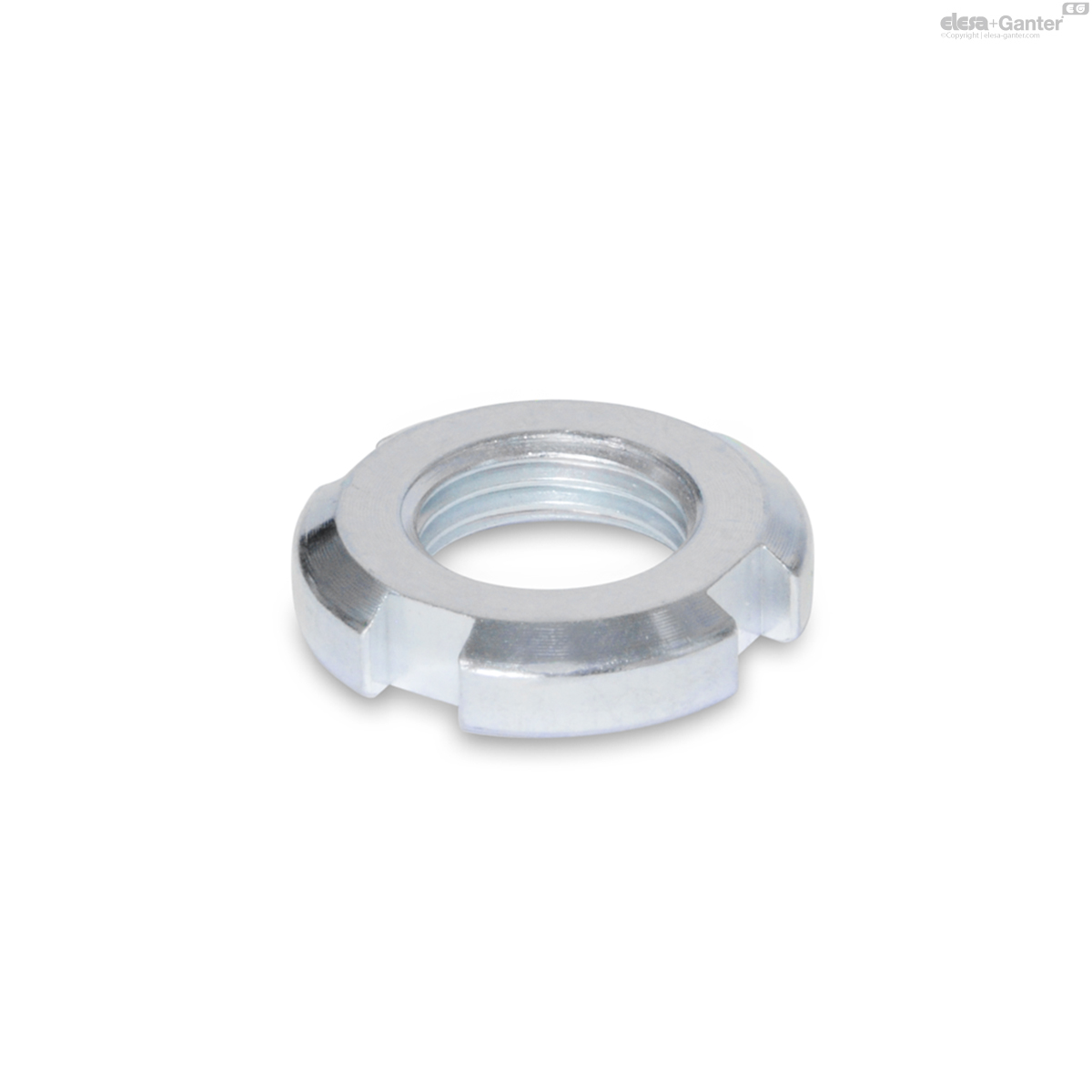

DIN 70852Nutmuttern

Nutmuttern

flache Baumform

  • Icons/__logo__RoHS__.png
Nutmuttern
Nutmuttern

DIN 70852

Katalog

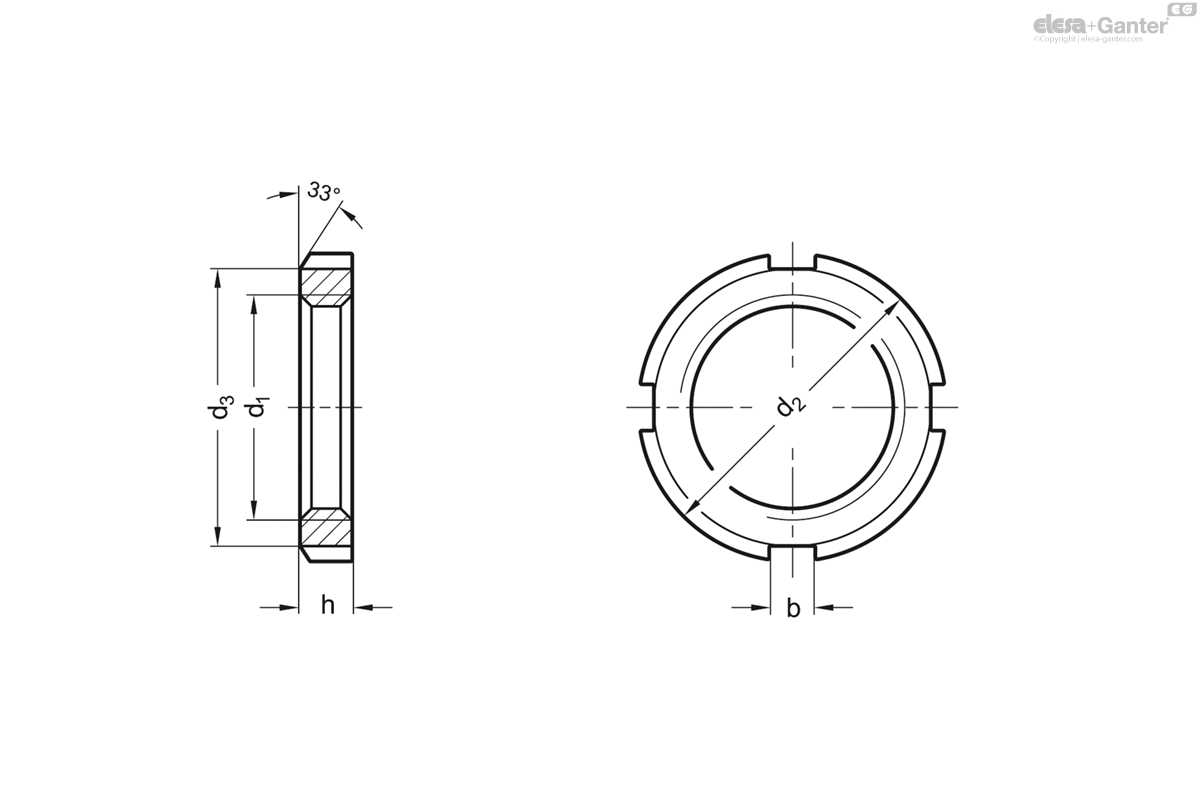

d1
d2 h12
d3
b
h h11
Artikelnr. Hakenschlüssel
M 10 x 1
20
16
4.5
5
DIN 1810-A16-20
8
M 12 x 1.5
22
18
4.5
6
DIN 1810-A16-20
11
M 14 x 1.5
24
20
4.5
6
DIN 1810-A25-28
14
M 16 x 1.5
28
23
5.5
6
DIN 1810-A25-28
17
M 18 x 1.5
30
25
5.5
6
DIN 1810-A30-32
20
M 20 x 1.5
32
27
5.5
6
DIN 1810-A30-32
20
M 22 x 1.5
36
30
6.5
7
DIN 1810-A34-36
32
M 24 x 1.5
38
32
6.5
7
DIN 1810-A34-36
34
M 26 x 1.5
40
34
6.5
7
DIN 1810-A40-42
36
M 28 x 1.5
42
36
6.5
7
DIN 1810-A40-42
38
M 30 x 1.5
44
38
6.5
7
DIN 1810-A45-50
40
M 32 x 1.5
48
41
7
8
DIN 1810-A45-50
54
M 35 x 1.5
50
43
7
8
DIN 1810-A45-50
54
M 38 x 1.5
54
47
7
8
DIN 1810-A52-55
66
M 40 x 1.5
56
49
7
8
DIN 1810-A58-62
66
M 42 x 1.5
60
52
8
8
DIN 1810-A58-62
80
M 45 x 1.5
62
54
8
8
DIN 1810-A58-62
74
M 48 x 1.5
65
57
8
8
DIN 1810-A65-70
80
M 50 x 1.5
68
60
8
8
DIN 1810-A68-75
84
M 52 x 1.5
70
62
8
8
DIN 1810-A68-75
91
M 55 x 1.5
75
67
8
8
DIN 1810-A68-75
110
M 60 x 1.5
80
71
11
9
DIN 1810-A80-90
124
M 65 x 1.5
85
76
11
9
DIN 1810-A80-90
138
M 70 x 1.5
90
81
11
9
DIN 1810-A80-90
149
M 80 x 1.5
100
91
11
10
DIN 1810-A95-100
186

Stahl ST

  • Festigkeitsklasse 17H
  • verzinkt, blau passiviert

Nutmuttern DIN 70852 dienen zum Einstellen von Spiel oder zur Sicherung von z. B. Welle-Nabe-Verbindungen in axialer Richtung. Die flache Bauform der Nutmutten ermöglicht eine besonders platzsparende Montage.

Ab Größe M45x1,5 sind die Nutmuttern mit 6 Nuten versehen.

  • Hakenschlüssel DIN 1810 (siehe Maßtabelle)
