DIN 1804Nutmuttern

Nutmuttern

Stahl / Edelstahl

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Nutmuttern
Nutmuttern
Nutmuttern

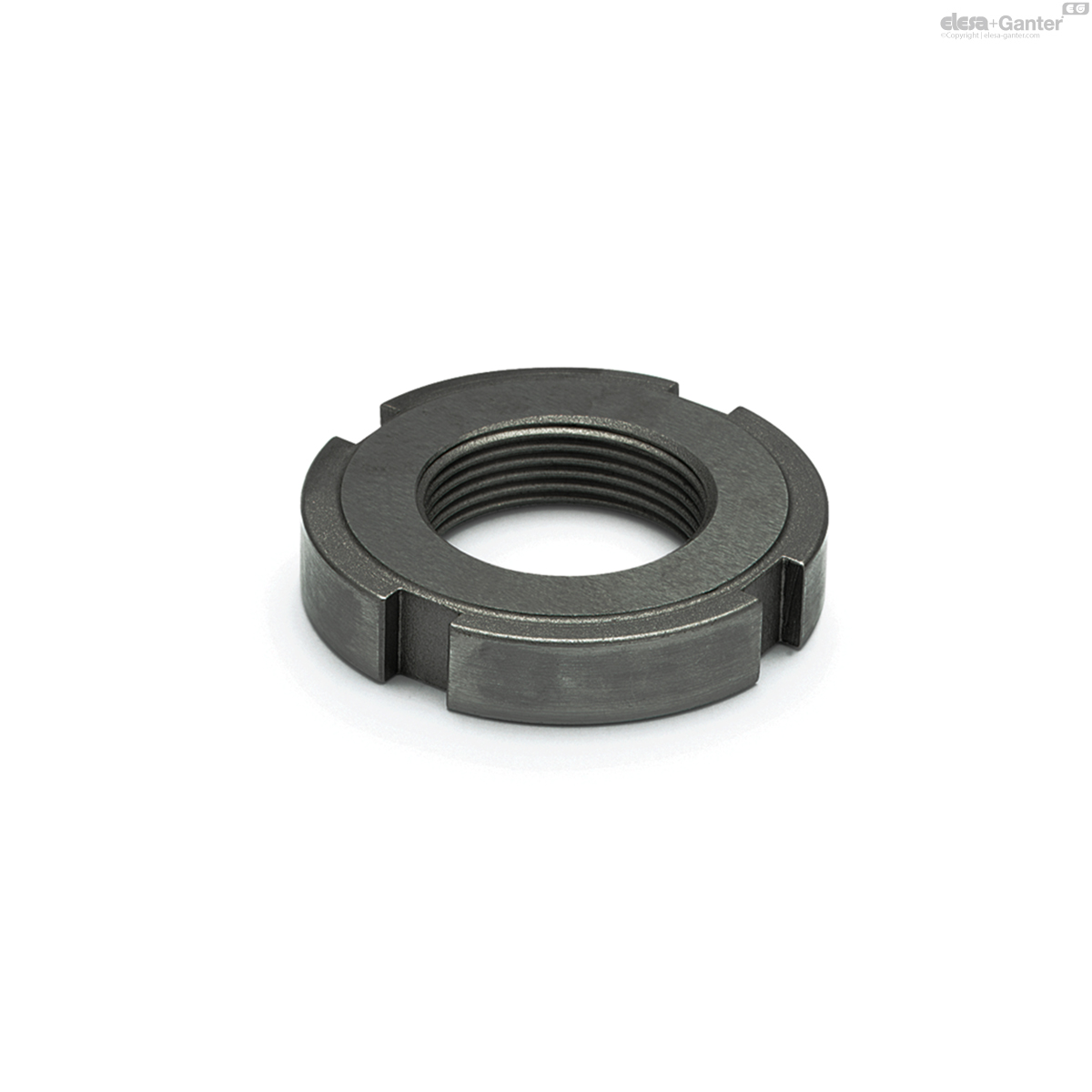

DIN 1804
Nutmuttern

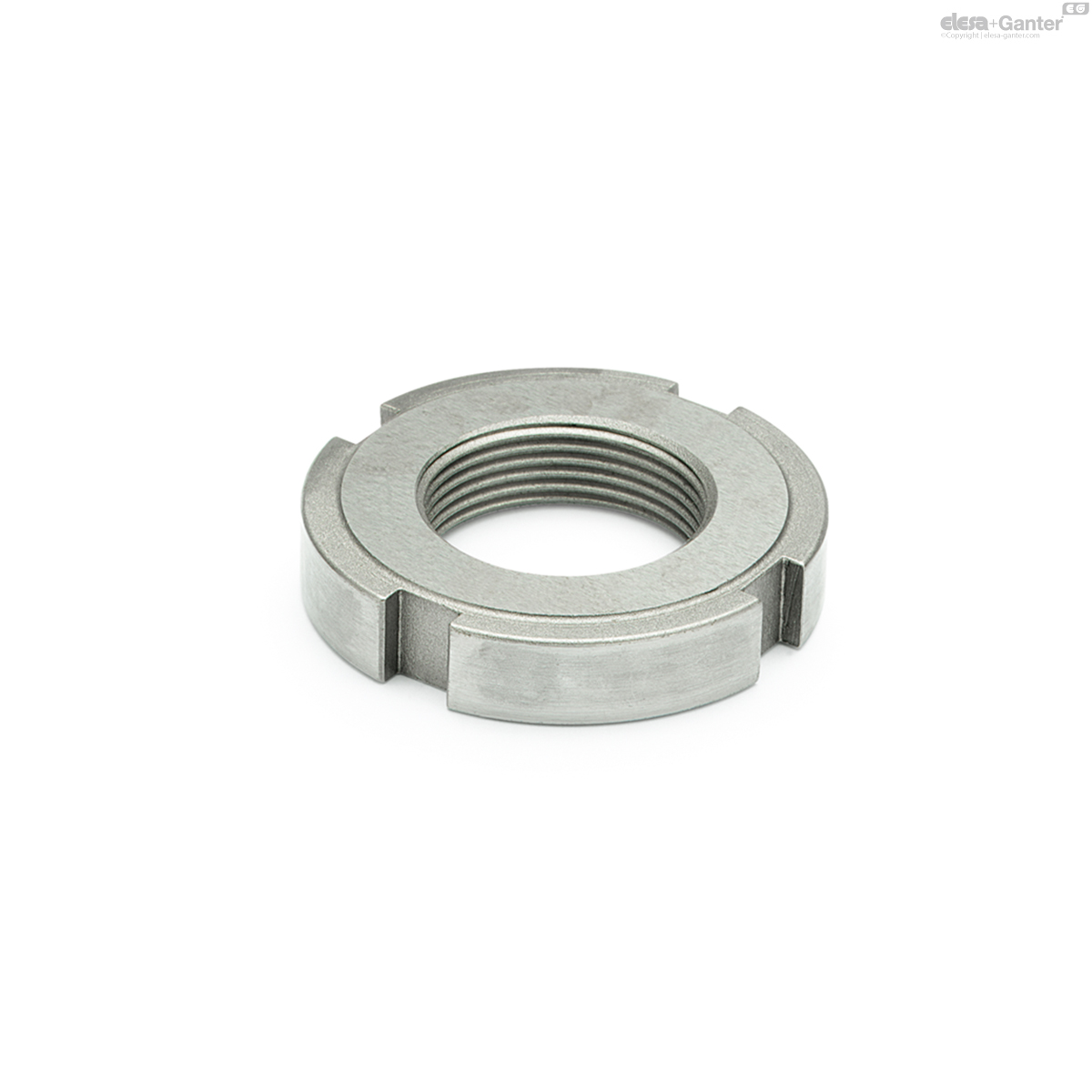

Nutmuttern, Edelstahl
DIN 1804-WNI
Nutmuttern, Edelstahl

DIN 1804

Katalog

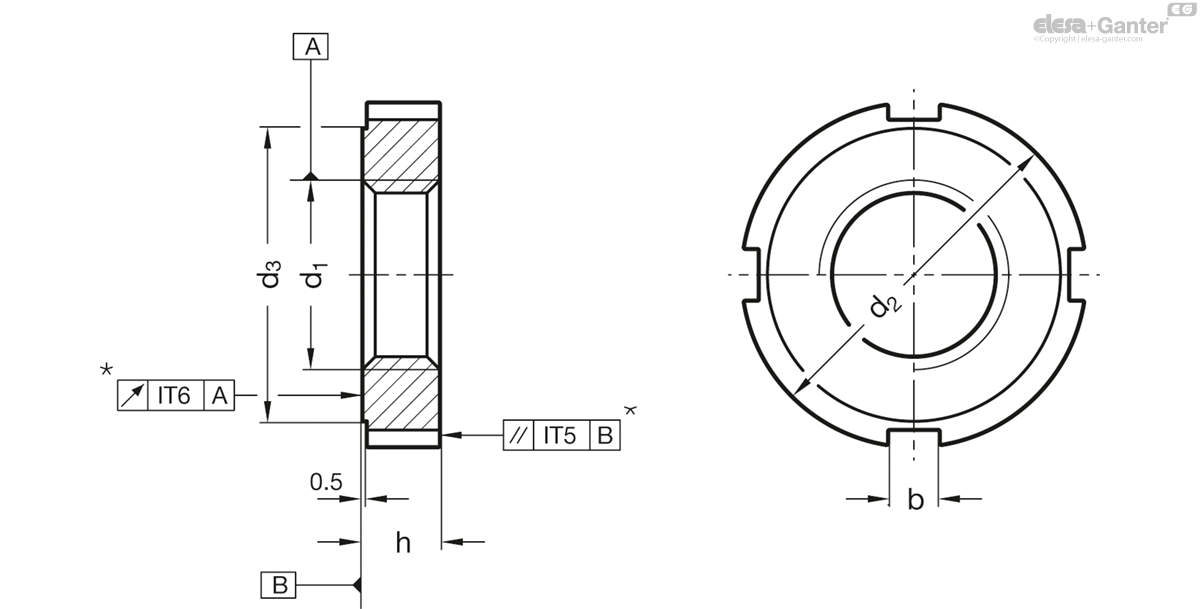

d1
d2 h11
d3
b
h h14
Artikelnr. Hakenschlüssel
M8x1
20
16
4
5
DIN 1810-A16-20
10
M10x1
25
20
5
6
DIN 1810-A25-28
17
M12x1.5
28
23
5
6
DIN 1810-A25-28
20
M14x1.5
30
25
5
7
DIN 1810-A30-32
28
M16x1.5
32
27
5
7
DIN 1810-A30-32
30
M18x1.5
34
28
6
8
DIN 1810-A34-36
35
M20x1.5
36
30
6
8
DIN 1810-A34-36
40
M22x1.5
40
34
6
9
DIN 1810-A40-42
56
M24x1.5
42
36
6
9
DIN 1810-A40-42
60
M26x1.5
45
38
7
10
DIN 1810-A45-50
75
M28x1.5
50
43
7
10
DIN 1810-A45-50
95
M30x1.5
50
43
7
10
DIN 1810-A45-50
90
M32x1.5
52
45
7
11
DIN 1810-A52-55
100
M35x1.5
55
48
7
11
DIN 1810-A52-55
113
M38x1.5
58
50
8
11
DIN 1810-A58-62
120
M40x1.5
62
54
8
12
DIN 1810-A58-62
150
M42x1.5
62
54
8
12
DIN 1810-A58-62
155
M45x1.5
68
60
8
12
DIN 1810-A68-75
175
M48x1.5
75
67
8
13
DIN 1810-A68-75
240
M50x1.5
75
67
8
13
DIN 1810-A68-75
230
M52x1.5
80
70
10
13
DIN 1810-A80-90
240
M55x1.5
80
70
10
13
DIN 1810-A80-90
230
M58x1.5
90
80
10
13
DIN 1810-A80-90
345
M60x1.5
90
80
10
13
DIN 1810-A80-90
39
M8x1
20
16
4
5
DIN 1810-A16-20
10
M10x1
25
20
5
6
DIN 1810-A25-28
17
M12x1.5
28
23
5
6
DIN 1810-A25-28
20
M14x1.5
30
25
5
7
DIN 1810-A30-32
28
M16x1.5
32
27
5
7
DIN 1810-A30-32
30
M18x1.5
34
28
6
8
DIN 1810-A34-36
35
M20x1.5
36
30
6
8
DIN 1810-A34-36
40
M22x1.5
40
34
6
9
DIN 1810-A40-42
56
M24x1.5
42
36
6
9
DIN 1810-A40-42
60
M26x1.5
45
38
7
10
DIN 1810-A45-50
75
M28x1.5
50
43
7
10
DIN 1810-A45-50
95
M30x1.5
50
43
7
10
DIN 1810-A45-50
90
M32x1.5
52
45
7
11
DIN 1810-A52-55
100
M35x1.5
55
48
7
11
DIN 1810-A52-55
113
M38x1.5
58
50
8
11
DIN 1810-A58-62
120
M40x1.5
62
54
8
12
DIN 1810-A58-62
150
M42x1.5
62
54
8
12
DIN 1810-A58-62
155
M45x1.5
68
60
8
12
DIN 1810-A68-75
175
M48x1.5
75
67
8
13
DIN 1810-A68-75
240
M50x1.5
75
67
8
13
DIN 1810-A68-75
230
M52x1.5
80
70
10
13
DIN 1810-A80-90
240
M55x1.5
80
70
10
13
DIN 1810-A80-90
230
M58x1.5
90
80
10
13
DIN 1810-A80-90
345
M60x1.5
90
80
10
13
DIN 1810-A80-90
39
* Lagetoleranzen gelten für Form H

Form

  • W: Stahl, ungehärtet
  • WNI: Edelstahl, ungehärtet, ungeschliffen
  • H: Stahl, gehärtet

Form W

Stahl

  • Festigkeitsklasse 5
  • ungehärtet
  • brüniert

Form WNI

Edelstahl nichtrostend, 1.4305

  • ungehärtet

Form H

Stahl

  • Festigkeitsklasse 5
  • gehärtet HRC 60 ± 2 (Gewinde nicht gehärtet)
  • Planflächen geschliffen oder feingedreht

Bei Nutmuttern DIN 1804 ist die abgesetzte Planfläche d3 als Anlagefläche vorzusehen.

Ab Größe M45x1,5 sind die Nutmuttern mit 6 Nuten versehen.

Das amtliche Normblatt sieht noch weitere Größen bis (M 200 x 3) vor.

  • Hakenschlüssel DIN 1810 (siehe Maßtabelle)
