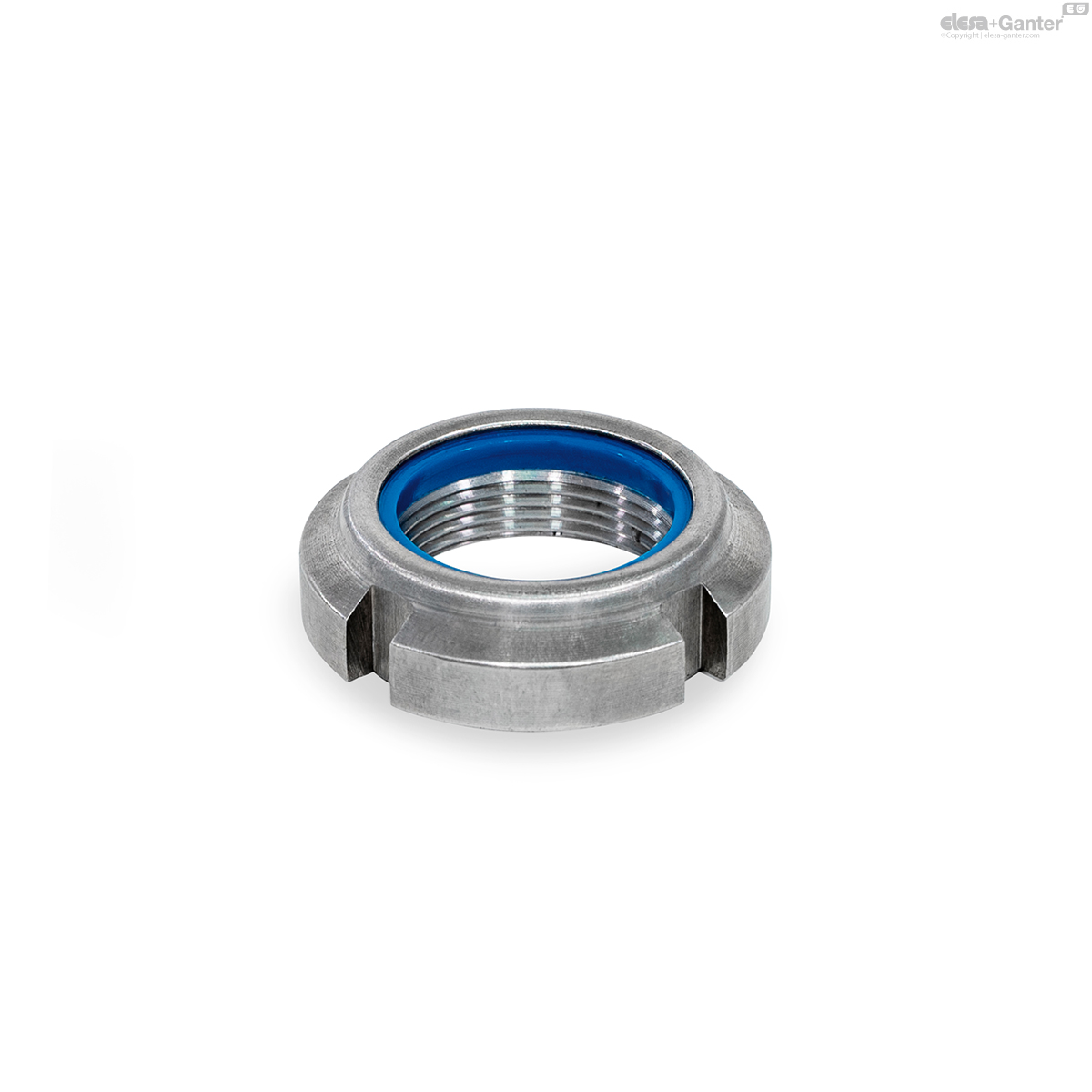

GN 1804.1-NINutmuttern
Edelstahl
Stahl / Edelstahl, selbstsichernd, mit Polyamideinlage
|
Katalog
|

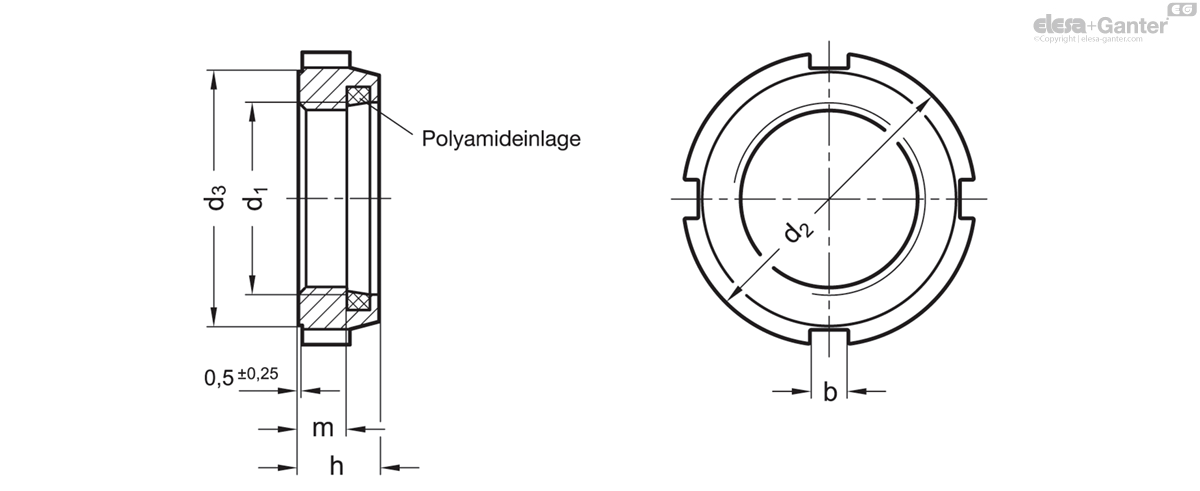

d1 6H
|
d2
|
d3
|
b
|
h
|
m
|
Number of slots
|
C-Spanner
|
|
|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
GN 1804.1-M10x0,75-NI
|
M 10 x 0.75
|
18
|
15
|
3
|
7.5
|
4.5
|
4
|
DIN 1810-A16-20
|
6
|
|
GN 1804.1-M12x1-NI
|
M 12 x 1
|
21
|
18
|
3
|
7.5
|
4.5
|
4
|
DIN 1810-A16-20
|
8
|
|
GN 1804.1-M15x1-NI
|
M 15 x 1
|
24
|
21
|
4
|
8.5
|
5.5
|
4
|
DIN 1810-A25-28
|
11
|
|
GN 1804.1-M17x1-NI
|
M 17 x 1
|
28
|
24
|
4
|
8.5
|
5.5
|
4
|
DIN 1810-A25-28
|
17
|
|
GN 1804.1-M20x1-NI
|
M 20 x 1
|
32
|
27
|
4
|
9.5
|
6.5
|
4
|
DIN 1810-A30-32
|
24
|
|
GN 1804.1-M25x1,5-NI
|
M 25 x 1.5
|
38
|
33
|
5
|
10.5
|
6.5
|
4
|
DIN 1810-A40-42
|
34
|
|
GN 1804.1-M30x1,5-NI
|
M 30 x 1.5
|
44
|
38
|
5
|
11
|
6.5
|
4
|
DIN 1810-A45-50
|
44
|
|
GN 1804.1-M35x1,5-NI
|
M 35 x 1.5
|
50
|
44
|
5
|
11
|
7
|
4
|
DIN 1810-A45-50
|
61
|
|
GN 1804.1-M40x1,5-NI
|
M 40 x 1.5
|
56
|
50
|
6
|
12
|
8.2
|
4
|
DIN 1810-A58-62
|
79
|
|
GN 1804.1-M45x1,5-NI
|
M 45 x 1.5
|
62
|
55
|
6
|
12
|
8.2
|
4
|
DIN 1810-A58-62
|
94
|
Mutter
Mutter
- Stahl
- Festigkeitsklasse 5
- verzinkt, blau passiviert
- Edelstahl 1.4301 NI
Einlage
Einlage
Kunststoff, Polyamid (PA)
Einsatztemperatur -30 °C bis +90 °C
Nutmuttern GN 1804.1 sind durch die Polyamideinlage selbstsichernd. Sie sind daher auch als Stellmutter einsetzbar und lassen sich außerdem mehrmals verwenden.
Die Gewindereihe entspricht zum Großteil Wälzlager-Nutmuttern nach DIN 981. Mit den darüber hinaus erhältlichen Abmessungen werden gängige Gewindegrößen im Maschinen- und Vorrichtungsbau abgedeckt.
- DIN 1810 Hakenschlüssel (Artikelnummer siehe Tabelle)
