Technical datasheet
NDL.QEinsteckbuchsen
Einsteckbuchsen
Kunststoff Thermoplast
|
Katalog
|

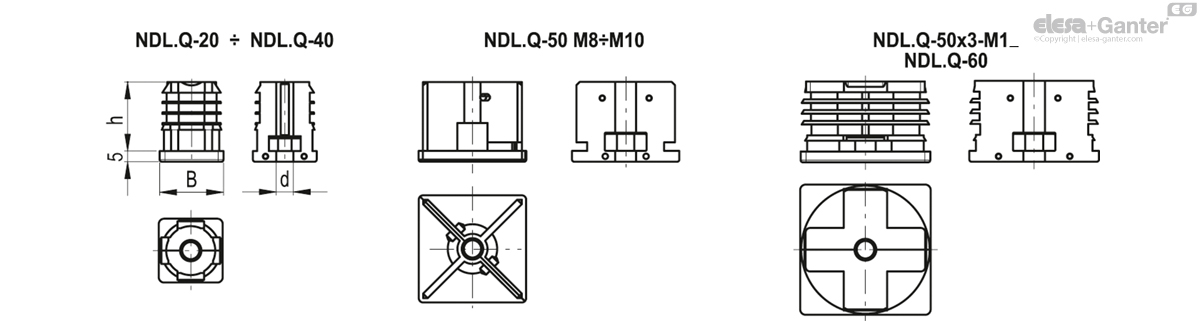

Beschreibung
|
B
|
d
|
h
|
External tube diameter
|
Internal tube diameter min-max
|
Thickness min-max
|
Max. static load*
[N] |
|
|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
430551
|
NDL.Q-20x1.5-2-M6
|
20
|
M6
|
34
|
20
|
17-16
|
1.5-2
|
3000
|
10
|
|
430553
|
NDL.Q-20x1.5-2-M8
|
20
|
M8
|
34
|
20
|
17-16
|
1.5-2
|
3000
|
12
|
|
430555
|
NDL.Q-20x1.5-2-M10
|
20
|
M10
|
33
|
20
|
17-16
|
1.5-2
|
3000
|
17
|
|
430557
|
NDL.Q-20x2-M8
|
20
|
M8
|
34
|
20
|
16
|
2
|
3000
|
12
|
|
430561
|
NDL.Q-25x1-1.5-M8
|
25
|
M8
|
34
|
25
|
23-22
|
1-1.5
|
3000
|
18
|
|
430563
|
NDL.Q-25x1.5-M10
|
25
|
M10
|
33
|
25
|
22
|
1.5
|
3000
|
21
|
|
430565
|
NDL.Q-25x2-M8
|
25
|
M8
|
34
|
25
|
21
|
2
|
3000
|
17
|
|
430567
|
NDL.Q-25x2-M10
|
25
|
M10
|
34
|
25
|
21
|
2
|
3000
|
21
|
|
430571
|
NDL.Q-30x1.5-2-M8
|
30
|
M8
|
34
|
30
|
27-26
|
1.5-2
|
3000
|
22
|
|
430573
|
NDL.Q-30x1.5-2-M10
|
30
|
M10
|
34
|
30
|
27-26
|
1.5-2
|
3000
|
25
|
|
430575
|
NDL.Q-30x2.5-M10
|
30
|
M10
|
33
|
30
|
25
|
2.5
|
3000
|
25
|
|
430581
|
NDL.Q-35x1-2-M10
|
35
|
M10
|
34
|
35
|
33-31
|
1-2
|
3000
|
30
|
|
430583
|
NDL.Q-35x1.5-M12
|
35
|
M12
|
34
|
35
|
32
|
1.5
|
3000
|
37
|
|
430585
|
NDL.Q-35x1.5-2-M8
|
35
|
M8
|
34
|
35
|
32-31
|
1.5-2
|
3000
|
26
|
|
430587
|
NDL.Q-35x1.5-2-M12
|
35
|
M12
|
34
|
35
|
32-31
|
1.5-2
|
3000
|
36
|
|
430591
|
NDL.Q-40x1.5-2-M8
|
40
|
M8
|
33
|
40
|
37-36
|
1.5-2
|
3000
|
35
|
|
430593
|
NDL.Q-40x1.2-1.5-M10
|
40
|
M10
|
33
|
40
|
37.6-37
|
1.2-1.5
|
3000
|
43
|
|
430595
|
NDL.Q-40x1.5-2-M10
|
40
|
M10
|
33
|
40
|
37-36
|
1.5-2
|
3000
|
43
|
|
430597
|
NDL.Q-40x1.5-2-M12
|
40
|
M12
|
33
|
40
|
37-36
|
1.5-2
|
3000
|
44
|
|
430599
|
NDL.Q-40x1.5-2-M16
|
40
|
M16
|
33
|
40
|
37-36
|
1.5-2
|
3000
|
55
|
|
430601
|
NDL.Q-40x2-M8
|
40
|
M8
|
34
|
40
|
36
|
2
|
3000
|
27
|
|
430603
|
NDL.Q-40x3-M10
|
40
|
M10
|
33
|
40
|
34
|
3
|
3000
|
41
|
|
430611
|
NDL.Q-50x1.5-M10
|
50
|
M10
|
34
|
50
|
47
|
1.5
|
3000
|
42
|
|
430613
|
NDL.Q-50x2-M8
|
50
|
M8
|
34
|
50
|
46
|
2
|
3000
|
37
|
|
430615
|
NDL.Q-50x2-M10
|
50
|
M10
|
32
|
50
|
46
|
2
|
3000
|
44
|
|
430617
|
NDL.Q-50x2.5-M10
|
50
|
M10
|
33
|
50
|
45
|
2.5
|
3000
|
41
|
|
430619
|
NDL.Q-50x3-M12
|
50
|
M12
|
34
|
50
|
44
|
3
|
3000
|
51
|
|
430621
|
NDL.Q-60x1.5-2-M10
|
60
|
M10
|
34
|
60
|
57-56
|
1.5-2
|
3000
|
72
|
|
430623
|
NDL.Q-60x1.5-2-M12
|
60
|
M12
|
34
|
60
|
57-56
|
1.5-2
|
3000
|
74
|
Material
Kunststoff Thermoplast (Polyamid PA), schwarz, matt
Standardausführung
Mutter Stahl verzinkt DIN 934 (im Lieferumfang enthalten)
Funktionen und Anwendungen

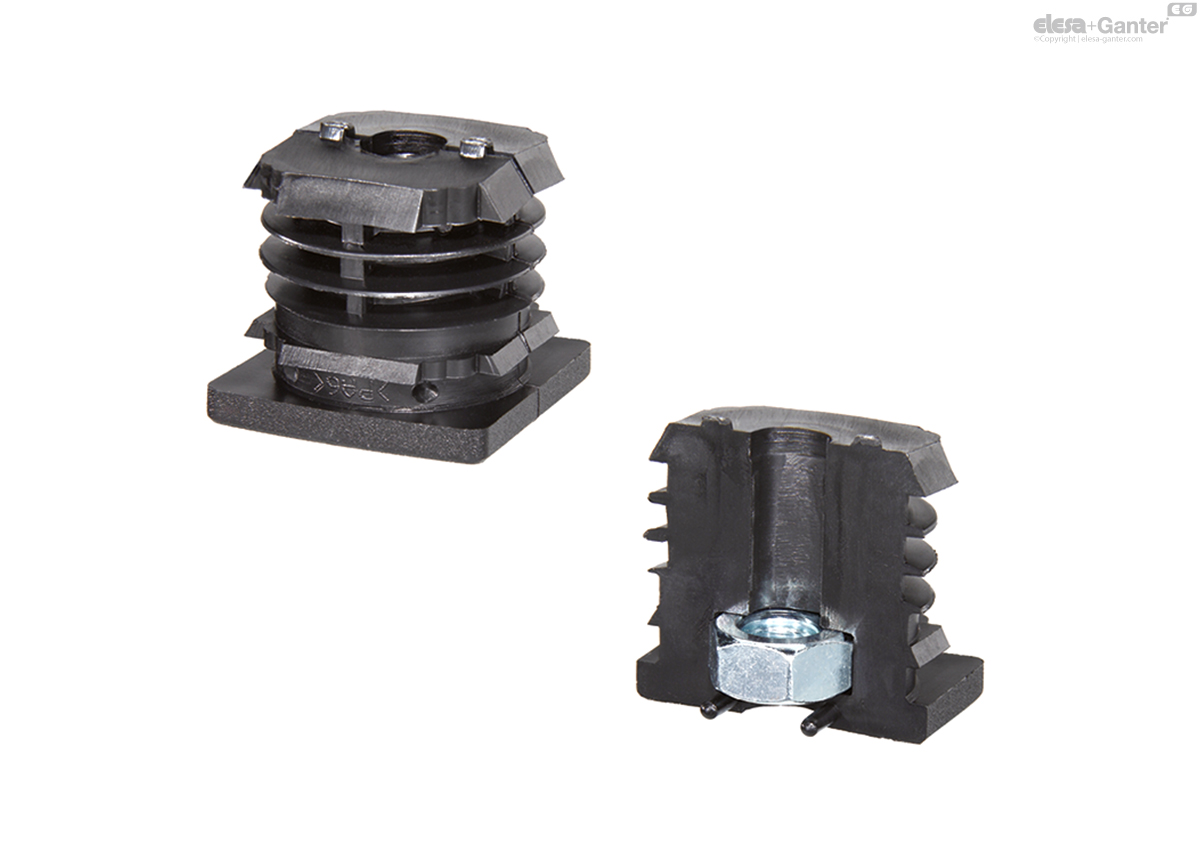

Die beiden Einsteckbuchsenteile sind mittels zweier Stifte, die in speziellen Sitzen untergebracht sind, verbunden. Der Hohlraum im Inneren der Einsteckbuchse ist zur Aufnahme einer Sechskantmutter DIN 934 gedacht.
Die Montage erfolgt einfach durch die Positionierung der Einsteckbuchse im Rohr, ohne dass Schrauben oder andere Befestigungselemente benötigt werden.
Sonderausführungen auf Anfrage
Einsteckbuchsen ohne Mutter
