Technical datasheet

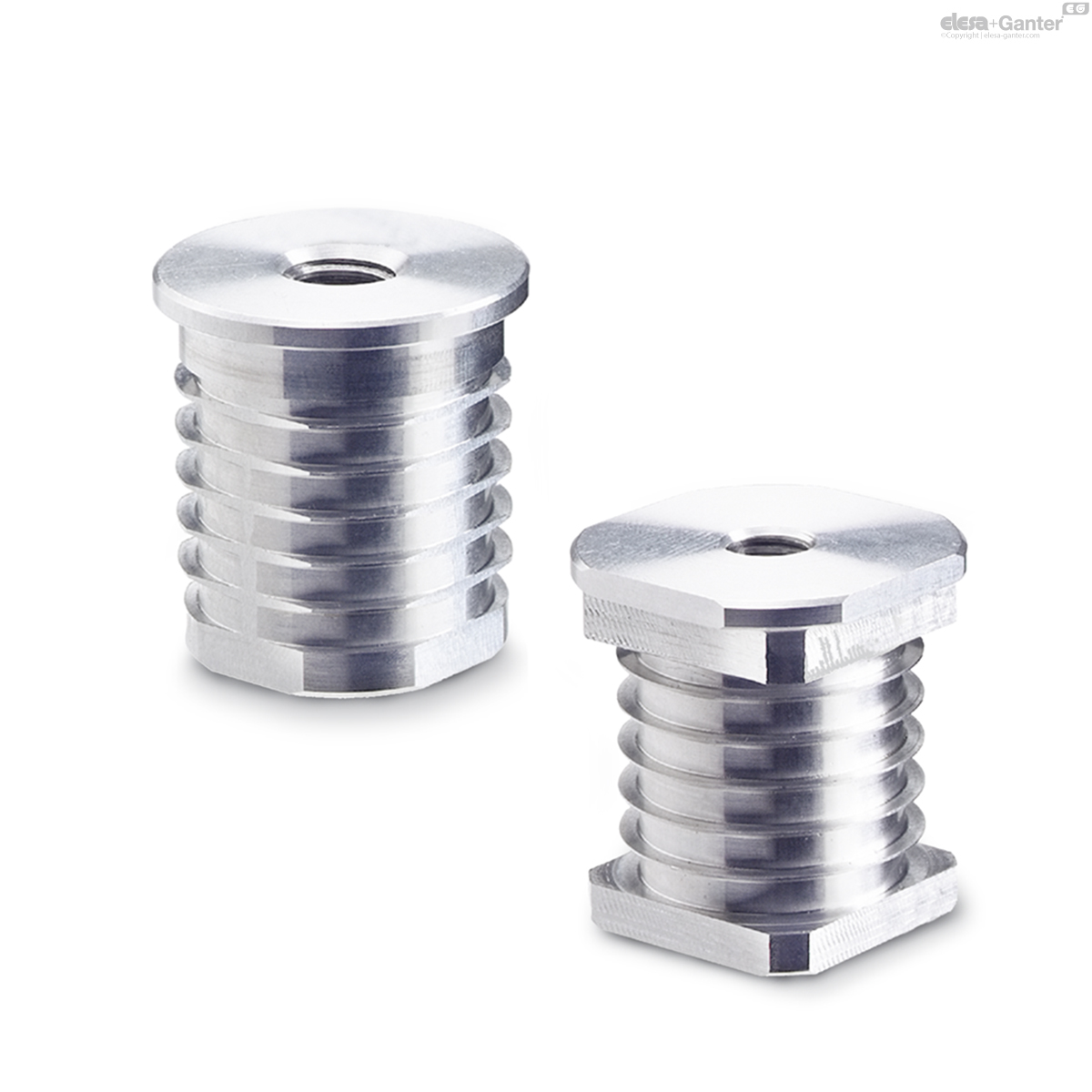

GN 992Einsteckbuchsen
Einsteckbuchsen
Aluminium, für Konstruktionsrohre
GN 992
|
Katalog
|

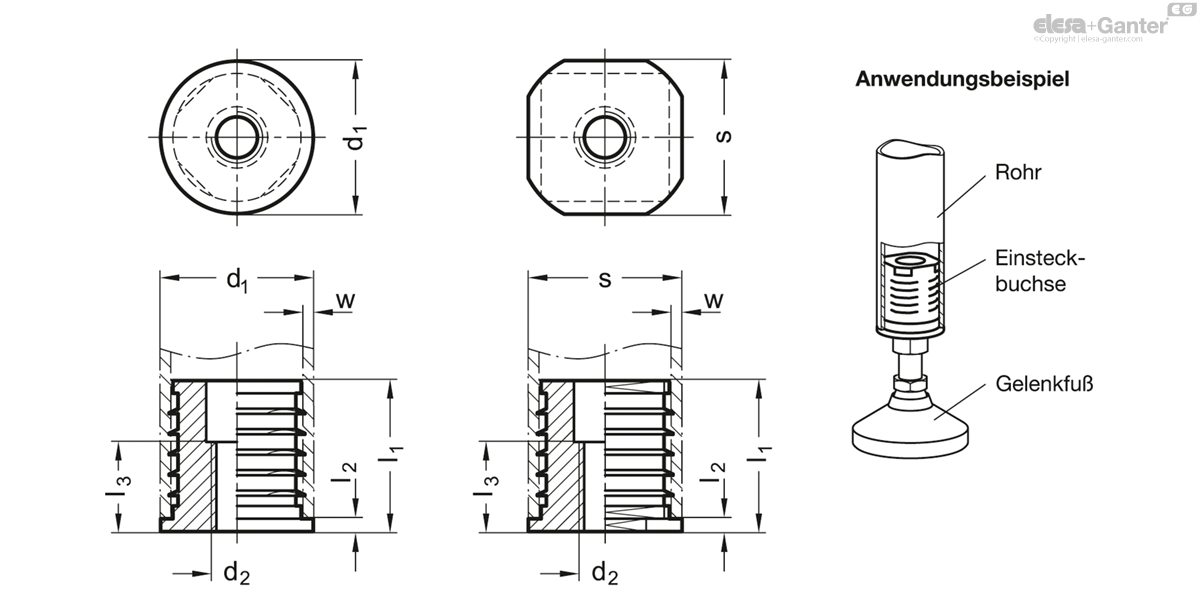

d1
|
s
|
d2
|
l1
|
l2
|
l3 +0.5
|
w
|
Für Rohre
GN 990 |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
D 20
|
-
|
M 8
|
29.5
|
2.5
|
16
|
2
|
D 20
|
10
| ||
|
D 25
|
-
|
M 8
|
'29.5
|
2.5
|
16
|
2
|
D 25
|
22
| ||
|
D 25
|
-
|
M 10
|
33.5
|
2.5
|
16
|
2
|
D 25
|
22
| ||
|
D 30
|
-
|
M 8
|
33.5
|
2.5
|
18
|
2
|
D 30
|
34
| ||
|
D 30
|
-
|
M 10
|
33.5
|
2.5
|
18
|
2
|
D 30
|
45
| ||
|
D 32
|
-
|
M 8
|
33.5
|
2.5
|
18
|
2
|
D 32
|
50
| ||
|
D 32
|
-
|
M 10
|
33.5
|
2.5
|
18
|
2
|
D 32
|
50
| ||
|
D 35
|
-
|
M 10
|
37.5
|
2.5
|
24
|
2
|
D 35
|
55
| ||
|
D 35
|
-
|
M 12
|
37.5
|
2.5
|
24
|
2
|
D 35
|
55
| ||
|
D 40
|
-
|
M 10
|
41.5
|
2.5
|
24
|
3
|
D 40
|
78
| ||
|
D 40
|
-
|
M 12
|
41.5
|
2.5
|
24
|
3
|
D 40
|
78
| ||
|
D 42
|
-
|
M 10
|
41.5
|
2.5
|
24
|
3
|
D 42
|
91
| ||
|
D 42
|
-
|
M 12
|
41.5
|
2.5
|
24
|
3
|
D 42
|
90
| ||
|
D 45
|
-
|
M 12
|
45.5
|
2.5
|
30
|
3
|
D 45
|
110
| ||
|
D 45
|
-
|
M 16
|
45.5
|
2.5
|
30
|
3
|
D 45
|
110
| ||
|
D 48
|
-
|
M 12
|
45.5
|
2.5
|
30
|
3
|
D 48
|
130
| ||
|
D 48
|
-
|
M 16
|
45.5
|
2.5
|
30
|
3
|
D 48
|
130
| ||
|
D 50
|
-
|
M 12
|
45.5
|
2.5
|
30
|
3
|
D 50
|
145
| ||
|
D 50
|
-
|
M 16
|
45.5
|
2.5
|
30
|
3
|
D 50
|
145
| ||
|
-
|
V 20
|
M 8
|
29.5
|
2.5
|
16
|
2
|
V 20
|
11
| ||
|
-
|
V 25
|
M 8
|
33.5
|
2.5
|
16
|
2
|
V 25
|
22
| ||
|
-
|
V 25
|
M 10
|
33.5
|
2.5
|
16
|
2
|
V 25
|
22
| ||
|
-
|
V 30
|
M 8
|
33.5
|
2.5
|
18
|
2
|
V 30
|
41
| ||
|
-
|
V 30
|
M 10
|
33.5
|
2.5
|
18
|
2
|
V 30
|
40
| ||
|
-
|
V 35
|
M 10
|
37.5
|
2.5
|
24
|
2
|
V 35
|
60
| ||
|
-
|
V 35
|
M 12
|
37.5
|
2.5
|
24
|
2
|
V 35
|
60
| ||
|
-
|
V 40
|
M 10
|
41.5
|
2.5
|
24
|
3
|
V 40
|
90
| ||
|
-
|
V 40
|
M 12
|
41.5
|
2.5
|
24
|
3
|
V 40
|
90
| ||
|
-
|
V 45
|
M 12
|
45.5
|
2.5
|
30
|
3
|
V 45
|
165
| ||
|
-
|
V 45
|
M 16
|
45.5
|
2.5
|
30
|
3
|
V 45
|
120
| ||
|
-
|
V 50
|
M 12
|
45.5
|
2.5
|
30
|
3
|
V 50
|
165
| ||
|
-
|
V 50
|
M 16
|
45.5
|
2.5
|
30
|
3
|
V 50
|
160
|
Aluminium
blank
Einsteckbuchsen GN 992 werden durch Einschlagen mittels Schonhammer montiert. Die Lamellen überbrücken dabei eine Fertigungstoleranz des Innendurchmessers bzw. Innenvierkants von ±0,5 mm. Dadurch wird die Montage von Schrauben in Rohren ermöglicht.
Die Abmessungen sind an Konstruktionsrohre GN 990 , angelehnt, jedoch wird eine Überprüfung der Toleranzlage des Rohrs empfohlen.
