Technical datasheet

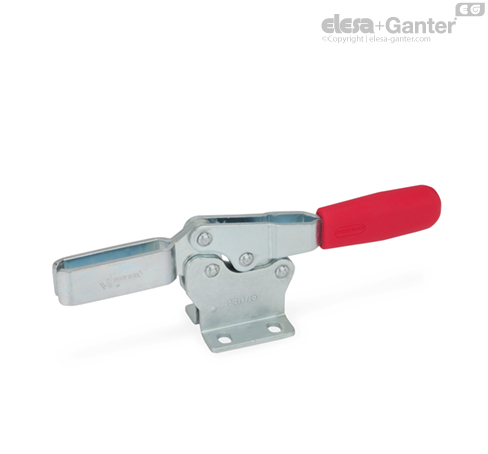

GN 820.1Horizontal-Spanner
Stahl
Stahl / Edelstahl, mit senkrechtem Fuß
GN 820.1
|
Katalog
|
Size
|
FH in N
|
a ≈
|
b1
|
b2
|
b3
|
b4
|
d1
|
d2
|
h1 ≈
|
h2
|
h3
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 820.1-75-N
|
75
|
900
|
20
|
28
|
8
|
4
|
5.5
|
M 5
|
4.5
|
45.5
|
27.5
|
11
|
|
GN 820.1-75-P
|
75
|
900
|
-
|
28
|
8
|
4
|
-
|
M 5
|
4.5
|
45.5
|
27.5
|
11
|
|
GN 820.1-75-NC
|
75
|
900
|
20
|
28
|
8
|
4
|
5.5
|
M 5
|
4.5
|
45.5
|
27.5
|
11
|
|
GN 820.1-130-N
|
130
|
1000
|
32
|
36
|
10
|
5
|
6.5
|
M 6
|
5.5
|
64
|
44
|
16
|
|
GN 820.1-130-P
|
130
|
1000
|
-
|
36
|
10
|
5
|
-
|
M 6
|
5.5
|
64
|
44
|
16
|
|
GN 820.1-130-NC
|
130
|
1000
|
32
|
36
|
10
|
5
|
6.5
|
M 6
|
5.5
|
64
|
44
|
16
|
|
GN 820.1-230-P
|
230
|
1700
|
-
|
44
|
12
|
6
|
-
|
M 8
|
6.5
|
75
|
50
|
18
|
|
GN 820.1-230-NC
|
230
|
1700
|
37
|
44
|
12
|
6
|
8.5
|
M 8
|
6.5
|
75
|
50
|
18
|
|
GN 820.1-230-N
|
230
|
1700
|
37
|
44
|
12
|
6
|
8.5
|
M 8
|
6.5
|
75
|
50
|
18
|
|
GN 820.1-355-NC
|
355
|
1800
|
58
|
60
|
14
|
7
|
10.4
|
M 10
|
8.5
|
102
|
69
|
22
|
|
GN 820.1-355-P
|
355
|
1800
|
-
|
60
|
14
|
7
|
-
|
M 10
|
8.5
|
102
|
69
|
22
|
|
GN 820.1-355-N
|
355
|
1800
|
58
|
60
|
14
|
7
|
10.4
|
M 10
|
8.5
|
102
|
69
|
22
|
|
GN 820.1-455-NC
|
455
|
3200
|
65
|
70
|
18
|
10
|
12.4
|
M 12
|
8.5
|
119
|
80.5
|
26
|
|
GN 820.1-455-N
|
455
|
3200
|
65
|
70
|
18
|
10
|
12.4
|
M 12
|
8.5
|
119
|
80.5
|
26
|
|
GN 820.1-455-P
|
455
|
3200
|
-
|
70
|
18
|
10
|
-
|
M 12
|
8.5
|
119
|
80.5
|
26
|

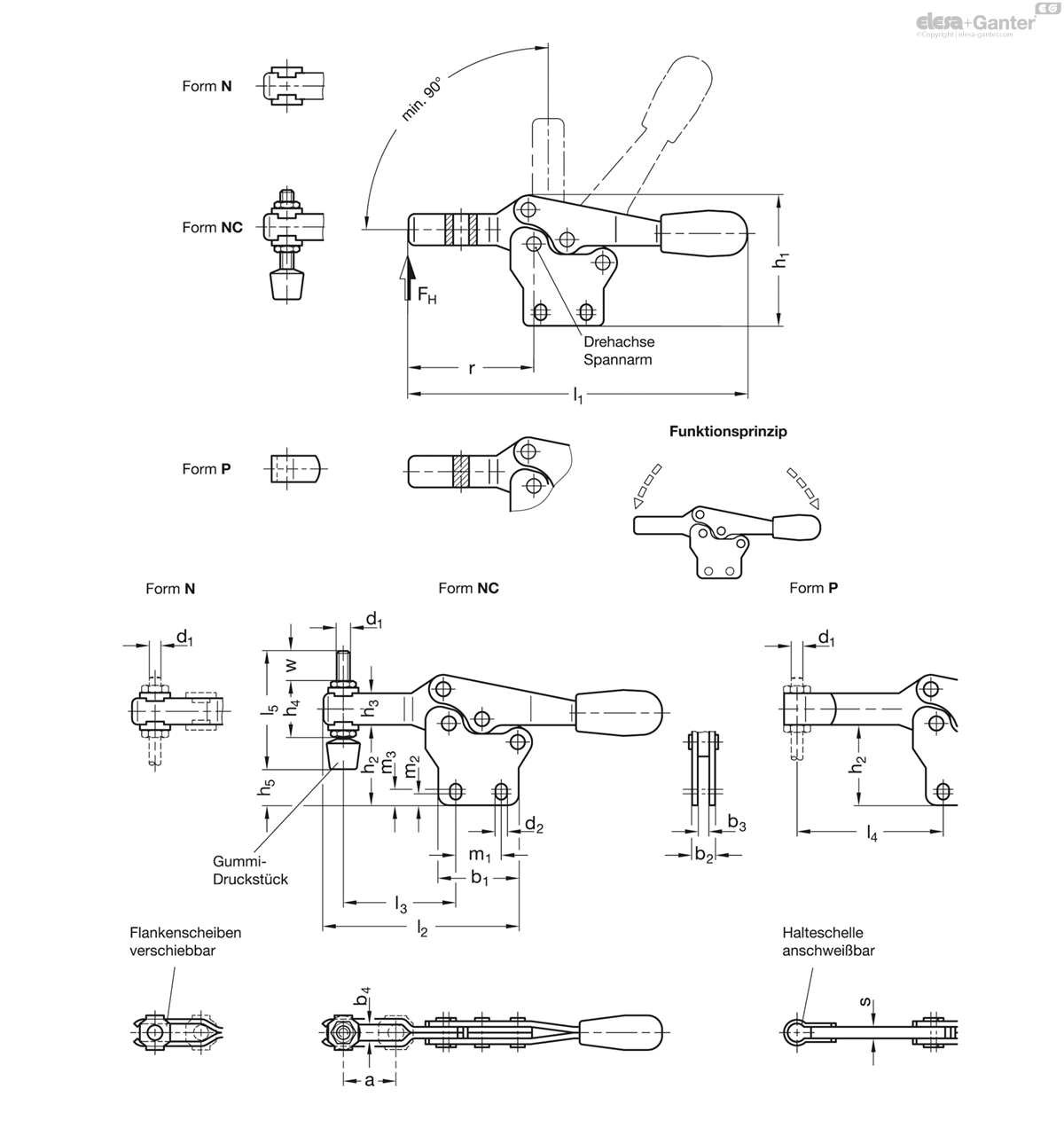

Form

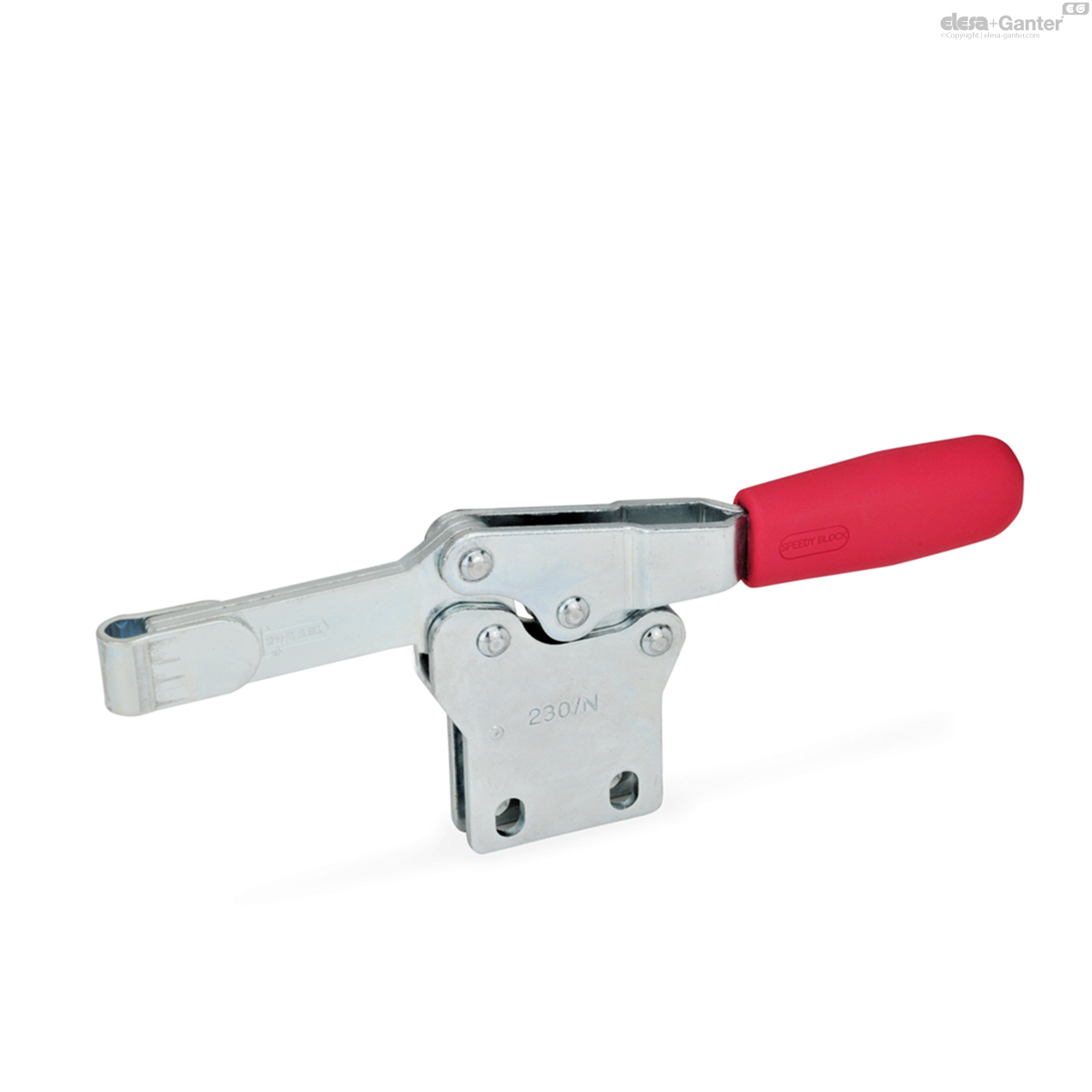

- N: offener Spannarm mit 2 Flankenscheiben
- NC: offener Spannarm, mit 2 Flankenscheiben und GN 708.1 Andrückschraube
- P: massiver Spannarm mit Halteschelle zum Anschweißen
Ausführung in Stahl
- Einsatzstahl C 10, verzinkt. blau passiviert
- Lagerbolzen vergütet
- Lagerbuchsen (ab Gr. 355) einsatzgehärtet
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
- Stahl, verzinkt
- Gummi-Druckstück 85 Shore A

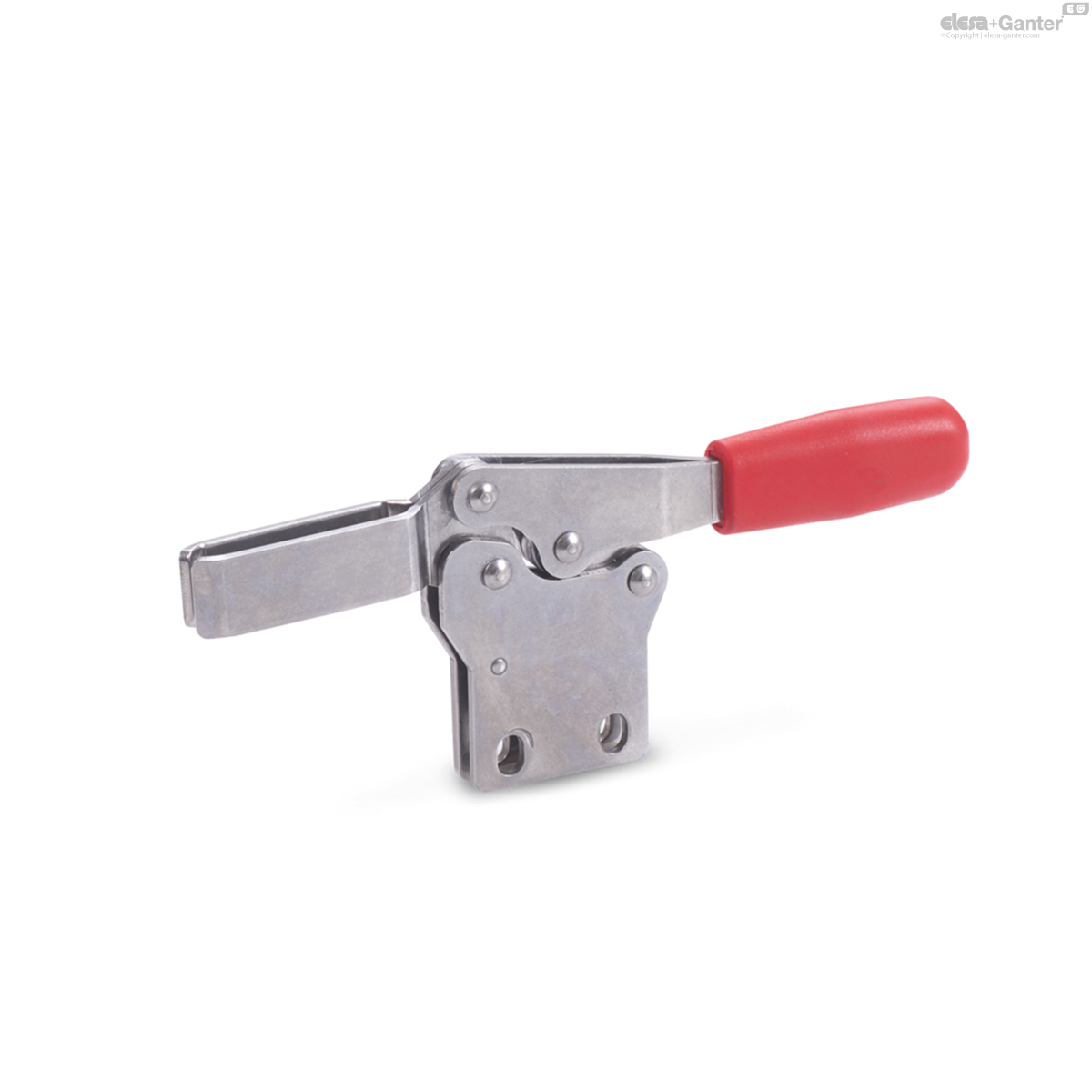

Ausführung in Edelstahl nichtrostend NI
Edelstahl nichtrostend, 1.4301
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
- Edelstahl nichtrostend, 1.4301
- Gummi-Druckstück 85 Shore A
Horizontal-Spanner GN 820.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich in entgegengesetzer Richtung.
Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet.
Horizontal-Spanner mit offenem Spannarm nehmen in Form N über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form NC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Vertikal-Spanner in Form P können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit GN 809 Haltern für Andrückschrauben auf besondere Anforderungen angepasst werden.
