GN 801Halter für Andrückschrauben
Halter für Andrückschrauben
für Schnellspanner mit offenem Spannarm
GN 801
|
Katalog
|
d1
|
d2
|
l1
|
l2
|
l3
|
d3
|
s1
|
s2
|
t
|
For toggle clamps
GN 810 GN 810.1 |
GN 812
GN 812.1 |
GN 820
GN 820.1 GN 820.2 GN 820.3 GN 820.4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 801-16-M6
|
16
|
M 6
|
26.5
|
33 (31)*
|
7
|
M 4
|
16 (14)*
|
6.5
|
24 (22)*
|
130
|
-
|
130
|
|
GN 801-18-M8
|
18
|
M 8
|
31
|
38 (37)**
|
8
|
M 5
|
18 (17)**
|
8.5
|
26 (25)**
|
230
|
200
|
230
|
|
GN 801-22-M10
|
22
|
M 10
|
37
|
47 (45)***
|
8
|
M 5
|
22 (20)***
|
10.5
|
30 (28)***
|
330
|
300
|
355
|
|
GN 801-24-M10
|
24
|
M 10
|
41
|
49
|
8
|
M 5
|
24
|
10
|
32
|
-
|
-
|
-
|
|
GN 801-26-M10
|
26
|
M 10
|
39
|
48
|
8
|
M 5
|
22
|
12.5
|
30
|
430
|
-
|
-
|
* Maß in (...) gilt für GN 860** Maß in (...) gilt für GN 812, GN 812.1, GN 862 und GN 862.1*** Maß in (...) gilt für GN 812, GN 812.1, GN 860, GN 862 und GN 862.1
Stahl
verzinkt, blau passiviert

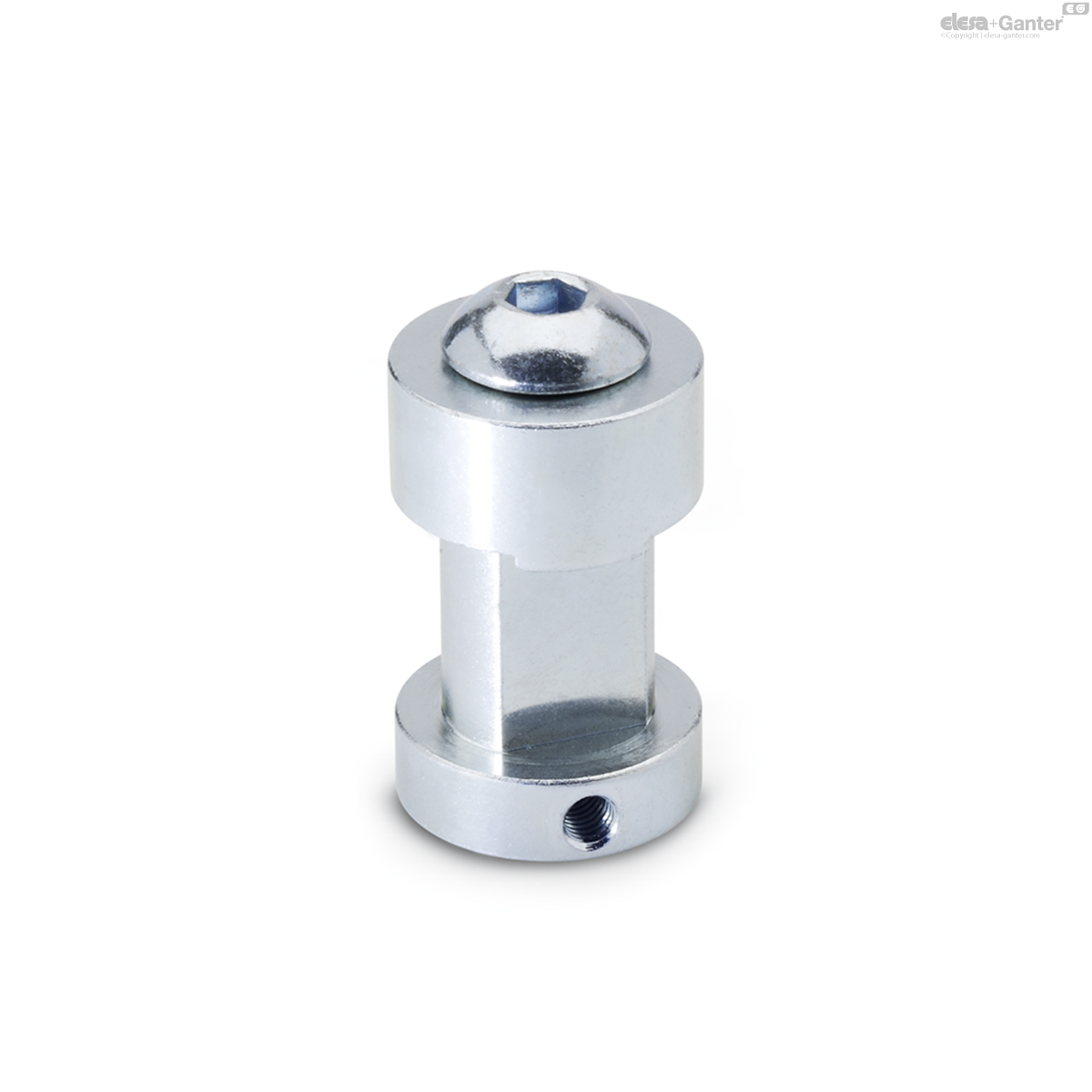

Halter GN 801 für Andrückschrauben wurden für verschiedene Schnellspanner in der Ausführung „offener Spannarm“ entwickelt.

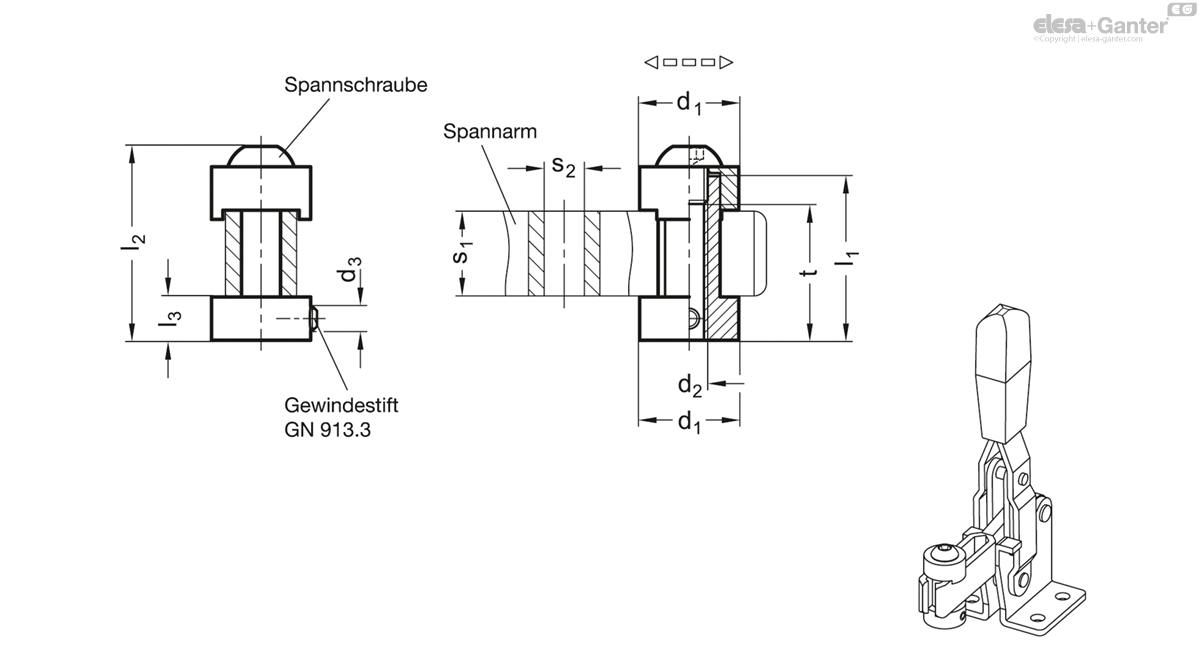

Der Halter kann auf dem Spannarm verschoben und mittels der Spannschraube in der gewünschten Position fixiert werden.
Das Gewinde d2 dient zur Aufnahme der Andrückschrauben, Federelementen und dergleichen.
Dabei kann die optimale Spannhöhe eingestellt werden, ohne dass die Klemmung des Halters auf dem Spannarm gelöst wird.
