Technical datasheet
GN 1804.2Nutmuttern

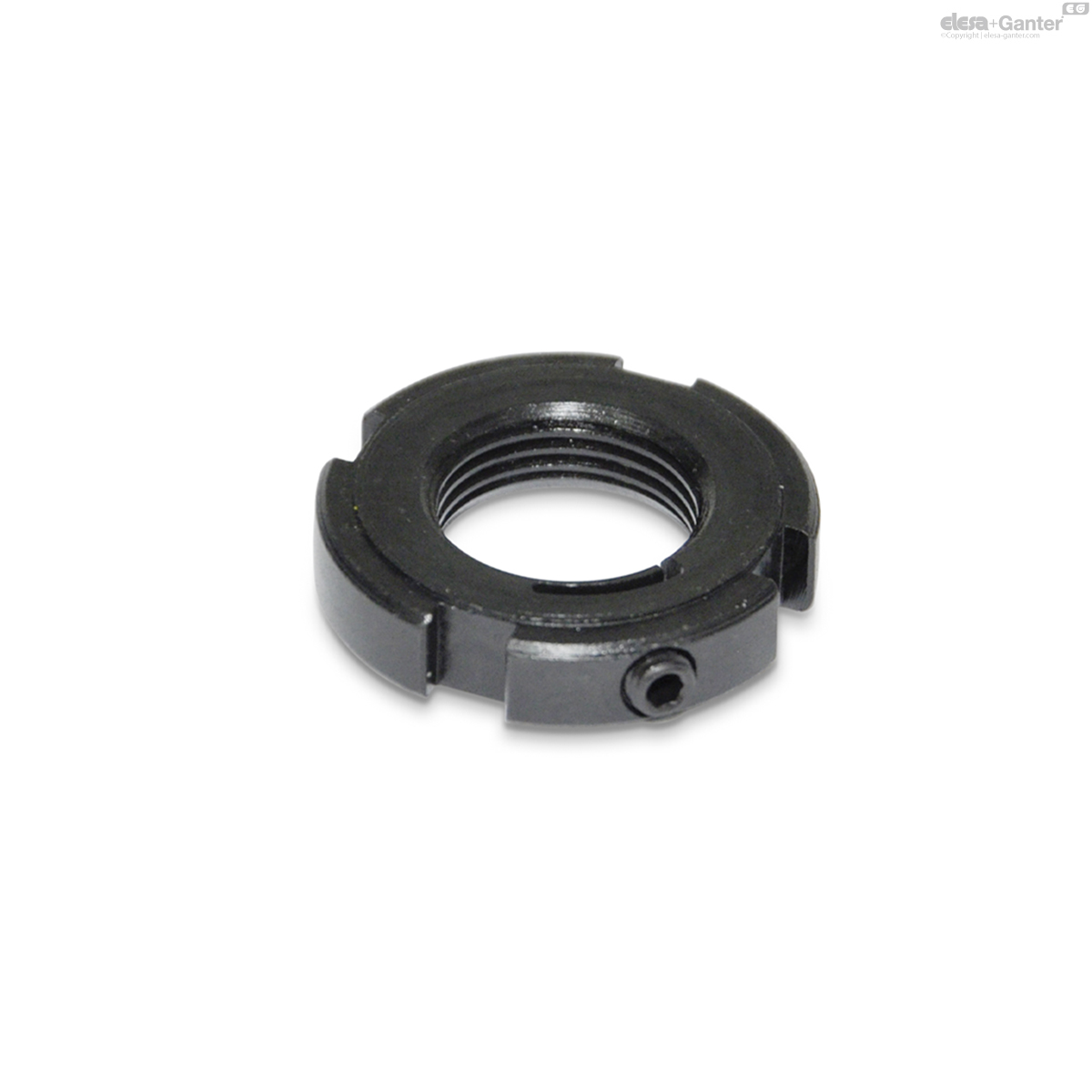

Nutmuttern
mit Gewindesicherung
GN 1804.2
|
Katalog
|

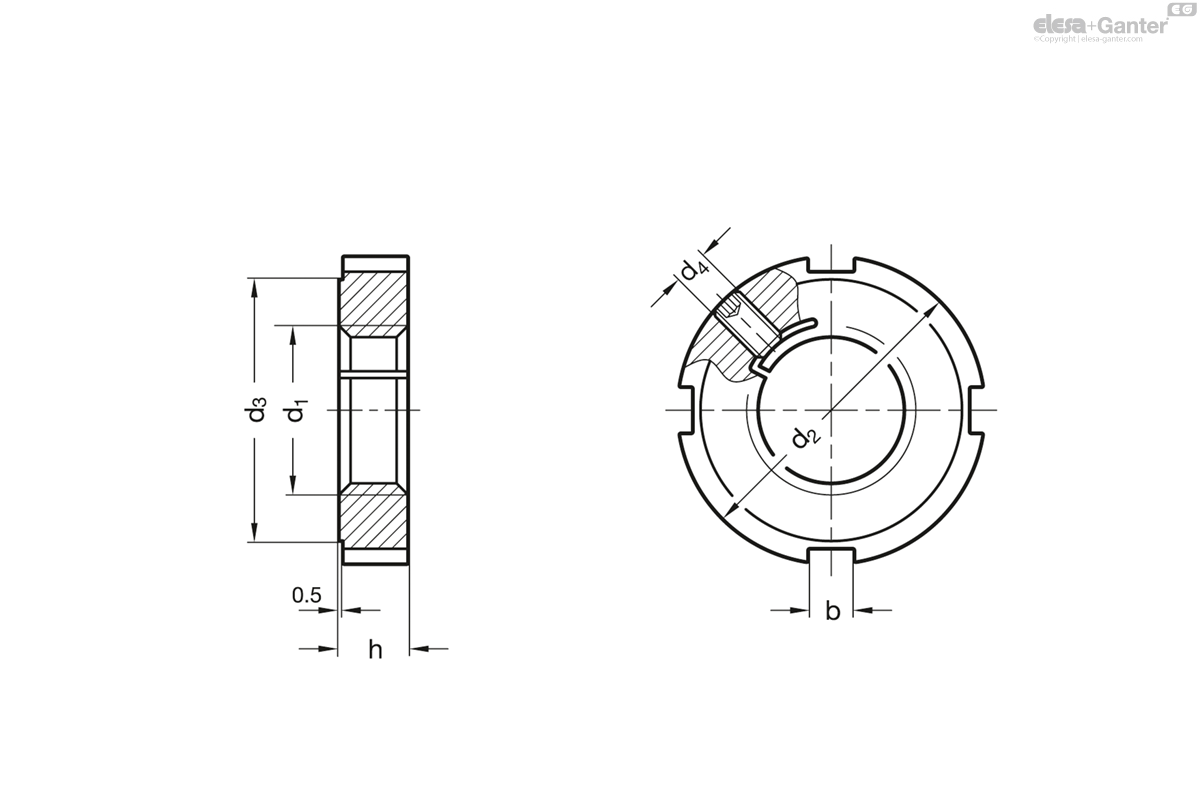

d1
|
d2
|
d3
|
d4
|
b
|
h
|
Artikelnr. Hakenschlüssel
|
|
|
|---|---|---|---|---|---|---|---|---|---|
|
M12x1.5
|
28
|
23
|
M4
|
5
|
6
|
DIN 1810-A25-28
|
20
| ||
|
M14x1.5
|
30
|
25
|
M4
|
5
|
7
|
DIN 1810-A30-32
|
28
| ||
|
M16x1.5
|
32
|
27
|
M5
|
5
|
7
|
DIN 1810-A30-32
|
30
| ||
|
M18x1.5
|
34
|
28
|
M5
|
6
|
8
|
DIN 1810-A34-36
|
35
| ||
|
M20x1.5
|
36
|
30
|
M5
|
6
|
8
|
DIN 1810-A34-36
|
40
| ||
|
M22x1.5
|
40
|
34
|
M5
|
6
|
9
|
DIN 1810-A40-42
|
56
| ||
|
M24x1.5
|
42
|
36
|
M5
|
6
|
9
|
DIN 1810-A40-42
|
60
| ||
|
M30x1.5
|
50
|
43
|
M5
|
7
|
10
|
DIN 1810-A45-50
|
90
| ||
|
M35x1.5
|
55
|
48
|
M6
|
7
|
11
|
DIN 1810-A52-55
|
113
| ||
|
M40x1.5
|
62
|
54
|
M8
|
8
|
12
|
DIN 1810-A58-62
|
150
|
Mutter
Stahl ST
- Festigkeitsklasse 5.8
- brüniert
Gewindestift
Stahl, brüniert
Nutmuttern mit Gewindesicherung GN 1804.2 lassen sich durch ein freigeschnittenes Gewindesegment mittels Gewindestift d4 gegen Verdrehen sichern. Die Sicherung erfolgt dabei beschädigungsfrei über die Gewindeflanken und kann beliebig oft erfolgen.
Die abgesetzte Planfläche d3 ist als axiale Anlagefläche vorzusehen.
- Hakenschlüssel DIN 1810 (siehe Maßtabelle)
