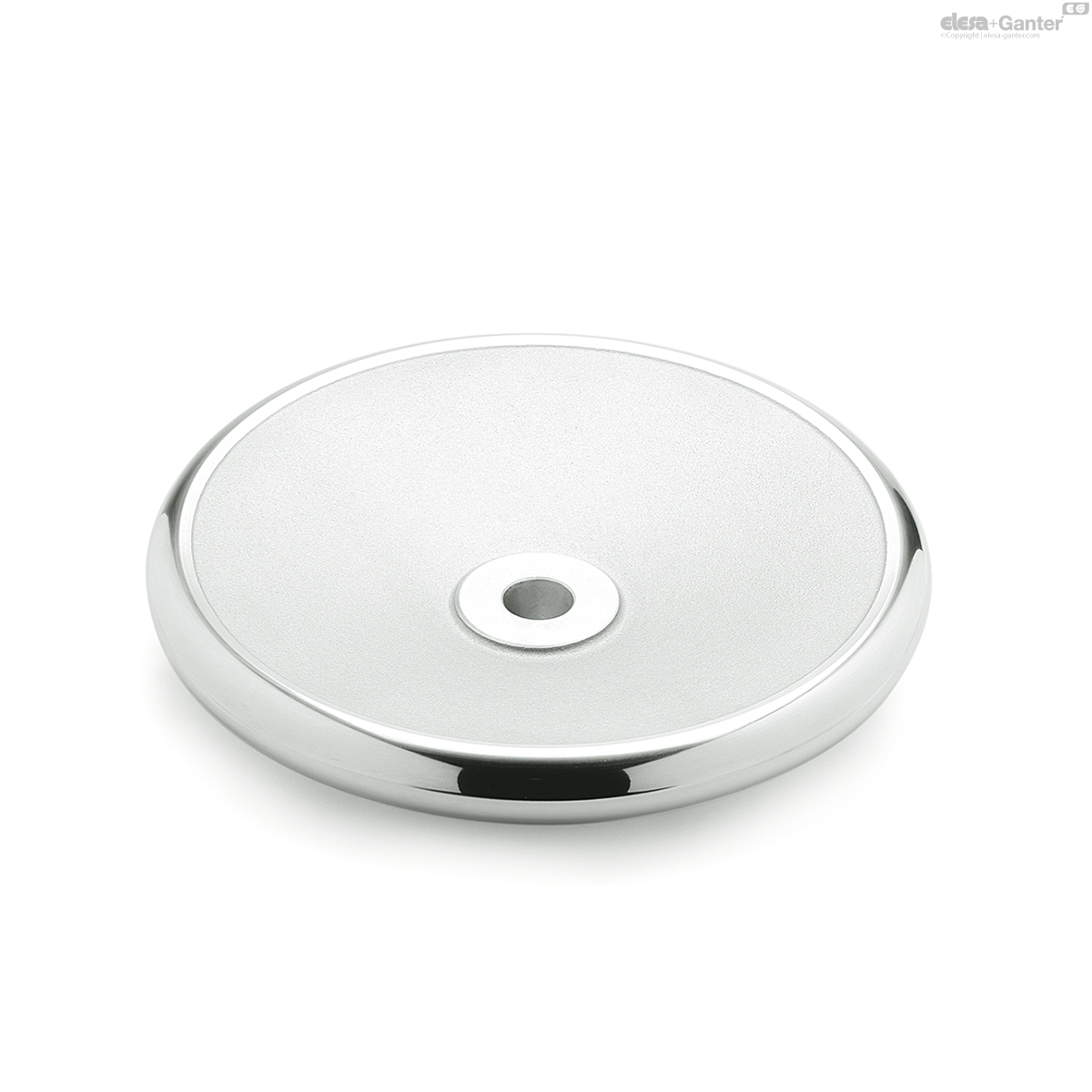

3670-200-B22 DIN 3670-B ohne Nabennut

3670-200-B22

DIN 3670-B ohne Nabennut

Aluminium
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von DIN 3670

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
DIN 3670-200-B22
d1
200
d2H7 Bohrung
22
b
22
d3
42
l1
24
l2 ≈
45
940
3670-200-B22 drawing

Bohrungskennzeichen

  • B: ohne Nabennut
  • K: mit Nabennut DIN 6885-1 P9

Aluminium

  • Nabe bearbeitet
  • Radkranz
  • gedreht und poliert
  • Rundlauf- und Planlaufabweichung des Radkranzes < 0,4
  • unbearbeitete Fläche gestrahlt

Scheibenhandräder DIN 3670 werden in der Regel in der Ausführung ,,ohne Griff’’ verwendet, die Rückseite ist mit Griffmulden versehen. Der Radkranz ist jedoch so ausgebildet, dass die Montage eines Griffes möglich ist.

Auf dem amtlichen Normblatt sind die Handrad-Ø d1=80 und d1=400 nicht vorgesehen.

  • GN 184 Vorlegescheiben (zur axialen Befestigung)
