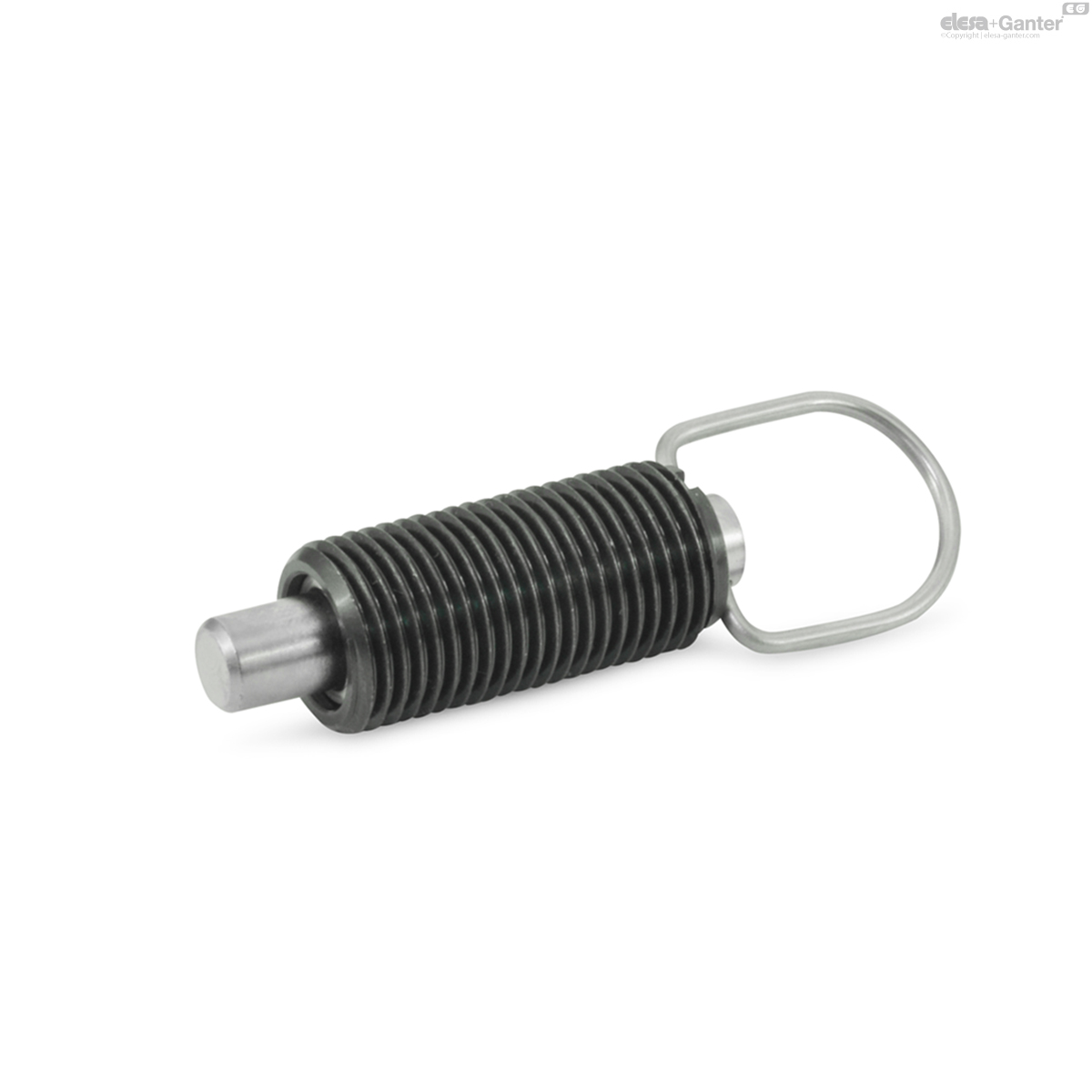

413-8-M16X1,5-A-ST
GN 413 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 413
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 413-8-M16x1,5-A-ST
- d1 Stift -0.05/-0.10
Bohrung H7 - 8
- d2
- M 16 x 1.5
- d3
- 2
- l1 min.
- 9
- l2
- 34
- l4
- 25
- m
- 22
- Federdruck in N ≈
Anfang - 7
- Federdruck in N ≈
Ende - 27
- 45

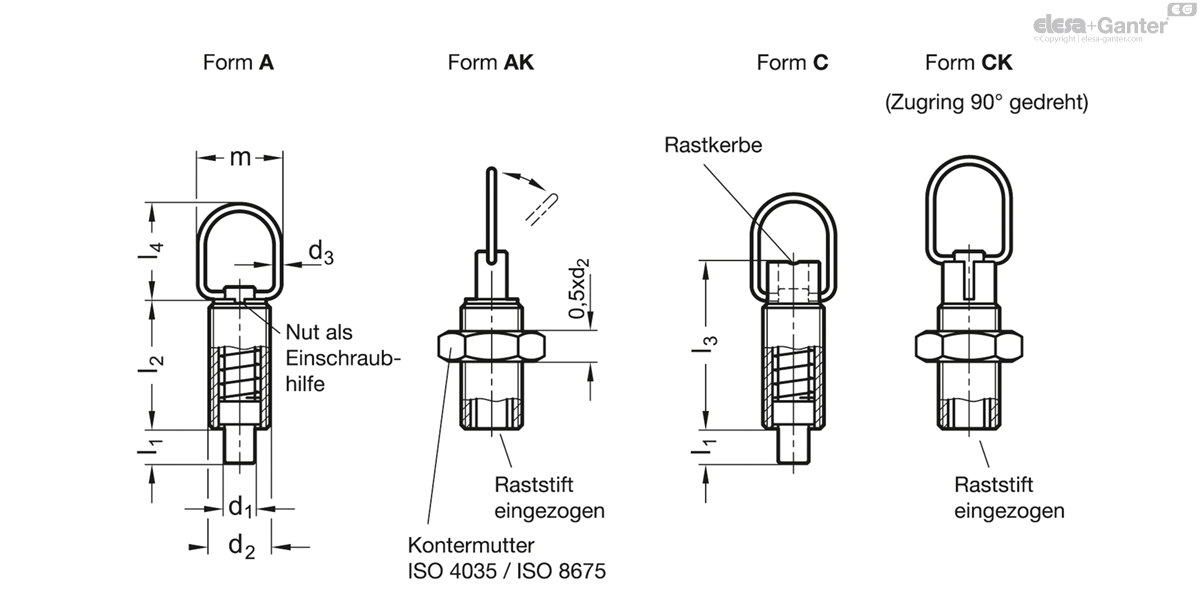

Form
- A: ohne Rastsperre, ohne Kontermutter
- AK: ohne Rastsperre, mit Kontermutter
- C: mit Rastsperre, ohne Kontermutter
- CK: mit Rastsperre, mit Kontermutter
Führung (Gewindeteil)
Ausführung in Stahl ST
brüniert
Führung (Gewindeteil)
Ausführung in Edelstahl nichtrostend, 1.4305 NI
Stift
Edelstahl nichtrostend, 1.4305
chemisch vernickelt
Druckfeder / Zugring
Edelstahl nichtrostend, 1.4310
Der Zugring der Rastbolzen GN 413 kann durch seine Form, sowohl als Einschraubhilfe bei der Montage verwendet werden, als auch als Rastsperre (Form C / Form CK) dienen.
Rastbolzen mit Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Zugring nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Ring in dieser Position gehalten.
