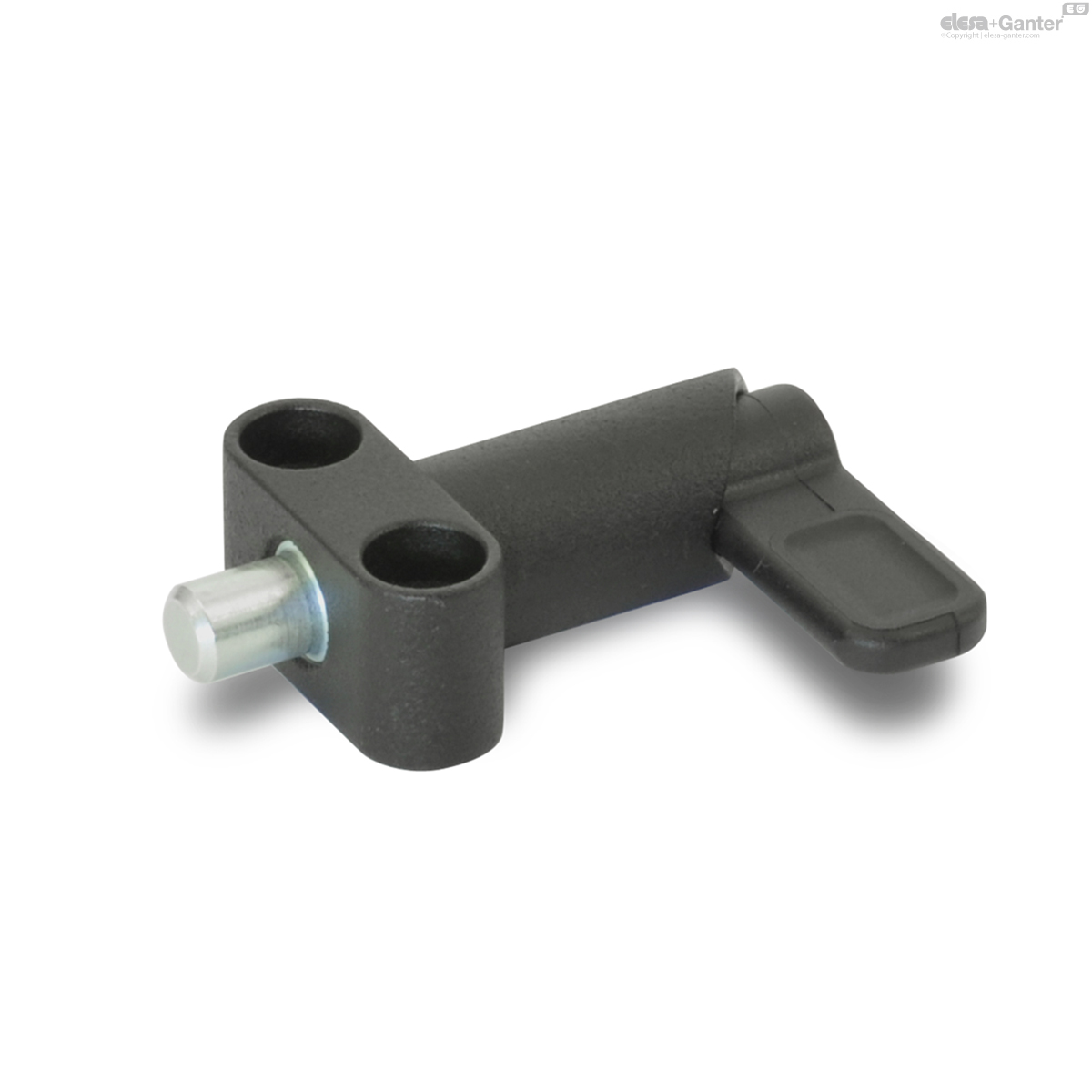

GN 612.9Indexeerbouten

Indexeerbouten

met flens / geleider van gegoten zinklegering

  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png
Indexeerbouten
Indexeerbouten

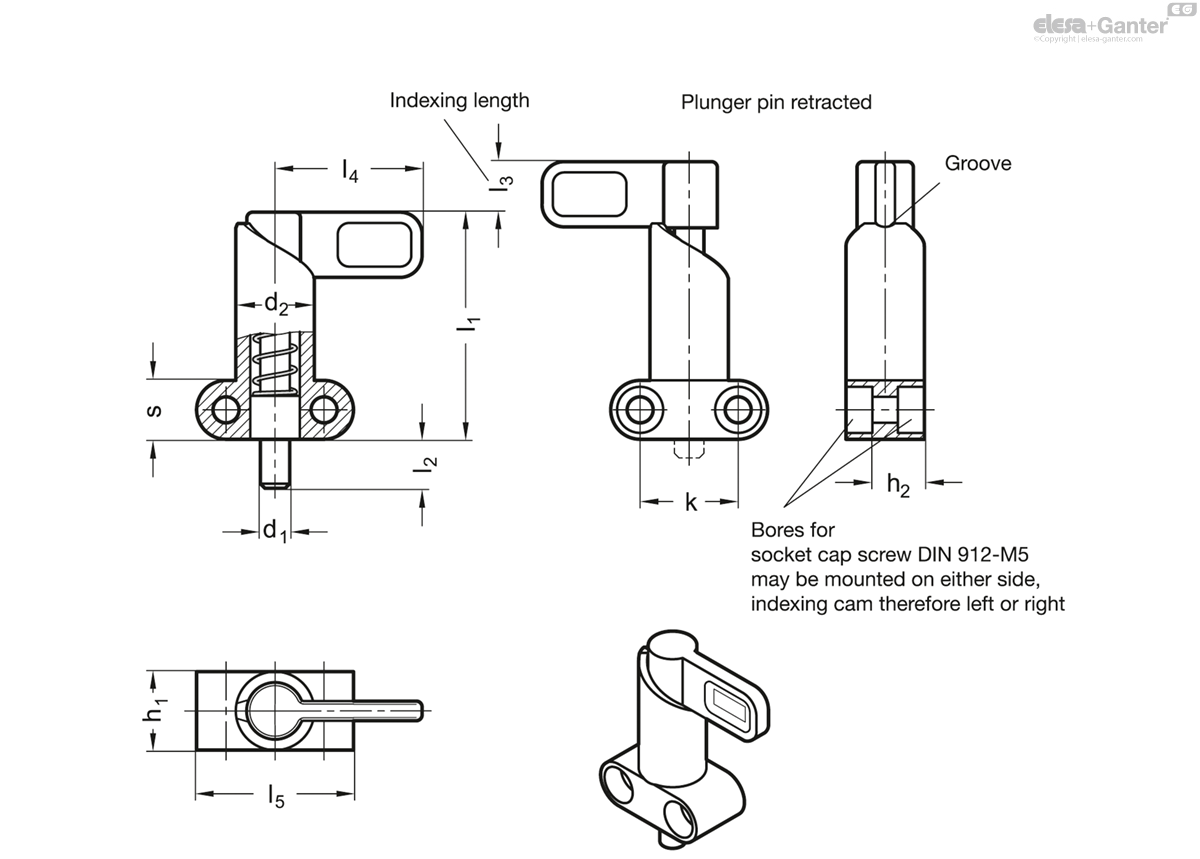

GN 612.9

Code
d1 Pin-0.05

Bore
+0.1/+0.05
l2
d2
h1
h2
k
l1 ≈
l3
l4
l5
s
Spring load
in N ≈
initial
6
10
16
16
10.5
20
46
10
30
32
12
12
6
16
16
16
10.5
20
46
10
30
32
12
12
8
10
16
16
10.5
20
46
10
30
32
12
12
8
16
16
16
10.5
20
46
10
30
32
12
12
8
12
20
20
14.5
22
57
12
37
37
15
21
8
18
20
20
14.5
22
57
12
37
37
15
21
10
10
16
16
10.5
20
46
10
30
32
12
12
10
16
16
16
10.5
20
46
10
30
32
12
12
10
12
20
20
14.5
22
57
12
37
37
15
21
10
18
20
20
14.5
22
57
12
37
37
15
21
12
12
20
20
14.5
22
57
12
37
37
15
21
12
18
20
20
14.5
22
57
12
37
37
15
21

Guide

Zinc die casting

plastic coated

black, RAL 9005, textured finish SW

Plunger pin

Steel

zinc plated, blue passivated

Lever

Plastic (Polyamide PA)

  • black, matt
  • not removable

Cam action indexing plungers GN 612.9 are used in cases where the plunger must not protrude all the time. By rotating the lever through 180° the plunger withdraws itself. The groove allows safe positioning.
