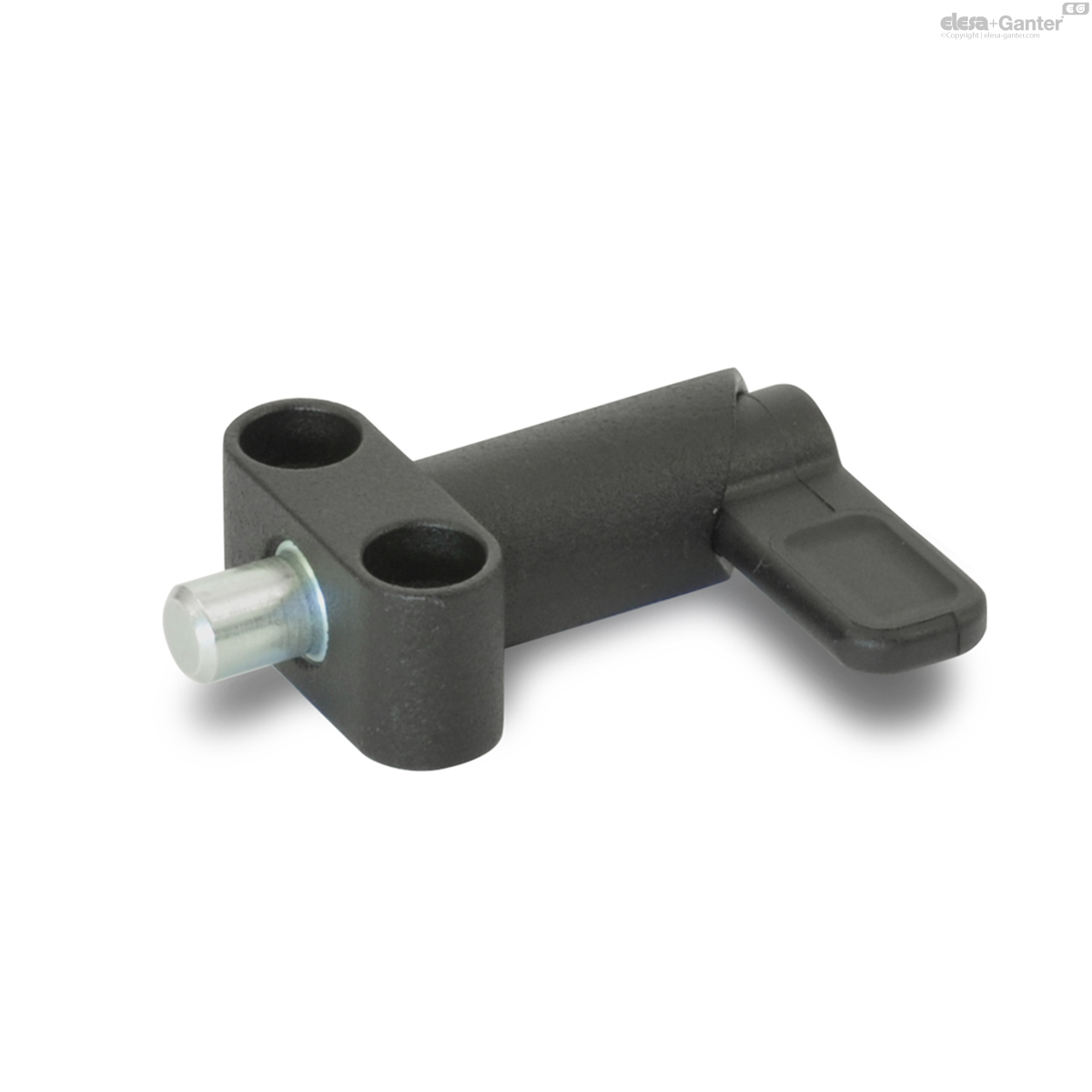

GN 612.9Rastriegel

Rastriegel

mit Anschraubflansch / Führung Zink-Druckguss

  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png
Rastriegel
Rastriegel

GN 612.9

Zurücksetzen
Katalog

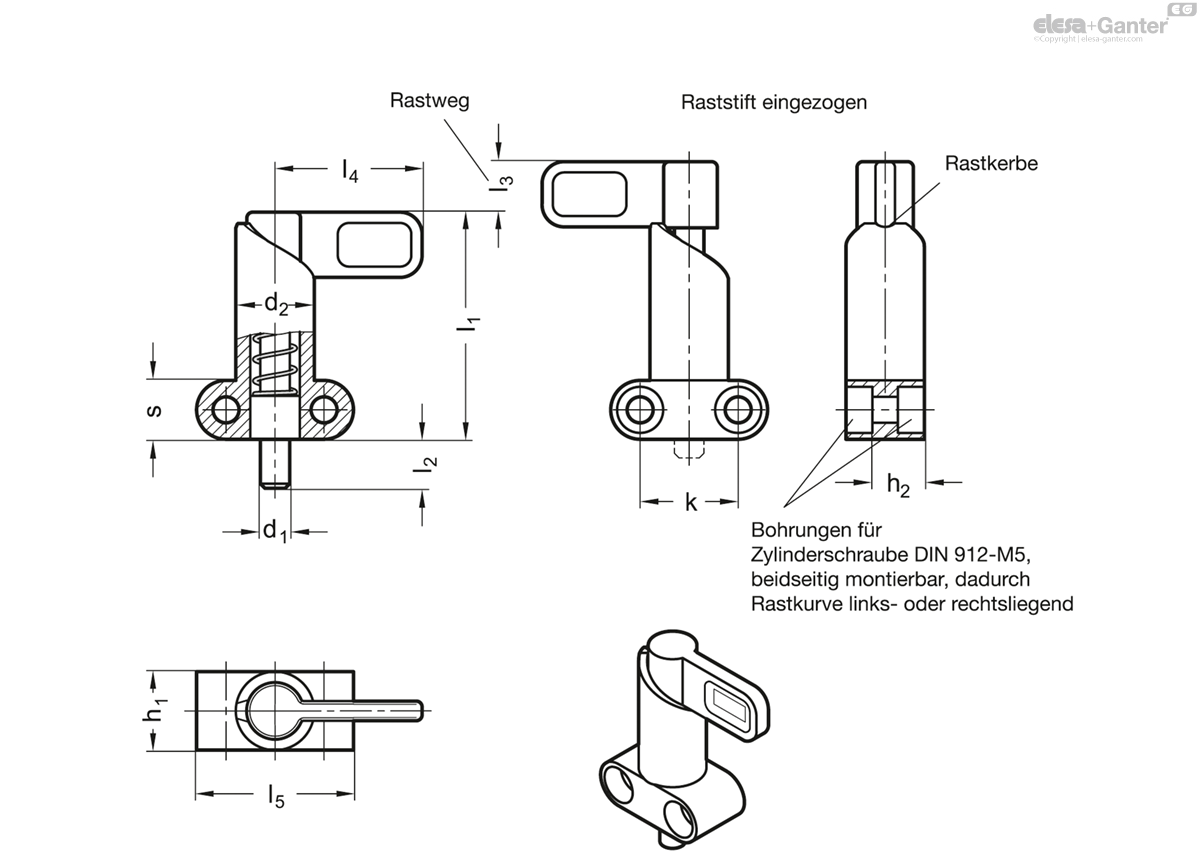

d1 Pin-0.05

Bore
+0.1/+0.05
l2
d2
h1
h2
k
l1 ≈
l3
l4
l5
s
Spring load
in N ≈
initial
GN 612.9-6-10-16-SW
6
10
16
16
10.5
20
46
10
30
32
12
12
GN 612.9-6-16-16-SW
6
16
16
16
10.5
20
46
10
30
32
12
12
GN 612.9-8-10-16-SW
8
10
16
16
10.5
20
46
10
30
32
12
12
GN 612.9-8-16-16-SW
8
16
16
16
10.5
20
46
10
30
32
12
12
GN 612.9-8-12-20-SW
8
12
20
20
14.5
22
57
12
37
37
15
21
GN 612.9-8-18-20-SW
8
18
20
20
14.5
22
57
12
37
37
15
21
GN 612.9-10-10-16-SW
10
10
16
16
10.5
20
46
10
30
32
12
12
GN 612.9-10-16-16-SW
10
16
16
16
10.5
20
46
10
30
32
12
12
GN 612.9-10-12-20-SW
10
12
20
20
14.5
22
57
12
37
37
15
21
GN 612.9-10-18-20-SW
10
18
20
20
14.5
22
57
12
37
37
15
21
GN 612.9-12-12-20-SW
12
12
20
20
14.5
22
57
12
37
37
15
21
GN 612.9-12-18-20-SW
12
18
20
20
14.5
22
57
12
37
37
15
21

Führung

Zink-Druckguss

kunststoffbeschichtet

schwarz, RAL 9005, strukturmatt SW

Raststift

Stahl

verzinkt, blau passiviert

Hebel

Kunststoff (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Rastriegel GN 612.9 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 180° wird der Raststift eingezogen. Die Rastkerbe ermöglicht ein sicheres Positionieren.

Verwandte Produkte
Rastriegel

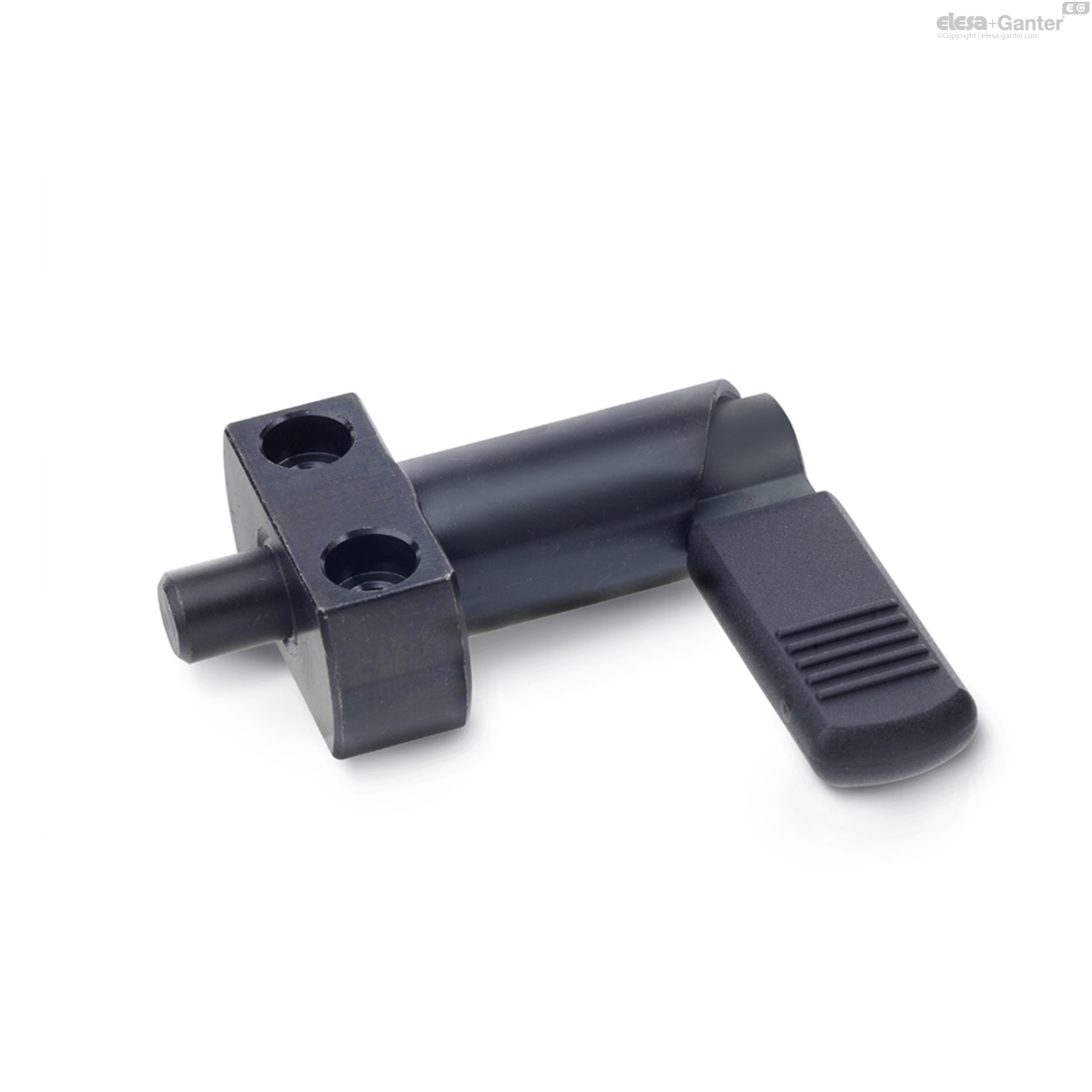

GN 612.2

Rastriegel Führung Stahl, brüniert
Stahl

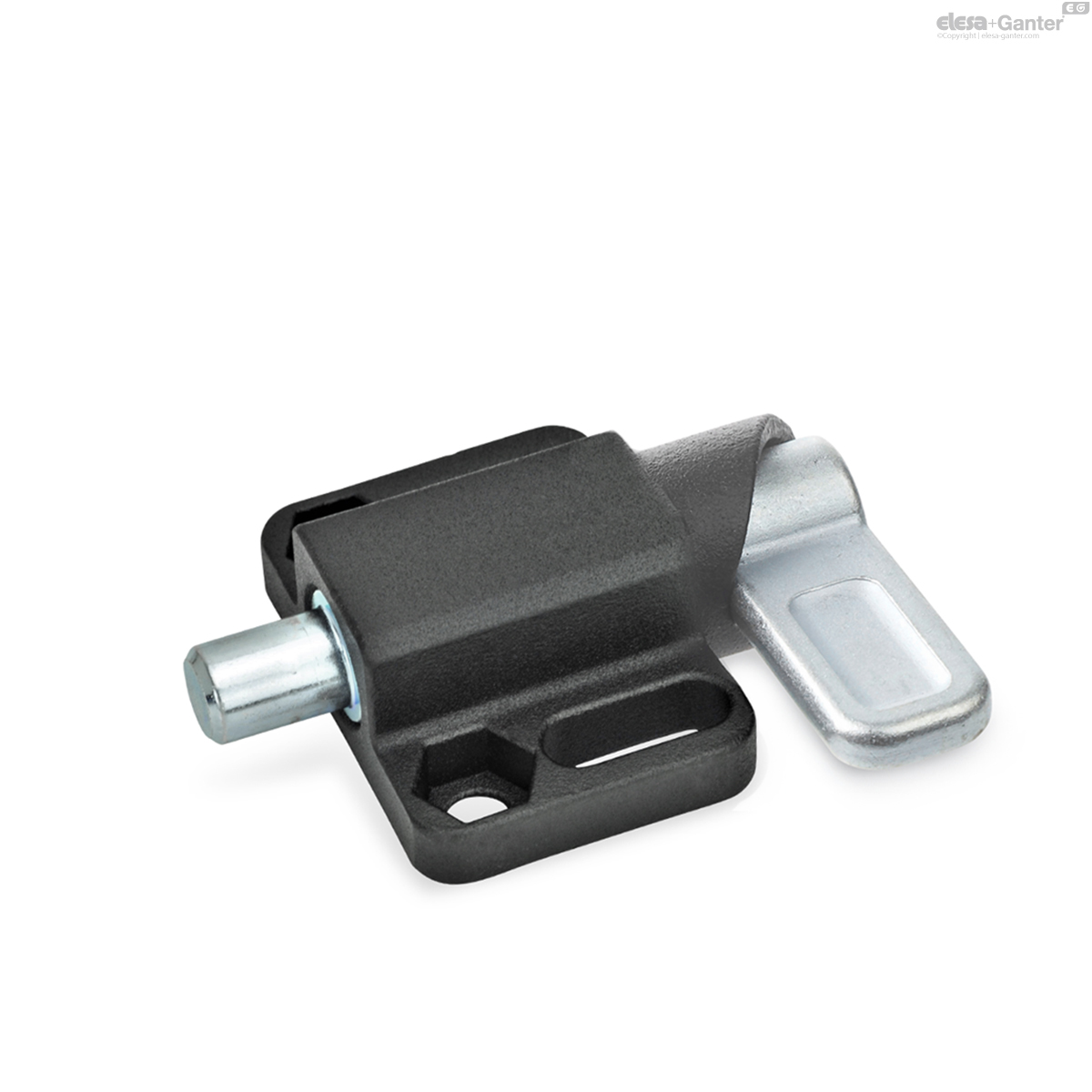

GN 722.3-ST
