Technical datasheet
GN 898-STGeflensde sluitringen
Staal
Staal / roestvrij staal, voor tuimelklemmen
GN 898-ST
|
Code
|

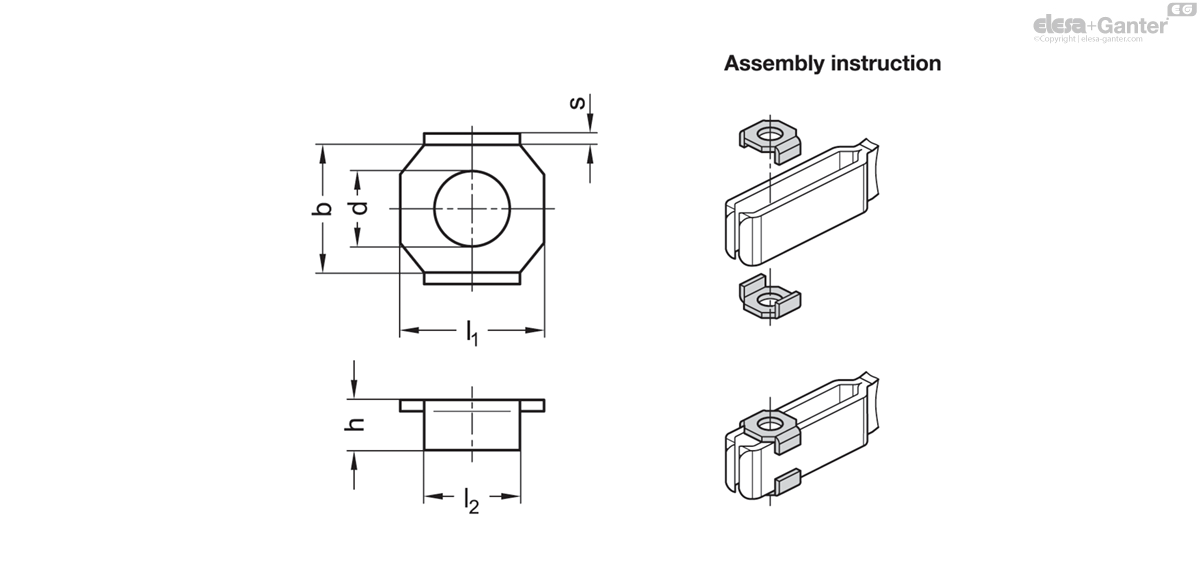

d
Nominal size |
d Actual dimension
|
b
|
h
|
l1
|
l2
|
s
|

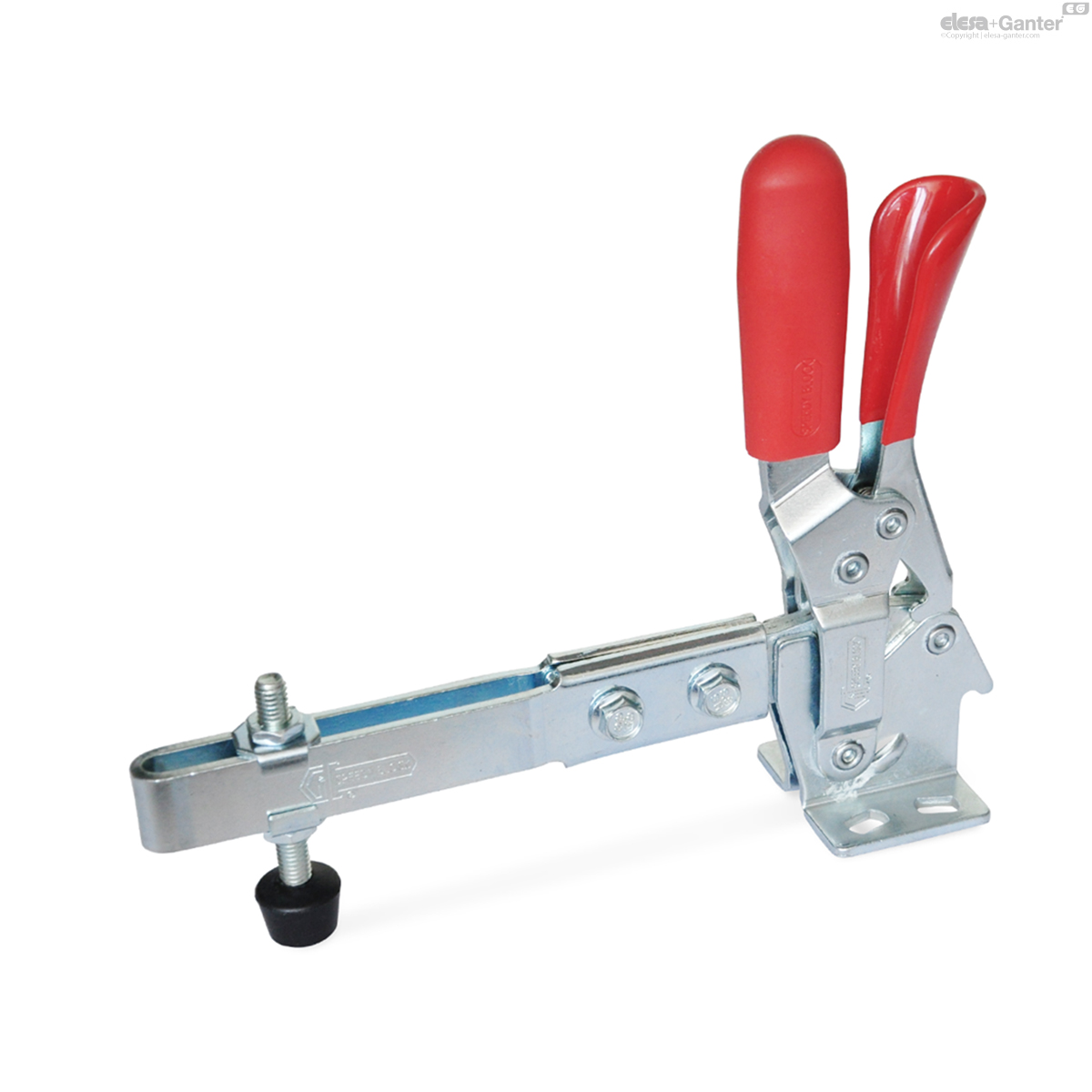

For toggle clamps
GN 810 GN 810.1 GN 810.3 GN 810.4 GN 812.1 |

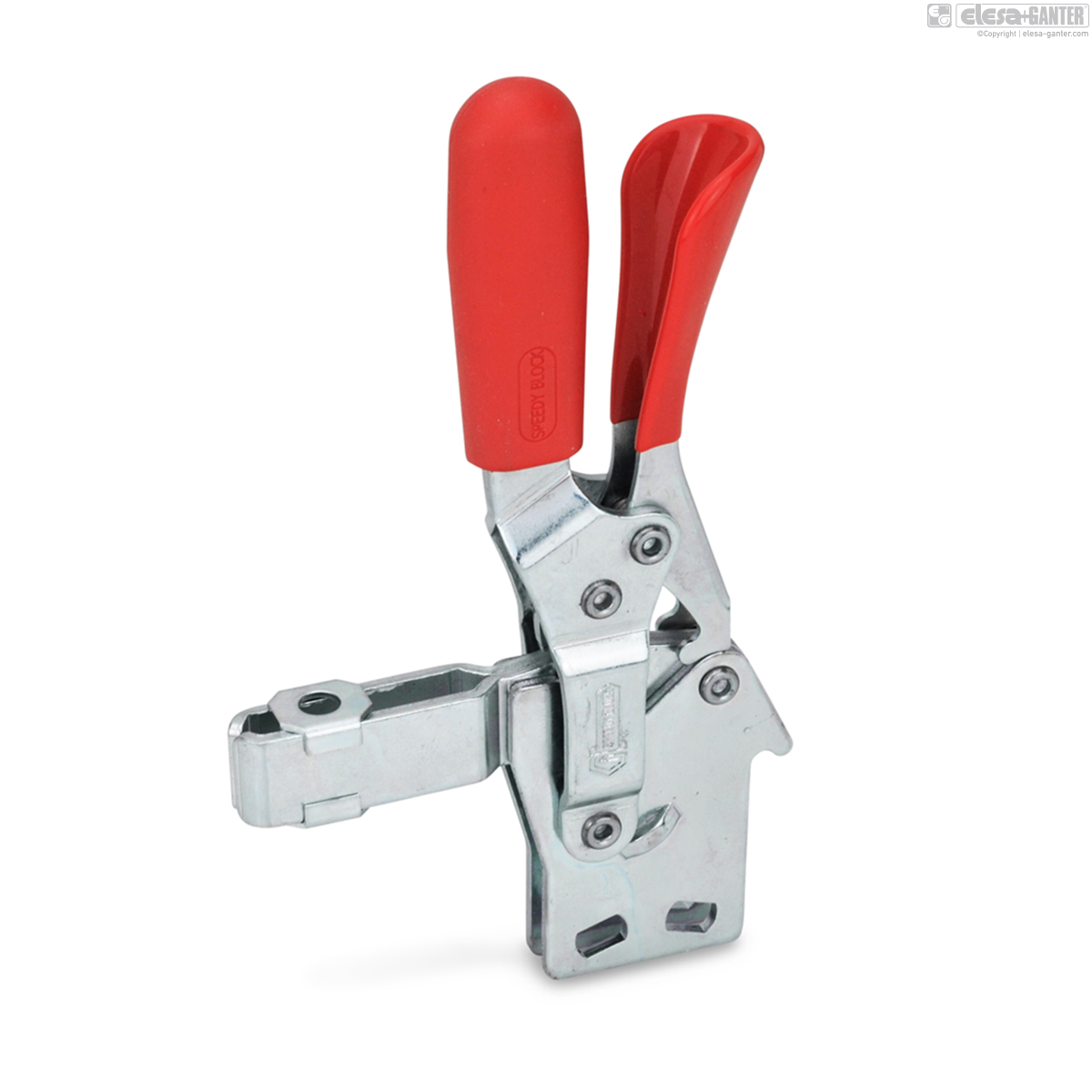

For toggle clamps
GN 812 |

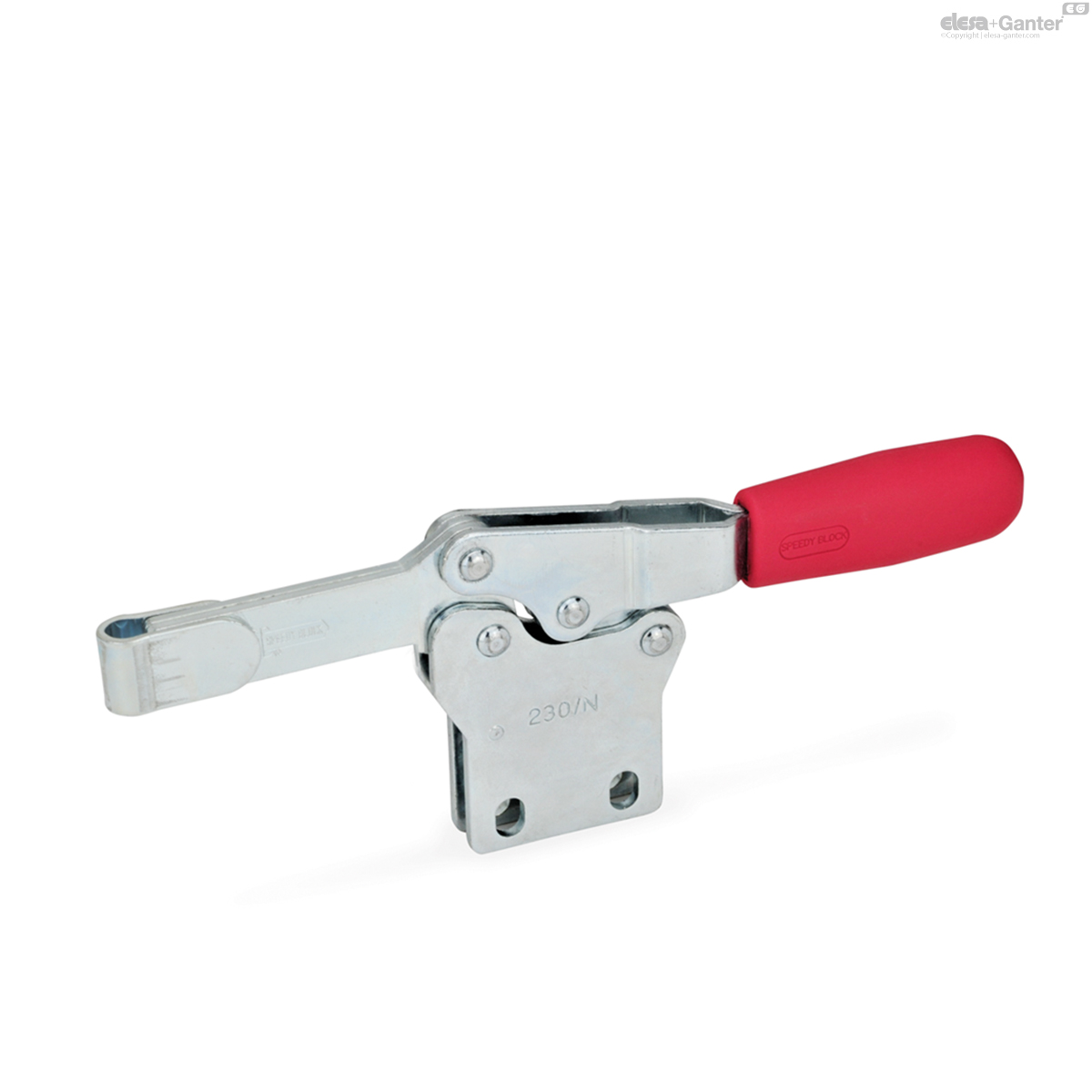

For toggle clamps
GN 820 GN 820.1 GN 820.3 GN 820.4 |

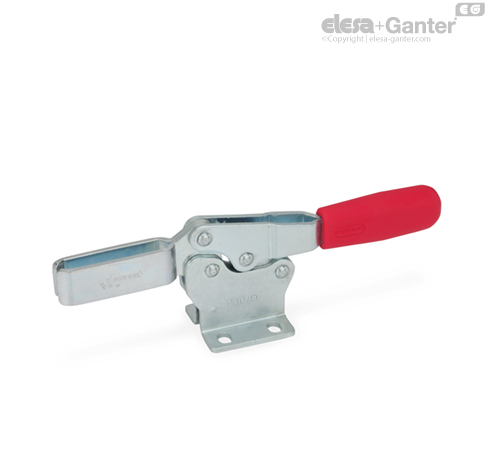

For toggle clamps
GN 820.6 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
GN 898-4-ST
|
4
|
4.3
|
7.2
|
2.5
|
9
|
5
|
0.8
|
-
|
-
|
25
|
-
|
1
|
|
GN 898-5-ST
|
5
|
5.5
|
9.8
|
3.5
|
12
|
7.5
|
1
|
75
|
-
|
75
|
80
|
2
|
|
GN 898-6-ST
|
6
|
6.5
|
11.8
|
4.5
|
15
|
9
|
1.2
|
130
|
-
|
130
|
-
|
3
|
|
GN 898-8-ST
|
8
|
8.5
|
15
|
5.5
|
18
|
12.5
|
1.5
|
230
|
200
|
230
|
140
|
4
|
|
GN 898-10-ST
|
10
|
10.5
|
18
|
6
|
23
|
16.5
|
2
|
330
|
300
|
355
|
250
|
7
|
|
GN 898-12-ST
|
12
|
13
|
24
|
7
|
30
|
18
|
2.5
|
430 530
|
-
|
455
|
-
|
14
|

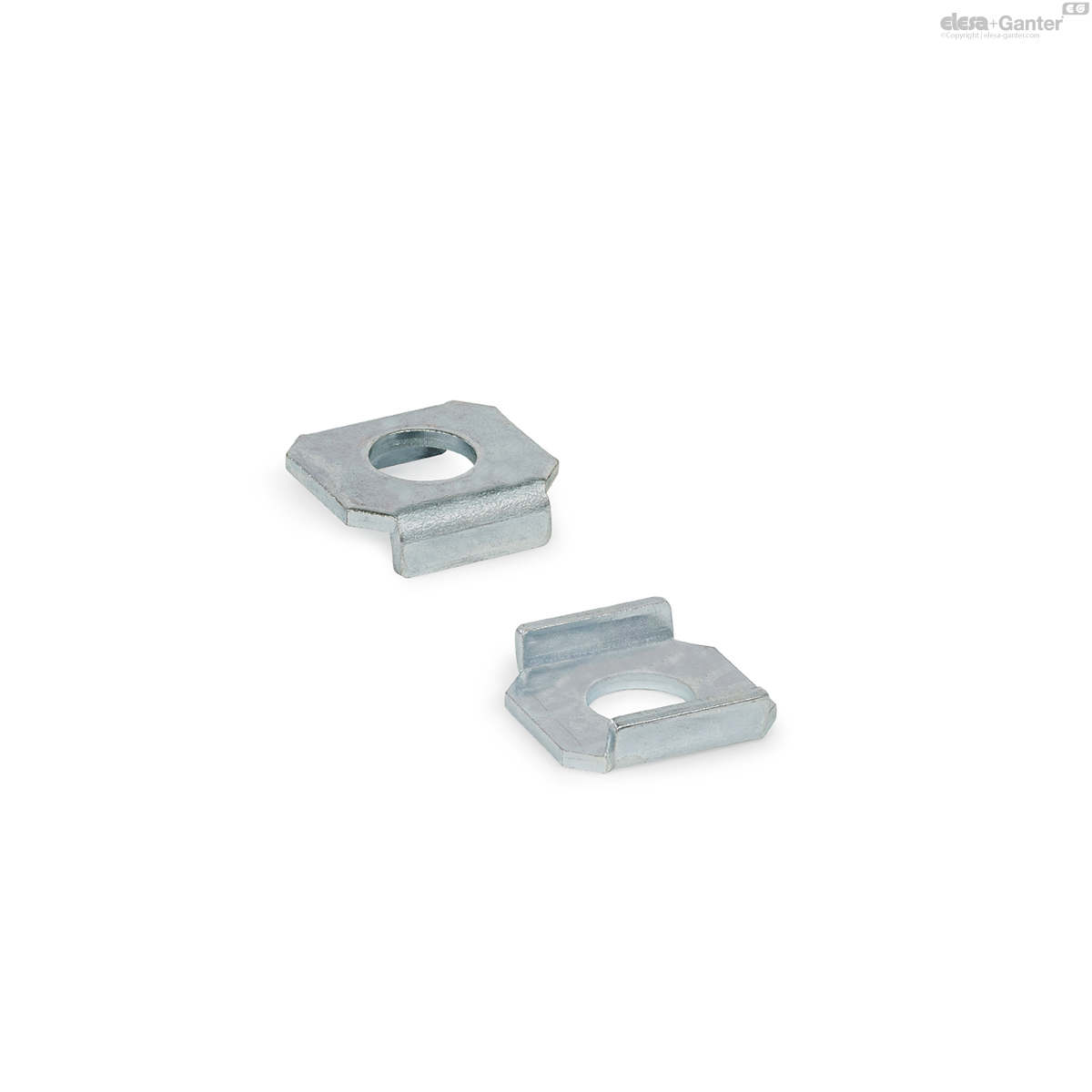

- Steel ST

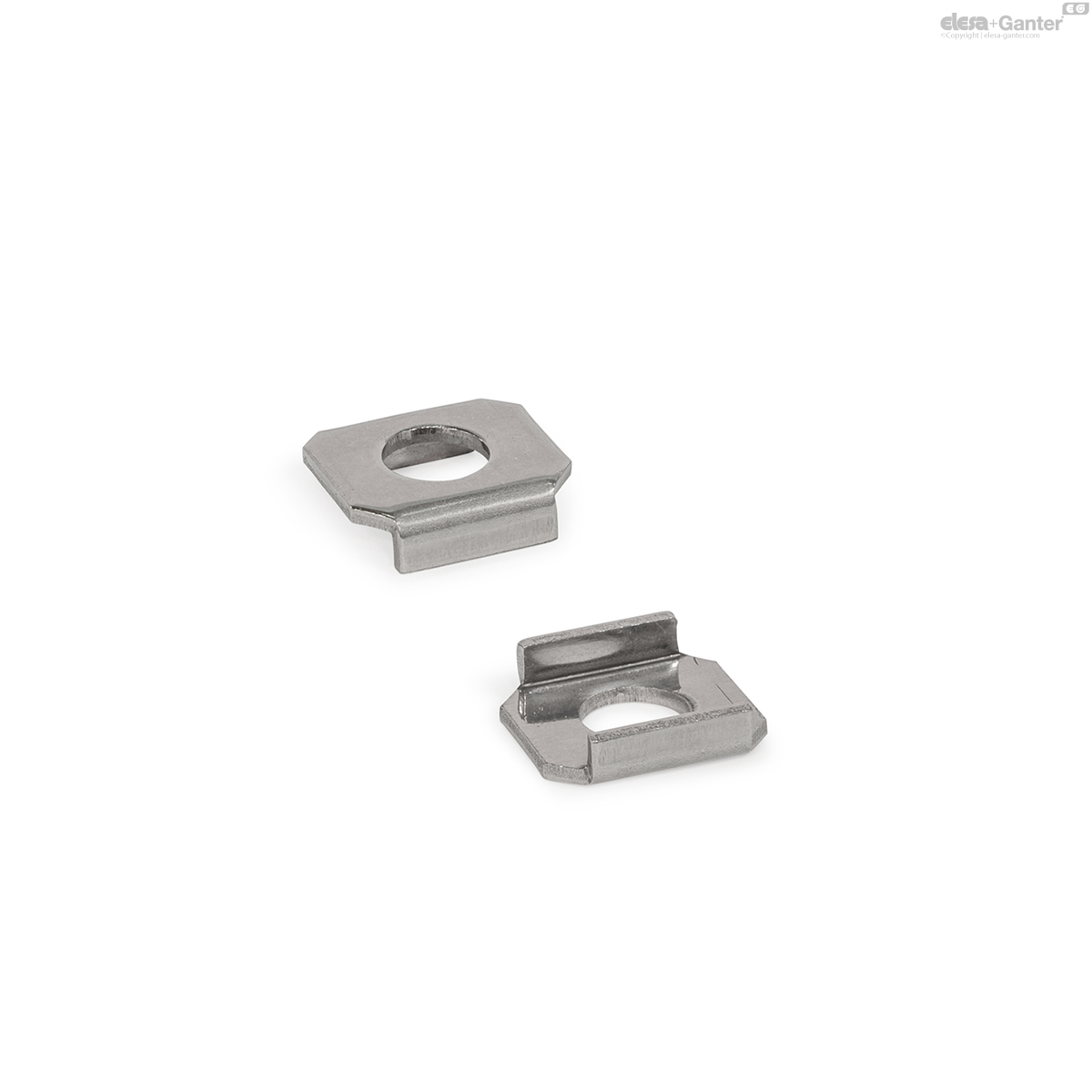

- Zinc plated, blue passivated
- Stainless steel AISI 304 NI
Flanged washers GN 898 are used to attach and position pressure elements on toggle clamps with open clamping arm. The corresponding toggle clamps are listed in the table.
