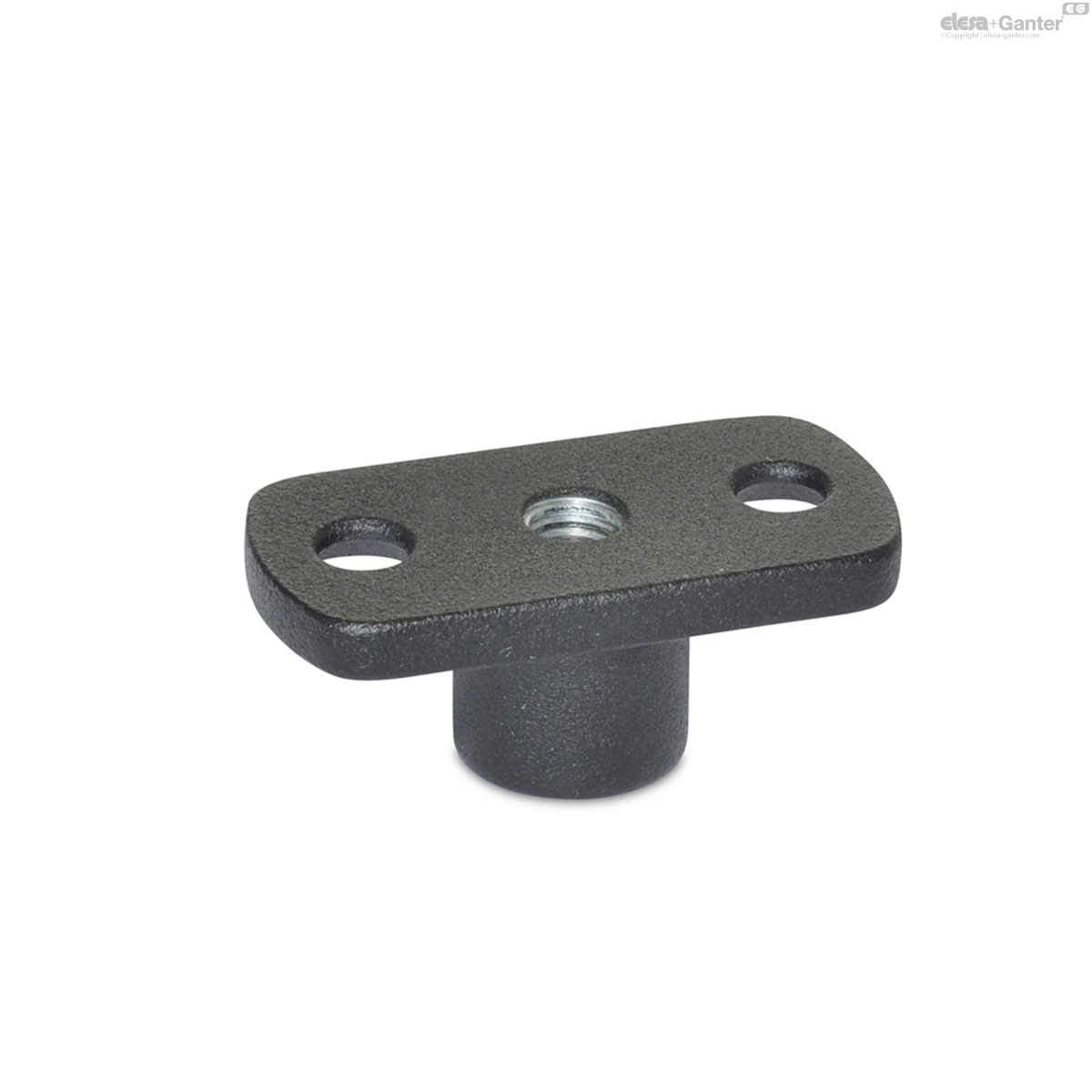

3490-60-M10-24-ZB GN 3490 Schroefdraadflenzen

3490-60-M10-24-ZB

GN 3490 Schroefdraadflenzen

voor profielsystemen
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Lt: 1-2 weken Alle maten en varianten van GN 3490

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 3490-60-M10-24-ZB
d1
60
d2
M 10
h1
24
b
30
d3
21.5
d4
M 8
h2
6
m
40
108
3490-60-M10-24-ZB drawing

Steel fine casting

  • zinc plated, blue passivated ZB
  • zinc plated and plastic coated black, RAL 9005, textured finish SW

Threaded flanges GN 3490 are used in connection with T-slot profile systems and allow elements to be assembled on or underneath the profiles, e.g. levelling feet.

Depending on the threaded flange, thread size and thread depth dimensions that are available can exceed the dimensions of the profile groove.
