GN 883Soupapes de reniflard

Soupapes de reniflard

Laiton

  • Icons/__logo__g20030__.png
  • Icons/__logo__RoHS__.png
Soupapes de reniflard
Soupapes de reniflard
Soupapes de reniflard

GN 883

Code
d1
Opening pressure
in mbar
min.
Opening pressure
in mbar
max.
d2
d3
e1
e2
l1
l2
l3
l4
l5
GN 883-M10x1-20-A-MS
M 10 x 1
20
80
14.5
-
16
-
6
6
-
-
-
GN 883-M10x1-160-A-MS
M 10 x 1
160
240
14.5
-
16
-
6
6
-
-
-
GN 883-M12x1,5-20-A-MS
M 12 x 1.5
20
80
18
-
19.5
-
6.5
6
-
-
-
GN 883-M12x1,5-160-A-MS
M 12 x 1.5
160
240
18
-
19.5
-
6.5
6
-
-
-
GN 883-M14x1,5-20-A-MS
M 14 x 1.5
20
80
20
-
19.5
-
6.5
6
-
-
-
GN 883-M14x1,5-160-A-MS
M 14 x 1.5
160
240
20
-
19.5
-
6.5
6
-
-
-
GN 883-M16x1,5-20-A-MS
M 16 x 1.5
20
80
22
-
25
-
9
11
-
-
-
GN 883-M16x1,5-160-A-MS
M 16 x 1.5
160
240
22
-
25
-
9
11
-
-
-
GN 883-M10x1-20-B-MS
M 10 x 1
20
80
-
12.5
-
18.5
-
-
8
7
16
GN 883-M10x1-160-B-MS
M 10 x 1
160
240
-
12.5
-
18.5
-
-
8
7
16
GN 883-M12x1,5-20-B-MS
M 12 x 1.5
20
80
-
12.5
-
18.5
-
-
7.5
7
16.5
GN 883-M12x1,5-160-B-MS
M 12 x 1.5
160
240
-
12.5
-
18.5
-
-
7.5
7
16.5
GN 883-M14x1,5-20-B-MS
M 14 x 1.5
20
80
-
12.5
-
18.5
-
-
7.5
7.5
16.5
GN 883-M14x1,5-160-B-MS
M 14 x 1.5
160
240
-
12.5
-
18.5
-
-
7.5
7.5
16.5
GN 883-M16x1,5-20-B-MS
M 16 x 1.5
20
80
-
12.5
-
24
-
-
7.5
7.5
16.5
GN 883-M16x1,5-160-B-MS
M 16 x 1.5
160
240
-
12.5
-
24
-
-
7.5
7.5
16.5
GN 883-G1/4-20-A-MS
G 1/4
20
80
20
-
19.5
-
6.5
6
-
-
-
GN 883-G1/4-160-A-MS
G 1/4
160
240
20
-
19.5
-
6.5
6
-
-
-
GN 883-G3/8-20-A-MS
G 3/8
20
80
23
-
25
-
9
11
-
-
-
GN 883-G3/8-160-A-MS
G 3/8
160
240
23
-
25
-
9
11
-
-
-
GN 883-G1/2-20-A-MS
G 1/2
20
80
26
-
31
-
8.5
11
-
-
-
GN 883-G1/2-160-A-MS
G 1/2
160
240
26
-
31
-
8.5
11
-
-
-
GN 883-G3/4-20-A-MS
G 3/4
20
80
32
-
37
-
8.5
11
-
-
-
GN 883-G3/4-160-A-MS
G 3/4
160
240
32
-
37
-
8.5
11
-
-
-
GN 883-G1/4-20-B-MS
G 1/4
20
80
-
12.5
-
18.5
-
-
7.5
7.5
16.5
GN 883-G1/4-160-B-MS
G 1/4
160
240
-
12.5
-
18.5
-
-
7.5
7.5
16.5
GN 883-G3/8-20-B-MS
G 3/8
20
80
-
12.5
-
24
-
-
7.5
7.5
16.5
GN 883-G3/8-160-B-MS
G 3/8
160
240
-
12.5
-
24
-
-
7.5
7.5
16.5
GN 883-G1/2-20-B-MS
G 1/2
20
80
-
12.5
-
29
-
-
8
8
17
GN 883-G1/2-160-B-MS
G 1/2
160
240
-
12.5
-
29
-
-
8
8
17
GN 883-G3/4-20-B-MS
G 3/4
20
80
-
12.5
-
35
-
-
8
8
17
GN 883-G3/4-160-B-MS
G 3/4
160
240
-
12.5
-
35
-
-
8
8
17

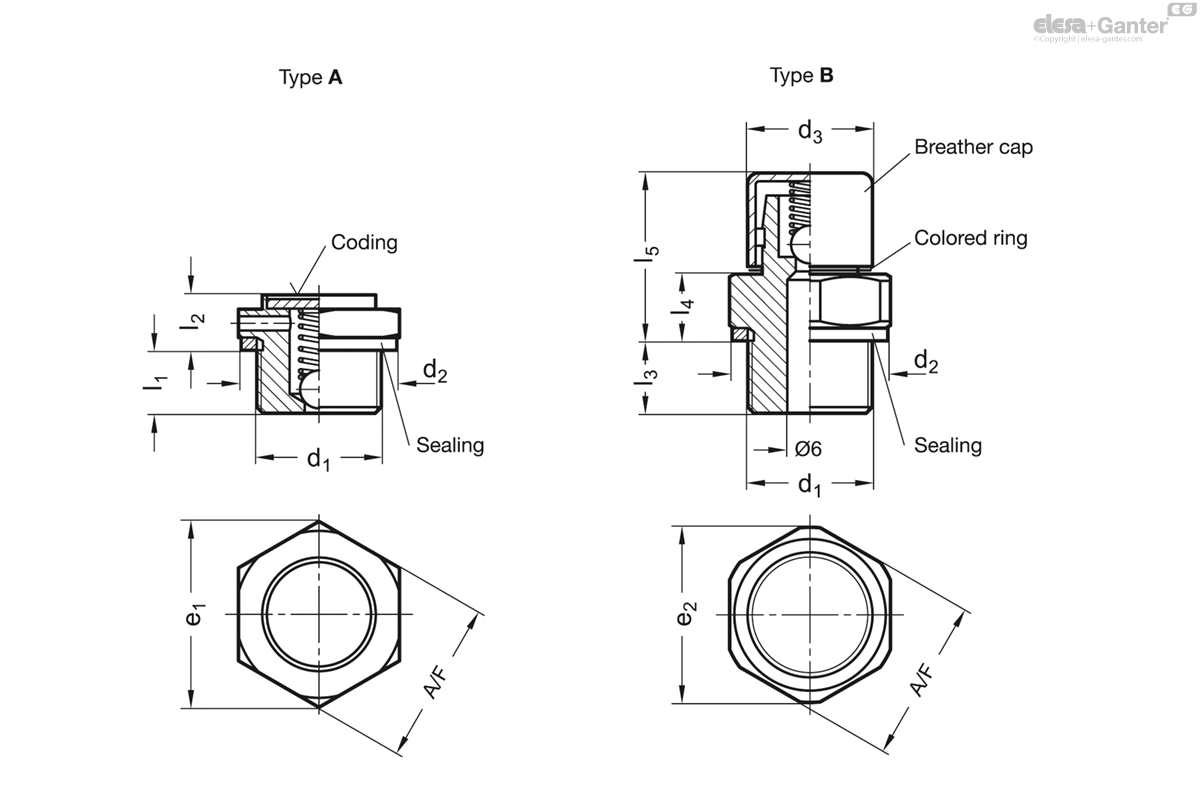

Types

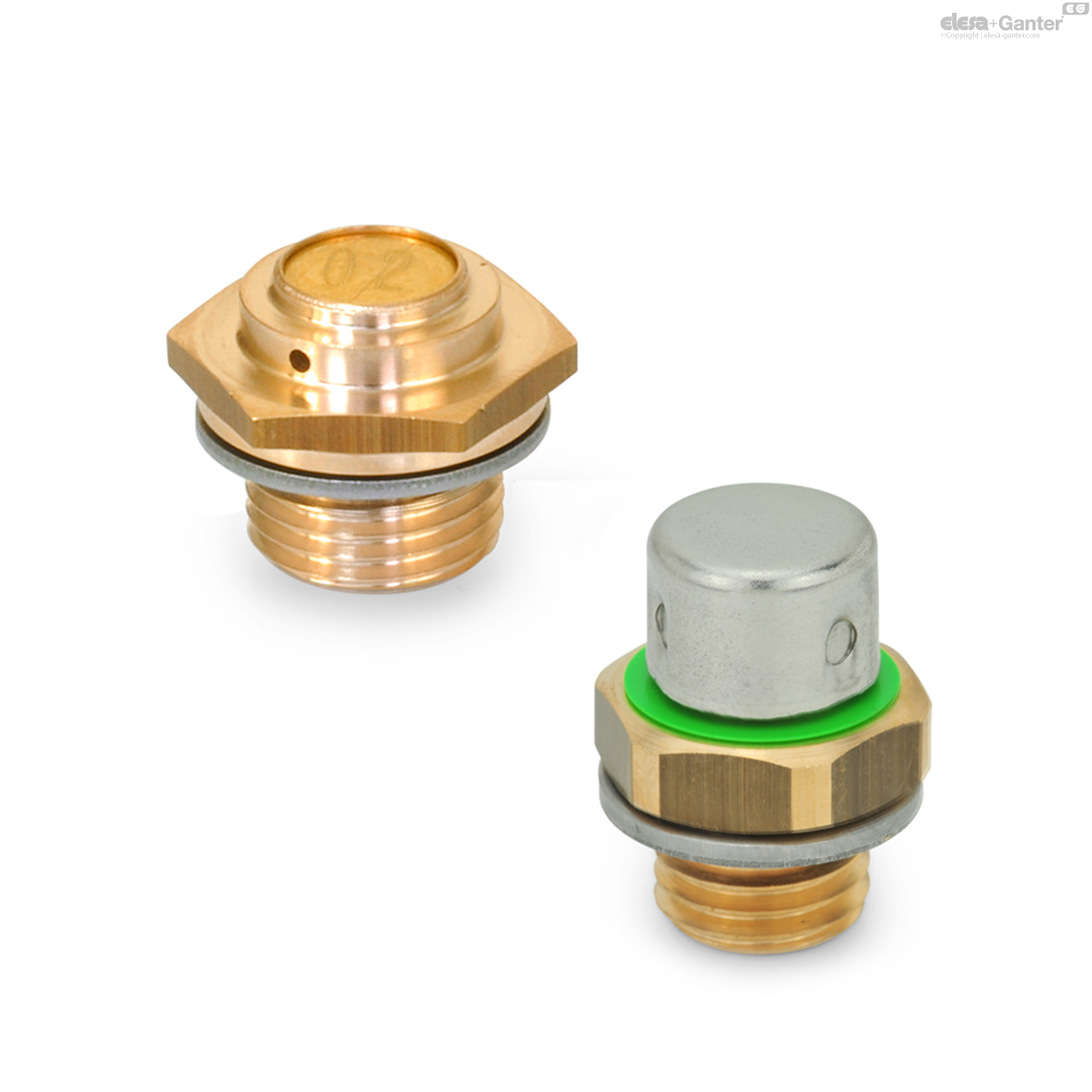

  • Type A: Low design

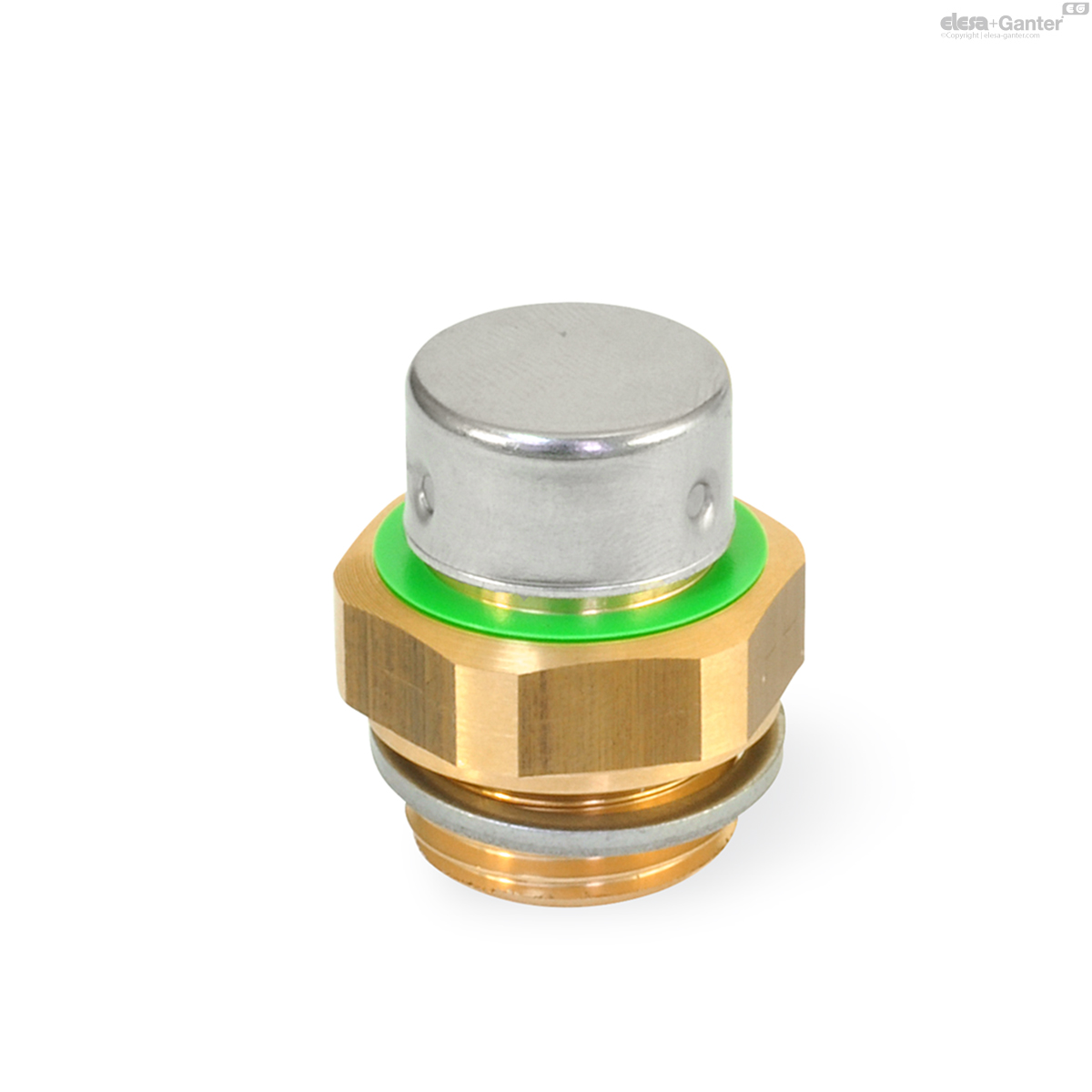

  • Type B: High design, with stainless steel cap

Valve body

Brass MS

Ball

Steel AISI 5210

Spring

Stainless Steel AISI 301

Seal DIN 7603 A

Soft iron 1.0338

(for d1 = M10 x 1:PA6)

Breather cap (Type B)

Stainless steel AISI 304

Temperature resistant from -30 °C to +200 °C

Once the opening pressure given in the table is exceeded, GN 883 breather valves will vent into a container and so protect against excessive inside container pressure. They also feature highly compact dimensions.

A coding (Type A) or a color ring (Type B) in yellow (20 - 80 mbar) or green (160 - 240 mbar) indicates the different opening pressure ratings.

The simple function principle (pressure spring / ball) ensures long and trouble-free use of the valve acting to one side. The installation position is vertical to the top.

Produits associés
Laiton

GN 7430-MS

Écrous de montage Laiton / Acier inoxydable pour composants hydrauliques
Vannes de vidange d'huile

GN 880

Vannes de vidange d'huile Laiton, 120°C
Soupapes de reniflard

GN 881

Soupapes de reniflard Laiton
Bouchons d'huile à échappement

GN 882

Bouchons d'huile à échappement Laiton
Pour pressions supérieures à 0

SFV-10 mb

Bouchons de reniflard de valve Technopolymère
Avec clé rabattable.

SFW-VP

Bouchons de reniflard avec double valve et dispositif anti-vandalisme, technopolymère

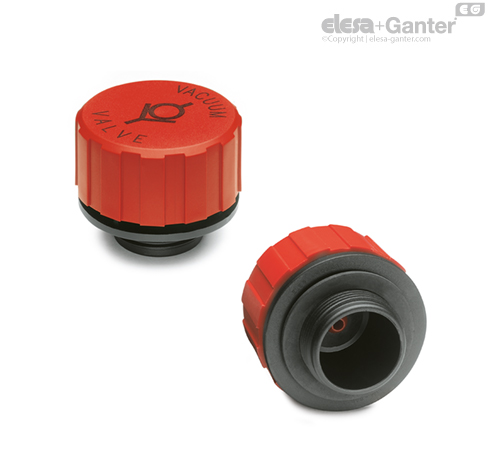

Bouchons de reniflard avec valve casse-vide
