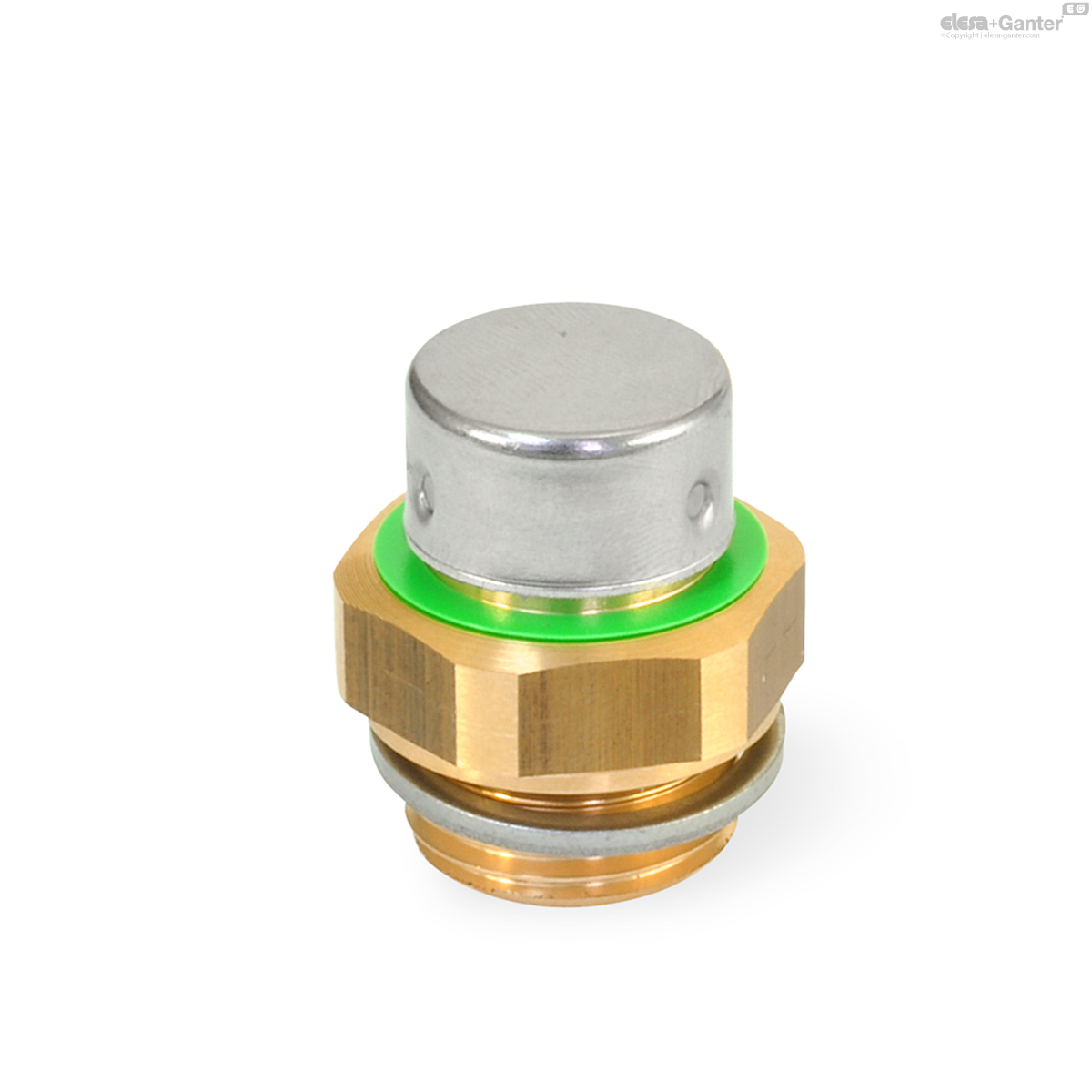

GN 883Entlüftungsventile

Entlüftungsventile

Messing

  • Icons/__logo__g20030__.png
  • Icons/__logo__RoHS__.png
Entlüftungsventile
Entlüftungsventile

GN 883

Zurücksetzen
Katalog
d1
Opening pressure
in mbar
min.
Opening pressure
in mbar
max.
d2
d3
e1
e2
l1
l2
l3
l4
l5
GN 883-M10x1-20-A-MS
M 10 x 1
20
80
14.5
-
16
-
6
6
-
-
-
GN 883-M10x1-160-A-MS
M 10 x 1
160
240
14.5
-
16
-
6
6
-
-
-
GN 883-M12x1,5-20-A-MS
M 12 x 1.5
20
80
18
-
19.5
-
6.5
6
-
-
-
GN 883-M12x1,5-160-A-MS
M 12 x 1.5
160
240
18
-
19.5
-
6.5
6
-
-
-
GN 883-M14x1,5-20-A-MS
M 14 x 1.5
20
80
20
-
19.5
-
6.5
6
-
-
-
GN 883-M14x1,5-160-A-MS
M 14 x 1.5
160
240
20
-
19.5
-
6.5
6
-
-
-
GN 883-M16x1,5-20-A-MS
M 16 x 1.5
20
80
22
-
25
-
9
11
-
-
-
GN 883-M16x1,5-160-A-MS
M 16 x 1.5
160
240
22
-
25
-
9
11
-
-
-
GN 883-M10x1-20-B-MS
M 10 x 1
20
80
-
12.5
-
18.5
-
-
8
7
16
GN 883-M10x1-160-B-MS
M 10 x 1
160
240
-
12.5
-
18.5
-
-
8
7
16
GN 883-M12x1,5-20-B-MS
M 12 x 1.5
20
80
-
12.5
-
18.5
-
-
7.5
7
16.5
GN 883-M12x1,5-160-B-MS
M 12 x 1.5
160
240
-
12.5
-
18.5
-
-
7.5
7
16.5
GN 883-M14x1,5-20-B-MS
M 14 x 1.5
20
80
-
12.5
-
18.5
-
-
7.5
7.5
16.5
GN 883-M14x1,5-160-B-MS
M 14 x 1.5
160
240
-
12.5
-
18.5
-
-
7.5
7.5
16.5
GN 883-M16x1,5-20-B-MS
M 16 x 1.5
20
80
-
12.5
-
24
-
-
7.5
7.5
16.5
GN 883-M16x1,5-160-B-MS
M 16 x 1.5
160
240
-
12.5
-
24
-
-
7.5
7.5
16.5
GN 883-G1/4-20-A-MS
G 1/4
20
80
20
-
19.5
-
6.5
6
-
-
-
GN 883-G1/4-160-A-MS
G 1/4
160
240
20
-
19.5
-
6.5
6
-
-
-
GN 883-G3/8-20-A-MS
G 3/8
20
80
23
-
25
-
9
11
-
-
-
GN 883-G3/8-160-A-MS
G 3/8
160
240
23
-
25
-
9
11
-
-
-
GN 883-G1/2-20-A-MS
G 1/2
20
80
26
-
31
-
8.5
11
-
-
-
GN 883-G1/2-160-A-MS
G 1/2
160
240
26
-
31
-
8.5
11
-
-
-
GN 883-G3/4-20-A-MS
G 3/4
20
80
32
-
37
-
8.5
11
-
-
-
GN 883-G3/4-160-A-MS
G 3/4
160
240
32
-
37
-
8.5
11
-
-
-
GN 883-G1/4-20-B-MS
G 1/4
20
80
-
12.5
-
18.5
-
-
7.5
7.5
16.5
GN 883-G1/4-160-B-MS
G 1/4
160
240
-
12.5
-
18.5
-
-
7.5
7.5
16.5
GN 883-G3/8-20-B-MS
G 3/8
20
80
-
12.5
-
24
-
-
7.5
7.5
16.5
GN 883-G3/8-160-B-MS
G 3/8
160
240
-
12.5
-
24
-
-
7.5
7.5
16.5
GN 883-G1/2-20-B-MS
G 1/2
20
80
-
12.5
-
29
-
-
8
8
17
GN 883-G1/2-160-B-MS
G 1/2
160
240
-
12.5
-
29
-
-
8
8
17
GN 883-G3/4-20-B-MS
G 3/4
20
80
-
12.5
-
35
-
-
8
8
17
GN 883-G3/4-160-B-MS
G 3/4
160
240
-
12.5
-
35
-
-
8
8
17

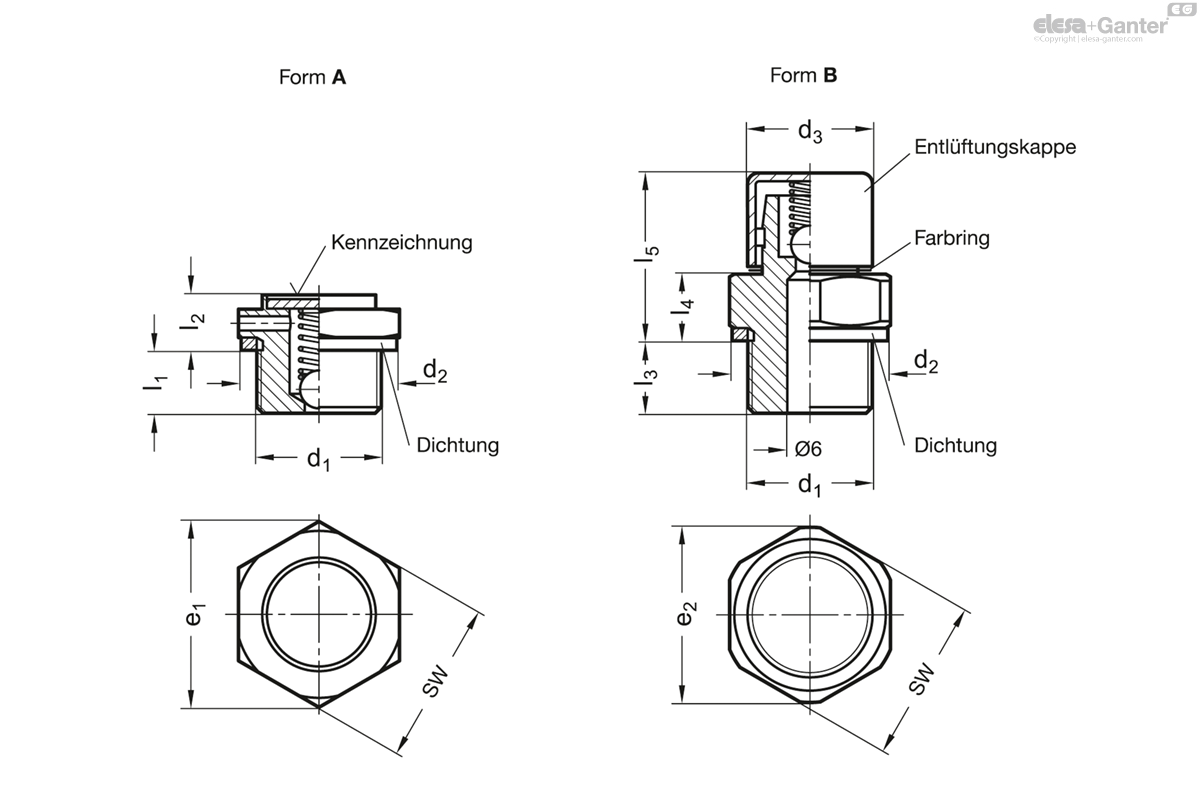

Form

  • A: niedrige Bauform
  • B: hohe Bauform, mit Edelstahl-Kappe

Ventilkörper

Messing MS

Kugel

Edelstahl, nichtrostend 1.3505

Druckfeder

Edelstahl nichtrostend, 1.4310

Dichtung DIN 7603 A

Weicheisen 1.0338

(bei d1 = M10 x 1:PA6)

Entlüftungskappe (Form B)

Edelstahl 1.4301

Temperaturbeständig von -30 °C bis +200 °C

Entlüftungsventile GN 883 entlüften nach Überschreiten des in der Tabelle angegebenen Öffnungsdruckes einen Behälter und schützen dadurch vor unzulässig hohem Behälterinnendruck. Außerdem zeichnen sie sich durch ihre besonders kompakten Baumaße aus.

Zur Unterscheidung verschiedener Öffnungsdrücke dient eine Kennzeichnung (Form A) bzw. ein Farbring (Form B) in gelb (20 - 80 mbar) bzw. grün (160 - 240 mbar).

Das einfache Funktionsprinzip, Druckfeder / Kugel, gewährleistet einen dauerhaften und störungsfreien Einsatz des einseitig wirkendenden Ventils. Die empfohlene Einbaulage ist senkrecht nach oben.

Verwandte Produkte
Messing

GN 7430-MS

Befestigungsmuttern Messing / Edelstahl, für Hydraulikkomponenten

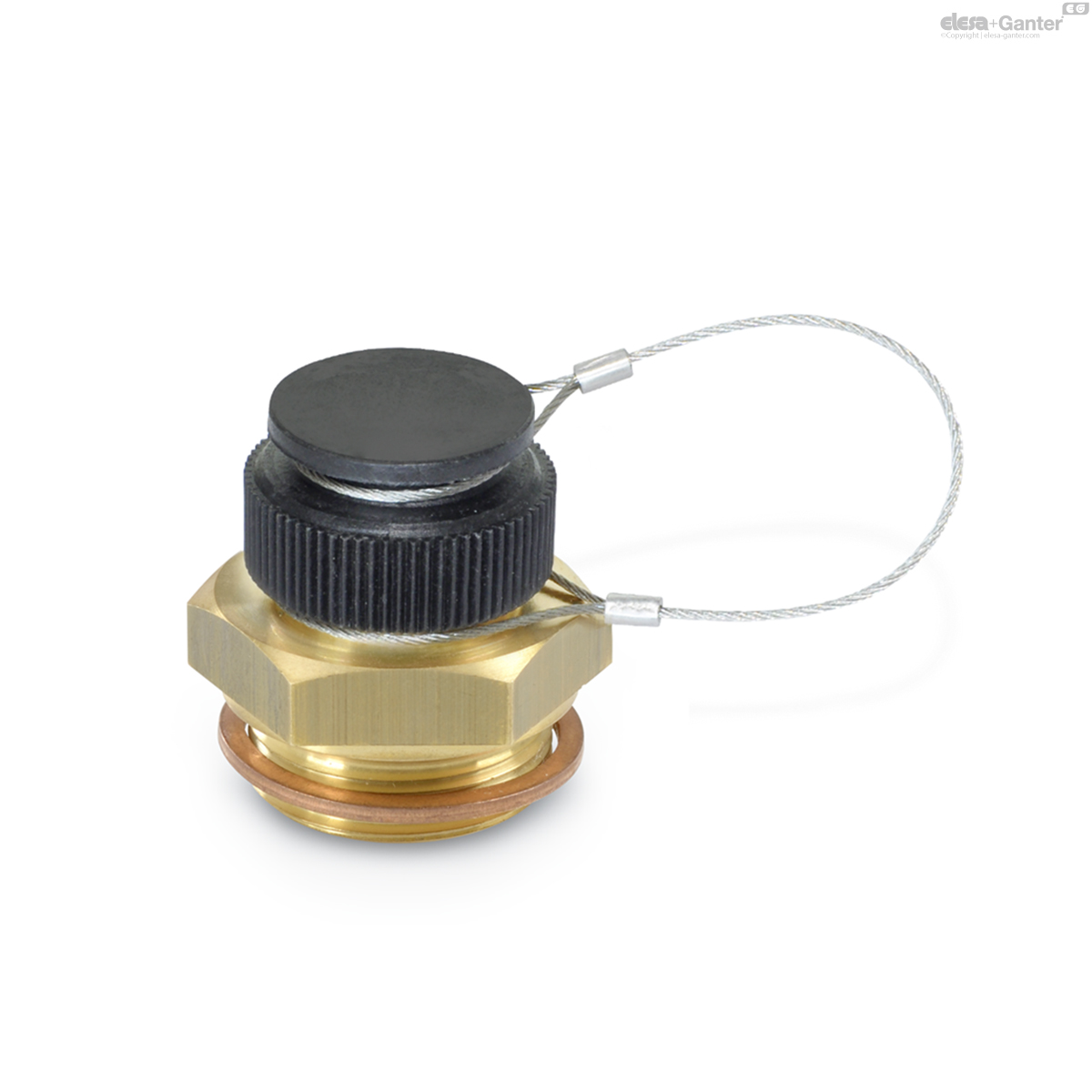

Ölablassventile
