39-ST-32-E DIN 39 Acier

39-ST-32-E

DIN 39 Acier

  • Icons/__logo__PA__.png
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de DIN 39

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
DIN 39-ST-32-E
d1
32
d3
M 12
d4 h13
20
l1 ≈
100
l2
21
l3
13
A/F
6
345

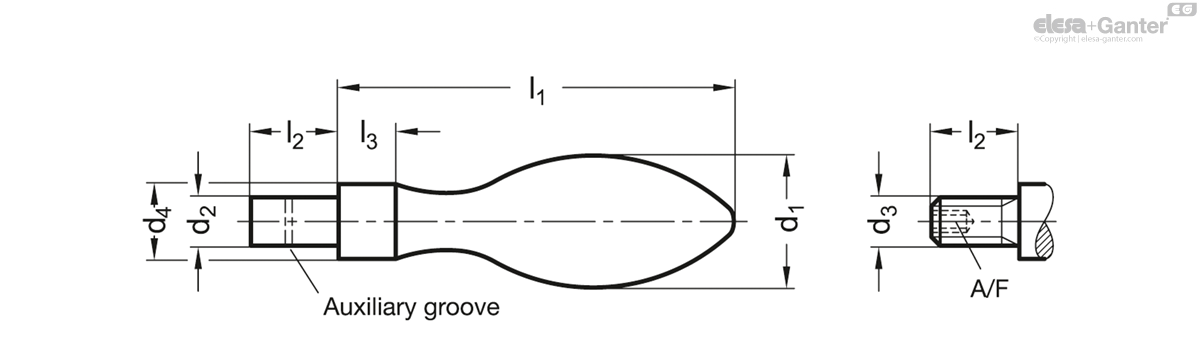

39-ST-32-E drawing

Types

  • Type D: with plain shaft
  • Type E: with threaded shaft

Version in Steel

Steel ST

zinc plated, blue passivated

Version in Stainless Steel

Stainless Steel AISI 316L A4

Version in Plastic

Plastic KT

Technopolymer (Polyamide PA)

  • temperature resistant up to 100 °C
  • black, matt finish
  • threaded bolt Steel, blackened

On the official DIN standard sheet you can find the additional sizes 10 and 13.

For reasons of hygiene, no hexagonal recess is used in type A4.
