Technical datasheet
GN 920.2Niederzugplatten
Niederzugplatten
für Keilspanner GN 920.1, Stahl
GN 920.2
|
Katalog
|

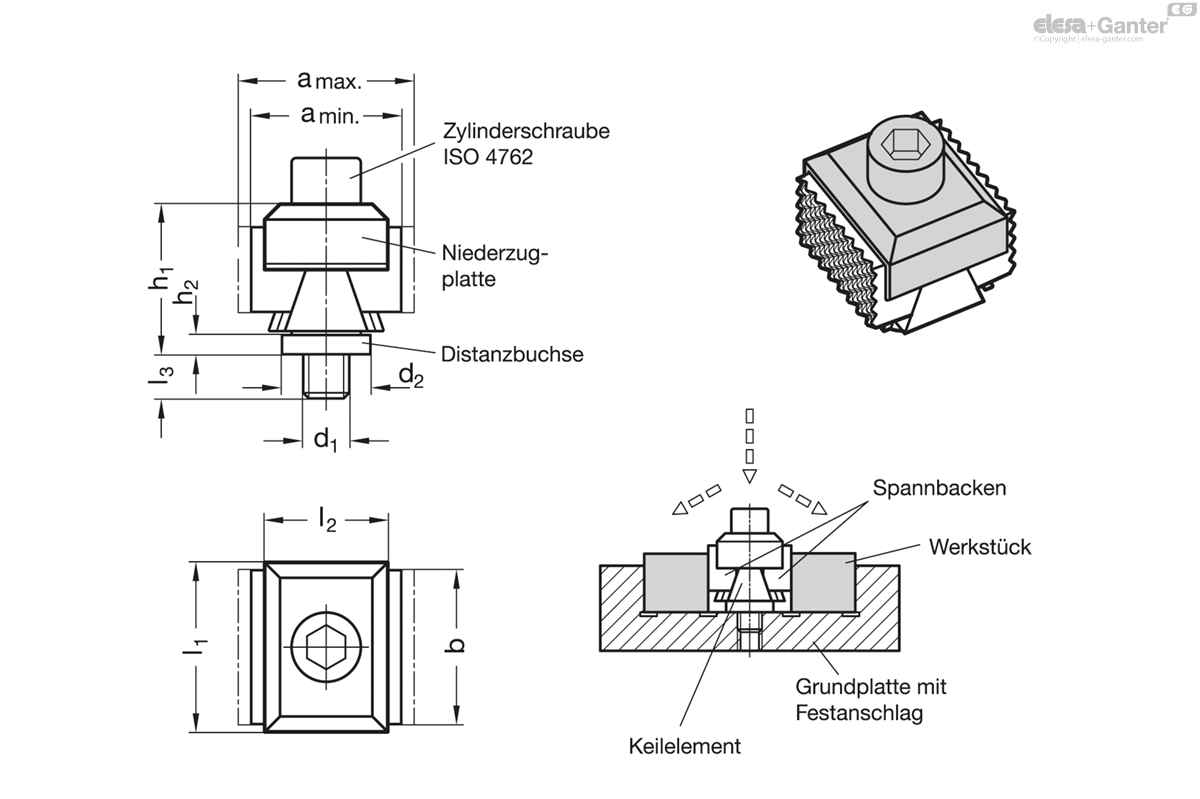

l1
|
l2
|
d1
|
a Max.
Form GA Form GL |
a Min.
Form GA Form GL |
a Max. Form RF
|
a min.
Form RF |
b
|
d2 Ø
|
h1 ≈
|
h2
|
l3 max.
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
25
|
32
|
M 8
|
44.5
|
39.5
|
39.5
|
34.5
|
21
|
18
|
27.5
|
4
|
7.5
| ||
|
29
|
32
|
M 8
|
44.5
|
39.5
|
39.5
|
34.5
|
25
|
18
|
27.5
|
4
|
7.5
| ||
|
36
|
32
|
M 8
|
44.5
|
39.5
|
39.5
|
34.5
|
32
|
18
|
27.5
|
4
|
7.5
| ||
|
44
|
32
|
M 8
|
44.5
|
39.5
|
39.5
|
34.5
|
40
|
18
|
27.5
|
4
|
7.5
| ||
|
44
|
32
|
M 12
|
45.5
|
40
|
45.5
|
40
|
40
|
23
|
38
|
5
|
11.5
| ||
|
54
|
32
|
M 8
|
44.5
|
39.5
|
39.5
|
34.5
|
50
|
18
|
27.5
|
4
|
7.5
| ||
|
54
|
32
|
M 12
|
45.5
|
40
|
45.5
|
40
|
50
|
23
|
38
|
5
|
11.5
|
Platte
Platte
Stahl
brüniert
Zylinderschraube ISO 4762
Zylinderschraube ISO 4762
Stahl
Distanzbuchse
Distanzbuchse
Stahl

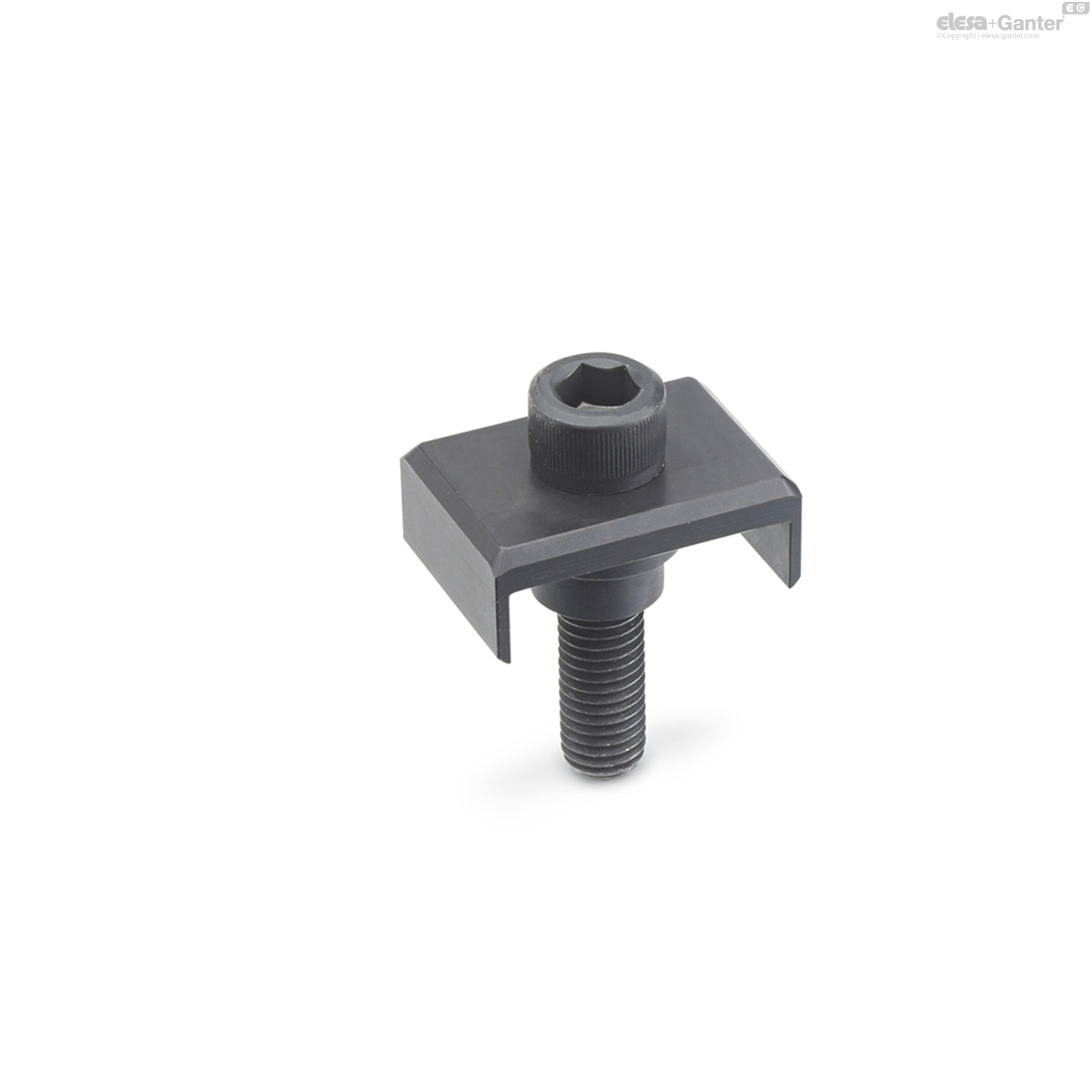

Mit Niederzugplatten GN 920.2 kann auf einfache Weise erreicht werden, dass Keilspanner GN 920.1 mit einem Niederzugeffekt spannen.
Die Zylinderschraube ISO 4762 und die Distanzbuchse gehören zum Lieferumfang.
Die Angaben der Betriebsanleitung sind bei Montage, Inbetriebnahme und Gebrauch einzuhalten. Sie liegt dem Produkt bei bzw. wird auf der Produktseite auf elesa-ganter.at digital bereitgestellt.
