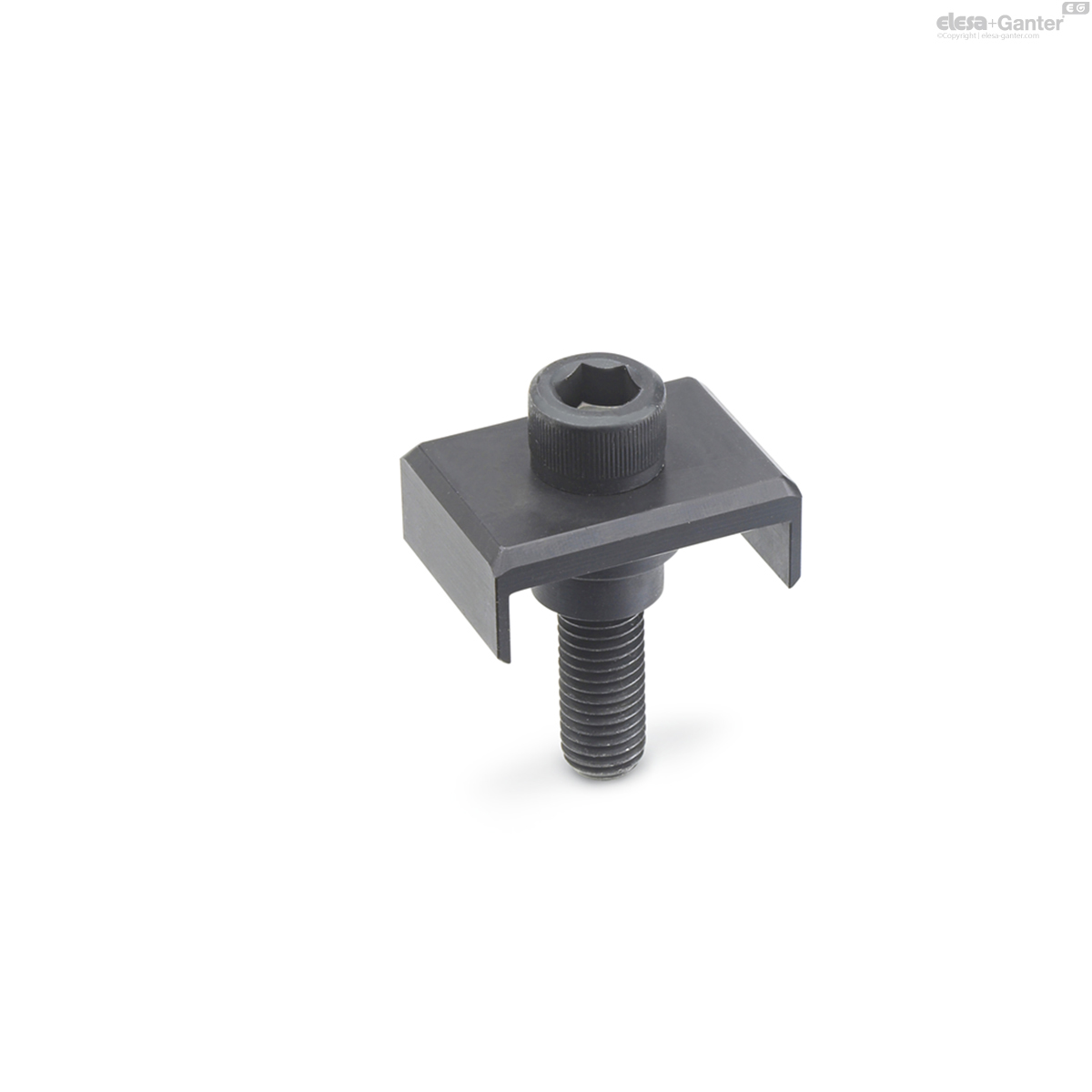

920.2-44-32-M12 GN 920.2 Niederzugplatten

920.2-44-32-M12 GN 920.2 Niederzugplatten

für Keilspanner GN 920.1, Stahl
Alle Größen und Varianten
  • RoHS

Voraussichtliche Lieferzeit 5-7 Werktage

Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 920.2-44-32-M12
l1
44
l2
32
d1
M 12
a Max.
Form GA
Form GL
45.5
a Min.
Form GA
Form GL
40
a Max. Form RF
45.5
a min.
Form RF
40
b
40
d2 Ø
23
h1 ≈
38
h2
5
l3 max.
11.5
Für Keilspanner
GN 920.1 mit:
d
M 12
Für Keilspanner
GN 920.1 mit:
b
40
weight
156
920.2-44-32-M12 drawing

Platte

Stahl

brüniert

Zylinderschraube ISO 4762

Stahl

Distanzbuchse

Stahl

Mit Niederzugplatten GN 920.2 kann auf einfache Weise erreicht werden, dass Keilspanner GN 920.1 mit einem Niederzugeffekt spannen.

Die Zylinderschraube ISO 4762 und die Distanzbuchse gehören zum Lieferumfang.

Die Angaben der Betriebsanleitung sind bei Montage, Inbetriebnahme und Gebrauch einzuhalten. Sie liegt dem Produkt bei bzw. wird auf der Produktseite auf elesa-ganter.at digital bereitgestellt.
