Technical datasheet

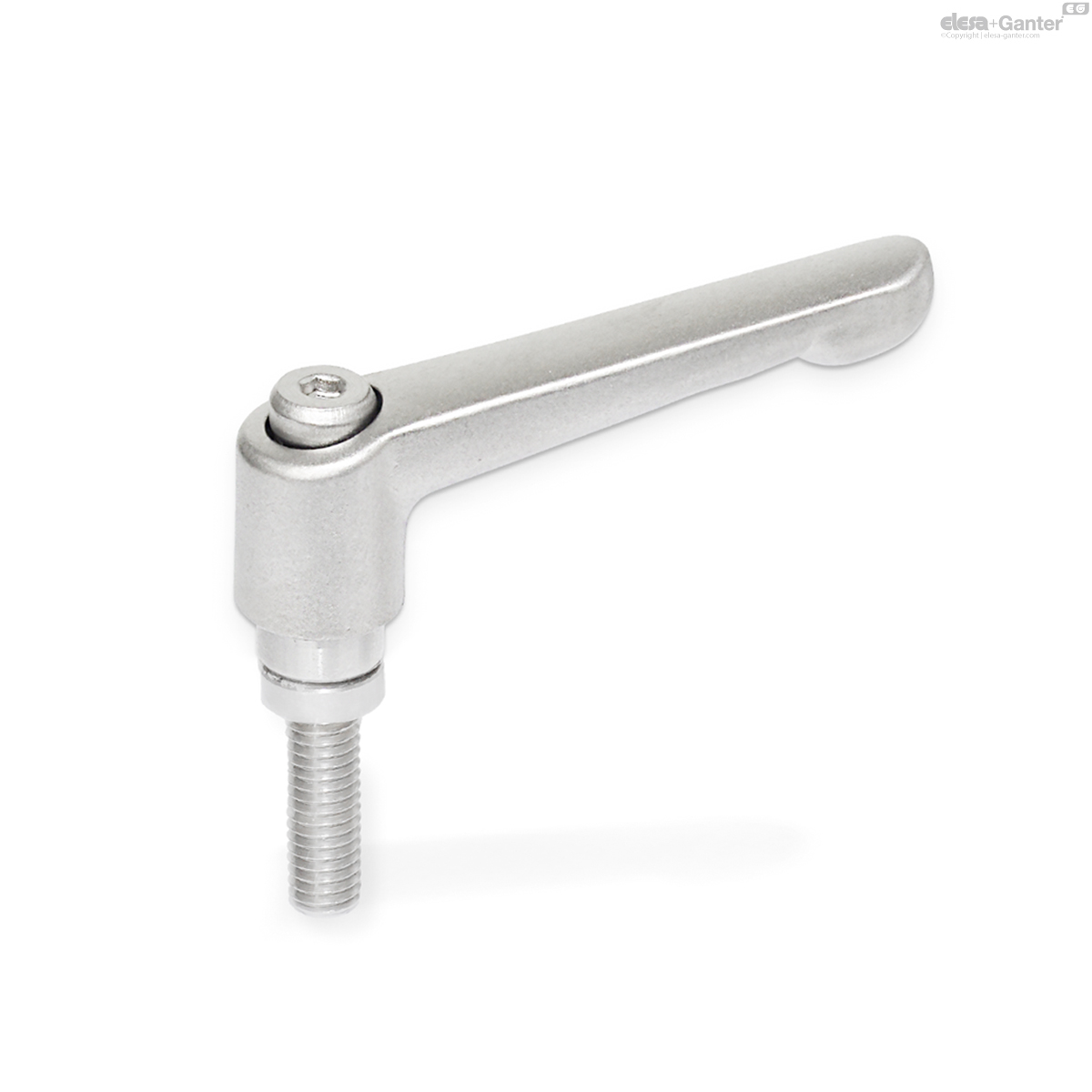

GN 911Verstellbare Klemmhebel
Verstellbare Klemmhebel
für Rohr-Klemmverbinder / Verfahrschlitten
|
Katalog
|

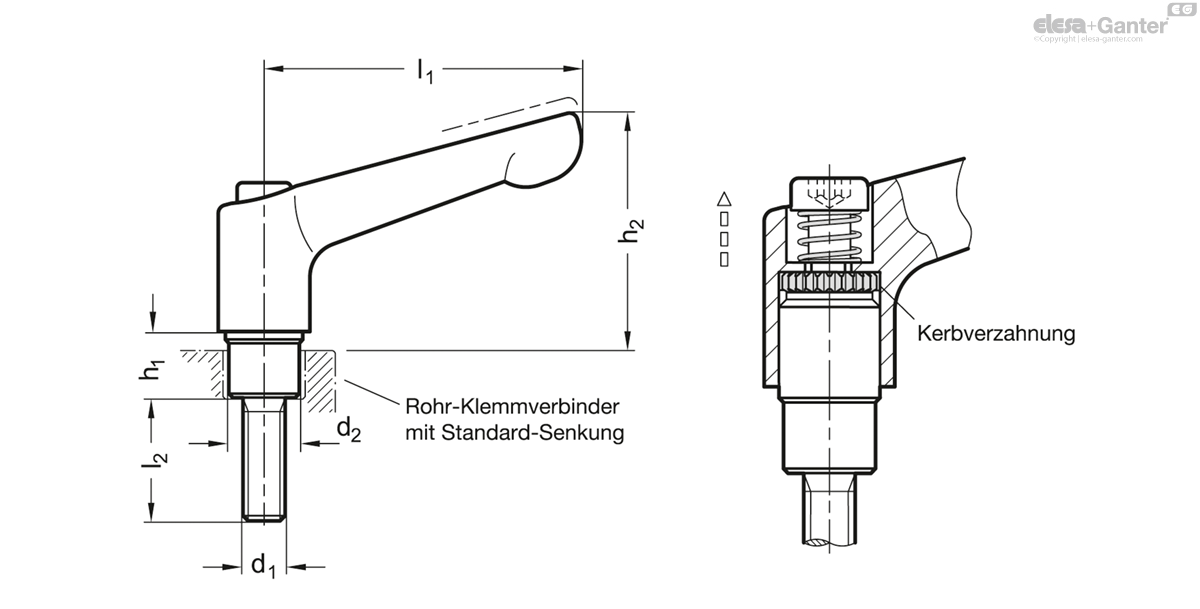

l1
|
d1
|
l2
|
d2
|
h1
|
h2 ≈
|
|
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
GN 911-45-M6-20-SR
|
45
|
M 6
|
20
|
10
|
9
|
34
|
41
|
|
GN 911-63-M6-20-SR
|
63
|
M 6
|
20
|
10
|
12
|
44
|
84
|
|
GN 911-63-M8-25-SR
|
63
|
M 8
|
25
|
13
|
12.5
|
42
|
93
|
|
GN 911-63-M8-30-SR
|
63
|
M 8
|
30
|
13
|
12.5
|
42
|
96
|
|
GN 911-63-M8-35-SR
|
63
|
M 8
|
35
|
13
|
12.5
|
42
|
97
|
|
GN 911-63-M8-40-SR
|
63
|
M 8
|
40
|
13
|
12.5
|
42
|
102
|
|
GN 911-63-M8-50-SR
|
63
|
M 8
|
50
|
13
|
12.5
|
42
|
103
|
|
GN 911-78-M8-25-SR
|
78
|
M 8
|
25
|
13
|
15
|
52
|
149
|
|
GN 911-78-M8-30-SR
|
78
|
M 8
|
30
|
13
|
15
|
52
|
151
|
|
GN 911-78-M8-35-SR
|
78
|
M 8
|
35
|
13
|
15
|
52
|
147
|
|
GN 911-78-M8-40-SR
|
78
|
M 8
|
40
|
13
|
15
|
52
|
153
|
|
GN 911-78-M8-50-SR
|
78
|
M 8
|
50
|
13
|
15
|
52
|
151
|
|
GN 911-78-M10-35-SR
|
78
|
M 10
|
35
|
16
|
16
|
50
|
166
|
|
GN 911-78-M10-50-SR
|
78
|
M 10
|
50
|
16
|
16
|
50
|
176
|
|
GN 911-78-M10-55-SR
|
78
|
M 10
|
55
|
16
|
16
|
50
|
179
|
|
GN 911-78-M10-60-SR
|
78
|
M 10
|
60
|
16
|
16
|
50
|
182
|
|
GN 911-78-M10-65-SR
|
78
|
M 10
|
65
|
16
|
16
|
50
|
185
|
|
GN 911-92-M10-35-SR
|
92
|
M 10
|
35
|
16
|
16
|
60
|
221
|
|
GN 911-92-M10-50-SR
|
92
|
M 10
|
50
|
16
|
16
|
60
|
230
|
|
GN 911-92-M10-55-SR
|
92
|
M 10
|
55
|
16
|
16
|
60
|
233
|
|
GN 911-92-M10-60-SR
|
92
|
M 10
|
60
|
16
|
16
|
60
|
236
|
|
GN 911-92-M10-65-SR
|
92
|
M 10
|
65
|
16
|
16
|
60
|
236
|
Griffkörper
Zink-Druckguss
kunststoffbeschichtet
silber, RAL 9006, strukturmatt SR
Schraubeneinsatz und Halteschraube
Edelstahl 1.4305
Verstellbare Klemmhebel GN 911 ersetzen die Innensechskantschrauben DIN 912 bei Rohr-Klemmverbindern und Verfahrschlitten.
In den Maßtabellen der Klemmverbinder und der Verfahrschlitten ist für jede Schraubstelle eine Empfehlung für den passenden Klemmhebel angegeben.
