GN 7430-MSBefestigungsmuttern

Messing

Messing / Edelstahl, für Hydraulikkomponenten

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Messing
Messing

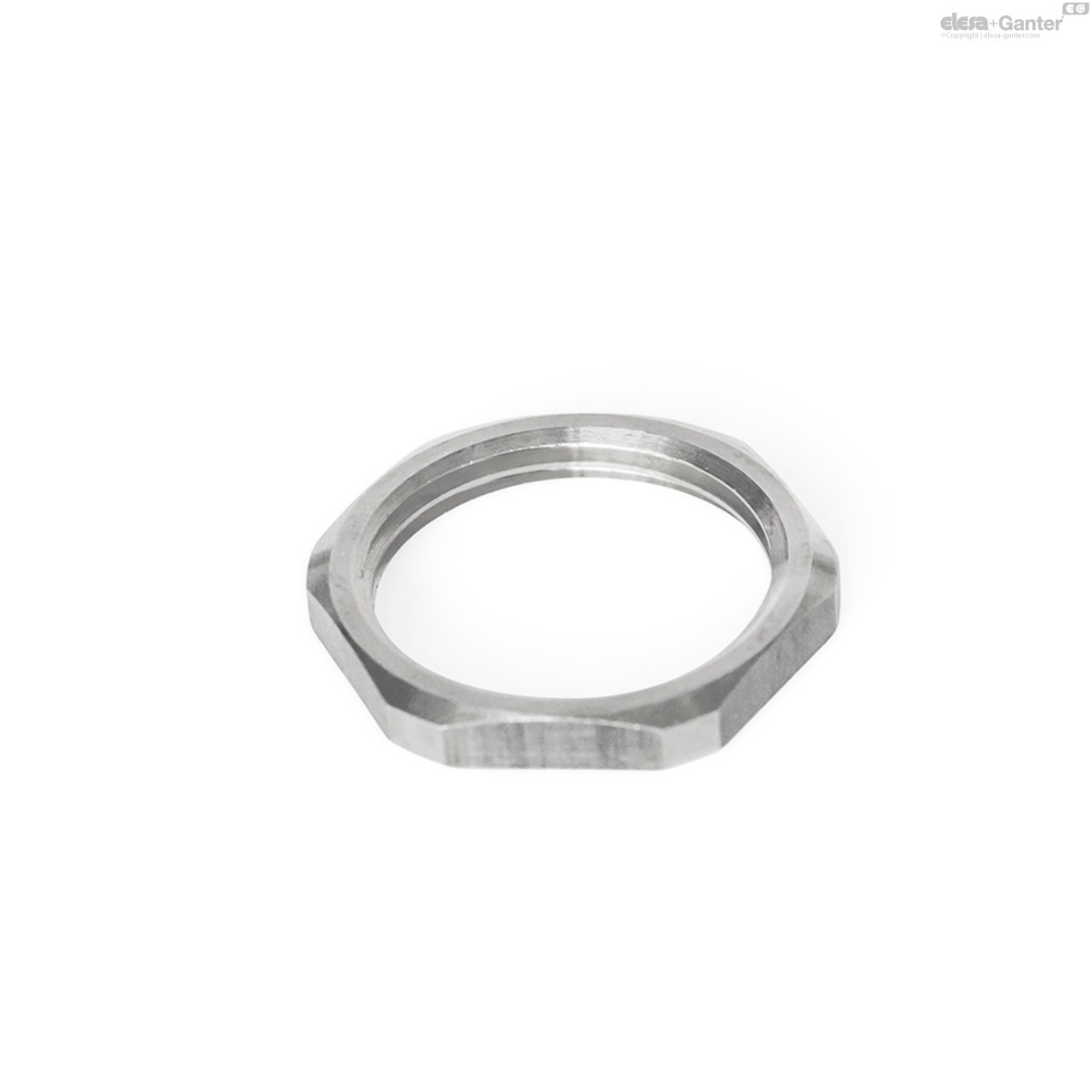

Edelstahl, nichtrostend
GN 7430-A4
Edelstahl, nichtrostend
Messing
GN 7430-MS
Messing

GN 7430-MS

Zurücksetzen
Katalog

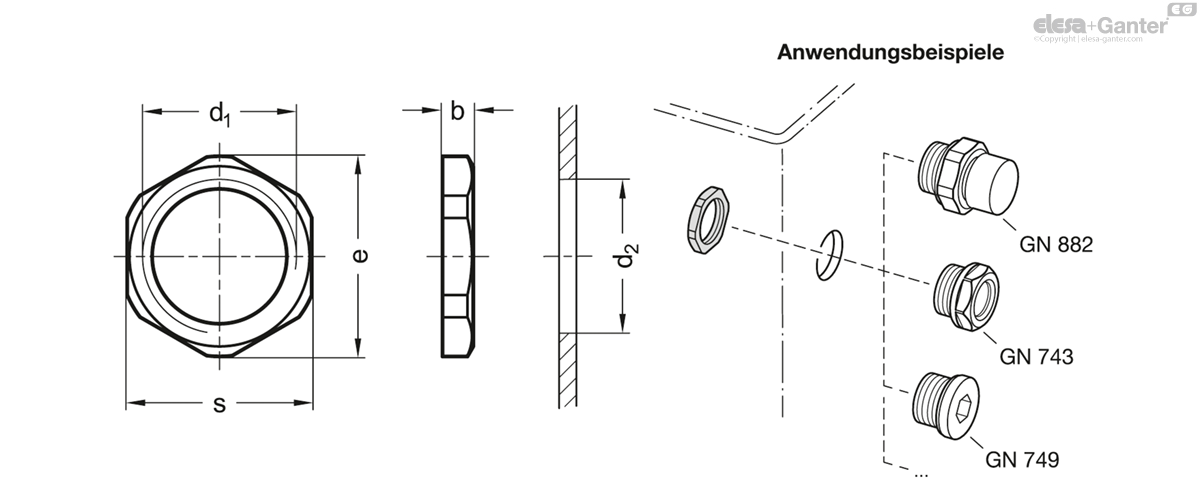

d1
b
d2 +0.3
e ≈
s
GN 7430-G1/4-MS
G 1/4
3
13.2
17.5
16
2
GN 7430-G3/8-MS
G 3/8
3
16.7
23
21
2
GN 7430-G1/2-MS
G 1/2
4
21
26
24
6
GN 7430-G3/4-MS
G 3/4
4
26.5
32.5
30
9
GN 7430-G1-MS
G 1
5
33.3
44.5
41
26
GN 7430-G11/4-MS
G 1 1/4
5
42
50.5
46
21
GN 7430-G11/2-MS
G 1 1/2
6
47.9
61
55
44
GN 7430-G2-MS
G 2
6
59.7
72
65
46
GN 7430-M12x1,5-MS
M 12 x 1.5
3
12
17.5
16
2
GN 7430-M14x1,5-MS
M 14 x 1.5
3
14
19.5
18
2
GN 7430-M16x1,5-MS
M 16 x 1.5
3
16
23
21
2
GN 7430-M20x1,5-MS
M 20 x 1.5
4
20
26
24
7
GN 7430-M26x1,5-MS
M 26 x 1.5
4
26
32.5
30
9
GN 7430-M27x1,5-MS
M 27 x 1.5
4
27
34.5
32
11
GN 7430-M33x1,5-MS
M 33 x 1.5
5
33
44.5
41
26
GN 7430-M40x1,5-MS
M 40 x 1.5
5
40
50.5
46
25
GN 7430-M42x1,5-MS
M 42 x 1.5
5
42
54.5
50
33

Messing MS

blank

Edelstahl nichtrostend, 1.4404 A4

blank

Mit Befestigungsmuttern GN 7430 werden beispielsweise Be- und Entlüftungselemente, Ölschaugläser oder Verschlussschrauben befestigt, wenn die Wandstärke zum Einbringen eines Gewindes zu gering ist oder dieses zur Fertigungsvereinfachung vermieden werden soll.

Das ausreichend groß gestaltete Sechskant-Profil ist nur auf einer Seite gefast, wodurch sich die Auflagefläche und die Gewindelänge vergrößert.

Die Edelstahl-Ausführungen lassen sich im Gehäuseinneren durch Schweißpunkte sichern, um die Montage zu erleichtern, sie eignen sich generell für Anwendungen mit aggressiven Umgebungsbedingungen.

Verwandte Produkte
Ölschaugläser

GN 743

Ölschaugläser Aluminium / Naturglas, beständig bis 100 °C
Ölschaugläser

GN 743.1

Ölschaugläser Aluminium / Naturglas, beständig bis180 °C
Ölschaugläser

GN 743.2

Ölschaugläser Messing / Naturglas, beständig bis 100 °C
Ölschaugläser

GN 743.3

Ölschaugläser Messing/ Naturglas, beständig bis 180 °C
Edelstahl-Ölschaugläser

GN 743.4

Edelstahl-Ölschaugläser Naturglas beständig bis 100 °C
Edelstahl-Ölschaugläser

GN 743.5

Edelstahl-Ölschaugläser Naturglas, beständig bis 180 °C
ATEX-Schaugläser

GN 743.6

ATEX-Schaugläser Aluminium

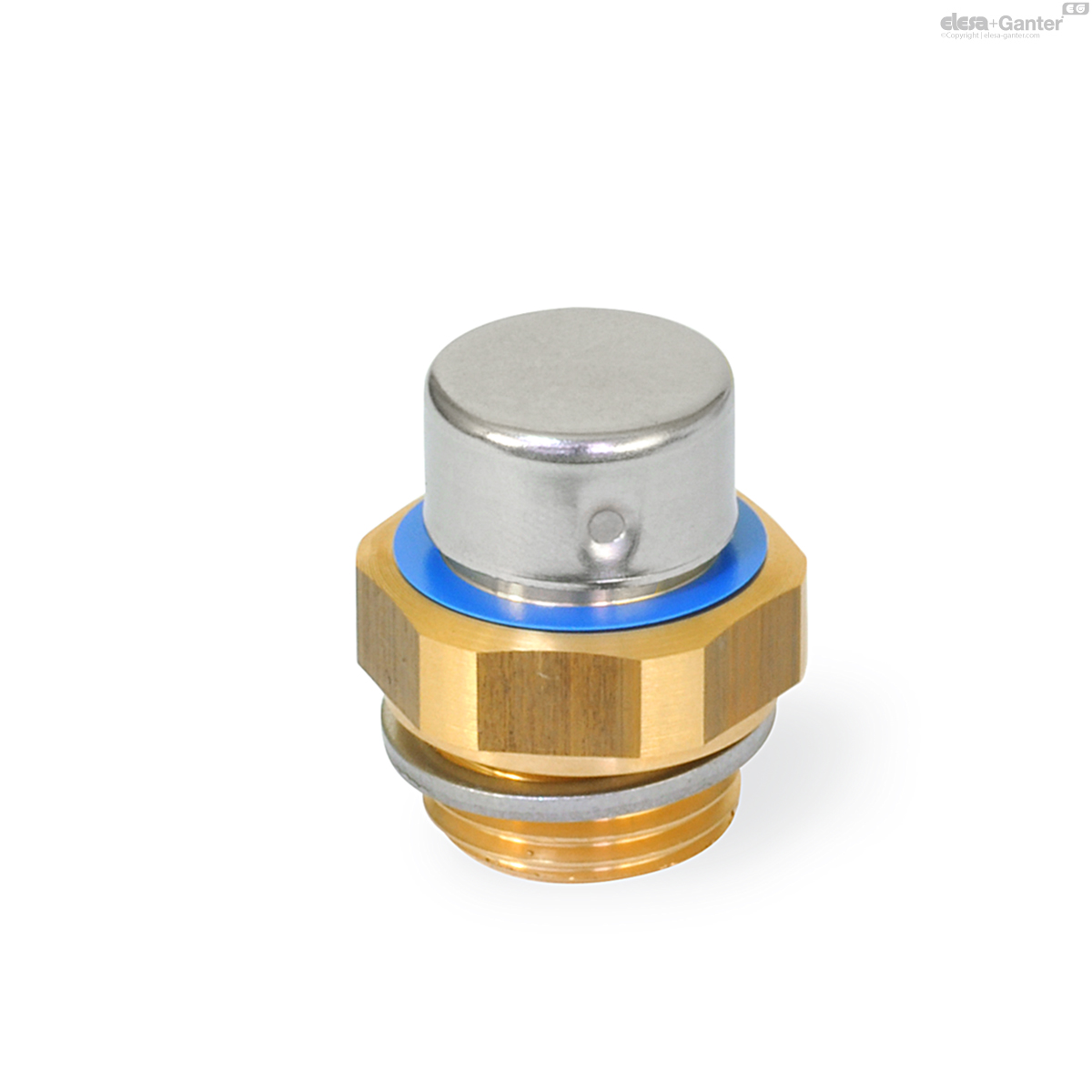

Belüftungs- / Entlüftungsfilter
