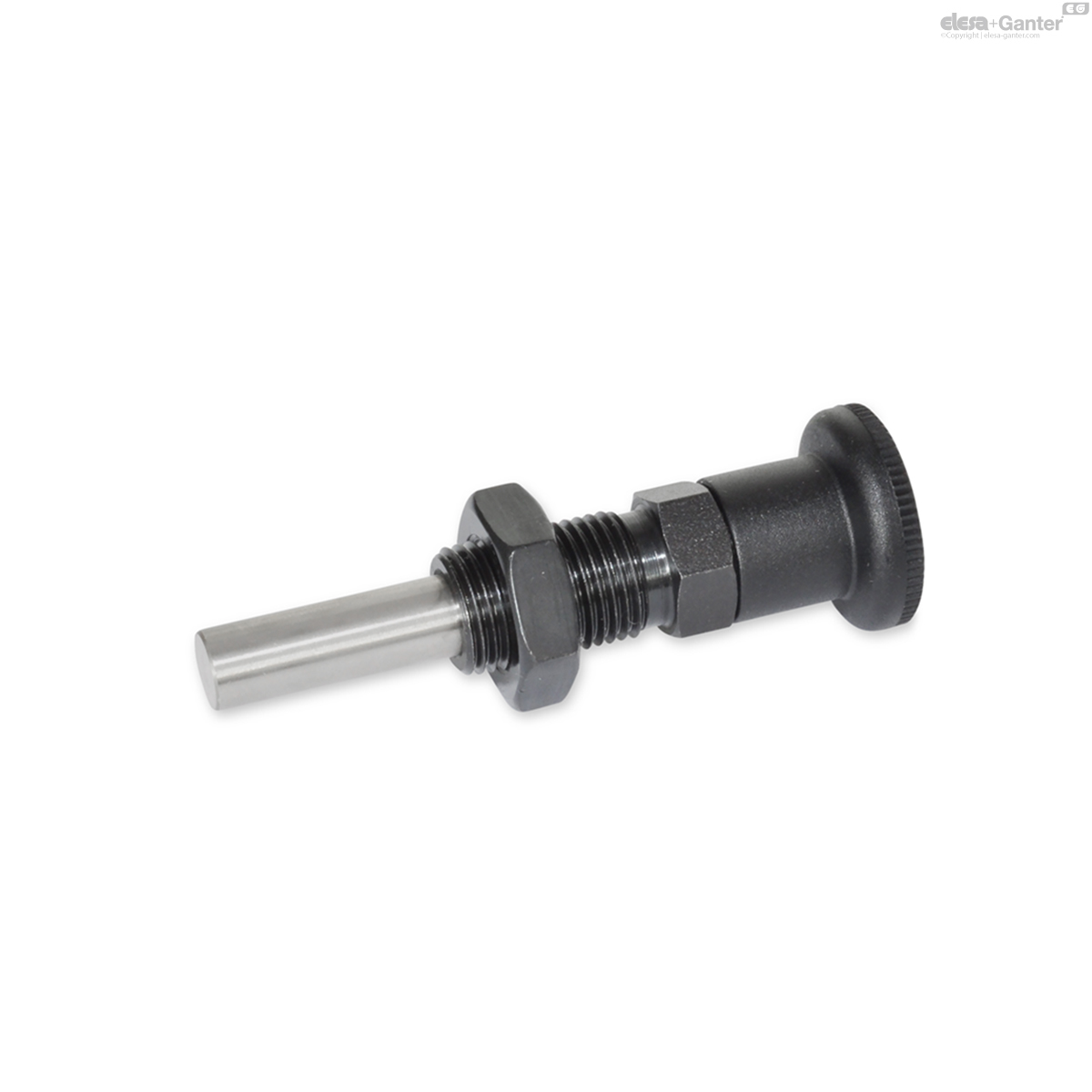

GN 817.8Rastbolzen

Stahl

Stahl / Edelstahl, demontierbar, mit und ohne Rastsperre

Technical datasheet

Katalog	d₁ Pin -0.02/-0.05 Bore H7	l₁	l₂	d₂	d₃	d₄	d₄ -0.05	d₅	k	l₃	l₄	l₅

GN 817.8-7-6-C-ST	7	6	8	M12x1.5	23	5	5	M3	20	20	48	22
GN 817.8-7-6-BK-ST	7	6	8	M12x1.5	23	5	5	M3	20	20	48	22
GN 817.8-7-6-CK-ST	7	6	8	M12x1.5	23	5	5	M3	20	20	48	22
GN 817.8-7-6-B-ST	7	6	8	M12x1.5	23	5	5	M3	20	20	48	22
GN 817.8-7-9-CK-ST	7	9	11	M12x1.5	23	5	5	M3	20	20	48	22
GN 817.8-7-9-B-ST	7	9	11	M12x1.5	23	5	5	M3	20	20	48	22
GN 817.8-7-9-C-ST	7	9	11	M12x1.5	23	5	5	M3	20	20	48	22
GN 817.8-7-9-BK-ST	7	9	11	M12x1.5	23	5	5	M3	20	20	48	22
GN 817.8-8-8-CK-ST	8	8	10	M16x1.5	28	6	6	M4	24	25	58	26
GN 817.8-8-8-B-ST	8	8	10	M16x1.5	28	6	6	M4	24	25	58	26
GN 817.8-8-8-C-ST	8	8	10	M16x1.5	28	6	6	M4	24	25	58	26
GN 817.8-8-8-BK-ST	8	8	10	M16x1.5	28	6	6	M4	24	25	58	26
GN 817.8-8-12-CK-ST	8	12	14	M16x1.5	28	6	6	M4	24	25	58	26
GN 817.8-8-12-BK-ST	8	12	14	M16x1.5	28	6	6	M4	24	25	58	26
GN 817.8-8-12-B-ST	8	12	14	M16x1.5	28	6	6	M4	24	25	58	26
GN 817.8-8-12-C-ST	8	12	14	M16x1.5	28	6	6	M4	24	25	58	26
GN 817.8-10-12-B-ST	10	12	14	M16x1.5	28	7.5	7.5	M4	24	30	58	26
GN 817.8-10-12-BK-ST	10	12	14	M16x1.5	28	7.5	7.5	M4	24	30	58	26
GN 817.8-10-12-CK-ST	10	12	14	M16x1.5	28	7.5	7.5	M4	24	30	58	26
GN 817.8-10-12-C-ST	10	12	14	M16x1.5	28	7.5	7.5	M4	24	30	58	26
GN 817.8-12-15-C-ST	12	15	17	M20x1.5	33	9	9	M6	28.5	35	71.5	33
GN 817.8-12-15-BK-ST	12	15	17	M20x1.5	33	9	9	M6	28.5	35	71.5	33
GN 817.8-12-15-B-ST	12	15	17	M20x1.5	33	9	9	M6	28.5	35	71.5	33
GN 817.8-12-15-CK-ST	12	15	17	M20x1.5	33	9	9	M6	28.5	35	71.5	33

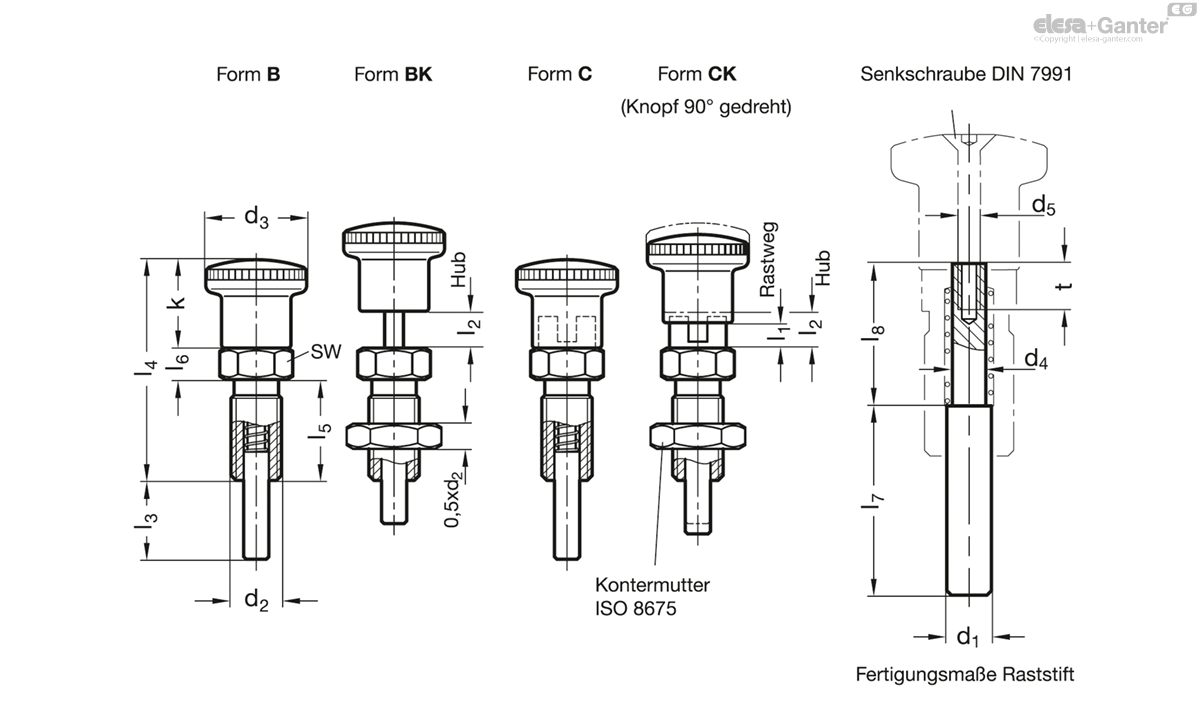

Form

B: ohne Rastsperre, ohne Kontermutter

BK: ohne Rastsperre, mit Kontermutter

C: mit Rastsperre, ohne Kontermutter

CK: mit Rastsperre, mit Kontermutter

Ausführung in Stahl ST

brüniert

Gewindekörper

Kontermutter

Ausführung in Edelstahl nichtrostend NI

Führung Edelstahl nichtrostend, 1.4305

Kontermutter, Stahl

Stift

Edelstahl nichtrostend, 1.4305

Senkschraube DIN 7991

Edelstahl nichtrostend, 1.4301

Griff

Kunststoff (Polyamid PA)

schwarz, matt

Rastbolzen GN 817.8 sind so konzipiert, dass Sonderausführungen der Raststifte auch bei kleinen Stückzahlen wirtschaftlich realisiert werden können.

Die Raststifte können nach Bedarf bearbeitet oder gemäß obenstehender Zeichnung selbst hergestellt werden. Die Montage erfolgt mittels Senkschraube und kann daher beliebig oft erfolgen. Alle Teile werden im unmontierten Set geliefert.

Die Form C / CK wird dann eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
