Technical datasheet

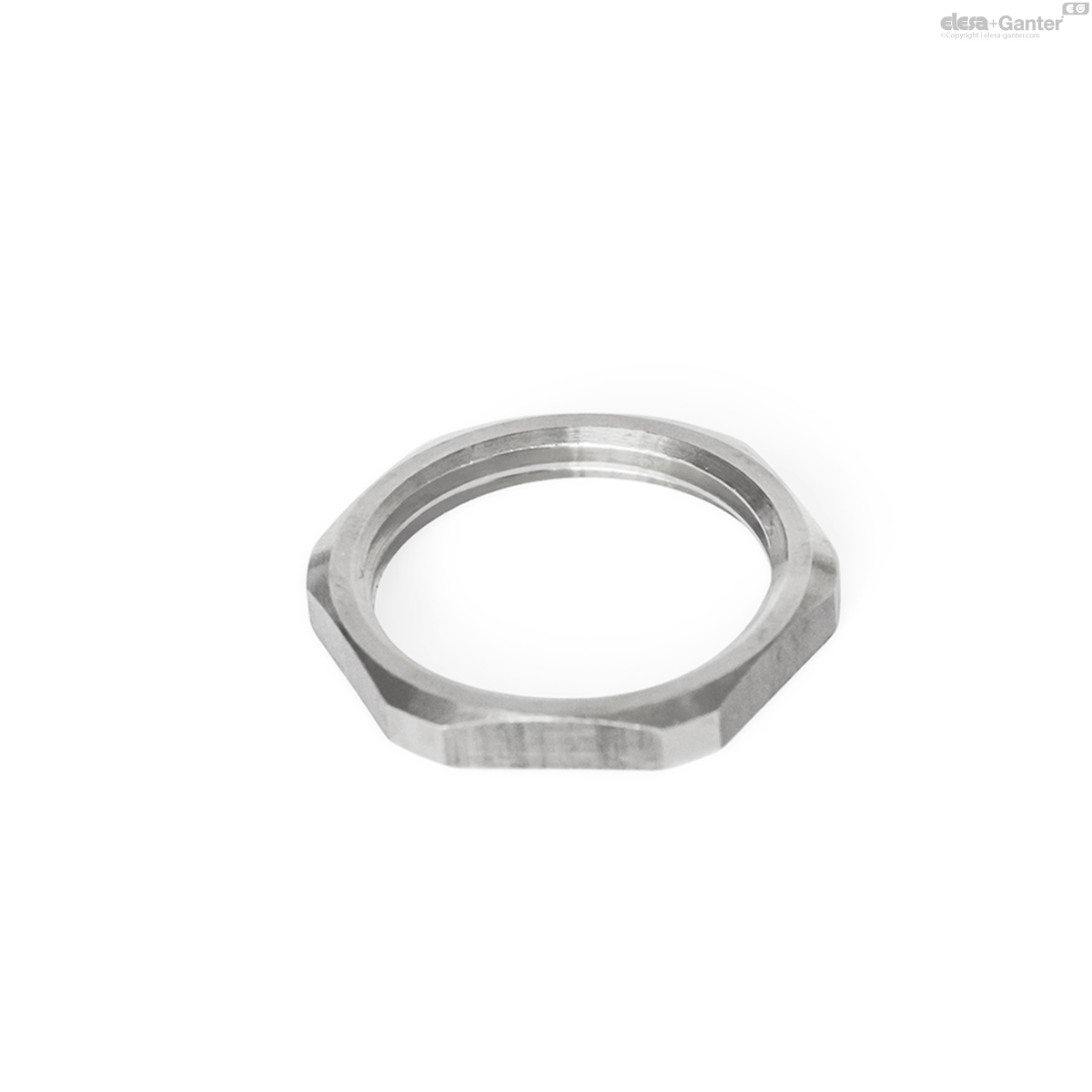

GN 7430-A4Befestigungsmuttern
Edelstahl, nichtrostend
Messing / Edelstahl, für Hydraulikkomponenten
|
Katalog
|

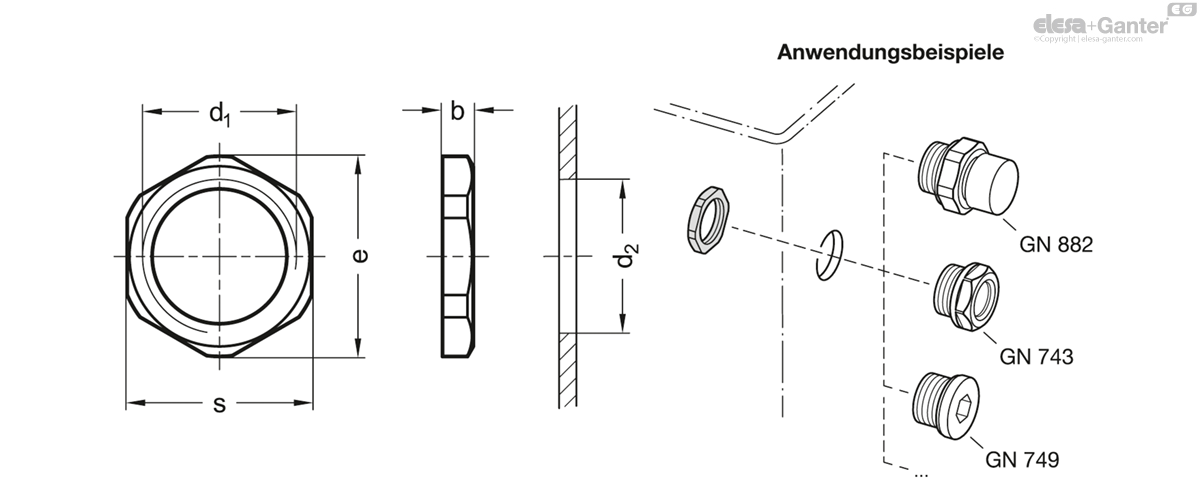

d1
|
b
|
d2 +0.3
|
e ≈
|
s
|
|
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
GN 7430-G3/8-A4
|
G 3/8
|
3
|
16.7
|
23
|
21
|
4
|
|
GN 7430-G1/2-A4
|
G 1/2
|
4
|
21
|
26
|
24
|
11
|
|
GN 7430-G3/4-A4
|
G 3/4
|
4
|
26.5
|
32.5
|
30
|
8
|
|
GN 7430-G1-A4
|
G 1
|
5
|
33.3
|
44.5
|
41
|
24
|
|
GN 7430-G11/4-A4
|
G 1 1/4
|
5
|
42
|
50.5
|
46
|
20
|
|
GN 7430-M16x1,5-A4
|
M 16 x 1.5
|
3
|
16
|
23
|
21
|
5
|
|
GN 7430-M20x1,5-A4
|
M 20 x 1.5
|
4
|
20
|
26
|
24
|
13
|
|
GN 7430-M26x1,5-A4
|
M 26 x 1.5
|
4
|
26
|
32.5
|
30
|
8
|
|
GN 7430-M33x1,5-A4
|
M 33 x 1.5
|
5
|
33
|
44.5
|
41
|
24
|
|
GN 7430-M42x1,5-A4
|
M 42 x 1.5
|
5
|
42
|
54.5
|
50
|
31
|
Messing MS
blank
Edelstahl nichtrostend, 1.4404 A4
blank
Mit Befestigungsmuttern GN 7430 werden beispielsweise Be- und Entlüftungselemente, Ölschaugläser oder Verschlussschrauben befestigt, wenn die Wandstärke zum Einbringen eines Gewindes zu gering ist oder dieses zur Fertigungsvereinfachung vermieden werden soll.
Das ausreichend groß gestaltete Sechskant-Profil ist nur auf einer Seite gefast, wodurch sich die Auflagefläche und die Gewindelänge vergrößert.
Die Edelstahl-Ausführungen lassen sich im Gehäuseinneren durch Schweißpunkte sichern, um die Montage zu erleichtern, sie eignen sich generell für Anwendungen mit aggressiven Umgebungsbedingungen.
