GN 743.5Edelstahl-Ölschaugläser

Edelstahl-Ölschaugläser

Naturglas, beständig bis 180 °C

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__g18020__.png
Edelstahl-Ölschaugläser
Edelstahl-Ölschaugläser

GN 743.5

Zurücksetzen
Katalog
d1
d2
d3
l1
l2
s
GN 743.5-11-M16x1,5-A
11
M 16 x 1.5
22
8
7.5
20
19
GN 743.5-11-M16x1,5-B
11
M 16 x 1.5
22
8
7.5
20
19
GN 743.5-14-M20x1,5-A
14
M 20 x 1.5
26
8.5
7.5
23
20
GN 743.5-14-M20x1,5-B
14
M 20 x 1.5
26
8.5
7.5
23
23
GN 743.5-18-M26x1,5-A
18
M 26 x 1.5
32
9
8
30
42
GN 743.5-18-M26x1,5-B
18
M 26 x 1.5
32
9
8
30
41
GN 743.5-18-M27x1,5-B
18
M 27 x 1.5
32
9
8
30
6
GN 743.5-18-M27x1,5-A
18
M 27 x 1.5
32
9
8
30
6
GN 743.5-24-M33x1,5-A
24
M 33 x 1.5
40
11
8.5
36
64
GN 743.5-24-M33x1,5-B
24
M 33 x 1.5
40
11
8.5
36
64
GN 743.5-32-M42x1,5-B
32
M 42 x 1.5
50
12
9
46
102
GN 743.5-32-M42x1,5-A
32
M 42 x 1.5
50
12
9
46
100
GN 743.5-32-M42x2-B
32
M 42 x 2
50
12
9
46
10
GN 743.5-32-M42x2-A
32
M 42 x 2
50
12
9
46
10
GN 743.5-11-G3/8-A
11
G 3/8
22
8
7.5
20
19
GN 743.5-11-G3/8-B
11
G 3/8
22
8
7.5
20
19
GN 743.5-14-G1/2-A
14
G 1/2
26
8.5
7.5
23
22
GN 743.5-14-G1/2-B
14
G 1/2
26
8.5
7.5
23
23
GN 743.5-18-G3/4-A
18
G 3/4
32
9
8
30
41
GN 743.5-18-G3/4-B
18
G 3/4
32
9
8
30
41
GN 743.5-24-G1-A
24
G 1
40
11
8.5
36
50
GN 743.5-24-G1-B
24
G 1
40
11
8.5
36
66
GN 743.5-32-G11/4-B
32
G 1 1/4
50
12
9
46
102
GN 743.5-32-G11/4-A
32
G 1 1/4
50
12
9
46
102

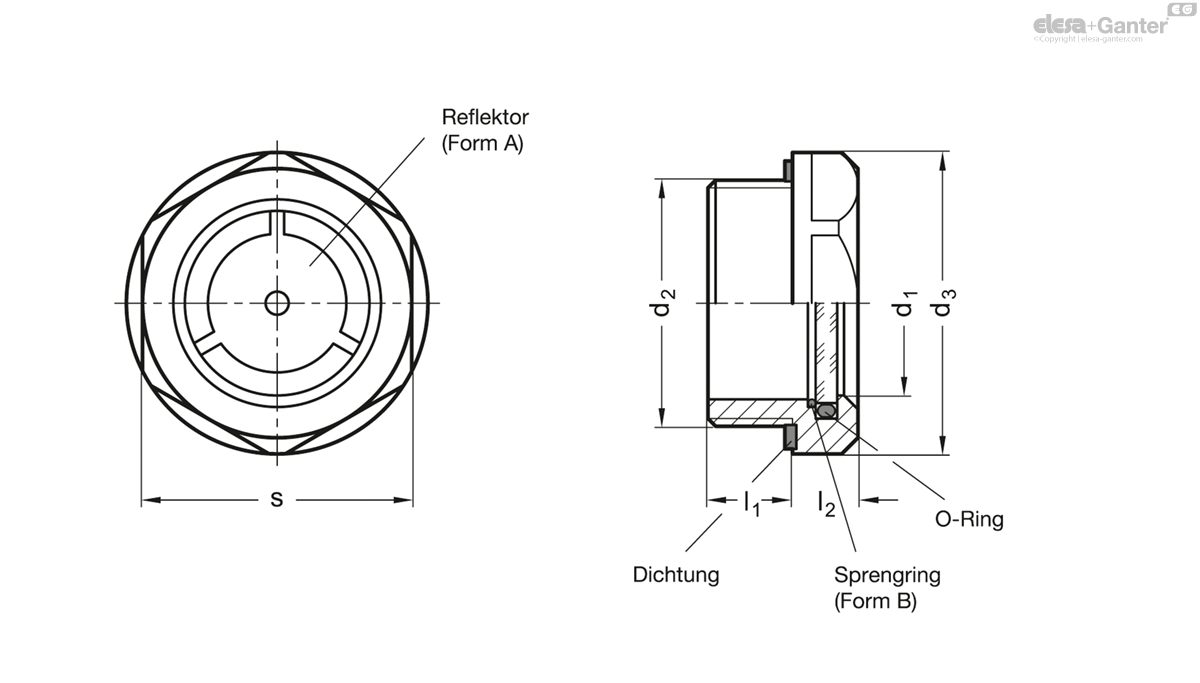

Form

  • A: mit Reflektor
  • B: ohne Reflektor

Gehäuse

Edelstahl nichtrostend, 1.4305

Reflektor (Form A)

Thermoplast (Polysulfan)

Sprengring (Form B)

Edelstahl nichtrostend, 1.4310

  • temperaturbeständig bis zu 180 °C
  • Sichtscheibe ESG-Glas
  • Dichtung Gummi FPM (Viton®)

Kennung durch nicht schwarze Einfärbung der Dichtung

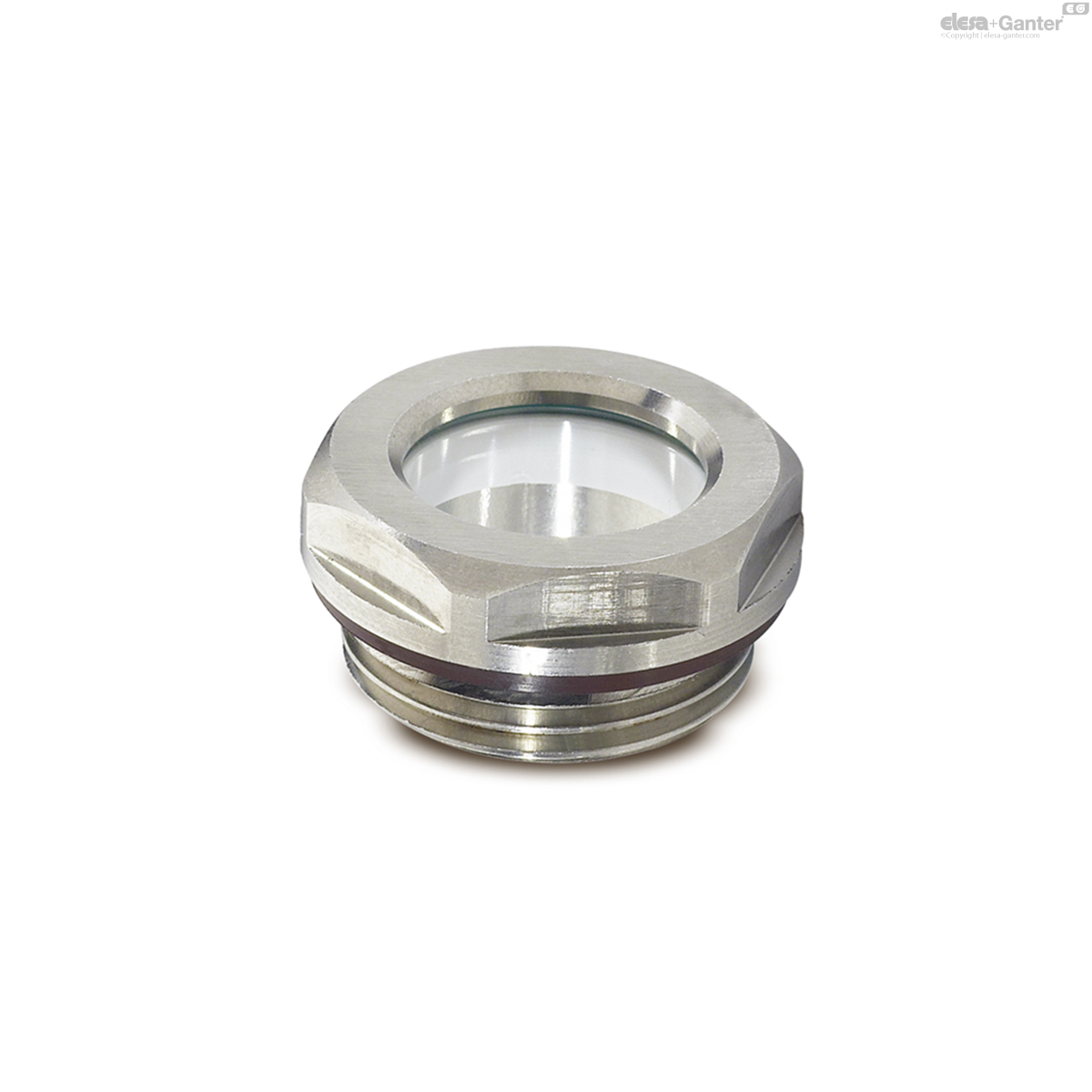

Die sehr stabil dimensionierte, kratzfeste Naturglassscheibe der Edelstahl-Ölschaugläser GN 743.5 ist über einen O-Ring am Scheibenumfang abgedichtet, dadurch ist die Dichtheit unabhängig von einer axialen Anpresskraft.

Der Außen-Ø der Ölschaugläser mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.

Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet, dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

Edelstahl-Ölschaugläser GN 743.5 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit bei Über- und Unterdruck liegen vor.
