Technical datasheet
GN 721-LARastriegel

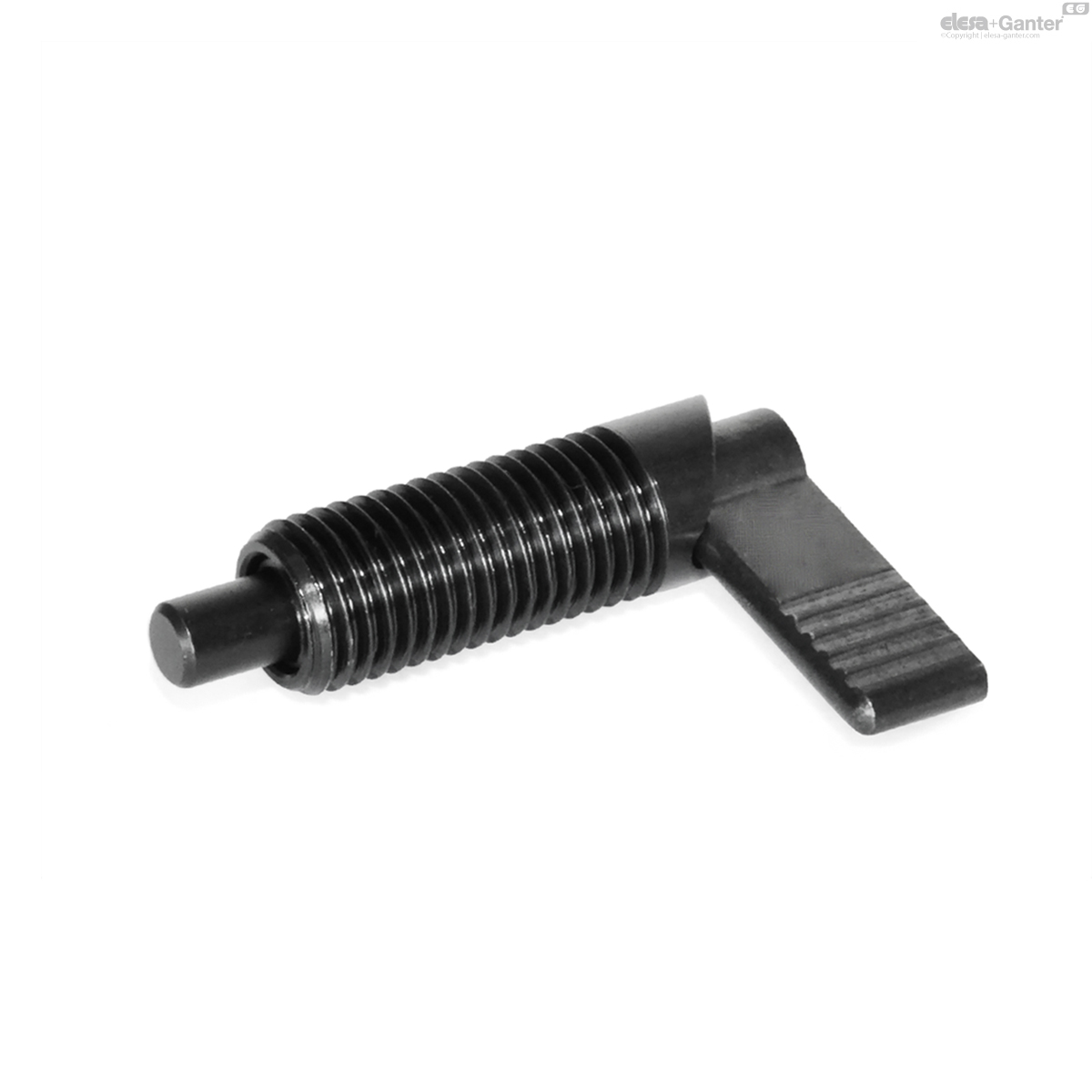

Riegel linkssteigend
Stahl, ohne Rastfunktion, mit 180°-Anschlag
GN 721-LA
|
Katalog
|
d1 Pin -0.02/-0.05
Bore H7 |
d2
|
d3
|
l1
|
l2
|
l3 +1.5
|
l4
|
l5
|
Spring load
in N ≈ initial |
Spring load
in N ≈ end |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 721-5-M10x1-LA
|
5
|
M 10 x 1
|
10
|
37.5
|
6
|
19
|
21
|
-
|
7
|
20
|
18
|
|
GN 721-6-M12x1,5-LA
|
6
|
M 12 x 1.5
|
12
|
47
|
8
|
26
|
26
|
32
|
8
|
18
|
30
|
|
GN 721-8-M16x1,5-LA
|
8
|
M 16 x 1.5
|
16
|
56
|
10
|
30
|
32
|
42
|
11
|
29
|
65
|
|
GN 721-10-M20x1,5-LA
|
10
|
M 20 x 1.5
|
20
|
69
|
12
|
37
|
37
|
52
|
21
|
57
|
130
|
Form
Form
- RA: Riegel rechtssteigend
- RB: Riegel rechtssteigend, mit Kunststoffkappe
- RAK: Riegel rechtssteigend, mit Kontermutter
- RBK: Riegel rechtssteigend, mit Kunststoffkappe, mit Kontermutter
- LA: Riegel linkssteigend
- LB: Riegel linkssteigend, mit Kunststoffkappe
- LAK: Riegel linkssteigend, mit Kontermutter
- LBK: Riegel linkssteigend, mit Kunststoffkappe, mit Kontermutter
Führung / Riegel
Führung / Riegel
Stahl
brüniert
Raststift
Raststift
Stahl
nitriert
Kappe bei Form RB / RBK / LB / LBK
Kappe bei Form RB / RBK / LB / LBK
Kunststoff, Polyamid (PA)
Schwarz, matt
Druckfeder
Druckfeder
Edelstahl 1.4310
Bei Rastriegeln GN 721 wird der Raststift durch eine 180°-Drehung des Riegels(auf Anschlag) eingezogen.
Bei symmetrischer Anordnung von Rastriegeln erlauben die links- bzw. rechtssteigenden Kurven, eine sinnfällige, nämlich gleiche Bestätigungsrichtung des Riegels.
