GN 666.1-ELRohrgriffe

Griffrohr, aluminium, eloxiert, naturfarben

Rohr Aluminium- / Edelstahl, Füße Kunststoff

Technical datasheet

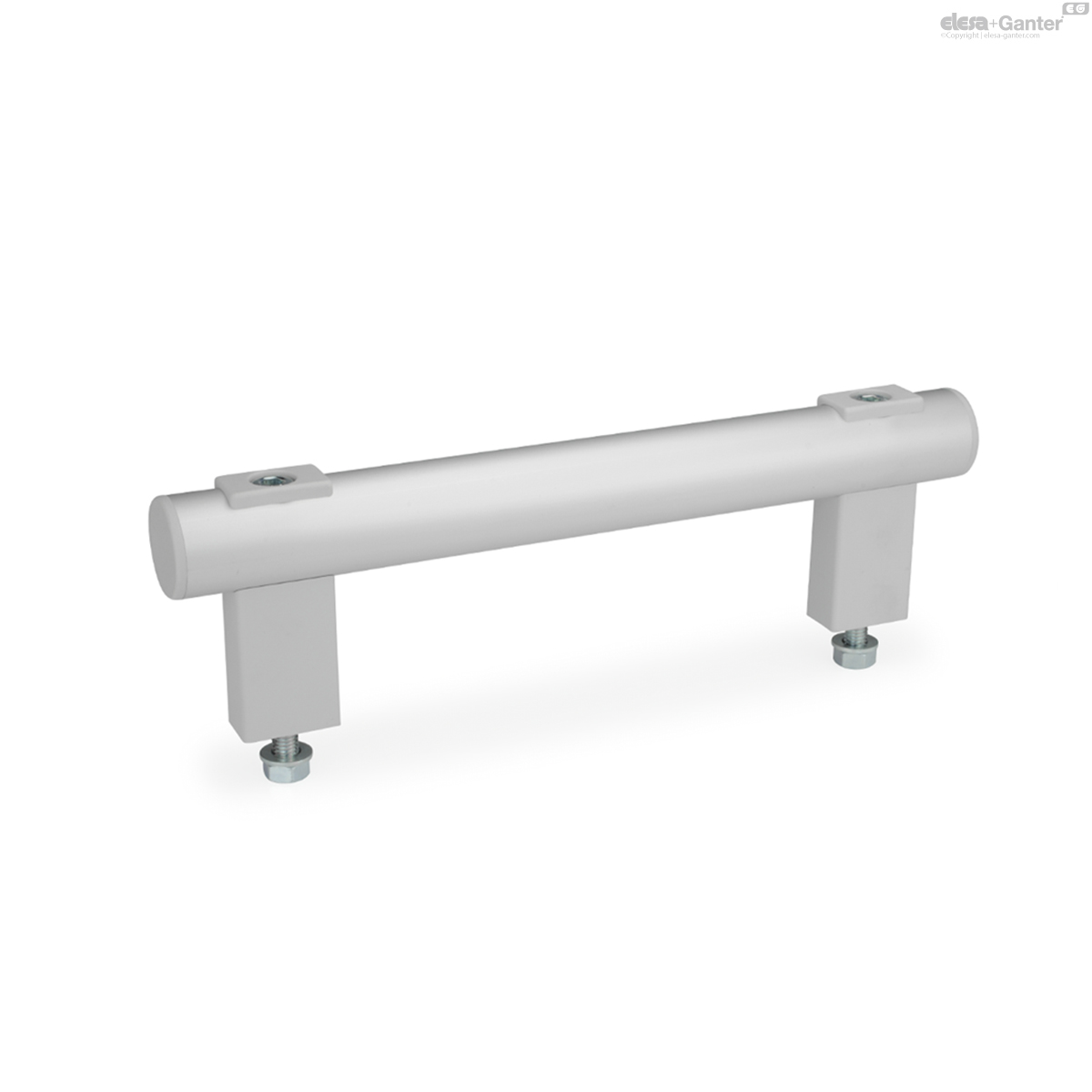

Griffrohr, aluminium, eloxiert, naturfarben

GN 666.1-EL

Griffrohr, aluminium, eloxiert, naturfarben

GN 666.1-SW

Griffrohr, aluminium, kunststoffbeschichtet, schwarz

GN 666.1-NG

Edelstahl

GN 666.1-ELG

Griffrohr, aluminium, eloxiert, naturfarben

GN 666.1-EL

Zurücksetzen

Katalog	d₁	l₁ ±0.5	b	d₂	h	l₂	l₃	l₄	l₅	l₆	l₇ max.

GN 666.1-30-200-EL	30	200	18	M 8	60	230	170	265	85	17	8.5	250
GN 666.1-30-250-EL	30	250	18	M 8	60	280	220	315	85	17	8.5	280
GN 666.1-30-300-EL	30	300	18	M 8	60	330	270	365	85	17	8.5	284
GN 666.1-30-400-EL	30	400	18	M 8	60	430	370	465	85	17	8.5	360
GN 666.1-30-500-EL	30	500	18	M 8	60	530	470	565	85	17	8.5	370
GN 666.1-30-600-EL	30	600	18	M 8	60	630	570	665	85	17	8.5	394

Griffrohr

Wandstärke 1,5 mm

Aluminium

kunststoffbeschichtet

schwarz, RAL 9005, strukturmatt SW

Grifffüße / Deckel, schwarz, matt

eloxiert, naturfarben EL

Grifffüße / Deckel, schwarz, matt

eloxiert, naturfarben ELG

Grifffüße / Deckel, hellgrau, matt

Edelstahl 1.4301

geschliffen, matt glänzend NG

Grifffüße / Deckel, schwarz, matt

Grifffüße (Abstützungen)

Kunststoff, Polyamid (PA)

glasfaserverstärkt

Einsatztemperatur bis 100 °C

Gewindebuchse Stahl, verzinkt

Endkappen

Kunststoff, Thermoplastisches Elastomer (TPE)

Befestigungsset

Zylinderschrauben ISO 4762

Stahl, verzinkt

schwarz passiviert bei SW / EL / NG

blau passiviert bei ELG

Sechskantmuttern ISO 4032-M8

Stahl, verzinkt, blau passiviert

Unterlegscheiben DIN 125

Stahl, verzinkt, blau passiviert

Aufgrund der großen Variantenvielfalt und dem ansprechend klassischen Design eignen sich Rohrgriffe GN 666.1 für sehr viele Einsatzbereiche.

Die im Lieferumfang enthaltenen Befestigungsschrauben erlauben eine Montage sowohl von der Bedienungs- als auch von der Rückseite. Gleichlange Rohrgriffe GN 666.1 und GN 666eignen sich zudem zur Doppelmontage, z. B. für Schiebetüren.
