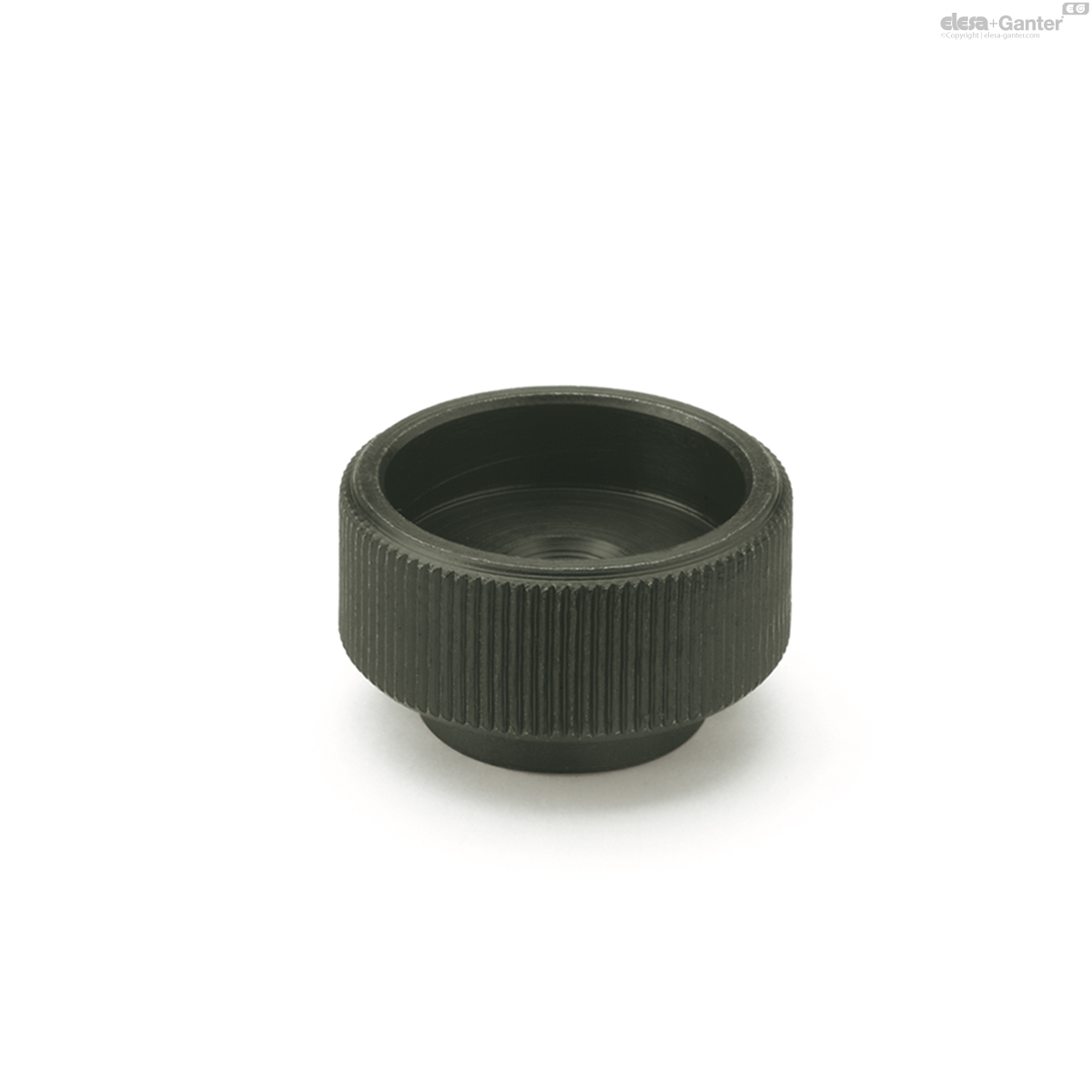

GN 6303.1Schnellspann-Rändelmuttern

Stahl

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Stahl
Stahl
Edelstahl
GN 6303.1-NI
Edelstahl
Stahl
GN 6303.1
Stahl

GN 6303.1

Zurücksetzen
Katalog

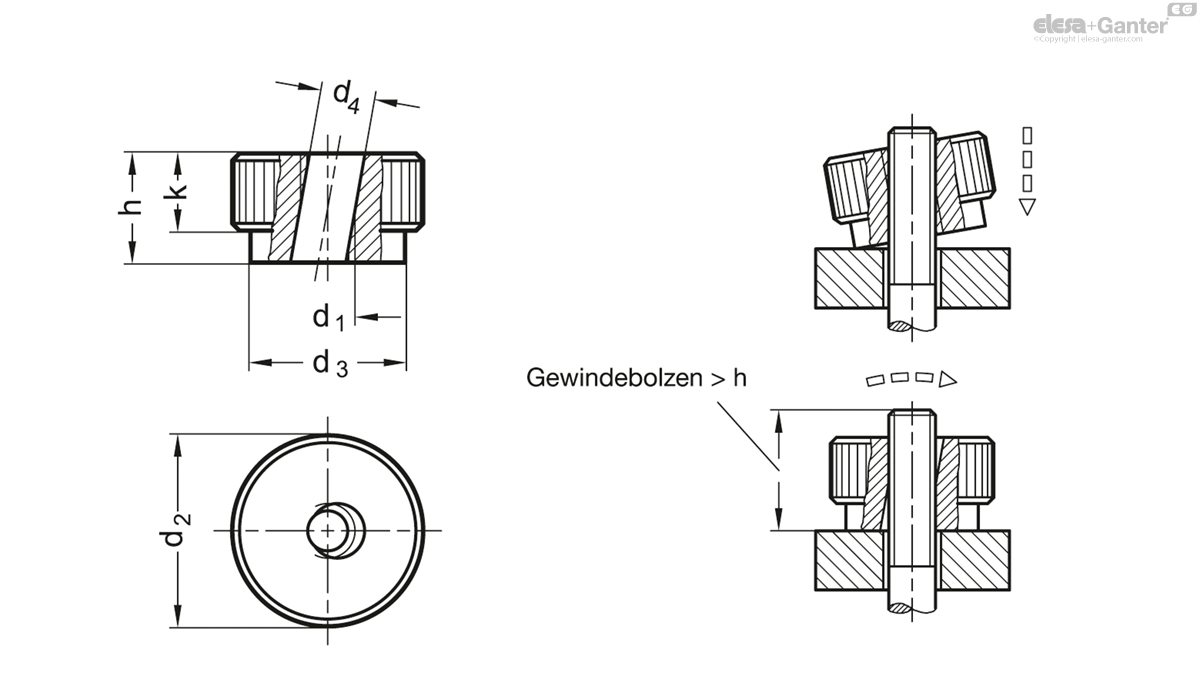

d1
d2
d3
d4
h
k
GN 6303.1-M5
M 5
20
14
5.3
12
8
22
GN 6303.1-M6
M 6
24
16
6.7
14
10
37
GN 6303.1-M8
M 8
30
20
8.7
17
12
69
GN 6303.1-M10
M 10
36
28
11
20
14
120
GN 6303.1-M12
M 12
40
32
13
24
16
179

Ausführung in Stahl

  • Festigkeitsklasse 5
  • brüniert

Ausführung in Edelstahl nichtrostend, 1.4305 NI

  • matt gestrahlt

Schnellspann-Rändelmuttern GN 6303.1 werden eingesetzt, wenn die Mutter nach dem Lösen ganz abgezogen und schnell wieder in Spannstellung gebracht werden soll.

Die Rändelmutter wird schräg auf den Gewindebolzen aufgesteckt. Beim Spannen rastet die Mutter in die Gewindegänge des Bolzens ein.

Funktionssicherheit ist allerdings nur gegeben, wenn die Spannfläche rechtwinklig zum Gewindebolzen ist.

Verwandte Produkte

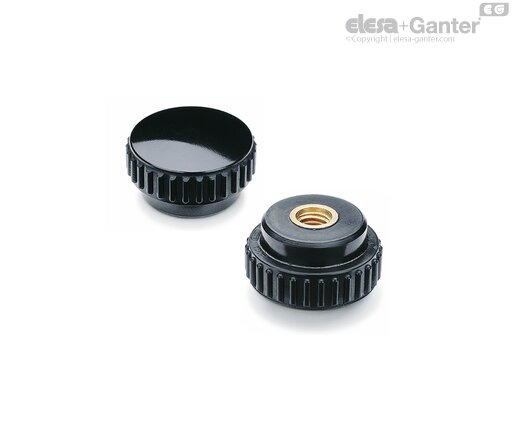

Buchse Messing, Gewinde-Sackloch
