GN 606Kugelspannschrauben

Stahl

Stahl / Edelstahl

  • INOX
  • RoHS
Stahl
Stahl
Edelstahl
GN 606-NI
Edelstahl
Stahl
GN 606
Stahl

GN 606

Katalog
d1
l1
d2
d3
d4
l2 ≈
l3 ≈
l4 ≈
l5
l6
sw
Statische Last in N
M 4
10
2.5
-
7
0.8
-
-
2.1
4
3
3500
M 4
12
2.5
-
7
0.8
-
-
2.1
4
3
3500
M 4
16
2.5
-
7
0.8
-
-
2.1
4
3
3500
M 4
20
2.5
-
7
0.8
-
-
2.1
4
3
3500
M 4
25
2.5
-
7
0.8
-
-
2.1
4
3
3500
M 5
12
3
-
8.5
1
-
-
2.4
5
4
5000
M 5
16
3
-
8.5
1
-
-
2.4
5
4
5000
M 5
20
3
-
8.5
1
-
-
2.4
5
4
5000
M 5
25
3
-
8.5
1
-
-
2.4
5
4
5000
M 5
30
3
-
8.5
1
-
-
2.4
5
4
5000
M 6
16
4
-
10
1.3
-
-
3
6
5
9000
M 6
20
4
-
10
1.3
-
-
3
6
5
9000
M 6
25
4
-
10
1.3
-
-
3
6
5
9000
M 6
30
4
-
10
1.3
-
-
3
6
5
9000
M 6
40
4
-
10
1.3
-
-
3
6
5
9000
M 8
20
5.5
-
13
1.8
-
-
3.5
8
6
15000
M 8
30
5.5
-
13
1.8
-
-
3.5
8
6
15000
M 8
35
5.5
-
13
1.8
-
-
3.5
8
6
15000
M 8
40
5.5
-
13
1.8
-
-
3.5
8
6
15000
M 8
50
5.5
-
13
1.8
-
-
3.5
8
6
15000
M 10
25
7
-
16
2.3
-
-
4.5
10
8
24000
M 10
30
7
-
16
2.3
-
-
4.5
10
8
24000
M 10
40
7
-
16
2.3
-
-
4.5
10
8
24000
M 10
50
7
-
16
2.3
-
-
4.5
10
8
24000
M 10
60
7
-
16
2.3
-
-
4.5
10
8
24000
M 12
30
8.5
-
18
2.8
-
-
5
12
10
30000
M 12
50
8.5
-
18
2.8
-
-
5
12
10
30000
M 12
80
8.5
-
18
2.8
-
-
5
12
10
30000
M 16
40
12
-
24
4.3
-
-
6
16
14
73000
M 16
60
12
-
24
4.3
-
-
6
16
14
73000
M 16
80
12
-
24
4.3
-
-
6
16
14
73000
M 4
10
-
2
7
-
0.2
-
2.1
4
3
3500
M 4
12
-
2
7
-
0.2
-
2.1
4
3
3500
M 4
16
-
2
7
-
0.2
-
2.1
4
3
3500
M 4
20
-
2
7
-
0.2
-
2.1
4
3
3500
M 4
25
-
2
7
-
0.2
-
2.1
4
3
3500
M 5
12
-
2.5
8.5
-
0.4
-
2.4
5
4
5000
M 5
16
-
2.5
8.5
-
0.4
-
2.4
5
4
5000
M 5
20
-
2.5
8.5
-
0.4
-
2.4
5
4
5000
M 5
25
-
2.5
8.5
-
0.4
-
2.4
5
4
5000
M 5
30
-
2.5
8.5
-
0.4
-
2.4
5
4
5000
M 6
16
-
3.2
10
-
0.6
-
3
6
5
9000
M 6
20
-
3.2
10
-
0.6
-
3
6
5
9000
M 6
25
-
3.2
10
-
0.6
-
3
6
5
9000
M 6
30
-
3.2
10
-
0.6
-
3
6
5
9000
M 6
40
-
3.2
10
-
0.6
-
3
6
5
9000
M 8
20
-
4.5
13
-
0.8
-
3.5
8
6
15000
M 8
30
-
4.5
13
-
0.8
-
3.5
8
6
15000
M 8
35
-
4.5
13
-
0.8
-
3.5
8
6
15000
M 8
40
-
4.5
13
-
0.8
-
3.5
8
6
15000
M 8
50
-
4.5
13
-
0.8
-
3.5
8
6
15000
M 10
25
-
6
16
-
0.8
-
4.5
10
8
24000
M 10
30
-
6
16
-
0.8
-
4.5
10
8
24000
M 10
40
-
6
16
-
0.8
-
4.5
10
8
24000
M 10
50
-
6
16
-
0.8
-
4.5
10
8
24000
M 10
60
-
6
16
-
0.8
-
4.5
10
8
24000
M 12
30
-
7.2
18
-
1
-
5
12
10
30000
M 12
50
-
7.2
18
-
1
-
5
12
10
30000
M 12
80
-
7.2
18
-
1
-
5
12
10
30000
M 16
40
-
10.7
24
-
1.3
-
6
16
14
73000
M 16
60
-
10.7
24
-
1.3
-
6
16
14
73000
M 16
80
-
10.7
24
-
1.3
-
6
16
14
73000
M 6
16
-
3.2
10
-
-
0.45
3
6
5
-
M 6
20
-
3.2
10
-
-
0.45
3
6
5
-
M 6
25
-
3.2
10
-
-
0.45
3
6
5
-
M 6
30
-
3.2
10
-
-
0.45
3
6
5
-
M 6
40
-
3.2
10
-
-
0.45
3
6
5
-
M 8
20
-
4.5
13
-
-
0.5
3.5
8
6
-
M 8
30
-
4.5
13
-
-
0.5
3.5
8
6
-
M 8
35
-
4.5
13
-
-
0.5
3.5
8
6
-
M 8
40
-
4.5
13
-
-
0.5
3.5
8
6
-
M 8
50
-
4.5
13
-
-
0.5
3.5
8
6
-
M 10
25
-
6
16
-
-
0.6
4.5
10
8
-
M 10
30
-
6
16
-
-
0.6
4.5
10
8
-
M 10
40
-
6
16
-
-
0.6
4.5
10
8
-
M 10
50
-
6
16
-
-
0.6
4.5
10
8
-
M 10
60
-
6
16
-
-
0.6
4.5
10
8
-
M 12
30
-
7.2
18
-
-
0.75
5
12
10
-
M 12
50
-
7.2
18
-
-
0.75
5
12
10
-
M 12
80
-
7.2
18
-
-
0.75
5
12
10
-
M 16
40
-
10.7
24
-
-
1
6
16
14
-
M 16
60
-
10.7
24
-
-
1
6
16
14
-
M 16
80
-
10.7
24
-
-
1
6
16
14
-
M 6
16
-
3.2
10
-
-
0.45
3
6
5
-
M 6
20
-
3.2
10
-
-
0.45
3
6
5
-
M 6
25
-
3.2
10
-
-
0.45
3
6
5
-
M 6
30
-
3.2
10
-
-
0.45
3
6
5
-
M 6
40
-
3.2
10
-
-
0.45
3
6
5
-
M 8
20
-
4.5
13
-
-
0.5
3.5
8
6
-
M 8
30
-
4.5
13
-
-
0.5
3.5
8
6
-
M 8
35
-
4.5
13
-
-
0.5
3.5
8
6
-
M 8
40
-
4.5
13
-
-
0.5
3.5
8
6
-
M 8
50
-
4.5
13
-
-
0.5
3.5
8
6
-
M 10
25
-
6
16
-
-
0.6
4.5
10
8
-
M 10
30
-
6
16
-
-
0.6
4.5
10
8
-
M 10
40
-
6
16
-
-
0.6
4.5
10
8
-
M 10
50
-
6
16
-
-
0.6
4.5
10
8
-
M 10
60
-
6
16
-
-
0.6
4.5
10
8
-
M 12
30
-
7.2
18
-
-
0.75
5
12
10
-
M 12
50
-
7.2
18
-
-
0.75
5
12
10
-
M 12
80
-
7.2
18
-
-
0.75
5
12
10
-
M 16
40
-
10.7
24
-
-
1
6
16
14
-
M 16
60
-
10.7
24
-
-
1
6
16
14
-
M 16
80
-
10.7
24
-
-
1
6
16
14
-

Ausführung in Stahl

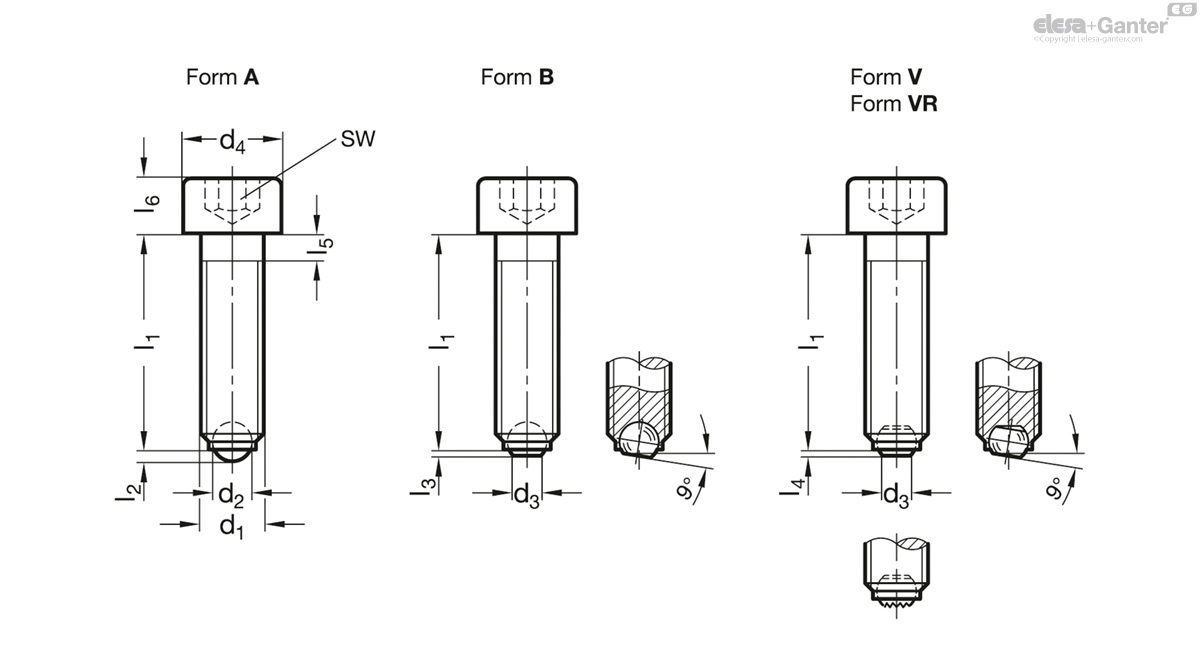

Form

  • A: volle Kugel
  • B: abgeflachte Kugel
  • V: abgeflachte Kugel, mit Verdrehsicherung
  • VR: abgeflachte Kugel, mit Verdrehsicherung, geriffelt

Stahl

  • Festigkeitsklasse 12.9
  • brüniert

Kugel

  • gehärtet
  • blank

Ausführung in Edelstahl

Form

  • AN: volle Kugel
  • BN: abgeflachte Kugel
  • VN: abgeflachte Kugel, mit Verdrehsicherung
  • VRN: abgeflachte Kugel, mit Verdrehsicherung, geriffelt

Schraube

Edelstahl 1.4301

Kugel

Edelstahl 1.4125

gehärtet

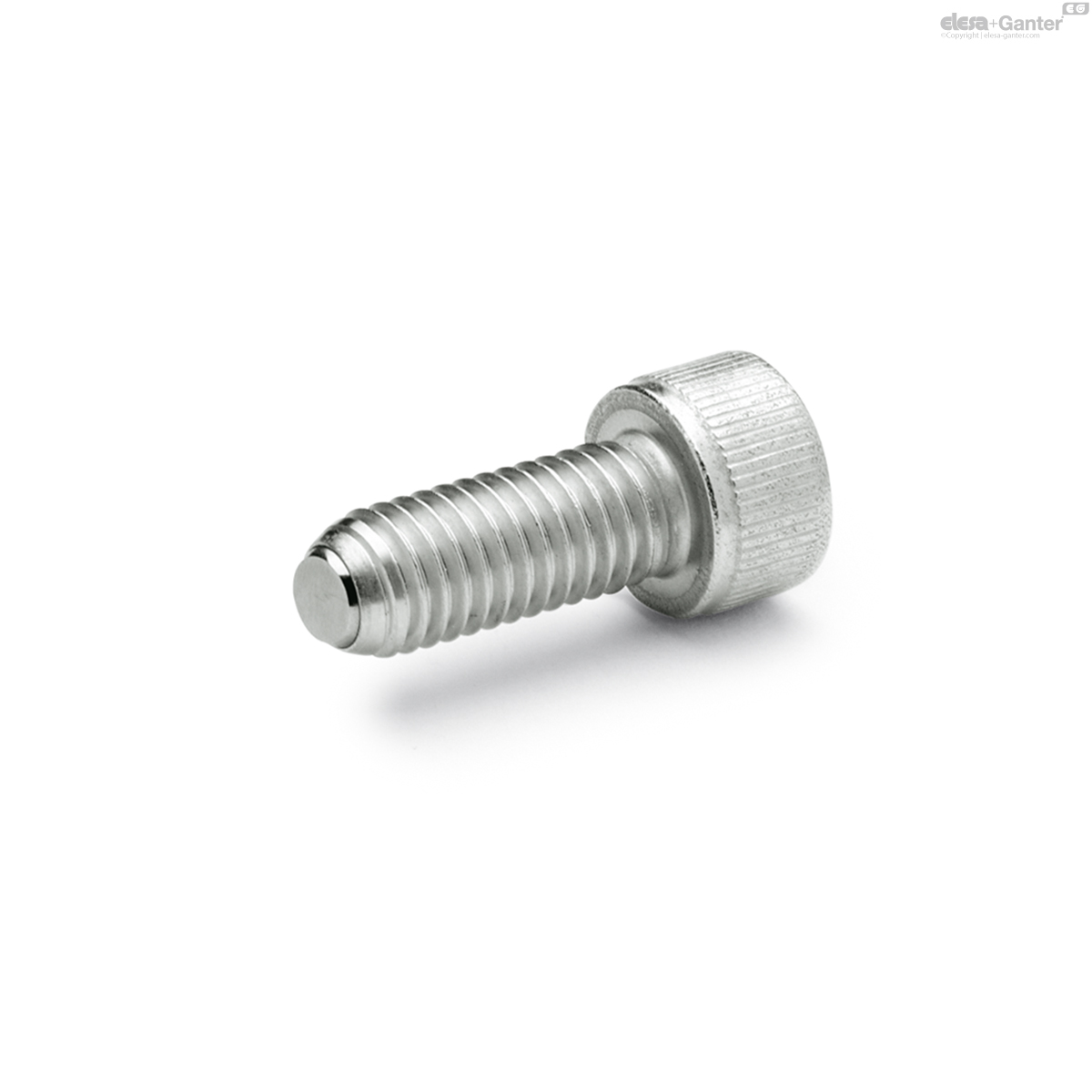

Edelstahl-Kugelspannschrauben GN 606 mit voller Kugel (Form AN) werden eingesetzt, wenn eine punktförmige Spannfläche erwünscht ist.

Die abgeflachte, bewegliche Kugel (Form B / Form BN) ermöglicht das Spannen oder Abstützen von nicht parallelen Flächen unter Vermeidung von Druckstellen.

Die Verdrehsicherung (Form V/VN/VR/VRN) bewirkt, dass die Kugel nur max. 9° verdreht werden kann; damit ist sichergestellt, dass immer mit der Fläche gespannt wird.

  • Kugelspannschrauben mit (voller) Kunststoff-Kugel (Form AK)
Verwandte Produkte
Stahl

GN 606

Kugelspannschrauben Stahl / Edelstahl
Edelstahl-Sechskantschrauben

GN 933.5

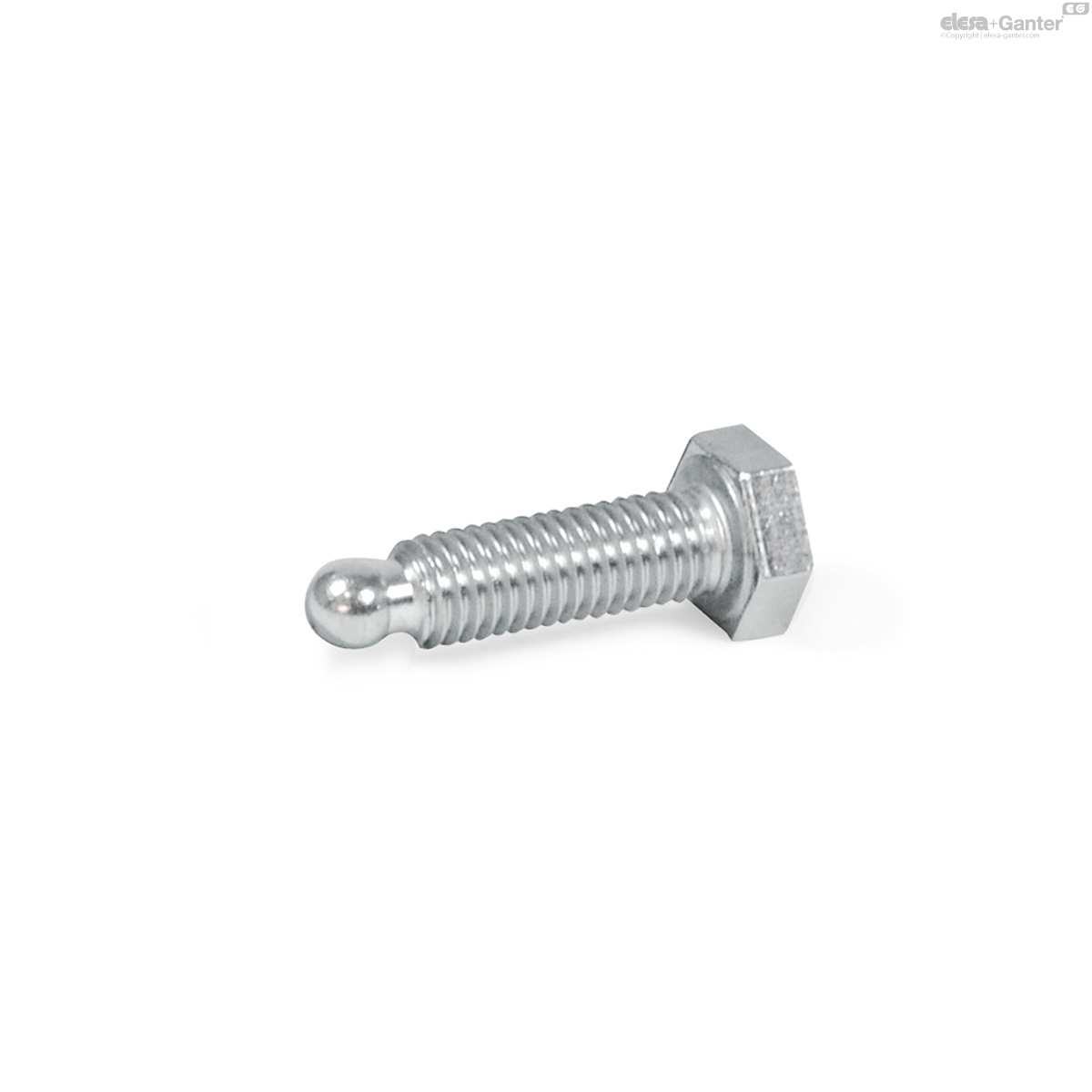

Edelstahl-Sechskantschrauben mit Messing- / Kunststoff-Druckzapfen / Kugelzapfen
