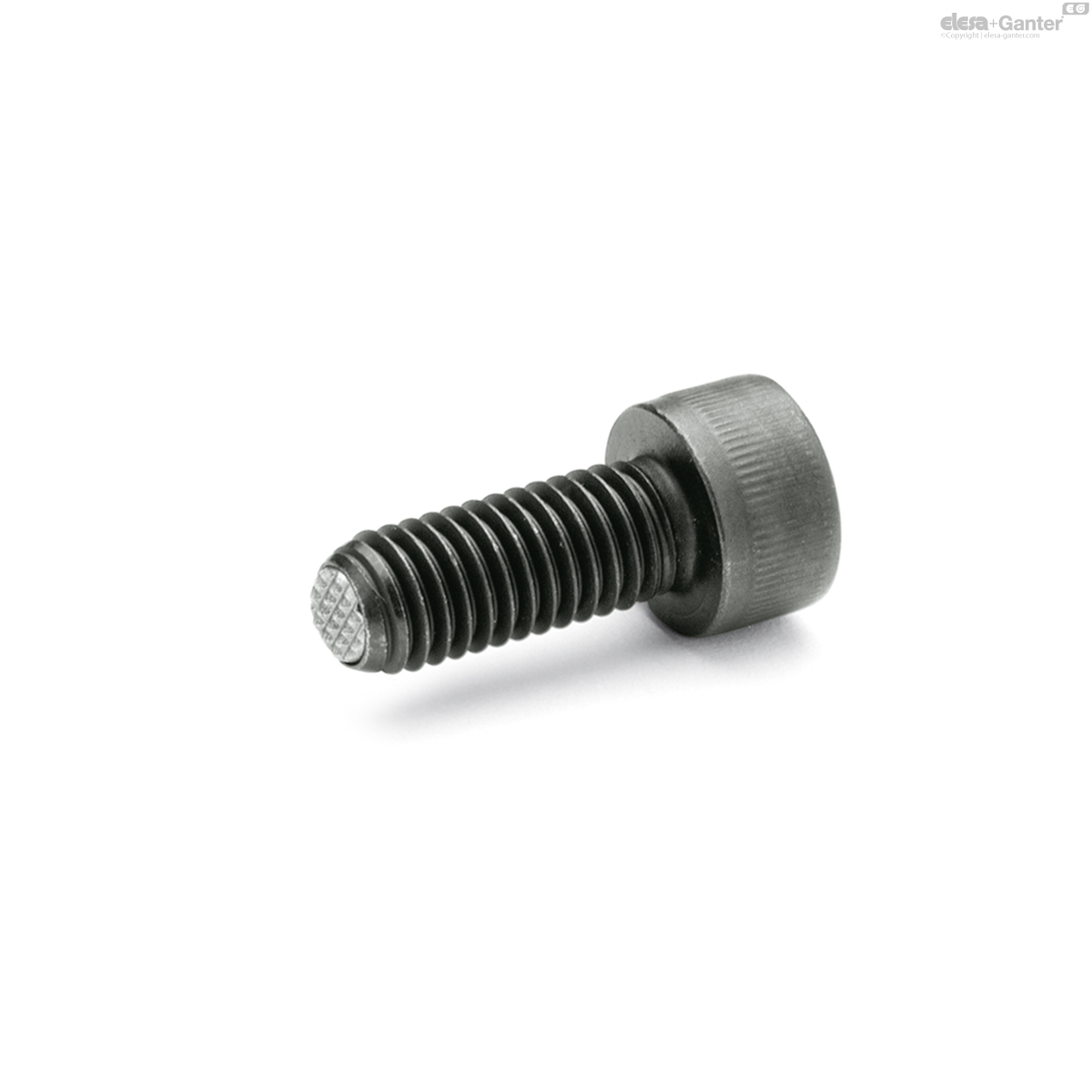

606-M16-40-A
GN 606 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 606
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 606-M16-40-A
- d1
- M 16
- l1
- 40
- d2
- 12
- d4
- 24
- l2 ≈
- 4.3
- l5
- 6
- l6
- 16
- sw
- 14
- Statische Last in N
- 73000
- 91
Ausführung in Stahl
Form
- A: volle Kugel
- B: abgeflachte Kugel
- V: abgeflachte Kugel, mit Verdrehsicherung
- VR: abgeflachte Kugel, mit Verdrehsicherung, geriffelt
Stahl
- Festigkeitsklasse 12.9
- brüniert
Kugel
- gehärtet
- blank
Ausführung in Edelstahl
Form
- AN: volle Kugel
- BN: abgeflachte Kugel
- VN: abgeflachte Kugel, mit Verdrehsicherung
- VRN: abgeflachte Kugel, mit Verdrehsicherung, geriffelt
Schraube
Edelstahl 1.4301
Kugel
Edelstahl 1.4125
gehärtet
Edelstahl-Kugelspannschrauben GN 606 mit voller Kugel (Form AN) werden eingesetzt, wenn eine punktförmige Spannfläche erwünscht ist.
Die abgeflachte, bewegliche Kugel (Form B / Form BN) ermöglicht das Spannen oder Abstützen von nicht parallelen Flächen unter Vermeidung von Druckstellen.
Die Verdrehsicherung (Form V/VN/VR/VRN) bewirkt, dass die Kugel nur max. 9° verdreht werden kann; damit ist sichergestellt, dass immer mit der Fläche gespannt wird.
- Kugelspannschrauben mit (voller) Kunststoff-Kugel (Form AK)
