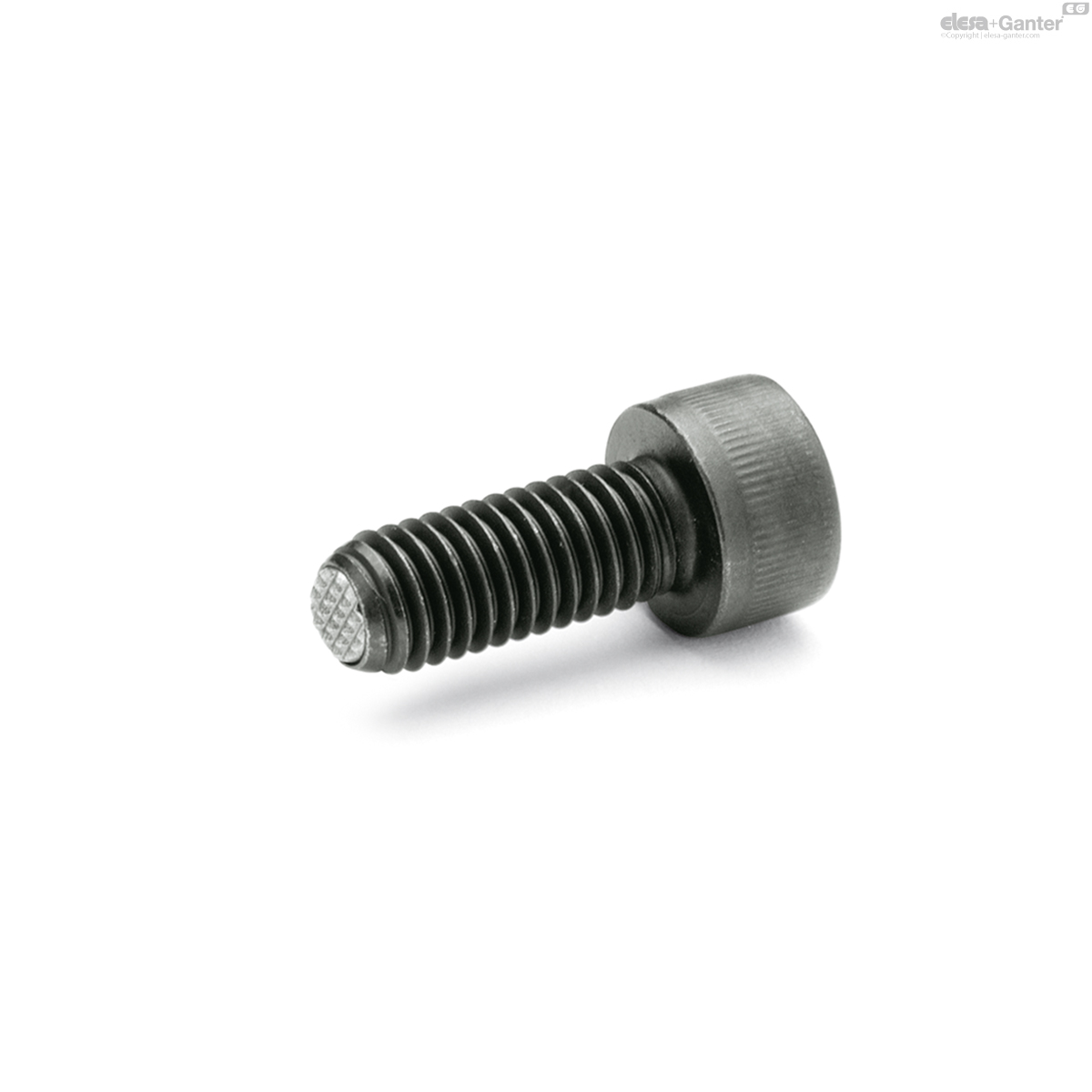

606-M6-30-V
GN 606 Stahl
Stahl / Edelstahl
Auf Lager Alle Größen und Varianten von GN 606
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 606-M6-30-V
- d1
- M 6
- l1
- 30
- d3
- 3.2
- d4
- 10
- l4 ≈
- 0.45
- l5
- 3
- l6
- 6
- sw
- 5
- 9
Ausführung in Stahl
Form
- A: volle Kugel
- B: abgeflachte Kugel
- V: abgeflachte Kugel, mit Verdrehsicherung
- VR: abgeflachte Kugel, mit Verdrehsicherung, geriffelt
Stahl
- Festigkeitsklasse 12.9
- brüniert
Kugel
- gehärtet
- blank
Ausführung in Edelstahl
Form
- AN: volle Kugel
- BN: abgeflachte Kugel
- VN: abgeflachte Kugel, mit Verdrehsicherung
- VRN: abgeflachte Kugel, mit Verdrehsicherung, geriffelt
Schraube
Edelstahl 1.4301
Kugel
Edelstahl 1.4125
gehärtet
Edelstahl-Kugelspannschrauben GN 606 mit voller Kugel (Form AN) werden eingesetzt, wenn eine punktförmige Spannfläche erwünscht ist.
Die abgeflachte, bewegliche Kugel (Form B / Form BN) ermöglicht das Spannen oder Abstützen von nicht parallelen Flächen unter Vermeidung von Druckstellen.
Die Verdrehsicherung (Form V/VN/VR/VRN) bewirkt, dass die Kugel nur max. 9° verdreht werden kann; damit ist sichergestellt, dass immer mit der Fläche gespannt wird.
- Kugelspannschrauben mit (voller) Kunststoff-Kugel (Form AK)
