GN-605Kugelspannschrauben

Edelstahl — AN0 - type AN

Stahl / Edelstahl

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Edelstahl
Edelstahl
Stahl
GN 605
Stahl
Edelstahl
GN-605
Edelstahl
AN
BN
VN
VRN

GN-605

Katalog
d1
l1
Nennlänge
d2
d3
l2 ≈
l3 ≈
l4 ≈
A/F
Static load in N
M 3
5
1.5
-
0.5
-
-
1.5
1620
1
GN 605-M3-10-AN
M 3
10
1.5
-
0.5
-
-
1.5
1620
1
M 4
6
2.5
-
0.8
-
-
2
2040
1
M 4
10
2.5
-
0.8
-
-
2
2040
1
M 4
16
2.5
-
0.8
-
-
2
2040
1
M 5
8
3
-
1
-
-
2.5
3000
1
M 5
12
3
-
1
-
-
2.5
3000
1
M 5
20
3
-
1
-
-
2.5
3000
2
M 6
10
4
-
1.3
-
-
3
4500
2
M 6
16
4
-
1.3
-
-
3
4500
3
M 6
20
4
-
1.3
-
-
3
4500
3
M 6
25
4
-
1.3
-
-
3
4500
4
M 8
10
5.5
-
1.8
-
-
4
9000
3
M 8
12
5.5
-
1.8
-
-
4
9000
3
M 8
20
5.5
-
1.8
-
-
4
9000
6
M 8
25
5.5
-
1.8
-
-
4
9000
6
M 8
30
5.5
-
1.8
-
-
4
9000
9
M 10
12
7
-
2.3
-
-
5
14400
5
M 10
16
7
-
2.3
-
-
5
14400
7
M 10
20
7
-
2.3
-
-
5
14400
9
M 10
25
7
-
2.3
-
-
5
14400
11
M 10
35
7
-
2.3
-
-
5
14400
16
M 12
16
8
-
2.8
-
-
6
18000
10
M 12
20
8
-
2.8
-
-
6
18000
13
M 12
30
8
-
2.8
-
-
6
18000
20
M 12
40
8
-
2.8
-
-
6
18000
25
M 16
20
12
-
4.3
-
-
8
43800
22
M 16
25
12
-
4.3
-
-
8
43800
28
M 16
35
12
-
4.3
-
-
8
43800
41
M 16
50
12
-
4.3
-
-
8
43800
48
Ausführung in Stahl

Form

  • A: volle Kugel
  • B: abgeflachte Kugel
  • V: abgeflachte Kugel, mit Verdrehsicherung
  • VR: abgeflachte Kugel, mit Verdrehsicherung, geriffelt

Stahl

  • Schraube
  • vergütet
  • brüniert
  • Kugel
  • gehärtet
  • blank

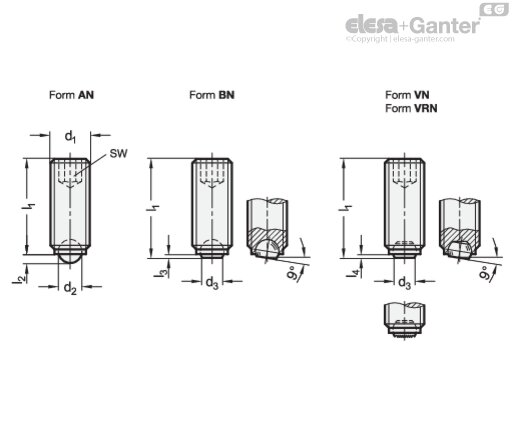

Ausführung in Edelstahl

Form

  • AN: volle Kugel
  • BN: abgeflachte Kugel
  • VN: abgeflachte Kugel, mit Verdrehsicherung
  • VRN: abgeflachte Kugel, mit Verdrehsicherung, geriffelt

Schraube

Edelstahl 1.4301

Kugel

Edelstahl 1.4125

gehärtet

Kugelspannschrauben GN 605 mit voller Kugel (Formen A / AN) werden eingesetzt, wenn eine punktförmige Spannfläche erwünscht ist.

Die abgeflachte, bewegliche Kugel (Formen B / BN) ermöglicht das Spannen oder Abstützen von nicht parallelen Flächen unter Vermeidung von Druckstellen.

Die Verdrehsicherung (Formen V / VR / VN / VRN) bewirkt, dass die Kugel nur max. 9º verdreht werden kann; damit ist sichergestellt, dass immer mit der Fläche gespannt wird.

Das Feingewinde erhöht die Selbsthemmung und erlaubt eine feinere Justierung.

  • Kugelspannschrauben mit (voller) Kunststoff-Kugel (Form AK)
Verwandte Produkte
brüniert

DIN 6332

Gewindestifte Stahl / Edelstahl, mit Druckzapfen
Stahl

GN 606

Kugelspannschrauben Stahl / Edelstahl
Gewindestifte

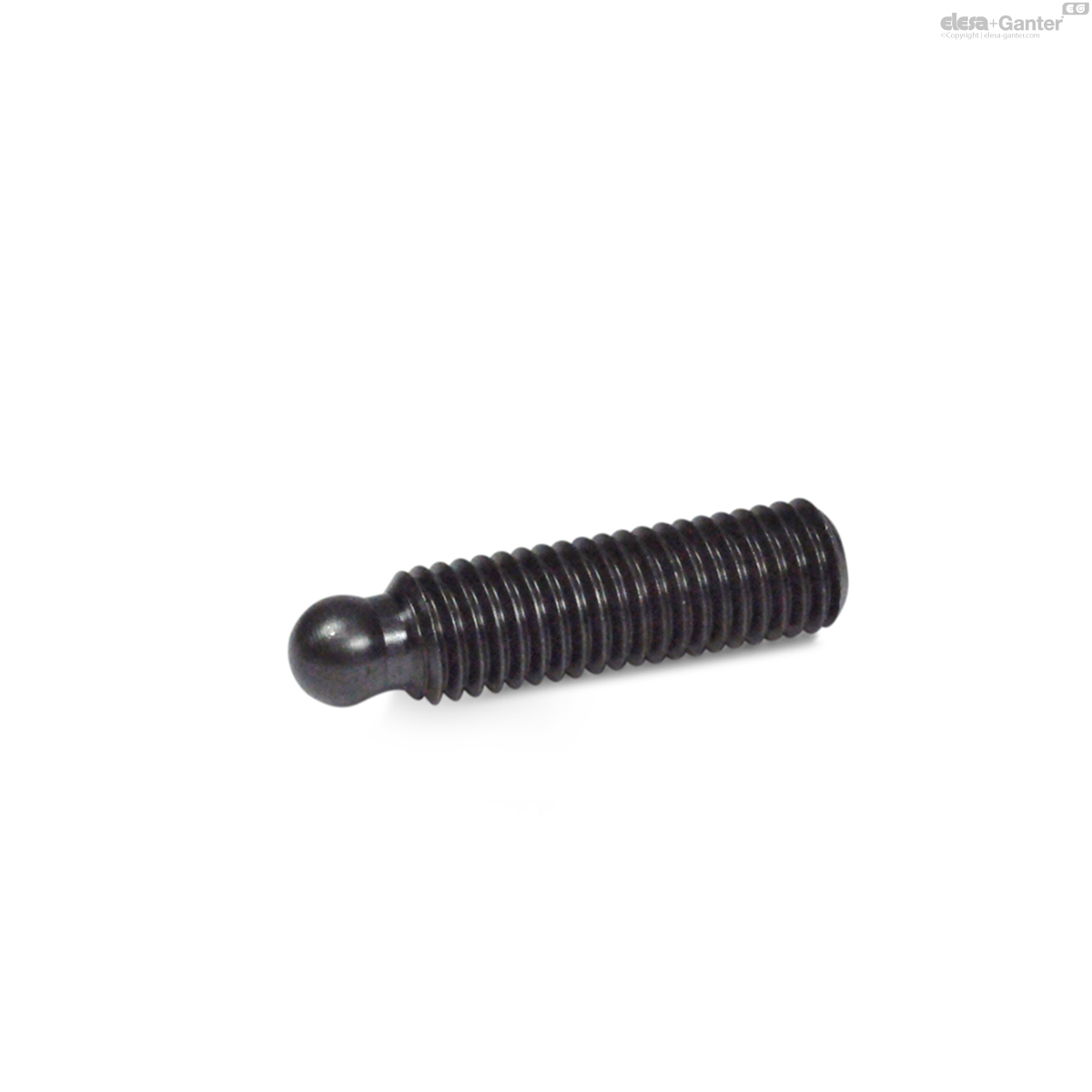

GN 632.1
