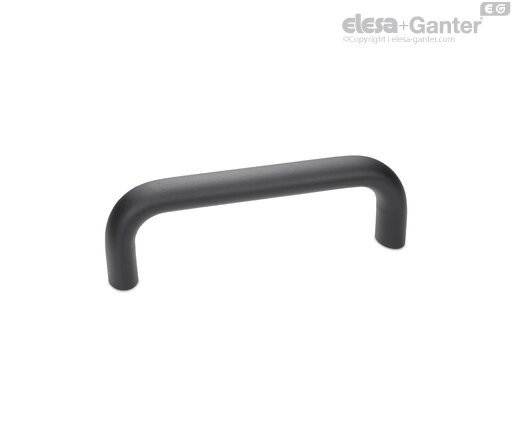

GN 564Bügelgriffe

Bügelgriffe

mit elastischer TPU-Ummantelung, Griffkern Edelstahl oder Aluminium

  • Icons/__logo__RoHS__.png
  • Icons/__logo__SOFT__.png
pdf Other documents
Bügelgriffe
Bügelgriffe

GN 564

Zurücksetzen
Katalog

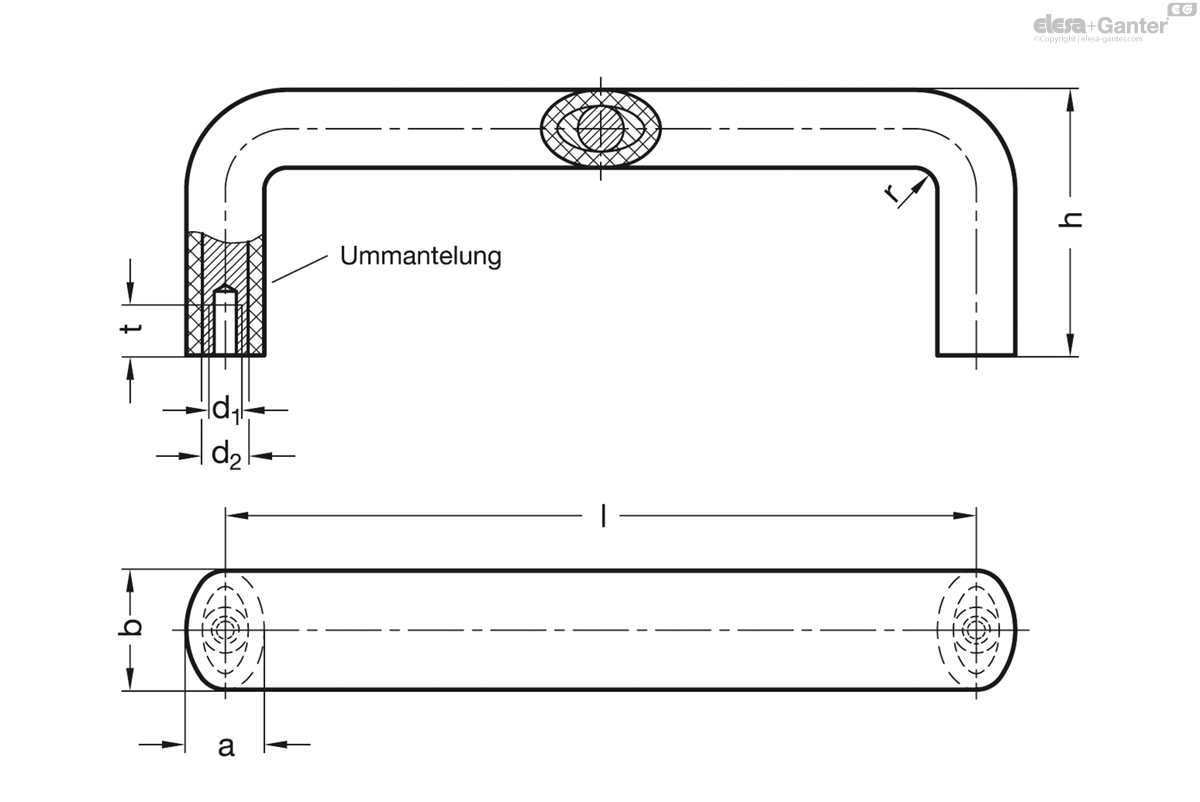

b
Length l ±0.25
a
d1
d2
h
r
t min.
GN 564-25-112
25
112
16
M 6
10
50
5
10
154
GN 564-25-128
25
128
16
M 6
10
54
7
10
172
GN 564-25-160
25
160
16
M 6
10
54
9
10
199
GN 564-25-192
25
192
16
M 6
10
54
9
10
227
GN 564-35-160
35
160
25
M 8
17
68
12.5
12
328
GN 564-35-192
35
192
25
M 8
17
68
12.5
12
370
GN 564-35-300
35
300
25
M 8
17
68
12.5
12
513

Ummantelung

Thermoplastisches Polyurethan (TPU)

  • schwarz, matt strukturiert
  • elastisch, 65±5 Shore A
  • Einsatztemperatur bis 70 °C
  • abriebfest
  • isolierend
  • witterungsbeständig

Griffkern

  • Edelstahl 1.4305
  • rund (bei Größe b = 25)
  • Aluminium
  • elliptisch (bei Größe b = 35)

Die stoßabsorbierende Ummantelung der Bügelgriffe GN 564 aus Polyurethan-Elastomer (TPU) bietet Schutz vor Verletzungen und ist auch wegen der elliptischen Form außerordentlich griffsympathisch.

Der Edelstahl- bzw. Aluminiumkern garantiert eine hohe Grundfestigkeit des Griffs.
