Technical
datasheet
Stabform, mit Innengewinde, mit Passungstoleranz
|
Catalogue
|

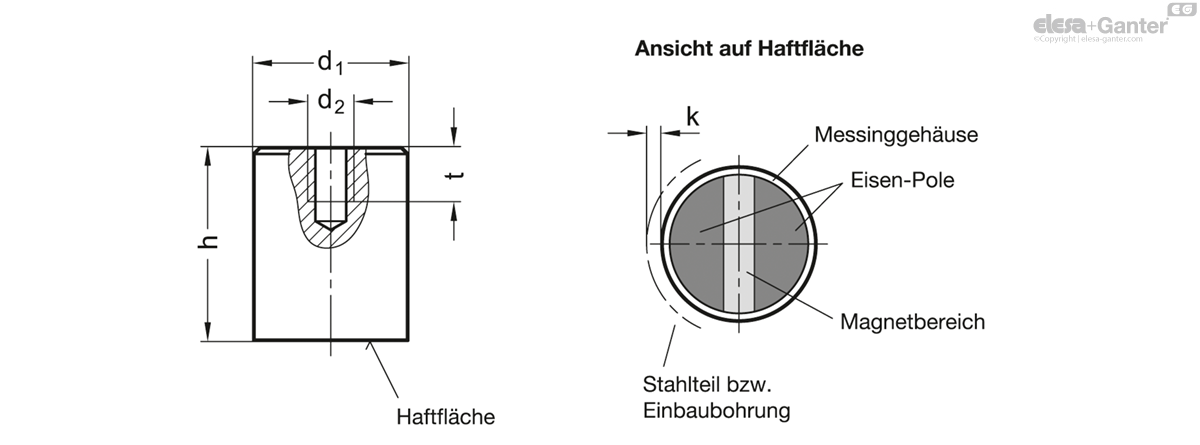

d1 h6
|
d2
|
h
|
k*
|
t
|
Nominal
magnetic forces in N |
|
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
GN 54.2-SC-6-M3
|
6
|
M 3
|
20 ±0.2
|
1.5
|
5
|
8
|
4
|
|
GN 54.2-SC-8-M3
|
8
|
M 3
|
20 ±0.2
|
1.5
|
5
|
22
|
8
|
|
GN 54.2-SC-10-M4
|
10
|
M 4
|
20 ±0.2
|
2
|
7
|
40
|
11
|
|
GN 54.2-SC-13-M4
|
13
|
M 4
|
20 ±0.2
|
2.5
|
7
|
60
|
20
|
|
GN 54.2-SC-16-M4
|
16
|
M 4
|
25 ±0.2
|
3
|
8
|
125
|
38
|
|
GN 54.2-SC-20-M6
|
20
|
M 6
|
25 ±0.2
|
4
|
6
|
250
|
58
|
|
GN 54.2-SC-25-M6
|
25
|
M 6
|
35 ±0.3
|
5
|
8
|
400
|
130
|
|
GN 54.2-SC-32-M6
|
32
|
M 6
|
40 ±0.3
|
6
|
6
|
600
|
243
|
|
GN 54.2-ND-6-M3
|
6
|
M 3
|
20 ±0.2
|
1.5
|
5
|
10
|
4
|
|
GN 54.2-ND-8-M3
|
8
|
M 3
|
20 ±0.2
|
1.5
|
5
|
25
|
8
|
|
GN 54.2-ND-10-M4
|
10
|
M 4
|
20 ±0.2
|
2
|
7
|
45
|
11
|
|
GN 54.2-ND-13-M4
|
13
|
M 4
|
20 ±0.2
|
2.5
|
7
|
70
|
20
|
|
GN 54.2-ND-16-M4
|
16
|
M 4
|
25 ±0.2
|
3
|
8
|
150
|
38
|
|
GN 54.2-ND-20-M6
|
20
|
M 6
|
25 ±0.2
|
4
|
6
|
280
|
58
|
|
GN 54.2-ND-25-M6
|
25
|
M 6
|
35 ±0.3
|
5
|
8
|
450
|
130
|
|
GN 54.2-ND-32-M6
|
32
|
M 6
|
40 ±0.3
|
6
|
6
|
700
|
243
|
Gehäuse
Messing
Magnetwerkstoffe:
SmCo SC
Samarium, Cobalt
temperaturbeständig bis 200 °C
NdFeB ND
Neodym, Eisen, Bor
Temperaturbeständig bis 80 °C
Kennziffer ND:
Magnetbereich blau eingefärbt

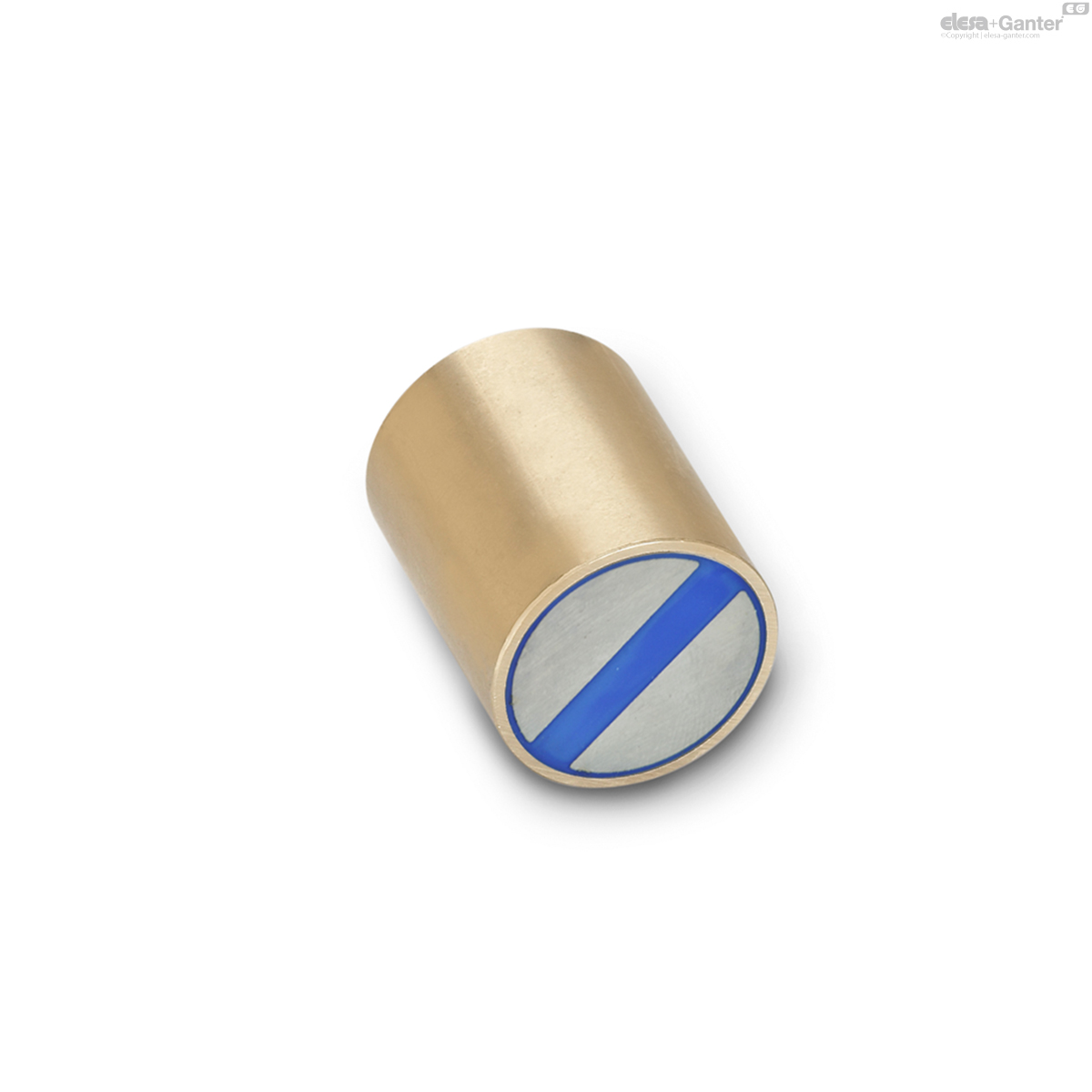

Haltemagnete GN 54.2 bilden in Kombination mit dem Gehäuse aus Messing, den Eisen-Polen und der Isolation aus Kunststoff, ein System, welches den Magnet schirmt, extrem verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet.
Dieser besondere Aufbau ist auch unter der Bezeichnung „Sandwich-Magnet“ oder „Polschuh-Magnet“ bekannt.
* Beim direkten Einbau dieses Haltemagneten in Stahlteile entsteht ein magnetischer Kurzschluss, der zu einer Haftkraftverringerung bis zu 15 % führt. Um dies zu vermeiden, sollte der Abstand k zwischen Messinggehäuse und Stahlteil bzw. Einbaubohrung eingehalten werden.
