Technical datasheet

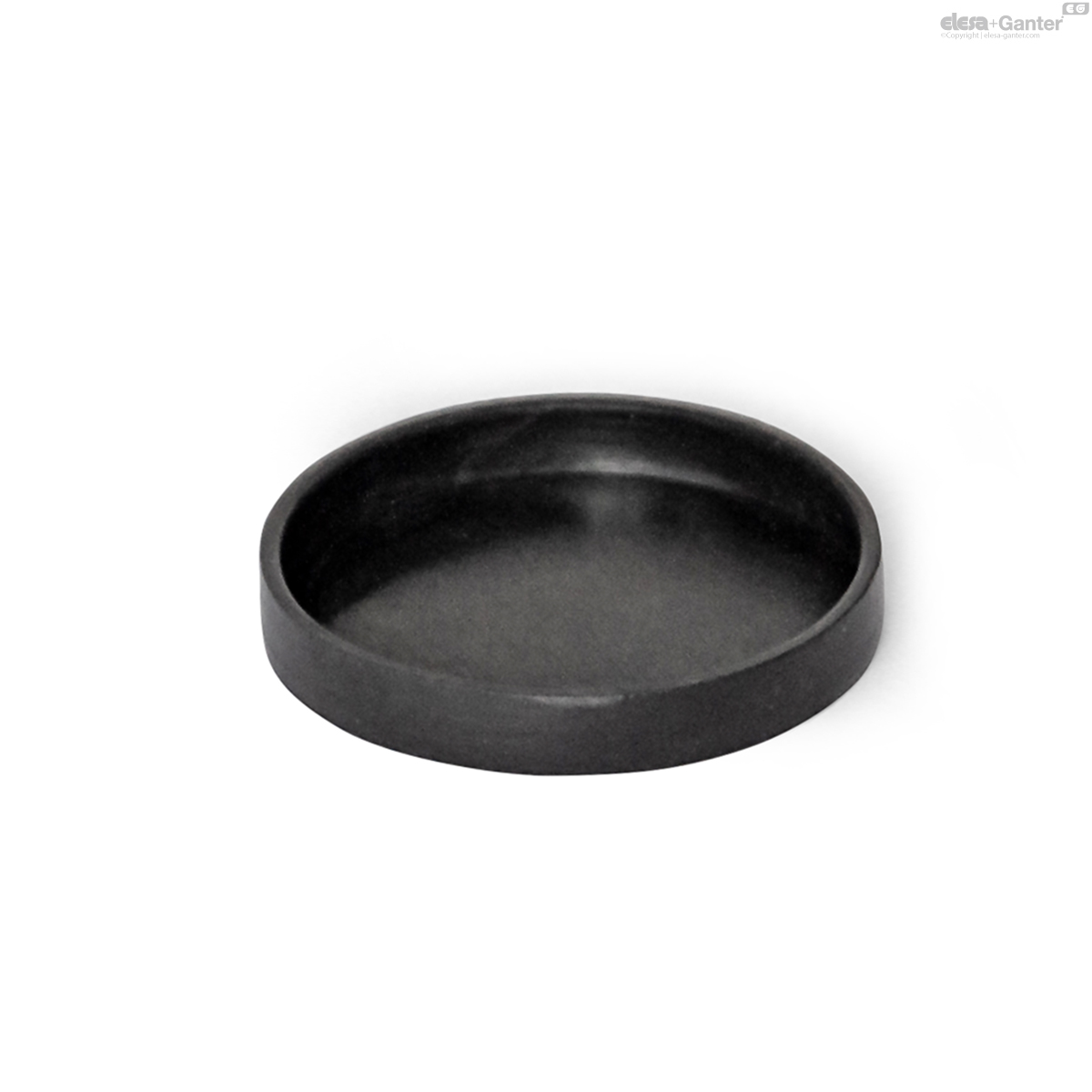

GN 70.2Gummikappen
Gummikappen
für Haltemagnete
|
Katalog
|

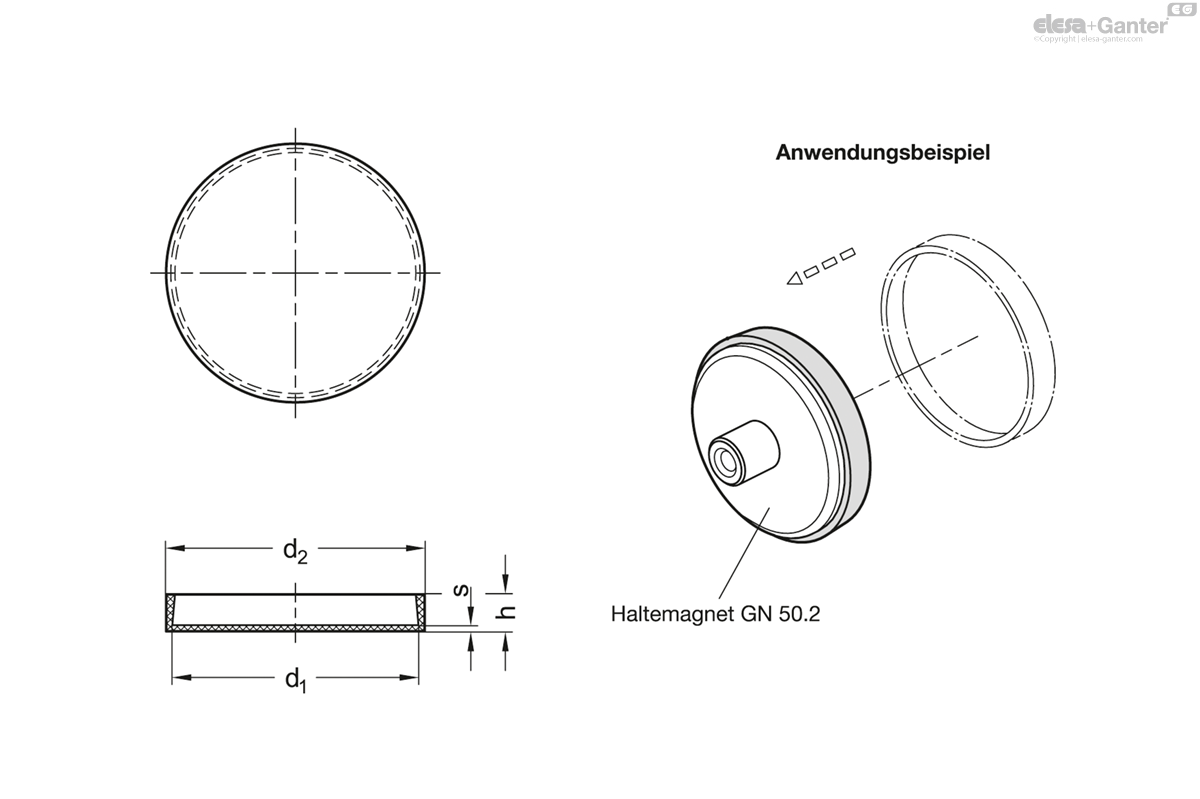

d1
|
d2
|
h
|
s
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
GN 70.2-NBR-16-SW
|
16
|
17
|
3
|
0.5
|
1
|
|
GN 70.2-NBR-20-SW
|
20
|
21
|
5
|
0.5
|
1
|
|
GN 70.2-NBR-25-SW
|
25
|
26
|
5
|
0.5
|
1
|
|
GN 70.2-NBR-32-SW
|
32
|
33
|
5
|
0.5
|
1
|
|
GN 70.2-NBR-40-SW
|
40
|
41
|
6
|
0.5
|
2
|
|
GN 70.2-NBR-50-SW
|
50
|
51
|
6
|
0.5
|
4
|
|
GN 70.2-NBR-63-SW
|
63
|
64
|
6
|
0.5
|
5
|
|
GN 70.2-NBR-80-SW
|
80
|
85
|
11
|
0.5
|
14
|
Naturkautschuk
Acrylnitril-Butadien-Kautschuk NBR
- schwarz SW
- 75±10 Shore A
- temperaturbeständig -30 °C bis 100 °C
Gummikappen GN 70.2 können für alle nicht gummierten Haltemagnete eingesetzt werden. Die Innendurchmesser d1 sind dabei auf den jeweiligen Außendurchmesser der Magnete abgestimmt. Die angegebenen Nennhaftkräfte der Magnete werden durch die Wandstärke der Kappe von 0,5 mm reduziert.
Gummikappen schützen Oberflächen vor Beschädigungen durch den Magnet. Darüber hinaus wird ein hartes und lautes Aufsetzen verhindert und ein seitliches Verrutschen durch den erhöhten Reibungskoeffizienten erschwert.
Die Gummikappen werden einfach von Hand auf den Magnet montiert und können bei Bedarf wieder entfernt werden.
