Technical datasheet
GN 55.3Rohmagnete
Rohmagnete
Stabform
|
Katalog
|

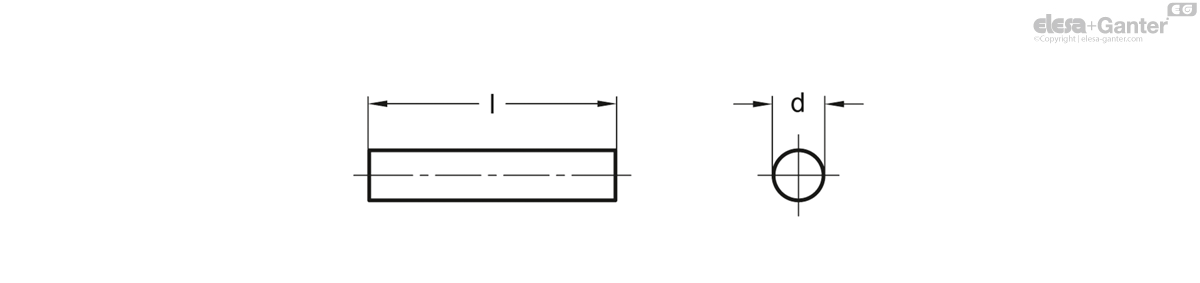

d -0.2
|
l
|
Nominal
magnetic forces in N |
|
|---|---|---|---|---|
|
|
|
|
|
|
|
GN 55.3-AN-3-10
|
3
|
10 ±0.1
|
1.1
|
1
|
|
GN 55.3-AN-3-12
|
3
|
12 ±0.1
|
1.3
|
1
|
|
GN 55.3-AN-4-16
|
4
|
16 ±0.1
|
1.9
|
2
|
|
GN 55.3-AN-4-20
|
4
|
20 ±0.1
|
2
|
3
|
|
GN 55.3-AN-5-20
|
5
|
20 ±0.1
|
2.3
|
4
|
|
GN 55.3-AN-6-15
|
6
|
15 ±0.1
|
2.8
|
3
|
|
GN 55.3-AN-6-24
|
6
|
24 ±0.1
|
2.8
|
5
|
|
GN 55.3-AN-6-30
|
6
|
30 ±0.1
|
2.8
|
6
|
|
GN 55.3-AN-8-25
|
8
|
25 ±0.1
|
3.8
|
9
|
|
GN 55.3-AN-8-32
|
8
|
32 ±0.1
|
3.8
|
11
|
|
GN 55.3-AN-10-20
|
10
|
20 ±0.1
|
5
|
12
|
|
GN 55.3-AN-10-40
|
10
|
40 ±0.1
|
7
|
26
|
|
GN 55.3-AN-12-40
|
12
|
40 ±0.1
|
8
|
37
|
|
GN 55.3-AN-12-48
|
12
|
48 ±0.1
|
8
|
42
|
|
GN 55.3-AN-15-30
|
15
|
30 ±0.1
|
10
|
42
|
|
GN 55.3-AN-15-60
|
15
|
60 ±0.1
|
11
|
87
|
|
GN 55.3-AN-20-40
|
20
|
40 ±0.2
|
17
|
100
|
|
GN 55.3-AN-20-80
|
20
|
80 ±0.2
|
38
|
182
|
|
GN 55.3-AN-34-80
|
34
|
80 ±0.2
|
61
|
555
|
AlNiCo AN
Aluminium, Nickel, Cobalt
blank
temperaturbeständig bis 450 °C

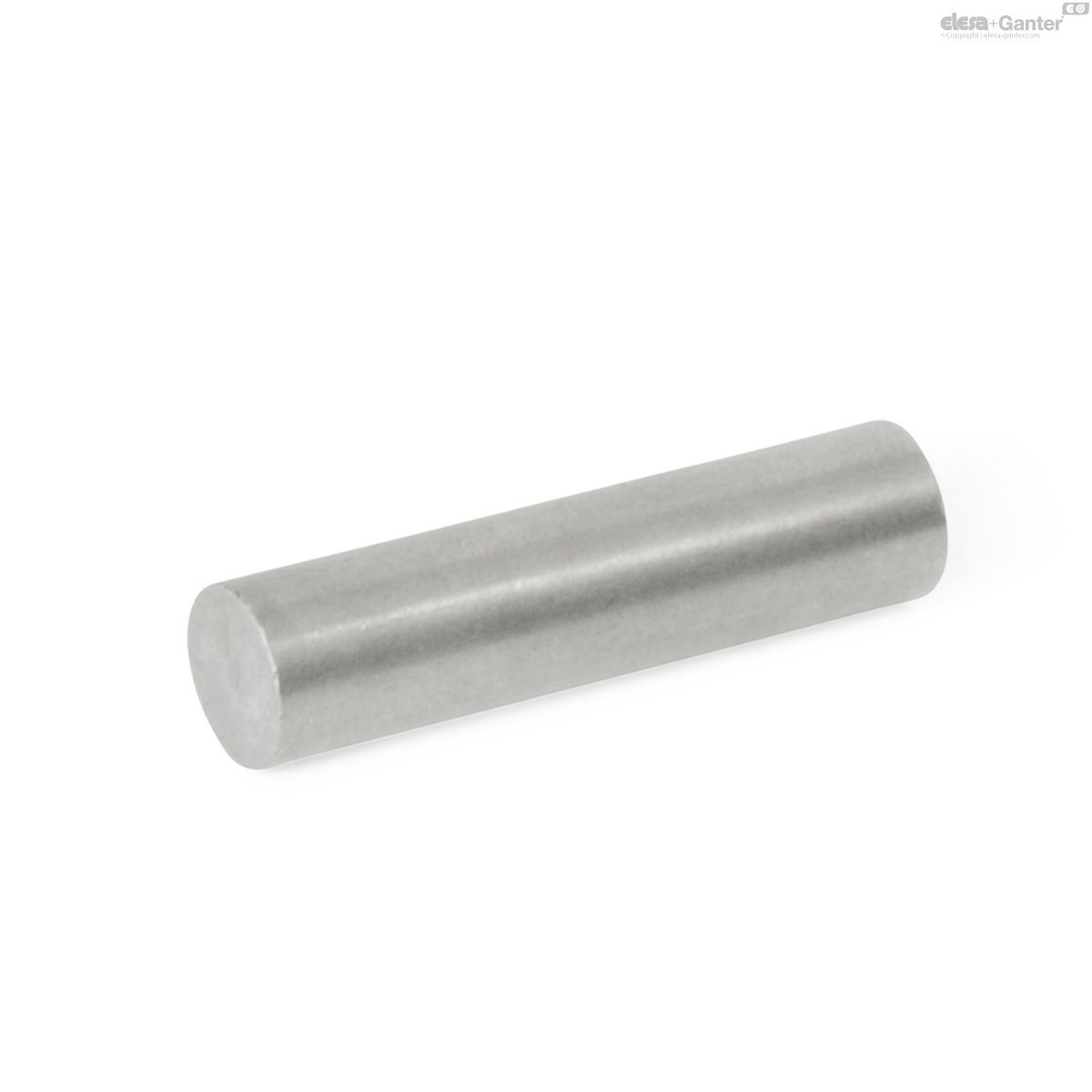

Rohmagnete GN 55.3 ind ungeschirmte Magnete in Stabform.
Sie lassen sich durch Kleben, Einpressen, Überspritzen oder auch durch eine mechanische Klemmung befestigen. Mit ihnen können, für den Fall, dass keine geeigneten Haltemagnete oder Magnetsysteme zur Verfügung stehen, in Verbindung mit einer entsprechenden Aufnahmekonstruktion sehr spezifische Magnetsysteme aufgebaut werden.
Bei Anwendungen ohne Luftspalt haben Rohmagnete einzeln betrachtet immer geringere Haftkräfte als Magnetsysteme bei denen Schirmung und Rückschluss die Kraft an der Haftfläche enorm verstärken. Je nach Luftspalt zwischen Magnet und Gegenstück, können einzelne Rohmagnete im Gegensatz zu Magnetsystemen deutlich höhere Haftkräfte aufweisen.
- andere Abmessungen
Verwandte Produkte
GN 55.1-SC
Rohmagnete

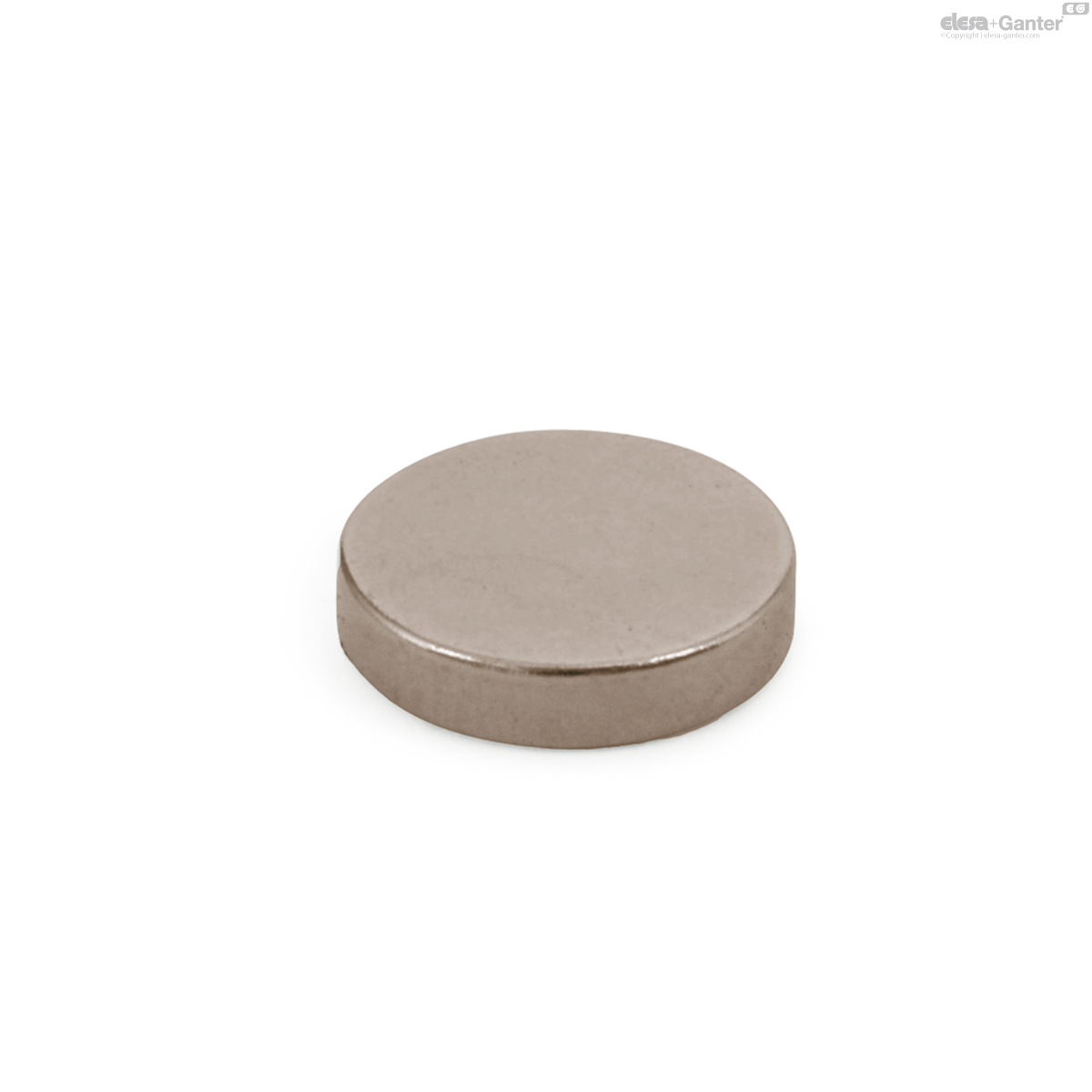

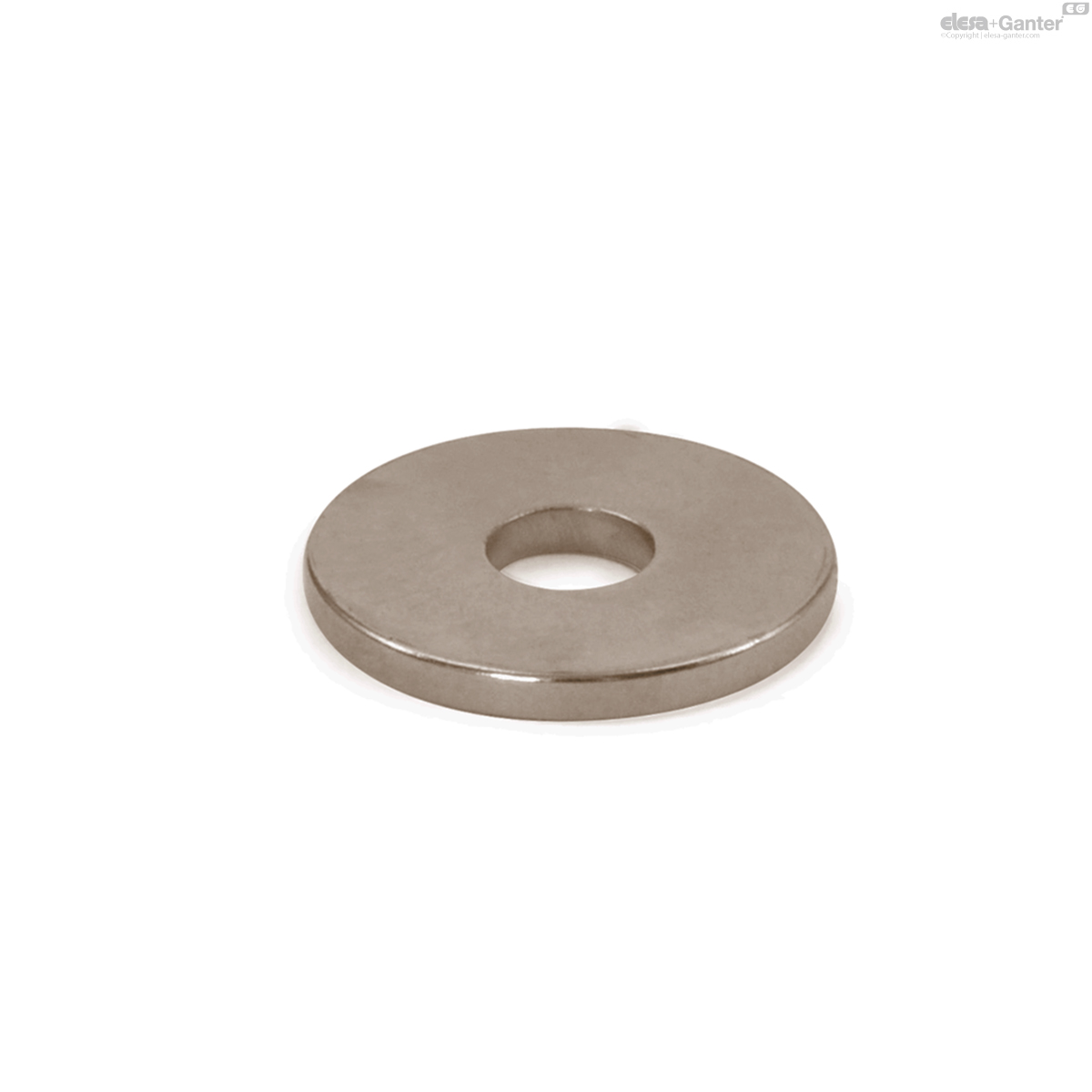

Scheibenform, mit Bohrung oder Senkung
GN 55.2-SC
Rohmagnete
Scheibenform, ohne Bohrung
GN 55.4-SC
Rohmagnete

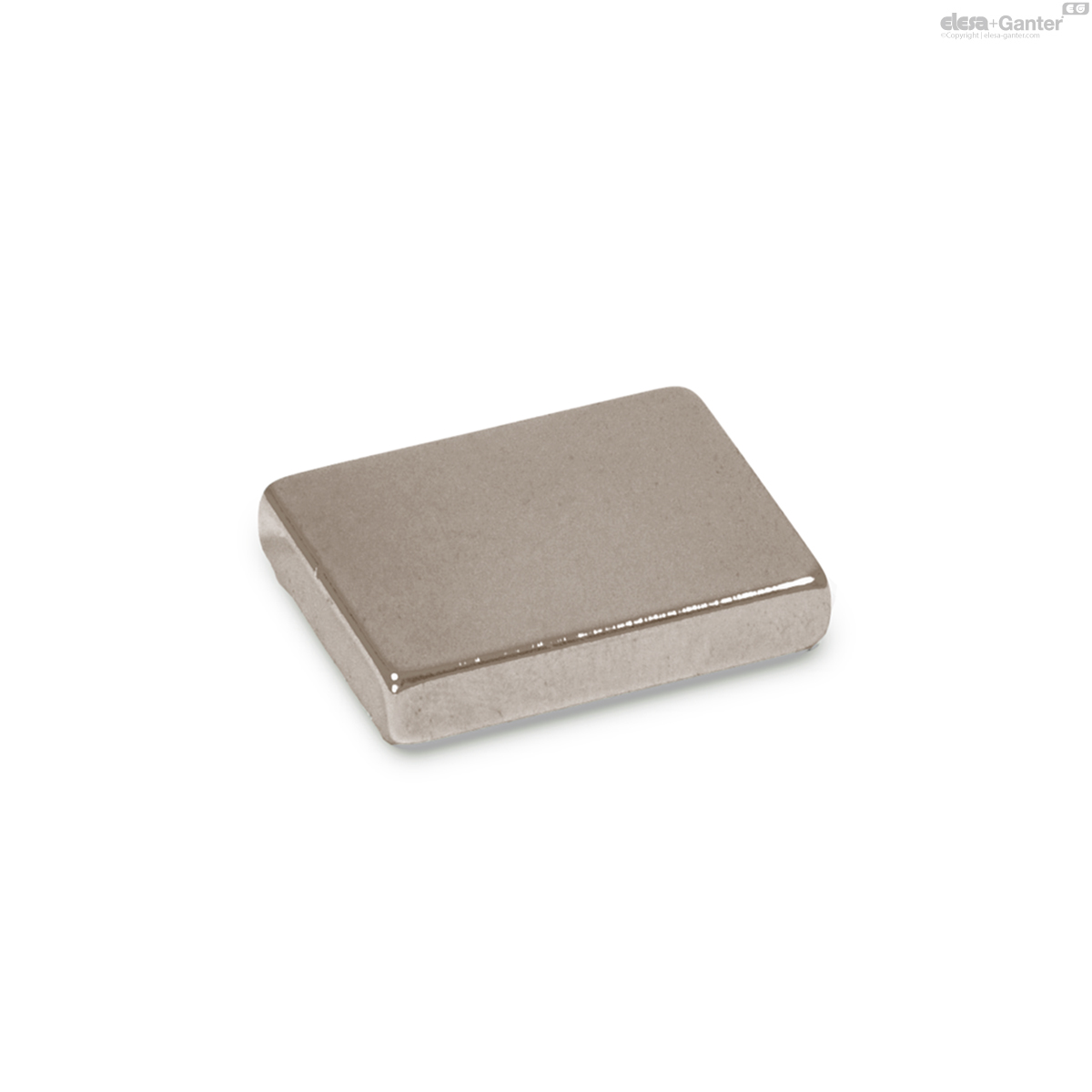

Blockform
