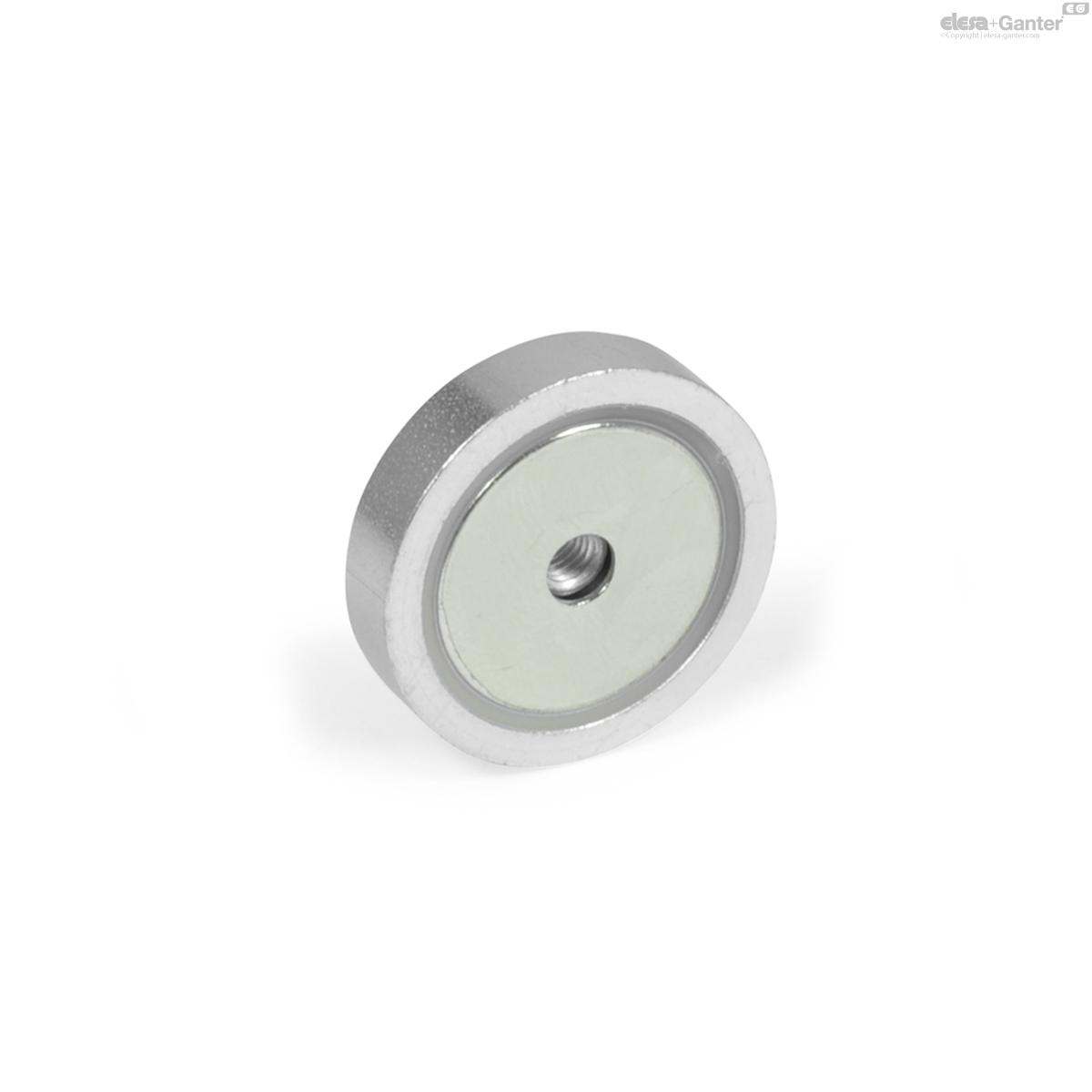

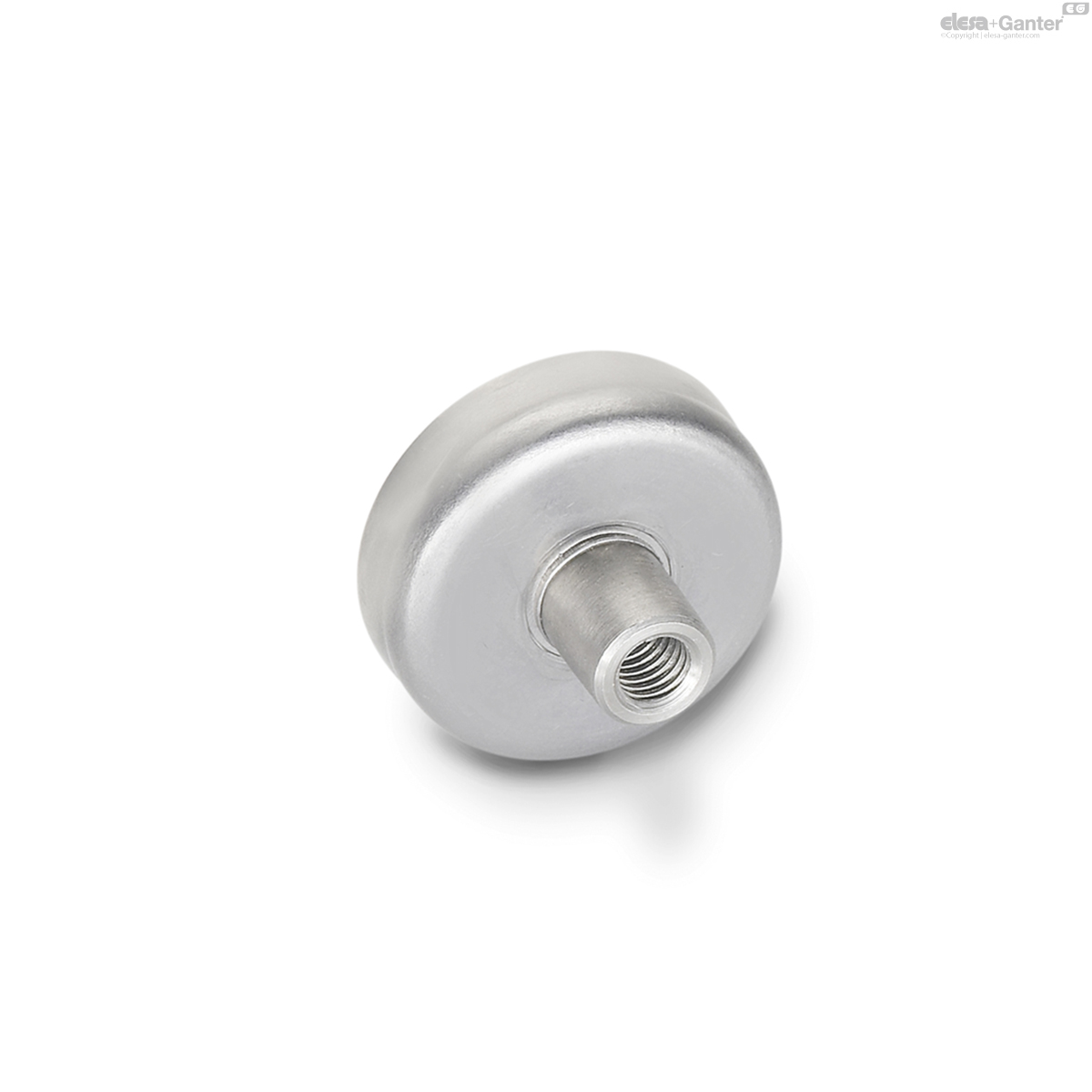

GN 50.5Haltemagnete

Haltemagnete

Scheibenform, mit Innengewinde

Technical datasheet

GN 50.5

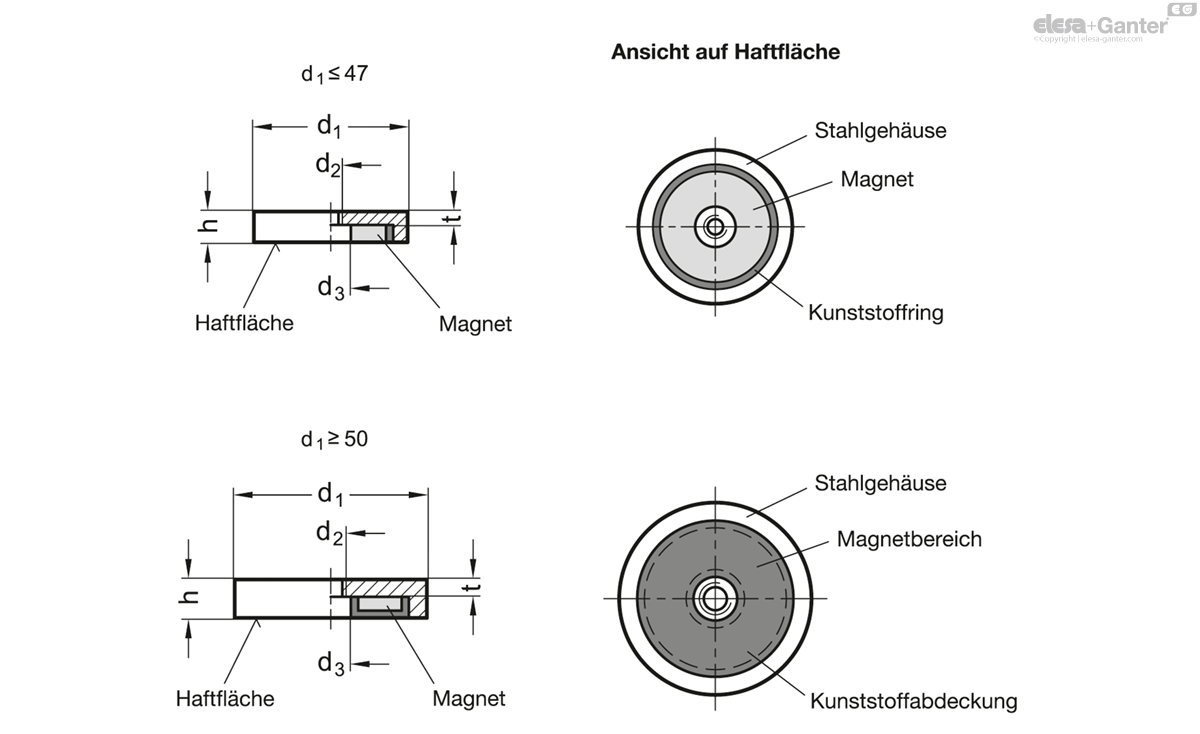

Katalog	d₁	d₂	d₃	h	t	Nennhaftkräfte in N
GN 50.5-ND-10	10 ±0,1	M 3	4.5	4.5 ±0,1	1.5	19	2
GN 50.5-ND-13	13 ±0,1	M 3	4.5	4.5 ±0,1	1.5	40	4
GN 50.5-ND-16	16 ±0,1	M 3	6	4.5 ±0,1	1.5	75	6
GN 50.5-ND-20	20 ±0,1	M 4	6	6 ±0,1	2.5	105	13
GN 50.5-ND-25	25 ±0,1	M 4	4.5	7 ±0,2	3	160	24
GN 50.5-ND-32	32 ±0,1	M 5	5.5	7 ±0,2	3	330	40
GN 50.5-ND-40	40 ±0,1	M 5	10.5	8 ±0,2	6	500	74
GN 50.5-ND-47	47 +0.2/-0.1	M 8	6.8	9.2 +0,2/-0,3	6	740	103
GN 50.5-ND-50	50 ±0,1	M 8	10.5	10 ±0,2	5.5	800	140
GN 50.5-ND-63	63 ±0,1	M 10	11.7	14 ±0,2	8.5	1100	330
GN 50.5-ND-75	75 -0.3/-0.5	M 10	11.7	15 ±0,2	8.5	1750	479

Gehäuse

Stahl, verzinkt

Magnetwerkstoff

NdFeB ND

Neodym, Eisen, Bor

temperaturbeständig bis 80 °C

Kunststoffabdeckung

Kunststoff Thermoplast (Polyamid PA)

Die Haltemagnete GN 50.5 bilden in Kombination mit dem Stahlgehäuse, einem Kunststoffring und dem Kunststoffgehäuse ein System, das den Magnet schirmt, verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet.

Ab dem Durchmesser d₁ ≥ 50 ist die Haftfläche des Magneten mit einem Rundum-Kunststoffüberzug versehen.

Um die magnetischen Eigenschaften nicht negativ zu beeinflussen, sollten die Befestigungsschrauben aus einem unmagnetischen Werkstoff wie z. B. Edelstahl, Messing oder Kunststoff bestehen.
