Technical datasheet

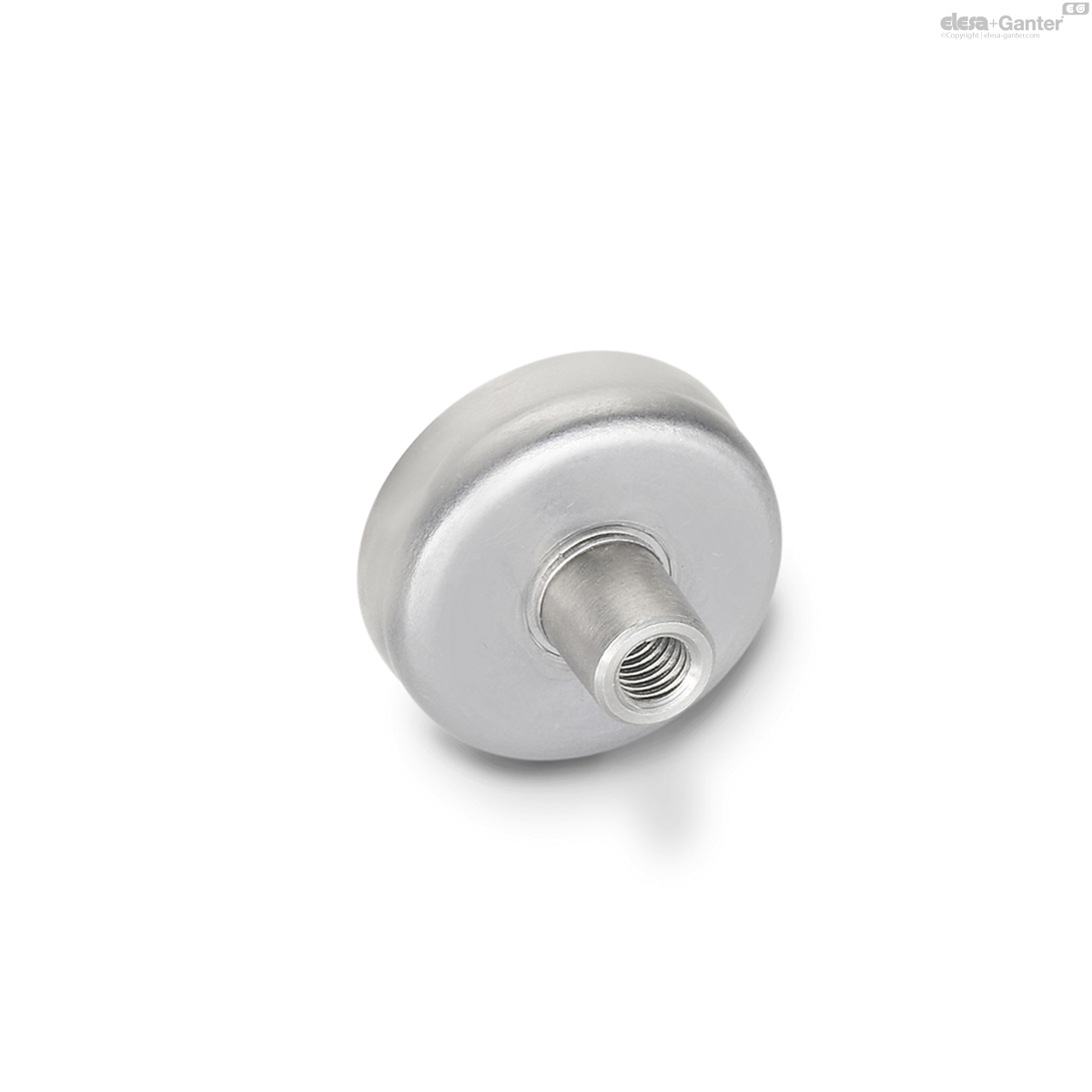

GN 50.25Edelstahl-Haltemagnete
Edelstahl-Haltemagnete
Scheibenform, mit Innengewinde
GN 50.25
|
Katalog
|

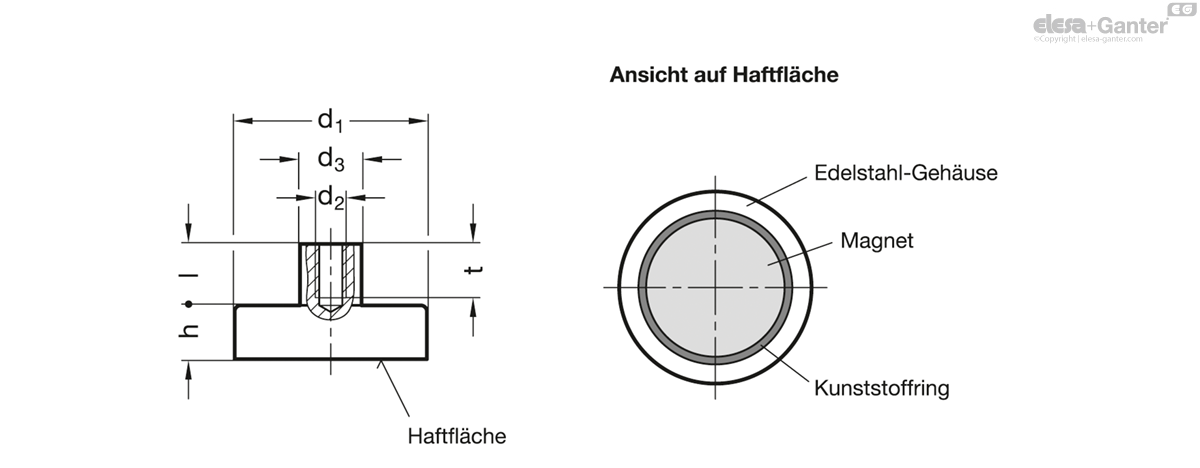

d1
|
d2
|
d3
|
h
|
l
|
t
|
Nominal adhesive forces in N
|
|
|
|---|---|---|---|---|---|---|---|---|---|
|
25 ±0.1
|
M 5
|
8
|
7 +0.3/-0.1
|
9
|
8.25
|
32
|
21
| ||
|
32 ±0.1
|
M 5
|
8
|
7 +0.3/-0.1
|
9
|
9
|
64
|
31
| ||
|
40 +0.2/-0.1
|
M 5
|
8
|
8 +0.3/-0.1
|
8.5
|
9
|
100
|
56
| ||
|
50 +0.2/-0.1
|
M 5
|
8
|
10 +0.4/-0.1
|
8.5
|
9
|
175
|
105
| ||
|
63 +0.3/-0.1
|
M 5
|
8
|
14 +0.5/-0.1
|
8
|
9
|
280
|
228
|
Gehäuse / Gewindebuchse
Edelstahl, nichtrostend
Magnetwerkstoffe:
Hartferrit HF
temperaturbeständig bis zu 220 °C
Bei Edelstahl-Haltemagneten GN 50.25 handelt es sich um ein geschirmtes Magnetsystem.
Durch die geringere magnetische Leitfähigkeit des Edelstahl-Gehäuses sind die Haftkräfte geringer als bei Stahl.
