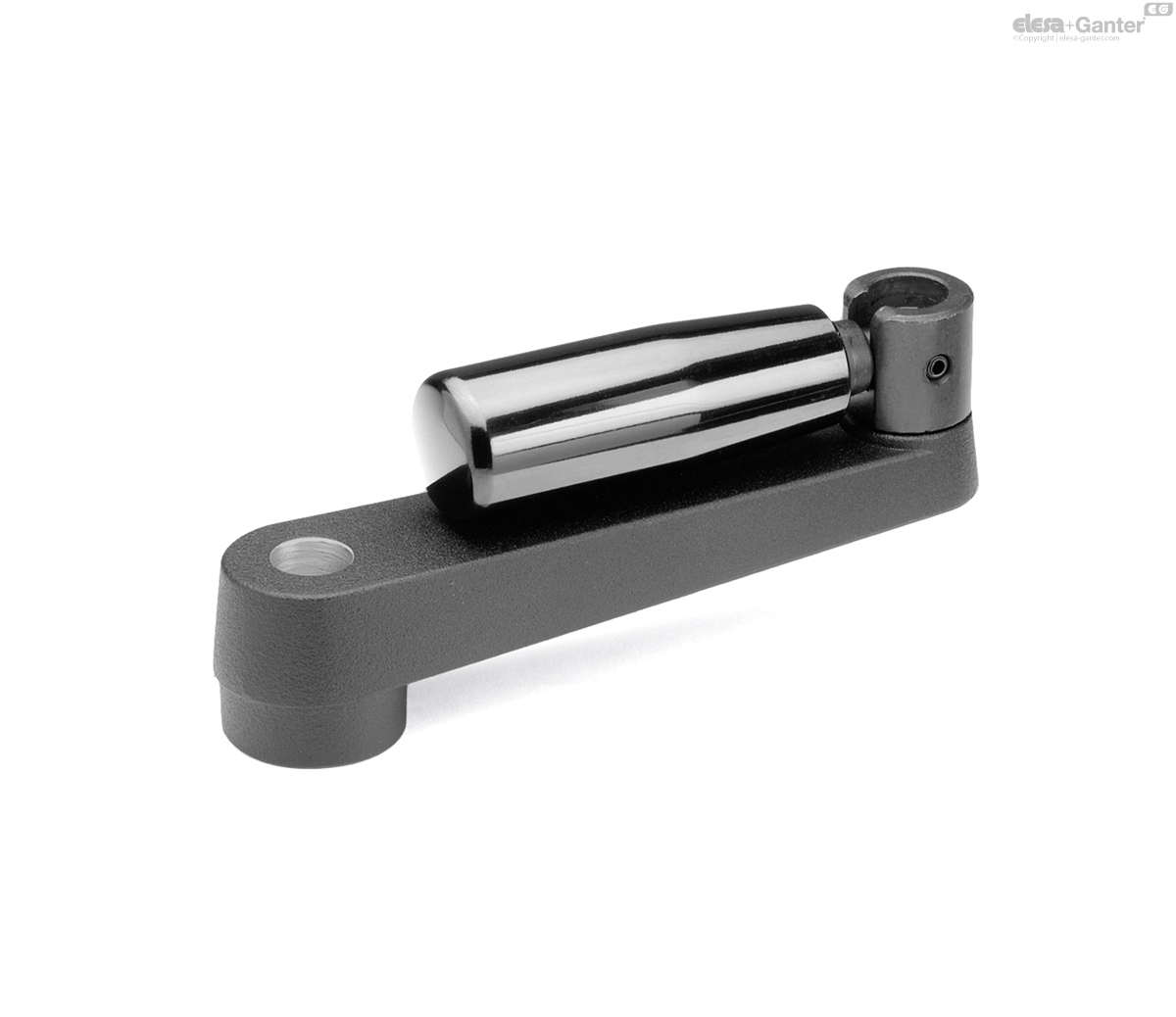

GN 471.3-BUmleggriff-Handkurbel

Bohrung

Aluminium

  • Icons/__logo__RoHS__.png
pdf Other documents
Bohrung
Bohrung
Bohrung
GN 471.3-B
Bohrung
Vierkant
GN 471.3-S
Vierkant

GN 471.3-B

Zurücksetzen
Katalog

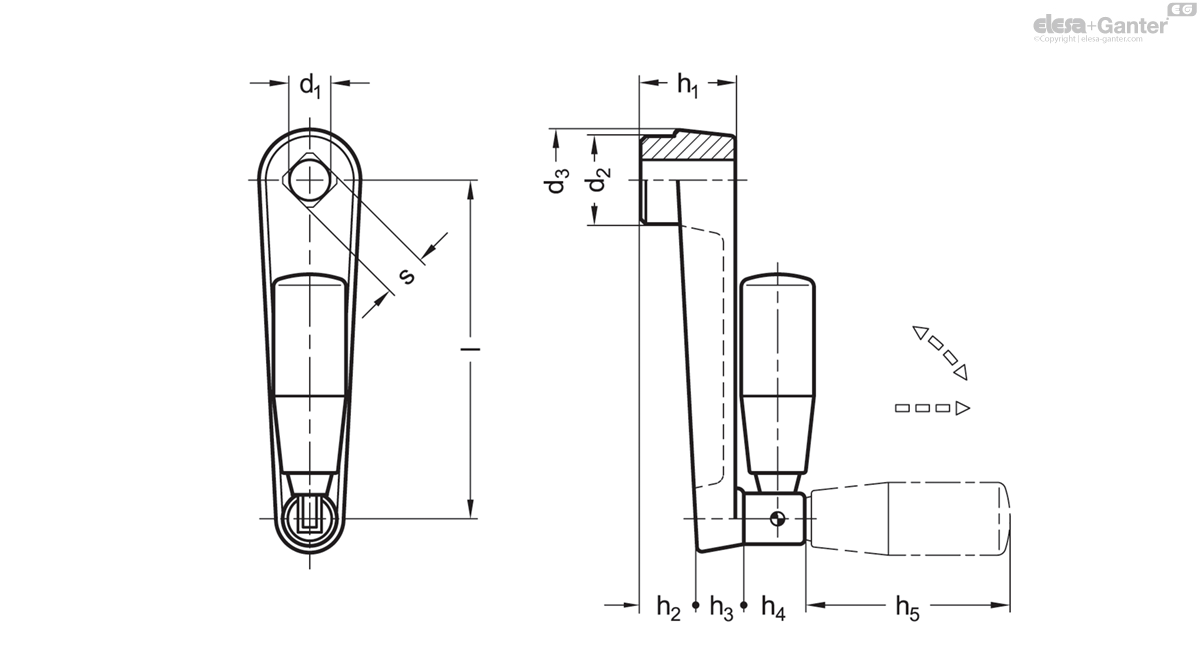

l
d1 H7
Bore
d2
d3
h1
h2
h3
h4
h5 ≈
Ø Handle
GN 471.3-100-B12
100
B 12
27
30
28
17
13
19.5
67.5
23
160
GN 471.3-125-B14
125
B 14
32
35
34
22
14
19.5
67.5
23
220
GN 471.3-160-B17
160
B 17
35
39
38
26
16
19.5
82.5
26
346

Kurbelkörper

Aluminium

  • kunststoffbeschichtet
  • Schwarz, strukturmatt
  • Planseite der Nabe bearbeitet

Umleggriff GN 598.3

Kunststoff, Polyamid (PA)

  • schwarz, glänzend
  • Umlegmechanik
  • Stahl, brüniert

Bei Umleggriff-Handkurbeln GN 471.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.

Zum Umlegen muss der Griff zunächst in Achsrichtung aus dem Konus gezogen werden.

Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.

  • (Umlegemechanik Edelstahl)
Verwandte Produkte
mit festem Griff

DIN 469-F

Handkurbeln Gusseisen

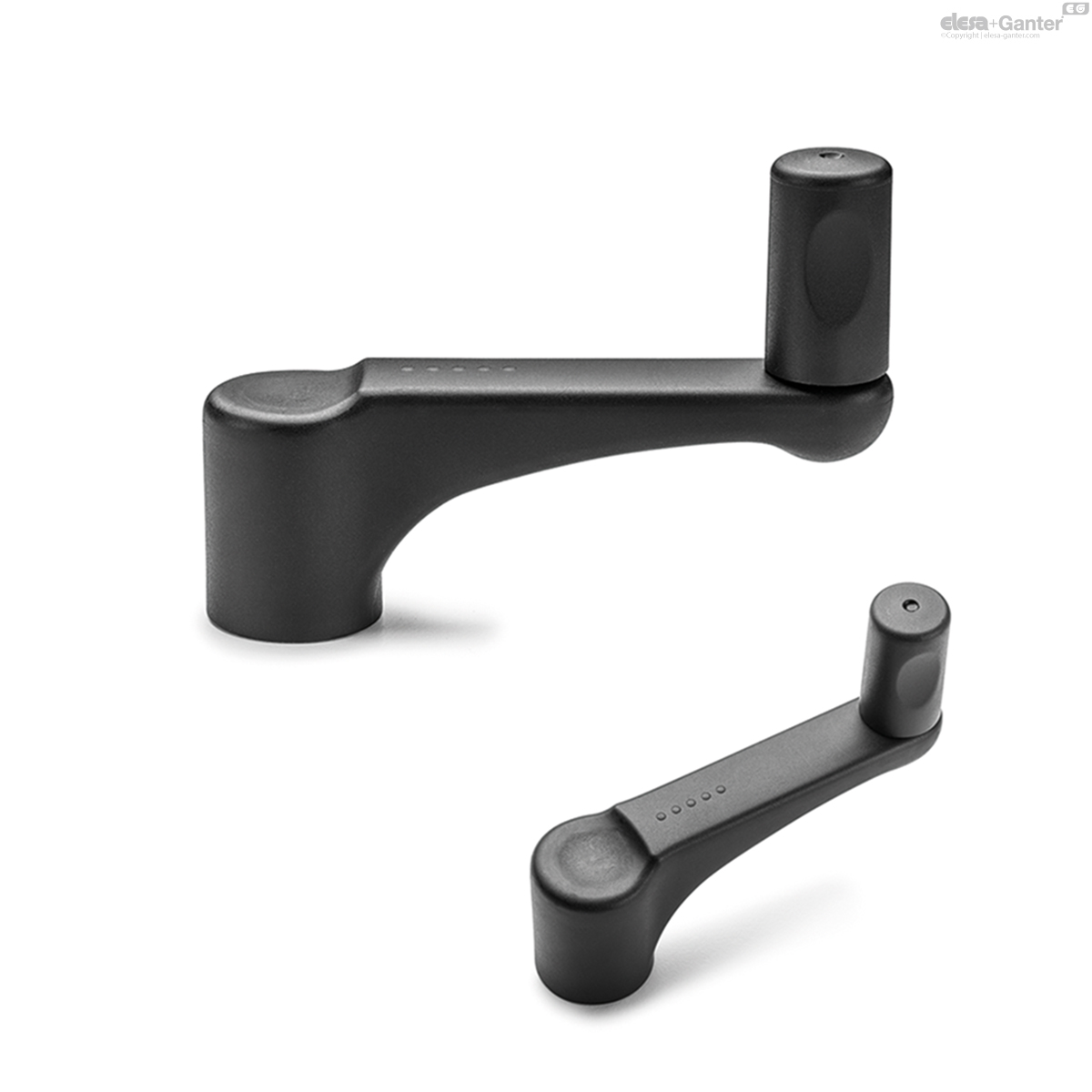

Handkurbeln

EKH.

Handkurbeln Kunststoff Thermoplast
Handkurbeln

ERFW+I

Handkurbeln Kunststoff Thermoplast
Bohrung

GN 472.3-B

Umleggriff-Handkurbel Aluminium, Umlegmechanik Stahl

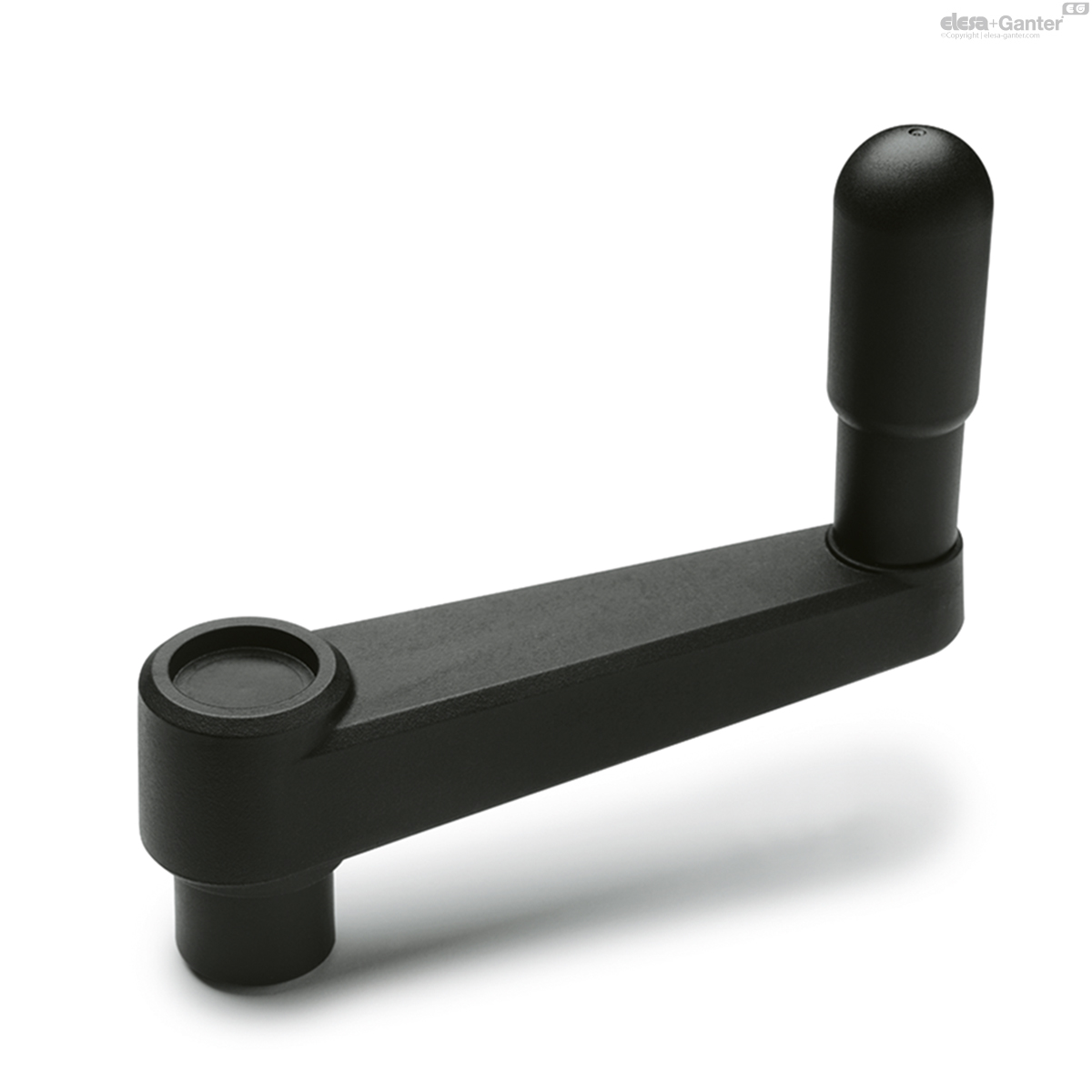

Drehbarer Griff

MT-AT

Handkurbeln Kunststoff Thermoplast

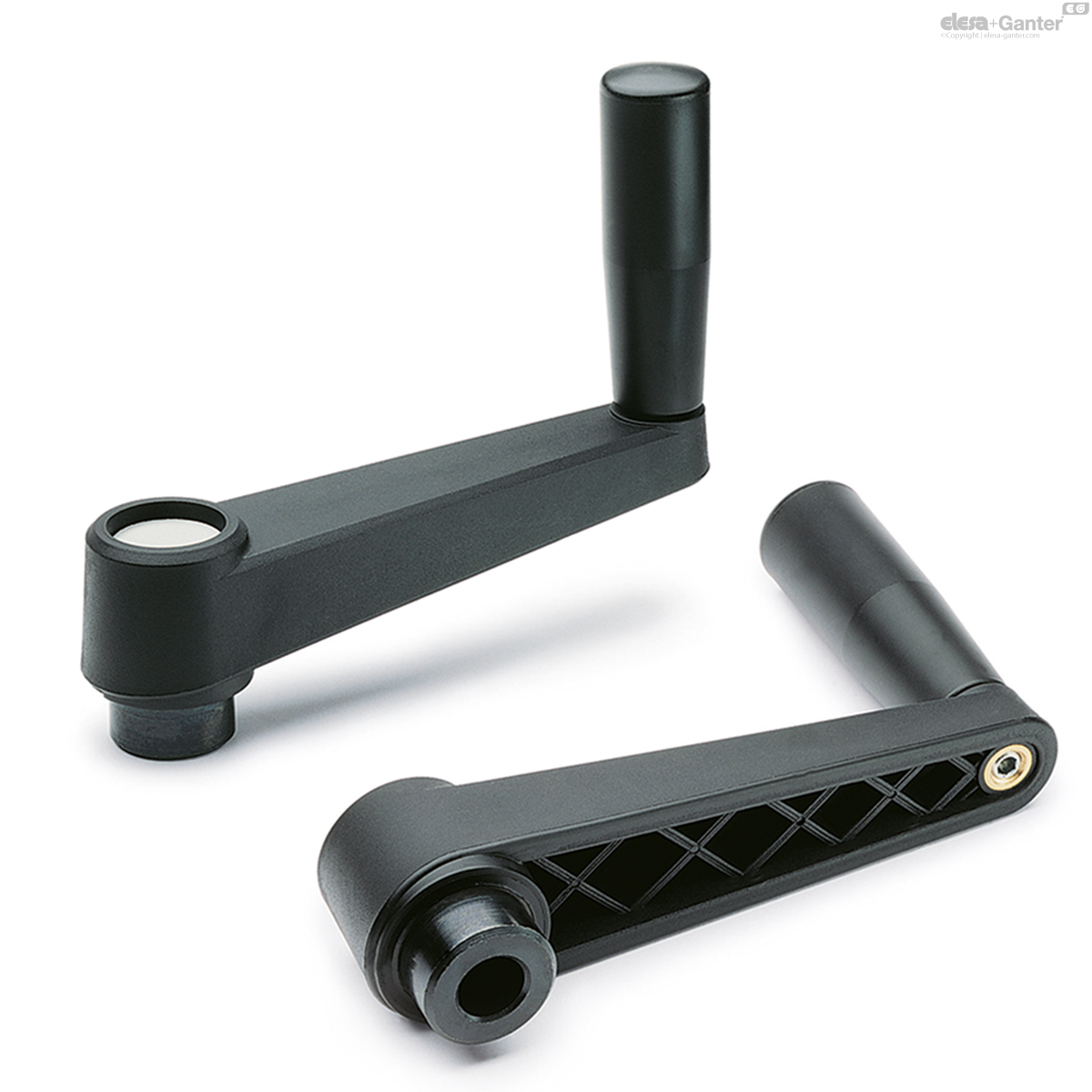

drehbarer Griff, gebohrt
